Nous prenons l’exemple du montage de la motorisation de portail coulissant Avidsen Orea 550 (référence 114460), mais le principe reste le même pour la plupart des moteurs coulissants.
Montage complet en vidéo
Dans cette vidéo complète, on vous explique étape par étape comment monter vous-même une motorisation de portail coulissante.
Toutes les étapes du montage d'un moteur coulissant

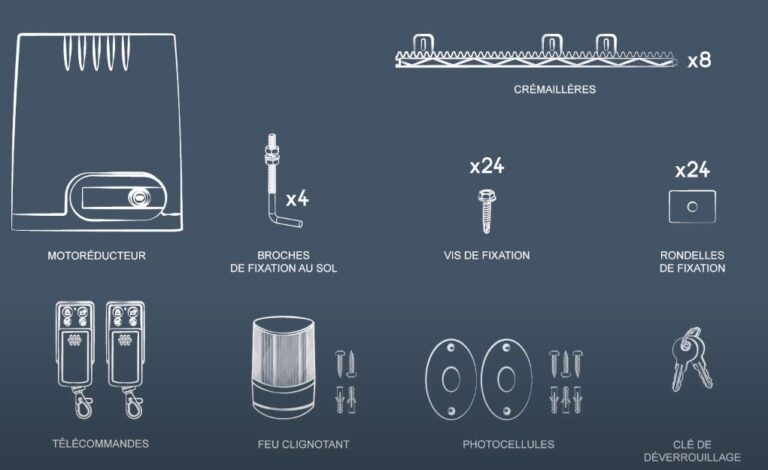

Étape 1 - Contenu du kit.
Exemple du moteur Avidsen Oréa 550 :
- Motoréducteur
- 8 crémaillères (4m en tout)
- Feu clignotant
- 2 télécommandes
- 24 rondelles de fixation
- 24 vis de fixation
- 4 broches de fixation au sol
- Clé de déverrouillage
- 1 paire de photocellules

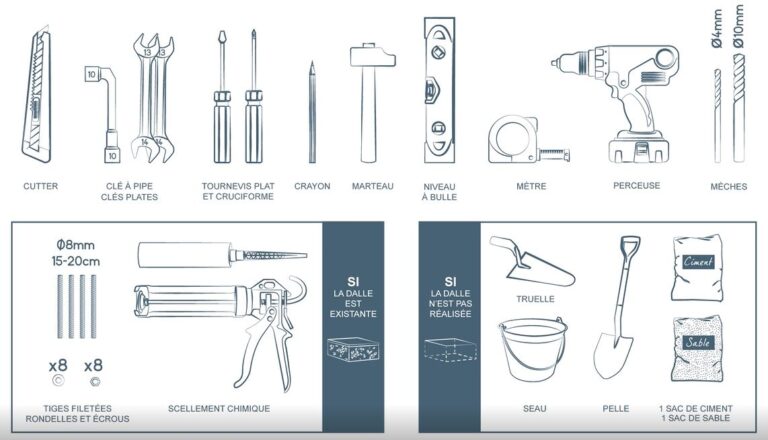

Étape 2 - Matériel nécessaire à l'installation
Il vous faudra un minimum de matériel pour le montage de la motorisation. À savoir : un cutter, une clé à pipe de 10, 2 clés plates de 13, un tournevis plat et cruciforme, un crayon, un marteau, un niveau à bulle, un mètre, une perceuse et une mèche de 4 mm et une mèche de 10 mm.
Pour la fixation à la dalle : 4 tiges filetées de diamètre 8mm et de longueur 15 à 20 cm + 8 rondelles et 8 écrous. 1 kit de scellement chimique
Étape 2 bis - le câblage
Il faut passer les fils nécessaires :
- alimentation électrique du moteur : 3 brins de 1,5 mm² au minimum
- alimentation des photocellules : câble de 6/10e
- alimentation d’un feu clignotant : câble de 6/10e
Étape 3 - Installation de la motorisation de portail

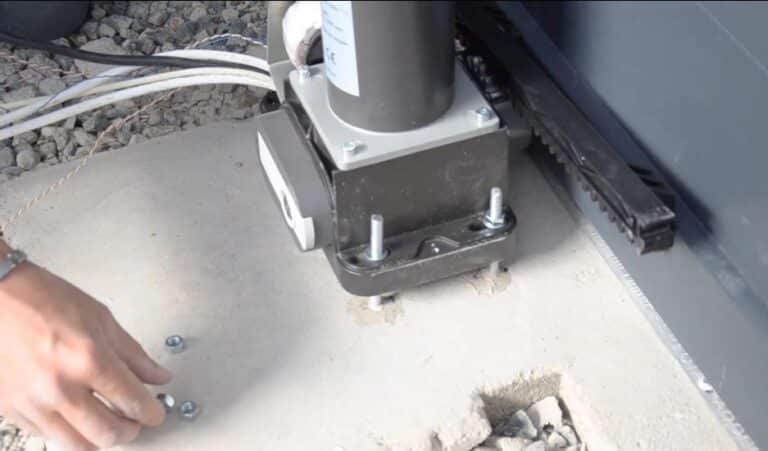

Étape 3.1 : Fixation du moteur au sol
Dans un premier temps, avant de ne plus avoir de place, il faut disposer les crémaillères le long du portail afin de définir la longueur nécessaire. Reportez les mesures sur les crémaillères. Commencez portail fermé et déplacez vous vers l’ouverture. Si besoin, coupez le dernier morceau de crémaillère afin qu’il ne se retrouve pas dans la vide.
Installez le moteur sur une surface sèche et dure. Ne pas installer le bloc moteur sur de la terre ou de l’herbe. Vérifiez le niveau de la dalle. Il ne faut pas que de l’eau stagne sous le moteur. Si possible, laissez un espace entre le sol et le bloc moteur.
Pour repérer l’emplacement des trous à faire dans le béton, positionnez le gabarit de pose et tracez Veiller à bien respecter une distance de 5,5 cm entre le gabarit et le portail.
Percez et fixez les tiges filetées à l’aide d’un scellement chimique.
Une fois sec, passez les fils dans l’interstice du moteur et positionnez le bloc moteur en veillant à ce que les vis soient de niveau.
Fixez le bloc moteur à l’aide de rondelles et vis.

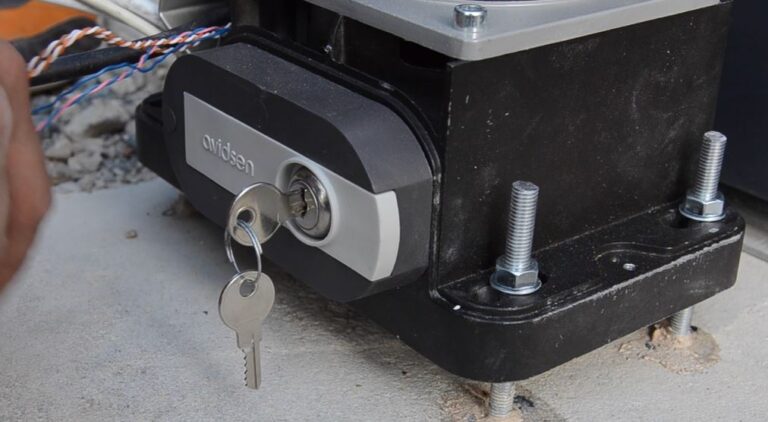

Débrayer le moteur
Débrayez le moteur à l’aide de la clé fournie afin de manœuvrer le portail manuellement.
Étape 3.2 : Fixation des crémaillères au portail

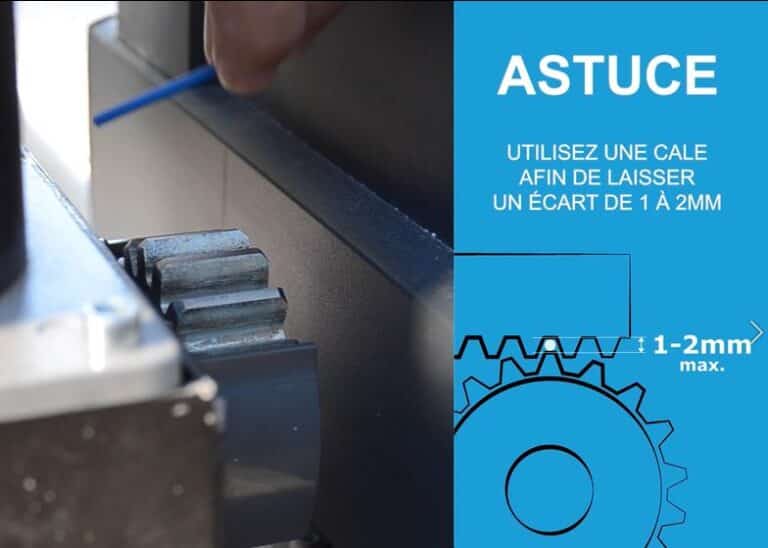

ASTUCE : pour laisser assez d’espace entre la crémaillère et la roue dentée, utilisez une cale afin de laisser un écart de 1 à 2 mm.
- Fixez ensuite les crémaillères en prenant appui sur la roue dentée
- Vérifiez le niveau
- Puis fixez les crémaillères à l’aide des vis fournies
- Passez ensuite au second tronçon de crémaillère et ainsi de suite

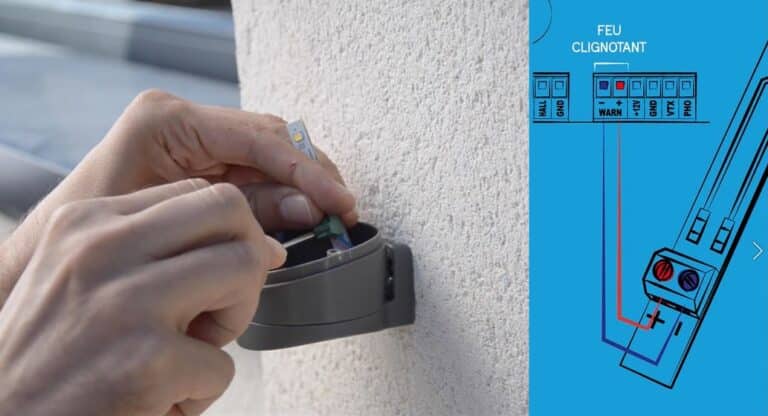

Étape 3.3 : Fixation du feu clignotant
Le feu clignotant doit être fixé en haut ou sur le côté du pilier sur lequel est fixé le coffret de commande et doit être visible de l’intérieur comme de l’extérieur.
- Fixez le support du feu clignotant après avoir percé et chevillé le pilier
- Disposez le corps du feu clignotant et vissez-le
- Branchez les fils comme indiqué sur le schéma de câblage (emplacement WARN sur la carte électronique)
- Placez la partie supérieure du feu clignotant et vissez-la

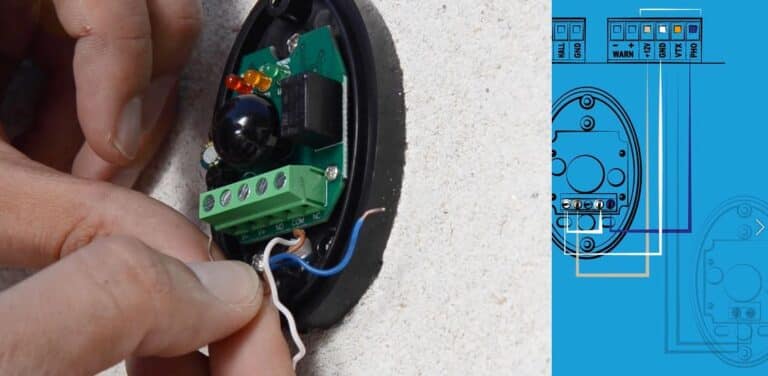

Étape 3.4 : Fixation des Photocellules
IMPORTANT : Les photocellules doivent être parfaitement alignées et parallèles. Les photocellules réceptrices (RX est inscrit à l’arrière) doivent être fixées du même côté du portail que le moteur de portail.
- Fixez la base de la première photocellule réceptrice (RX) après avoir percé et chevillé le pilier
- Branchez les fils de la première photocellule comme indiqué sur le schéma de câblage
- Disposez le joint fourni puis refermez le capot et faites de même avec la seconde photocellule
- Branchez les fils de la seconde photocellule émettrice (TX) comme indiqué sur le schéma de câblage
- Disposez le joint fourni puis refermez le capot

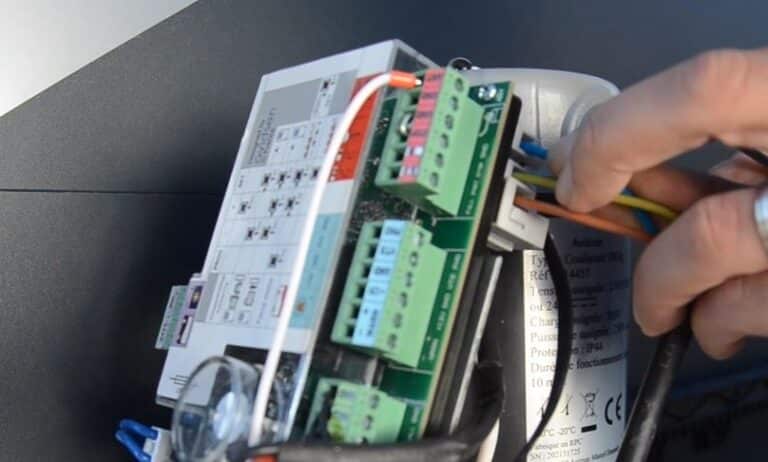

Étape 4 - Branchements électriques
Étape 4.1 : Branchement au secteur
- Faite le branchement côté moteur
IMPORTANT : La ligne électrique utilisée doit être exclusivement réservée pour alimenter la motorisation de portail et protégée par un fusible ou disjoncteur (6A mini, 16A maxi) et d’un dispositif différentiel (30mA)
- Faites les branchements au niveau du tableau électrique En veillant à ce qu’il soit en position OFF

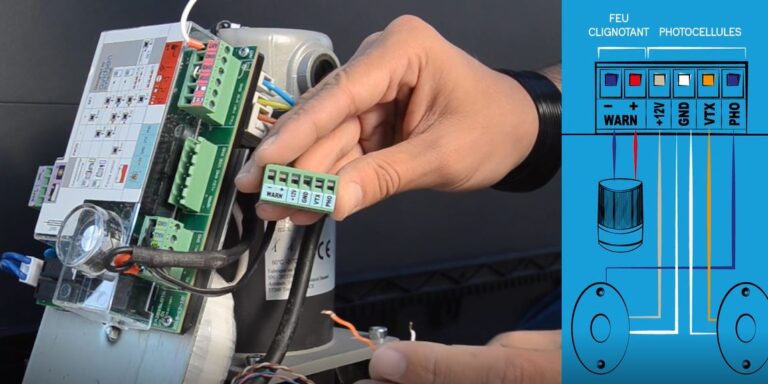

Étape 4.2 : Branchement des Photocellules et feu clignotant
Branchez les photocellules et le feu clignotant comme indiqué sur le schéma de câblage :
Photocellule :
- +12V : + de la photocellule RX
- GND : + de la photocellule TX et RX
- VTX : + de la photocellule TX
- PHO : NC de la photocellule RX
- Ne pas oublier le shunt entre le – et COM de la photocellule RX
Feu clignotant :
- +
- –
Étape 5 - Réglages de base

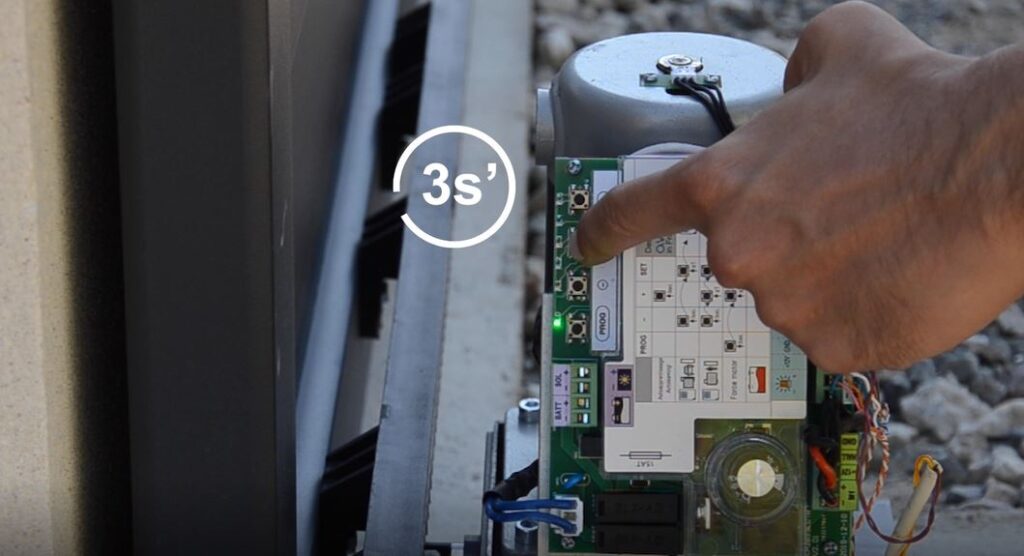

Étape 5.1 : Autoapprentissage
ATTENTION : Si votre portail s’ouvre au lieu de se fermer, cela signifie que le moteur est branché à l’envers
- Appuyer 3 secondes sur PLUS : le portail se ferme
- Ensuite le portail s’ouvre
- le portail se ferme de nouveau
Étape 5.1 .1 : Si le portail s'ouvre au lieu de se fermer
- Appuyer sur SET pour stopper l’autoapprentissage

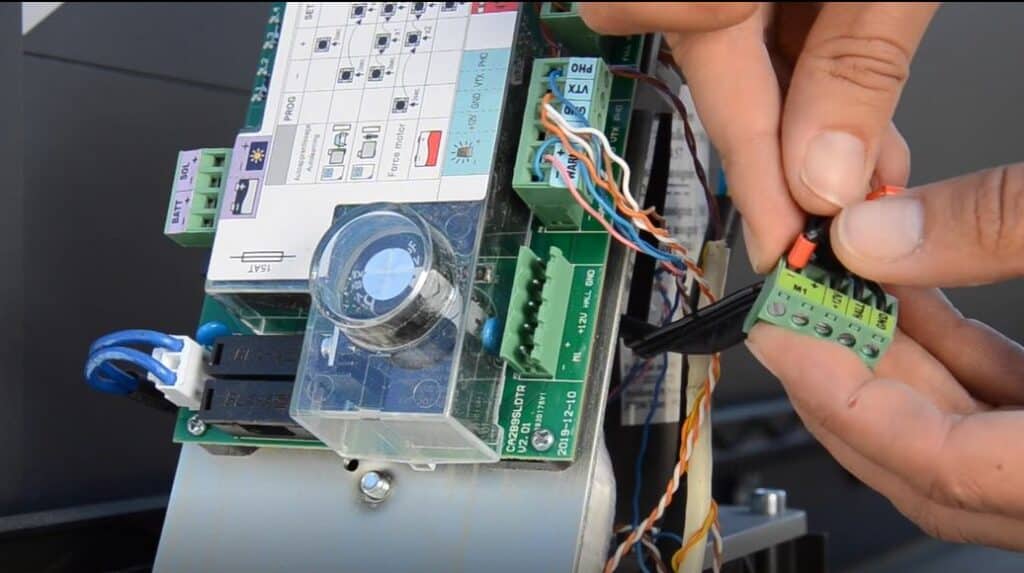

- Changer la polarité du moteur : son sens de branchement dépend du sens d’ouverture du portail
Puis relancer L’autoapprentissage : Etape 5.1

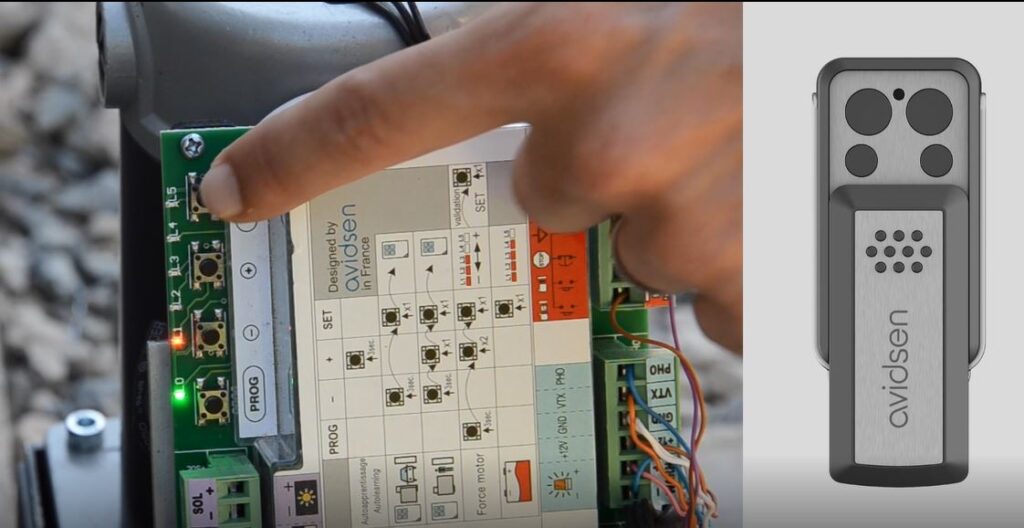

Étape 5.2 : Télécommande de la programmation ouverture totale
- Appuyer sur le bouton MOINS, jusqu’à que la led rouge L1 s’allume.
- Appuyer sur le bouton SET.
- Puis appuyer sur le bouton de la télécommande sur lequel vous souhaitez l’ouverture totale.

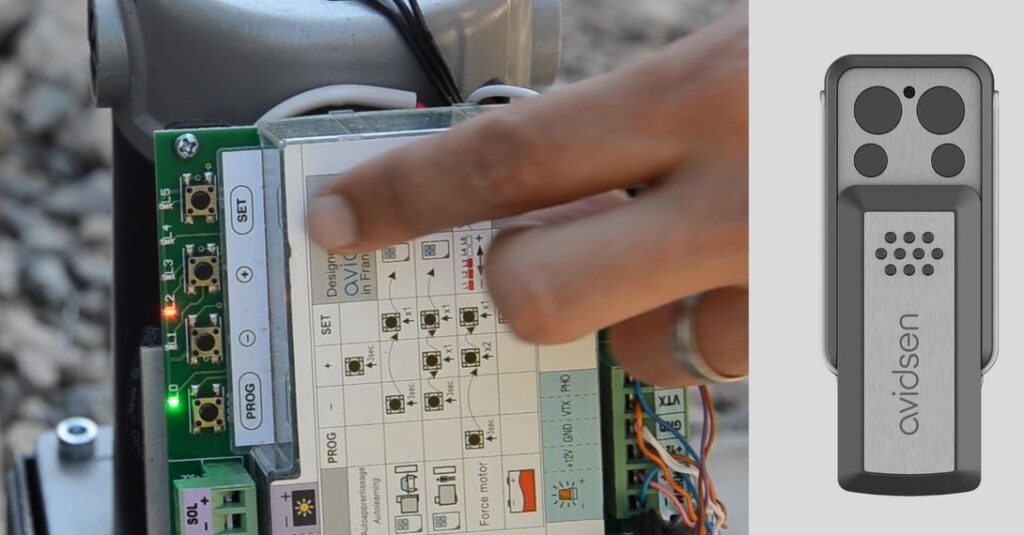

Étape 5.3 : Télécommande de la programmation en ouverture partielle
- Appuyer sur le bouton MOINS, jusqu’à que la led rouge L1 s’allume.
- Appurer sur le bouton PLUS
- Appuyer sur le bouton SET.
- Puis appuyer sur le bouton de la télécommande sur lequel vous souhaitez l’ouverture partielle (piéton).
Étape 6 - Réglages avancés

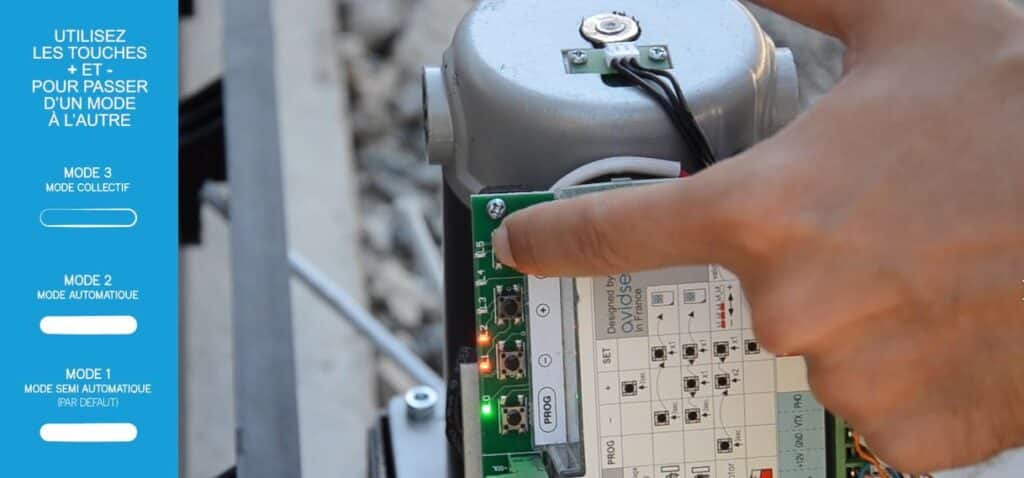

Étape 6.1 : Fermeture automatique : 3 modes de fonctionnement
- Appuyer sur PROG pendant 3s, L1 s’allume
- Appuyer sur PLUS 3 fois, L4 s’allume
- Appuyer sur SET pour entrer dans le menu fermeture automatique
- 3 modes
- L1 allumé = Mode semi automatique : un ordre pour s’ouvrir et un ordre pour se fermer
- L2 allumé = Mode automatique : le portail se referme au bout de x secondes. Cette valeur dépend du réglage de la temporisation (par défaut 30s)
- L3 allumé = Mode collectif : Mode automatique avec quelques différences. Il n’est pas possible d’arrêter le portail en ouverture. Un ordre donné pendant la temporisation ne la stoppe pas mais la relance. En cas d’ordre reçu pendant une fermeture le portail se réouvre au lieu de se stopper. Le mode piéton n’est pas actif.
Pour changer de mode, appuyer sur + ou – pour allumer le nombre de LEDs correspondantes au mode voulu.
RAPPEL : les photocellules sont obligatoires pour le mode fermeture automatique et le mode collectif.
- Appuyer sur SET pour valider le mode retenu

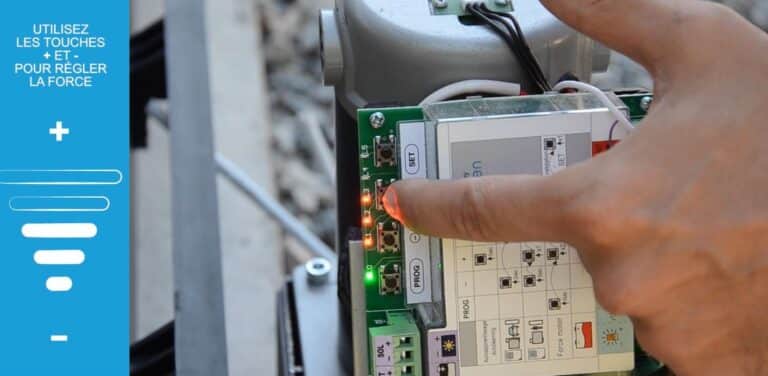

Étape 6.2 : Réglage de la force du moteur
- Appuyer sur PROG pendant 3s, L1 s’allume
- Appuyer sur PLUS 2 fois, L3 s’allume
- Appuyer sur SET pour entrer dans le menu force du moteur
- L0 allumé seul = niveau 1 = force faible
- L1 allumé = niveau 2
- L2 allumé = niveau 3
- L3 allumé = niveau 4
- L4 allumé = niveau 5
- L5 allumé = niveau 6 = force la plus forte
- Appuyer sur SET pour valider le mode retenu
RAPPEL : Un autoapprentissage est obligatoire après avoir modifié ce réglage

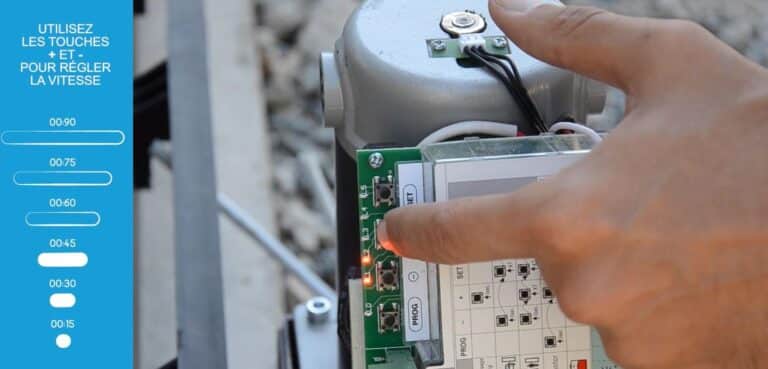

Étape 6.3 : Réglage du temps d'attente avant la fermeture automatique
- Appuyer sur PROG pendant 3s, L1 s’allume
- Appuyer sur PLUS 4 fois, L5 s’allume
- Appuyer sur SET pour entrer dans le menu temporisation
- L0 allumé seul = 15 secondes
- L1 allumé = 30 secondes
- L2 allumé = 45 secondes
- L3 allumé = 1 minute
- L4 allumé = 1 minute et 15 secondes
- L5 allumé = 1 minute et 30 secondes
- Appuyer sur SET pour valider la temporisation voulue

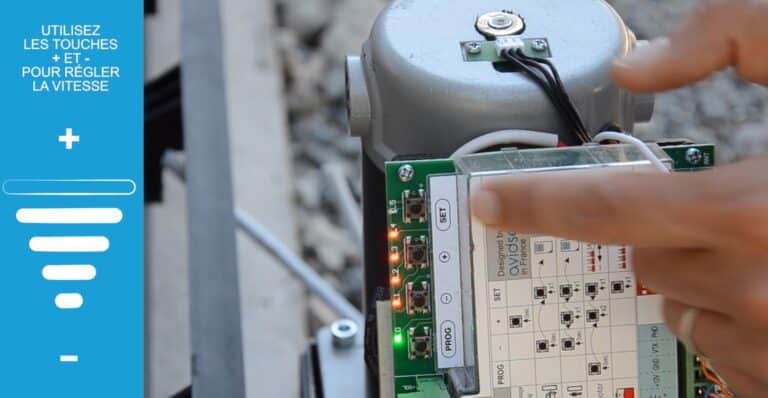

Étape 6.4 : Réglage de la vitesse du portail
- Appuyer sur PROG pendant 3s, L1 s’allume
- Appuyer une 2ᵉ fois sur PROG pendant 3s
- Appuyer sur SET pour entrer dans le menu vitesse
- L0 allumé seul = niveau 1 = la plus lente
- L1 allumé = niveau 2
- L2 allumé = niveau 3
- L3 allumé = niveau 4
- L4 allumé = niveau 5
- L5 allumé = niveau 6 = la plus rapide
- Appuyer sur SET pour valider la vitesse voulue
Étape 6.5 : Réglage de l'accélération et du ralenti du portail
- Appuyer sur PROG pendant 3s, L1 s’allume
- Appuyer une 2ᵉ fois sur PROG pendant 3s
- Appuyer sur PLUS une fois, L2 s’allume
- Appuyer sur SET pour entrer dans le menu accélération et ralenti du portail
- L0 allumé = niveau 1 = accélération la + longue
- L1 allumé = niveau 2
- L2 allumé = niveau 3
- L3 allumé = niveau 4
- L4 allumé = niveau 5
- L5 allumé = niveau 6 = accélération la + courte
- Appuyer sur SET pour valider le mode retenu

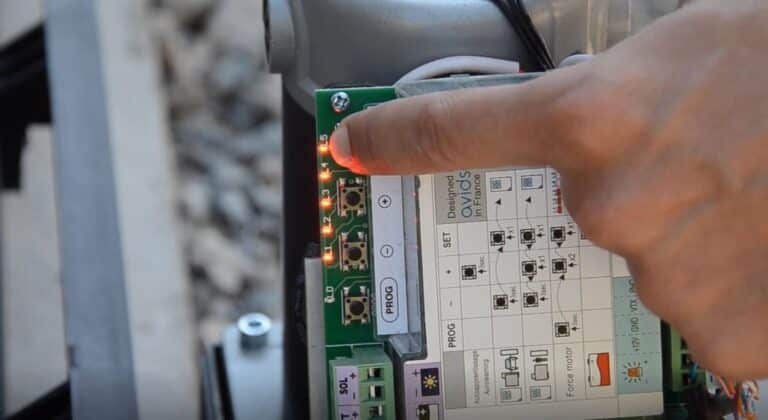

Étape 6.6 : Suppression des télécommandes
- Appuyer sur MOINS 3s, le temps que la led L1 s’allume
- Appuyer sur PLUS, L2 s’allume
- Appuyer sur PLUS, L3 s’allume
- Appuyer sur SET, toutes les leds s’allument
- Appuyer sur SET jusqu’à ce que les leds clignotent

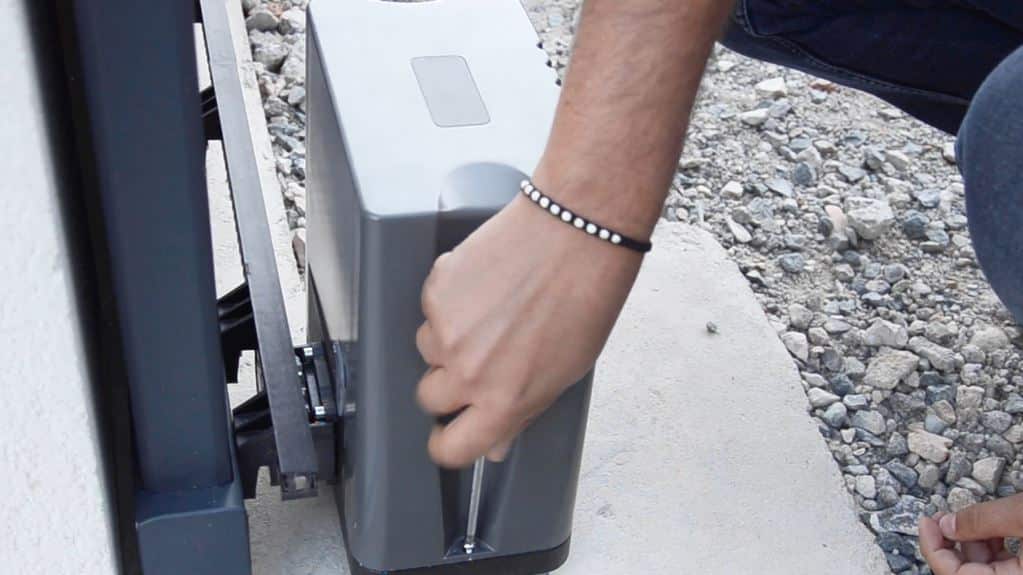

Étape 6.7 : Remise du capot moteur
Repositionner le capot moteur.
Étape 7 - Réglages avancés

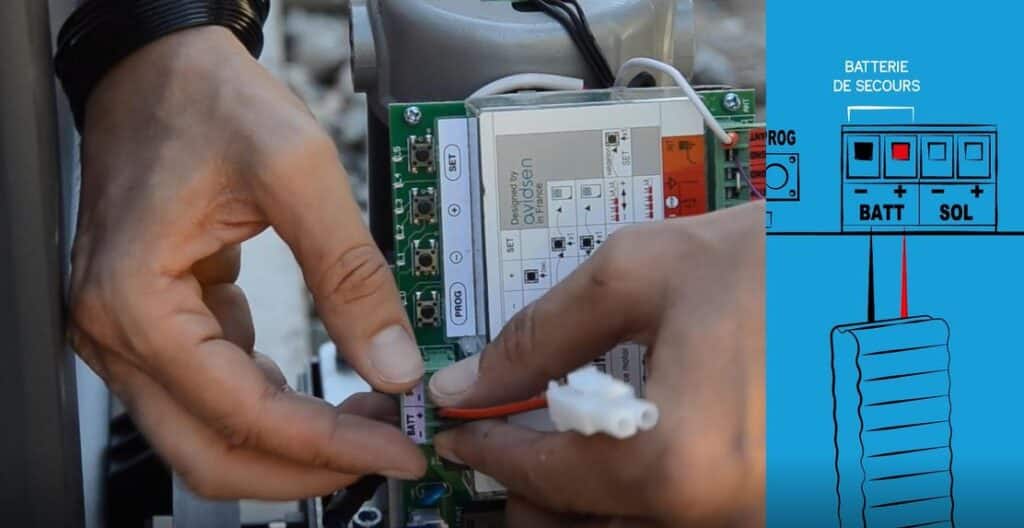

Étape 7.1 : Installation de la batterie de secours 12 V
- Fil rouge sur BAT+ (plus)
- File rouge sur BAT – (moins)

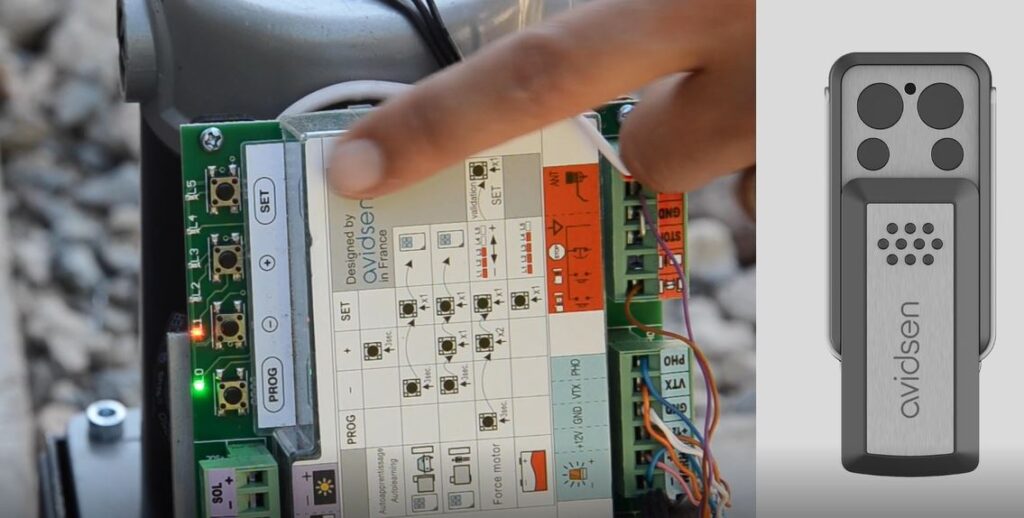

Étape 7.2 : Ajout d'une télécommande supplémentaire, ouverture totale
- Appuyer sur le bouton MOINS, jusqu’à que la led rouge L1 s’allume.
- Appuyer sur le bouton SET.
- Puis appuyer sur le bouton de la télécommande sur lequel vous souhaitez l’ouverture totale.

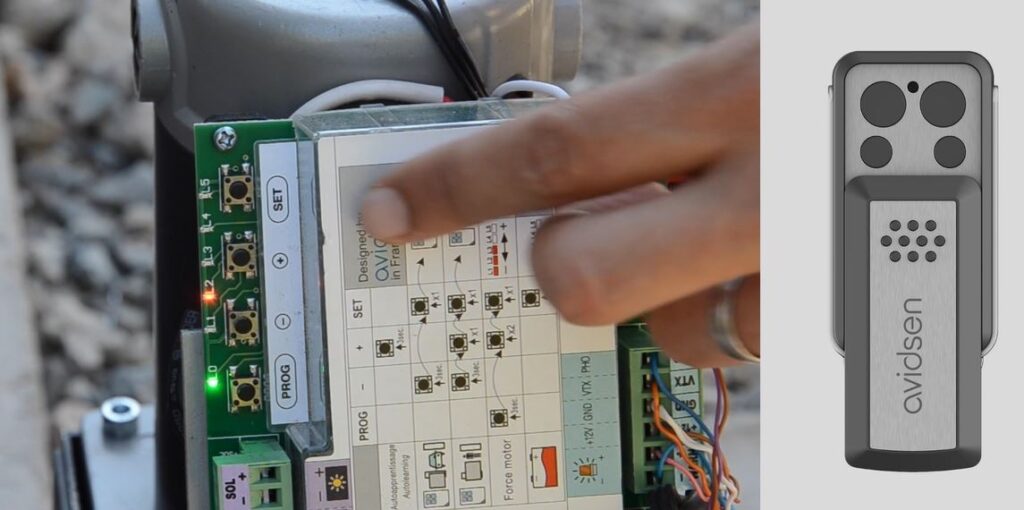

Étape 7.3 : Ajout d'une télécommande supplémentaire, ouverture partielle
- Appuyer sur le bouton MOINS, jusqu’à que la led rouge L1 s’allume.
- Appurer sur le bouton PLUS
- Appuyer sur le bouton SET.
- Puis appuyer sur le bouton de la télécommande sur lequel vous souhaitez l’ouverture partielle (piéton).

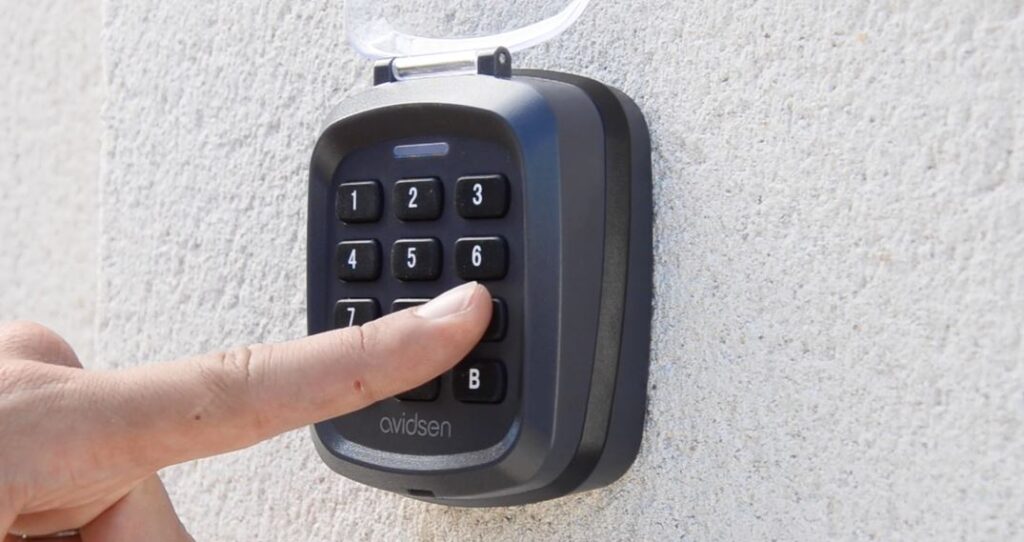

Étape 7.4 : Programmation du clavier à codes
Modification du code d’accès
- Entrer le code maitre : B99999
- Entrer dans les réglages : touche 2 puis B
- Entrer le nouveau code : XXXX puis appuyez sur la touche B
- La led clignote
- Entre une 2ᵉ fois votre nouveau code : XXXX puis sur la touche B
Étape 8 - Mise en service
Contrôler toutes les fonctions :
- ouverture totale
- ouverture partielle,
- fermeture automatique

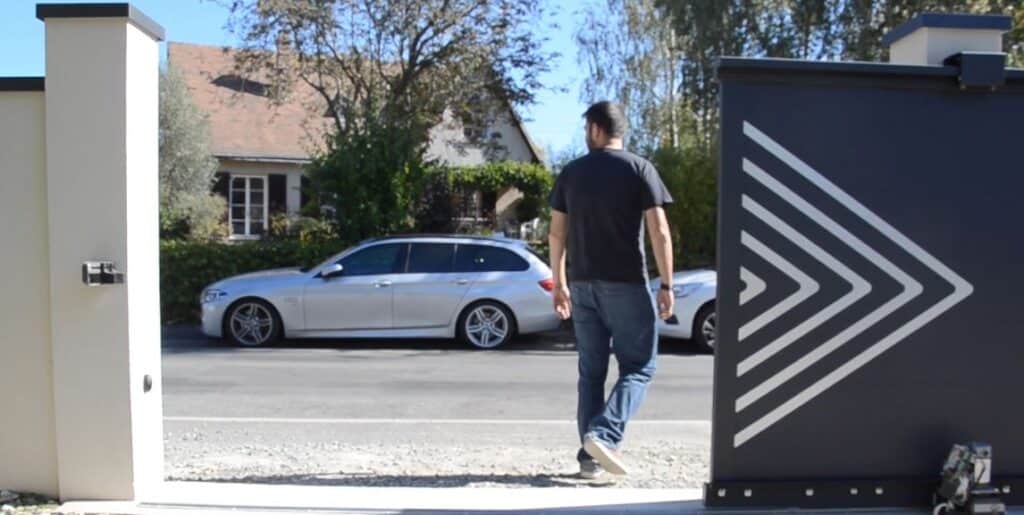

- détection d’obstacles
- batterie de secours
