Etape 1 : Vérification de l'alimentation du module
Il est conseillé d’avoir la sonde à proximité du module afin de faire l’association.
Assurez vous que le module soit correctement alimenté.

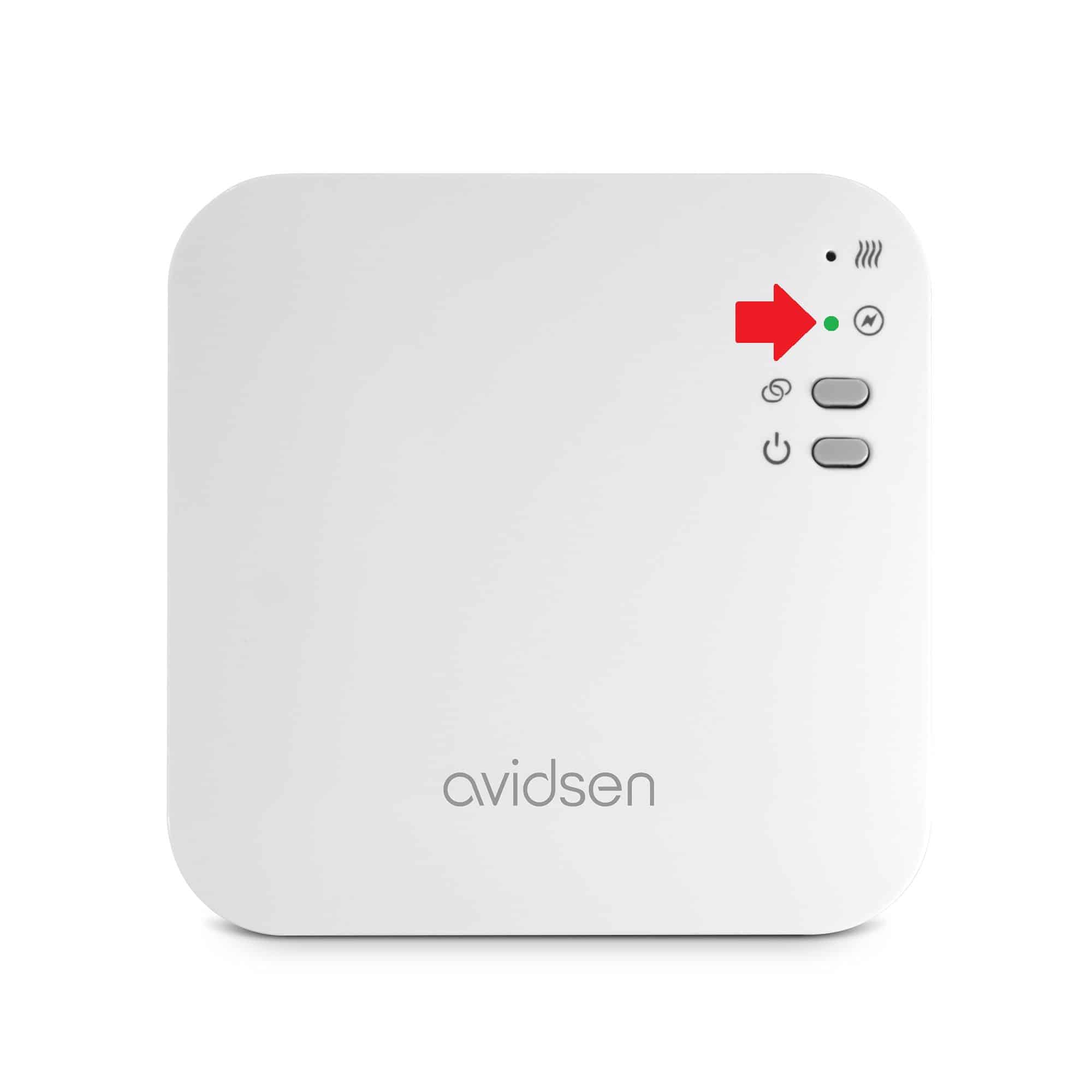

Un voyant vert fixe en face de doit être présent.
Si ce n’est pas le cas, vérifiez que l’alimentation 230V soit bien connecté sur les bornes L et N et appuyer une fois sur
Etape 2 : Mise en mode association de la sonde.
Assurez vous que les piles aient bien été inséré dans la sonde.

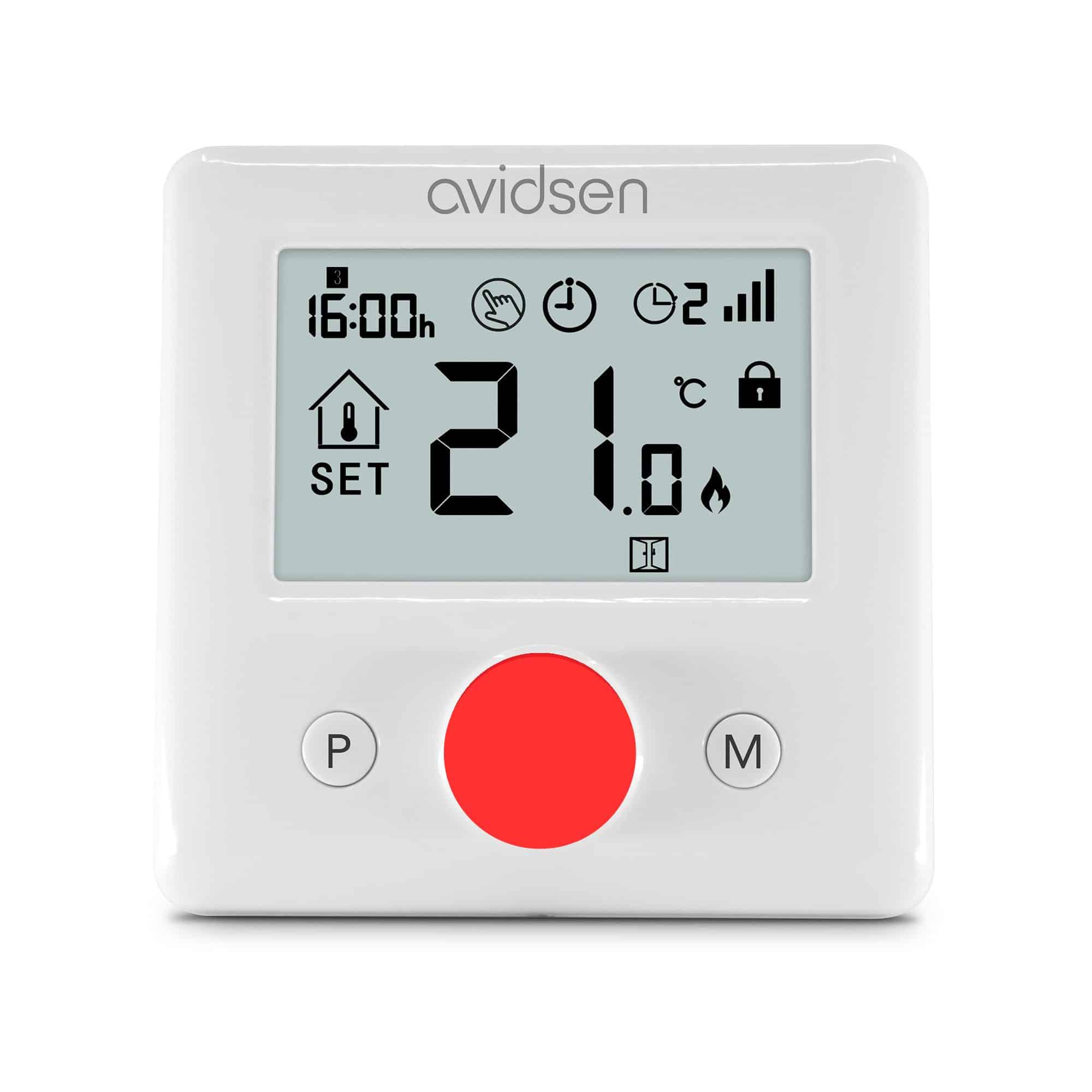

Ecran allumé, appuyez et maintenez le bouton de réglage de la sonde pendant 5 secondes

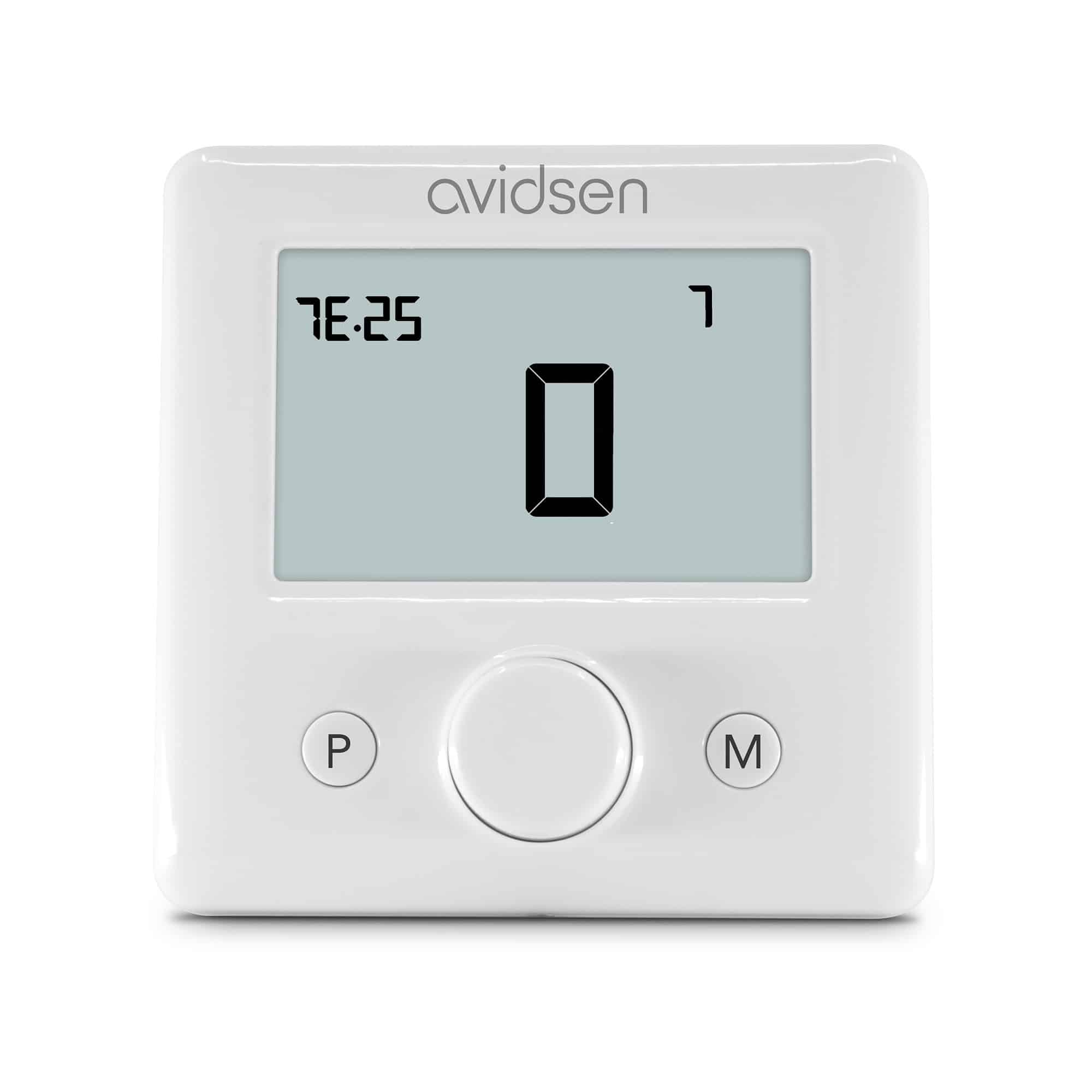

L’indication 7E25 ainsi que 0 devrait apparaitre sur l’écran
Si une autre indication que l’indication 7E25 apparait, patientez que la sonde se mette en veille et appuyer juste une une fois sur le bouton central et réappuyer une nouvelle fois sur le bouton de central pendant 5 secondes.

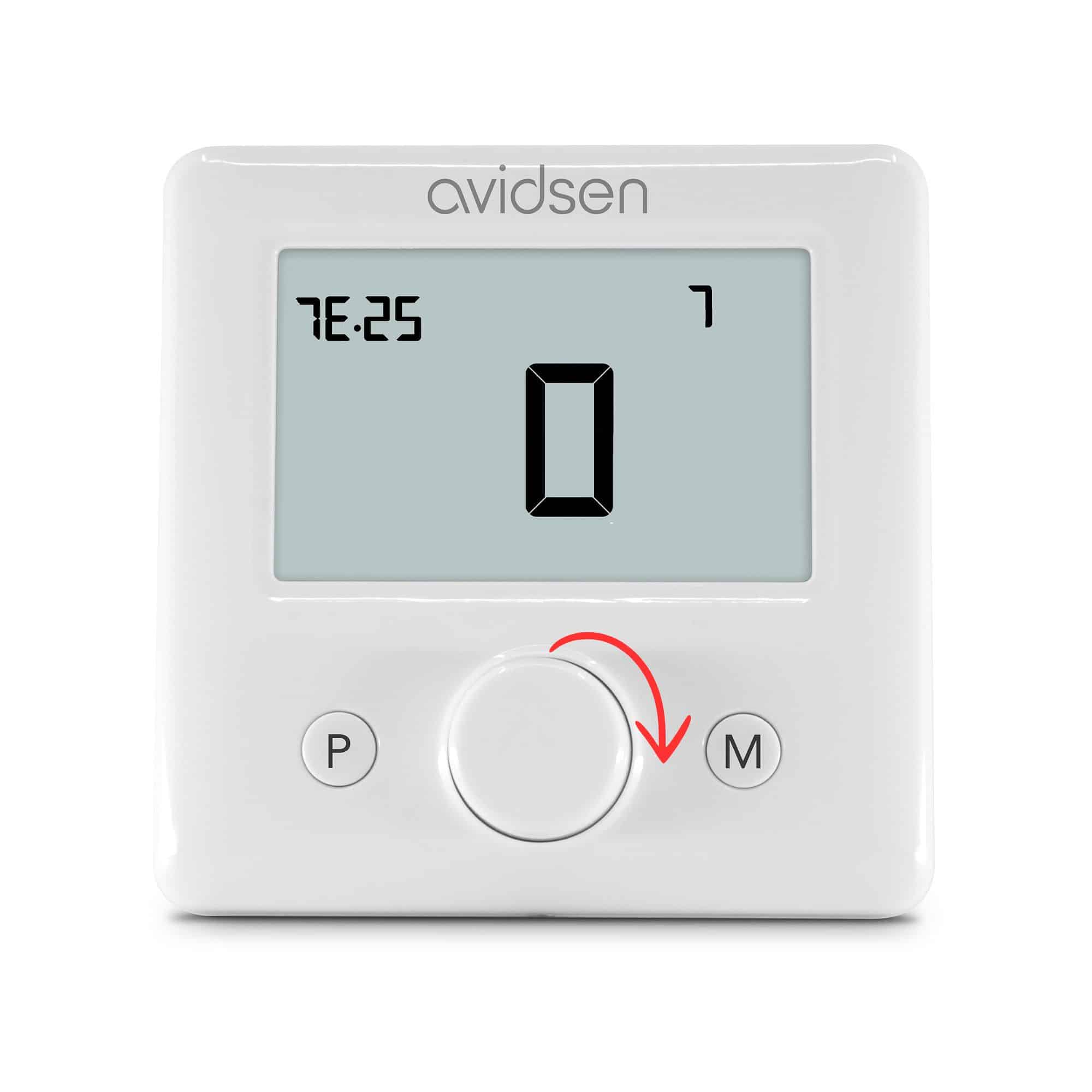

Tournez la molette d’un cran dans le sens des aiguilles d’une montre.

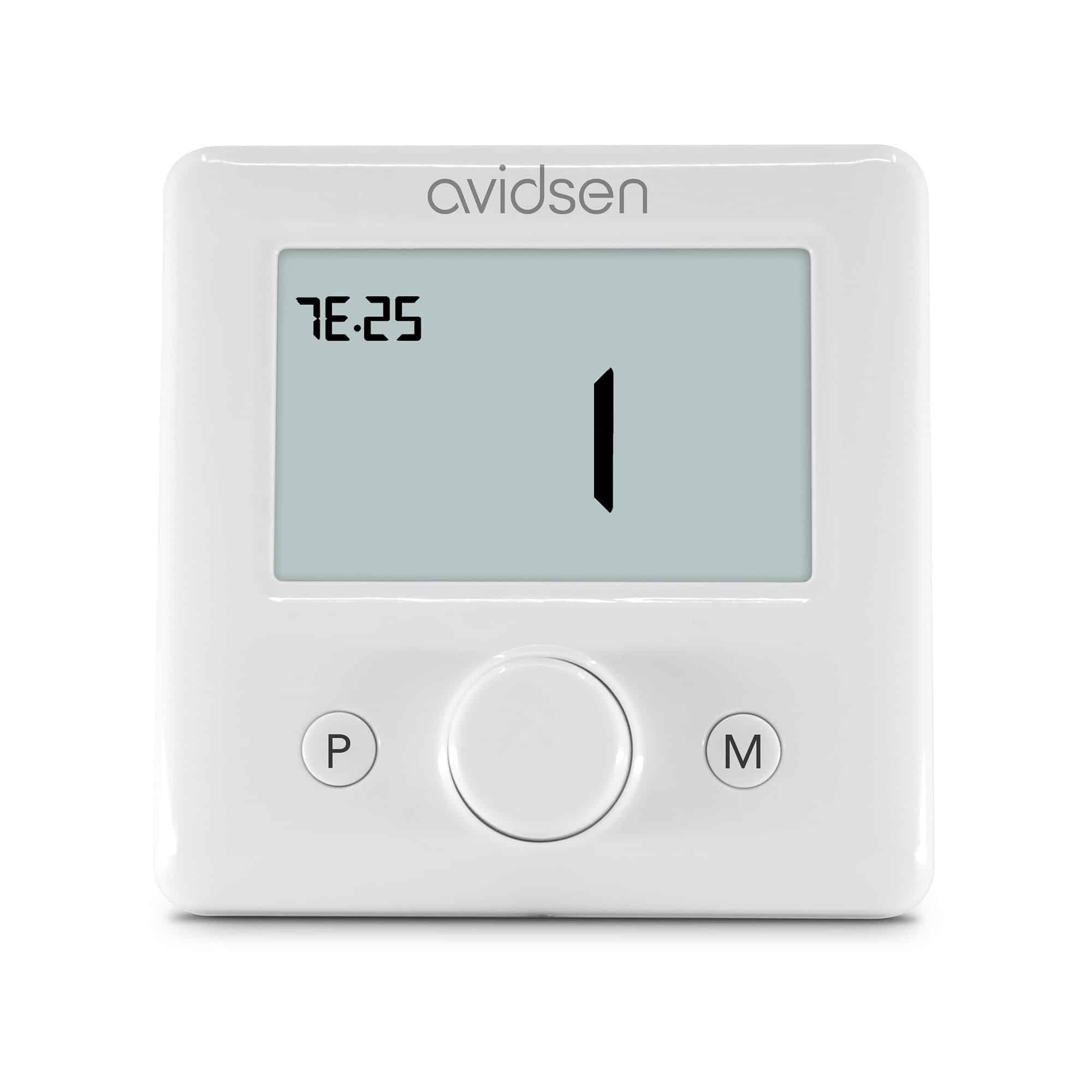

le chiffre 1 devrait apparaitre à l’écran.
L’indication 7E25 doit clignoter
La sonde rentre alors en mode réception pendant 60 secondes.
Etape 3 : Mise en mode association du module.

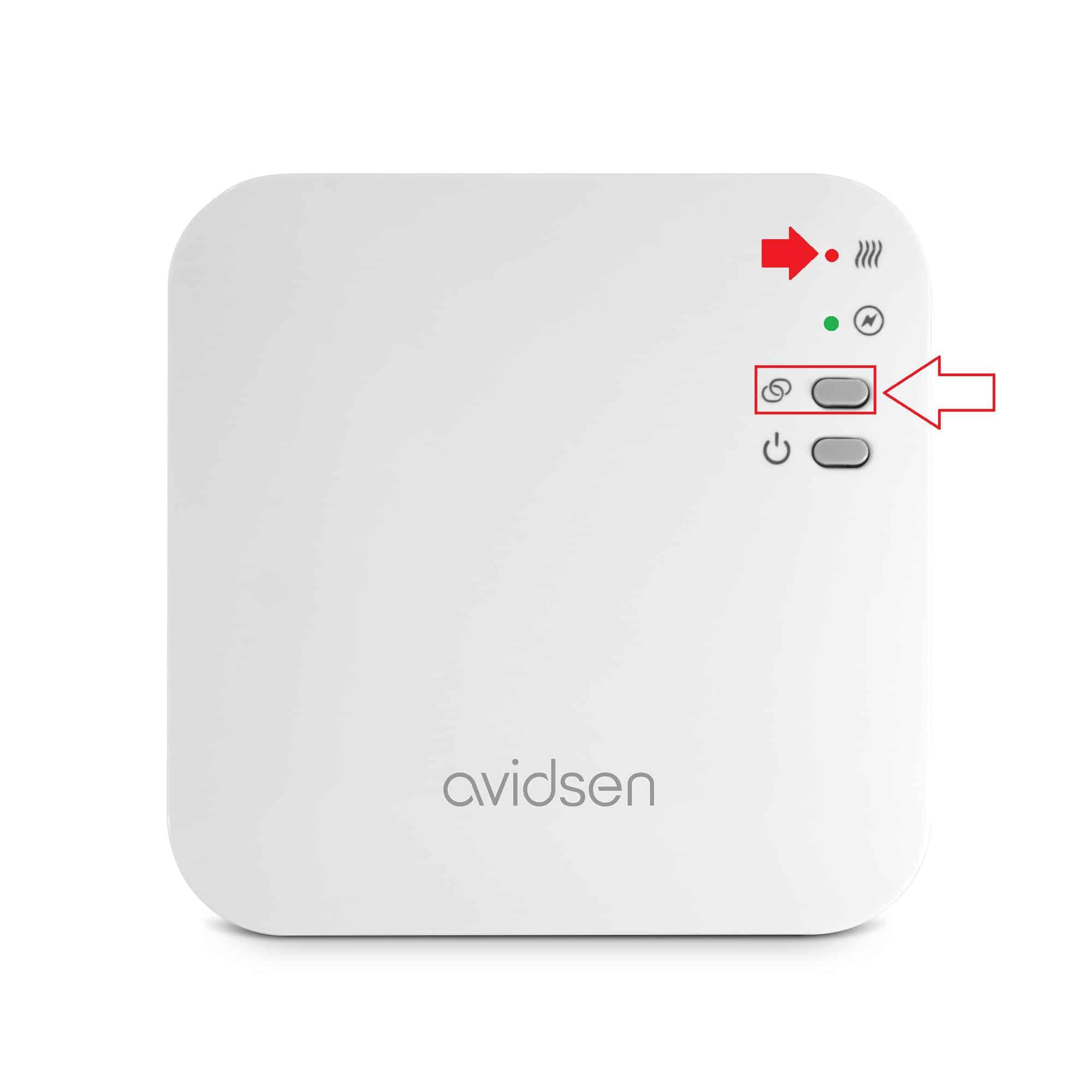

Appuyez sur pendant 3 secondes, le voyant rouge clignotera rapidement. Le module sera en mode émission pendant 60 secondes.
Etape 4 : synchronisation reussi
La sonde devrait revenir à son affichage principal aussitôt.
Le voyant rouge du module devrait clignoter lentement.

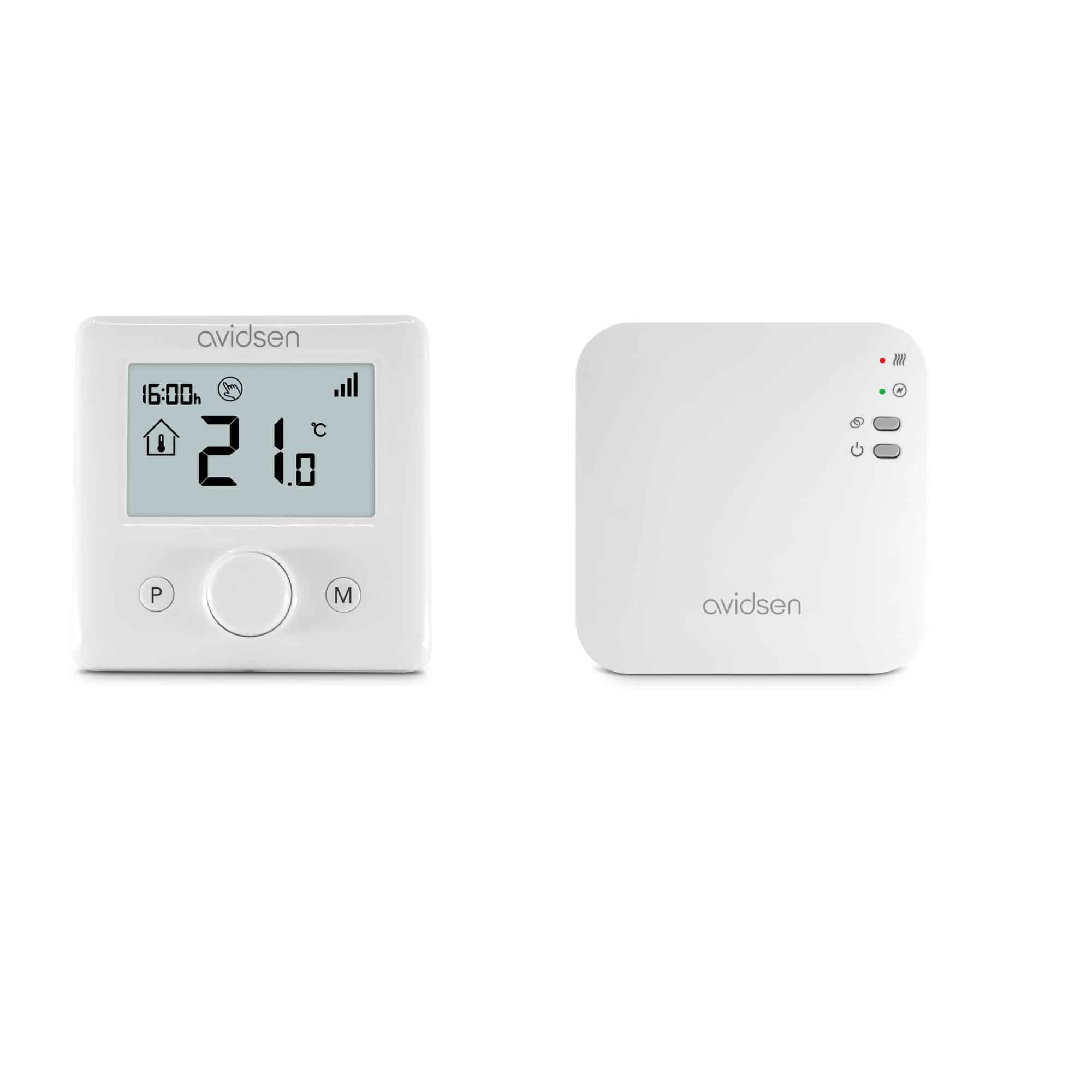

Le thermostat est associé à la sonde
Si 7E25 de la sonde continue à clignoter sur la sonde malgré l’appui sur le bouton du module, veuillez vous assurer que le module et la sonde soient à proximité.
Annexe : signification des voyants/bouton du module
= Bouton d’association
= Bouton ON/OFF
= Eteint : Le module n’est pas alimenté en 230V
= Vert fixe : Alimentation OK
= Eteint : Etat normal du module, le chauffage est éteint.
= Rouge clignotant lent : N’est pas connecté à Internet.
= Rouge clignotant rapide : Module en association.
= Rouge fixe : Etat normal du module, le chauffage est en route.
