Σε αυτό το σεμινάριο, θα εξετάσουμε τις βλάβες που μπορεί να παρουσιαστούν στην ολισθαίνουσα πλακέτα κυκλώματος, πώς να τις αναγνωρίσετε σαφώς και τι πρέπει να κάνετε για να τις διορθώσετε.
Η κάρτα δεν εκκινείται ηλεκτρικά και δεν ανάβει η πράσινη λυχνία LED ή οι κόκκινες λυχνίες LED κατά την ενεργοποίησή της ή κατά την αφύπνισή της από την κατάσταση αναμονής με το πάτημα ενός από τα κουμπιά της.
|
|
|
Ο ηλεκτρονικός πίνακας δεν ανταποκρίνεται στο πάτημα ενός κουμπιού του τηλεχειριστηρίου ή στην εισαγωγή κωδικού στο ασύρματο πληκτρολόγιο.
Πρώτα απ’ όλα, ελέγξτε ότι το τηλεχειριστήριο λειτουργεί σωστά (η ένδειξη ανάβει όταν πατάτε ένα κουμπί, η μπαταρία έχει αντικατασταθεί κ.λπ.).
Σας συνιστούμε να πραγματοποιείτε τις δοκιμές χρησιμοποιώντας διάφορα τηλεχειριστήρια, ώστε ένα τεχνικό πρόβλημα να μπορεί να επιλυθεί με τη χρήση ενός μόνο τηλεχειριστηρίου.
|
|
|
|
Εάν χαθεί η εμβέλεια του ραδιοφώνου :
|

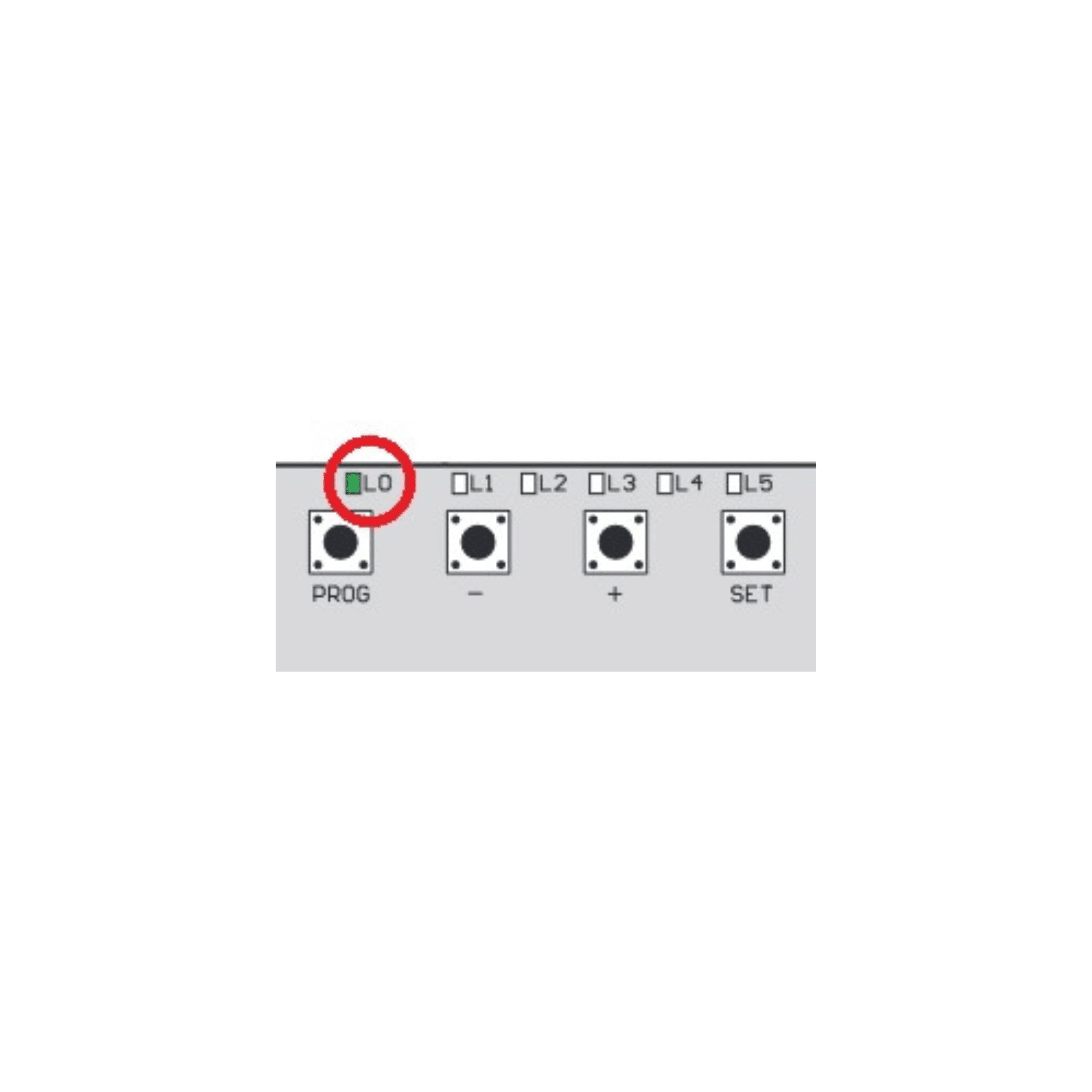

Εάν η κάρτα αντιδρά όταν δεν βρίσκεται σε κατάσταση αναμονής (LED L0 αναμμένη) αλλά δεν αντιδρά όταν βρίσκεται σε κατάσταση αναμονής (LED L0 σβηστή) :
|
Ο ενεργοποιητής σας ξεκινά χωρίς εντολή ή ξεκινά έναν κύκλο λειτουργίας ή σταματά κατά τη διάρκεια ενός κύκλου χωρίς κωδικό σφάλματος.
|
|
Η κάρτα δεν λαμβάνει υπόψη τη διέλευσή σας μπροστά από τα φωτοκύτταρα:
|
Η κάρτα λαμβάνει υπόψη τη διέλευσή σας μπροστά από τα φωτοκύτταρα, αλλά μόνο στην αρχή και στο τέλος του κύκλου κλεισίματος:
|

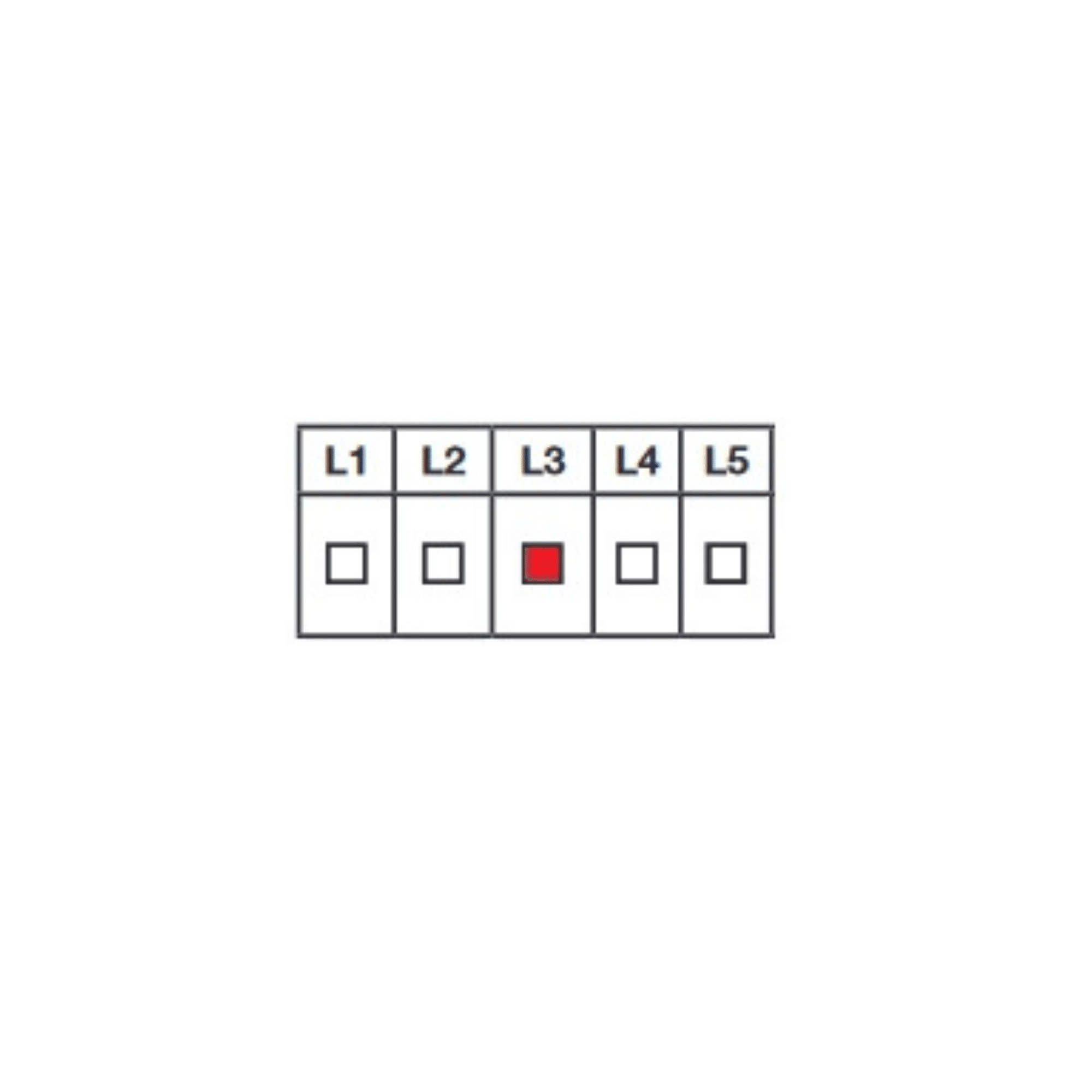

Όταν η κάρτα αντιμετωπίσει κάποιο σφάλμα, είτε κατά τη φάση αυτοεκμάθησης είτε κατά τη διάρκεια ενός κύκλου λειτουργίας, θα σταματήσει τον κύκλο που βρίσκεται σε εξέλιξη και θα εμφανίσει μία ή περισσότερες κόκκινες λυχνίες LED. Είναι σημαντικό να σημειώσετε αυτόν τον κωδικό σφάλματος, ώστε να καταλάβετε τι συμβαίνει.
ΠΡΟΣΟΧΗ: Η αυτοεκμάθηση και ο κύκλος λειτουργίας (εντολή που δίνεται με τηλεχειριστήριο ή ξηρή επαφή) έχουν παρόμοιους κωδικούς σφάλματος (ανάβει η ίδια λυχνία LED), αλλά έχουν διαφορετική σημασία. Δώστε προσοχή στη λειτουργία που εκτελεί η κάρτα όταν εμφανίζεται το σφάλμα για να γνωρίζετε σε ποιον κωδικό πρέπει να ανατρέξετε.
Για να μάθετε περισσότερα σχετικά με την αυτοεκμάθηση, ρίξτε μια ματιά σε αυτό το σεμινάριο.
Αυτός ο κωδικός σφάλματος υποδεικνύει ότι η κάρτα δεν είδε να απορροφάται ρεύμα από τον ηλεκτροκινητήρα.
|
Αυτός ο κωδικός σφάλματος υποδεικνύει ότι η πλακέτα δεν ανίχνευσε το κλείδωμα του ηλεκτροκινητήρα όταν η πύλη έφτασε στο στοπ κατά τη διάρκεια της φάσης αυτομάθησης ανοίγματος.
|
|
|
Αυτός ο κωδικός σφάλματος υποδεικνύει ότι η πλακέτα δεν ανίχνευσε το κλείδωμα του ηλεκτροκινητήρα όταν η πύλη έφτασε στο στοπ κατά τη φάση αυτοεκμάθησης κλεισίματος.
|
|
Αυτός ο κωδικός σφάλματος υποδεικνύει ότι η κάρτα θεωρεί ότι η πύλη έφτασε στη στάση ανοίγματος σε λιγότερο από 3 δευτερόλεπτα, ενώ η πύλη ξεκίνησε από την κλειστή της θέση.
|
|
|
Αυτός ο κωδικός σφάλματος υποδεικνύει ότι η κάρτα θεωρεί ότι η πύλη έφτασε στη στάση κλεισίματος σε λιγότερο από 3 δευτερόλεπτα, ενώ η πύλη ξεκίνησε από την ανοικτή θέση της.
|
|
Αυτός ο κωδικός σφάλματος εμφανίζεται όταν η κάρτα θεωρεί ότι ο ηλεκτροκινητήρας δεν έχει κάνει τον ίδιο αριθμό στροφών μεταξύ ανοίγματος και κλεισίματος.
|
|
|
Αυτός ο κωδικός σφάλματος υποδεικνύει ότι ακυρώσατε τη διαδικασία διδασκαλίας πατώντας μία φορά το κουμπί SET. Πρόκειται για κωδικό πληροφοριών.
ΣΗΜΕΙΩΣΗ:
Μπορεί να πρόκειται για κωδικό σφάλματος που υποδεικνύει ηλεκτρική επανεκκίνηση της πλακέτας.
Εάν δεν ζητήσατε ακύρωση πατώντας το κουμπί SET και αυτός ο κωδικός σφάλματος εμφανιστεί αμέσως μόλις ξεκινήσει η διαδικασία αυτοεκμάθησης, θα πρέπει να κάνετε διάγνωση του τροφοδοτικού.

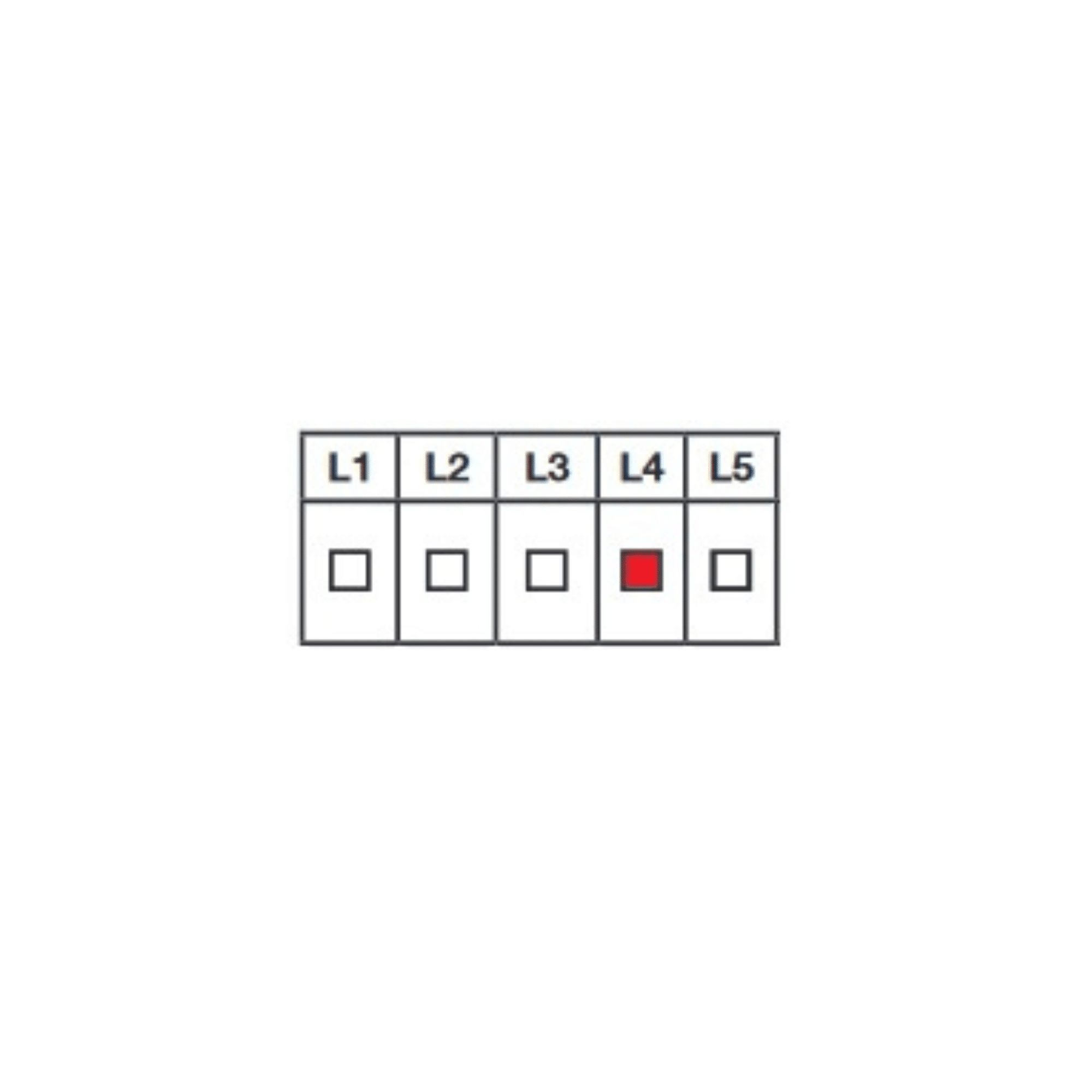

Αυτός ο κωδικός σφάλματος εμφανίζεται όταν έχει ανοίξει το κύκλωμα διακοπής έκτακτης ανάγκης στην κάρτα. Αυτός ο κωδικός σφάλματος εμφανίζεται συχνά όταν η συσκευή τίθεται σε λειτουργία για πρώτη φορά.
|

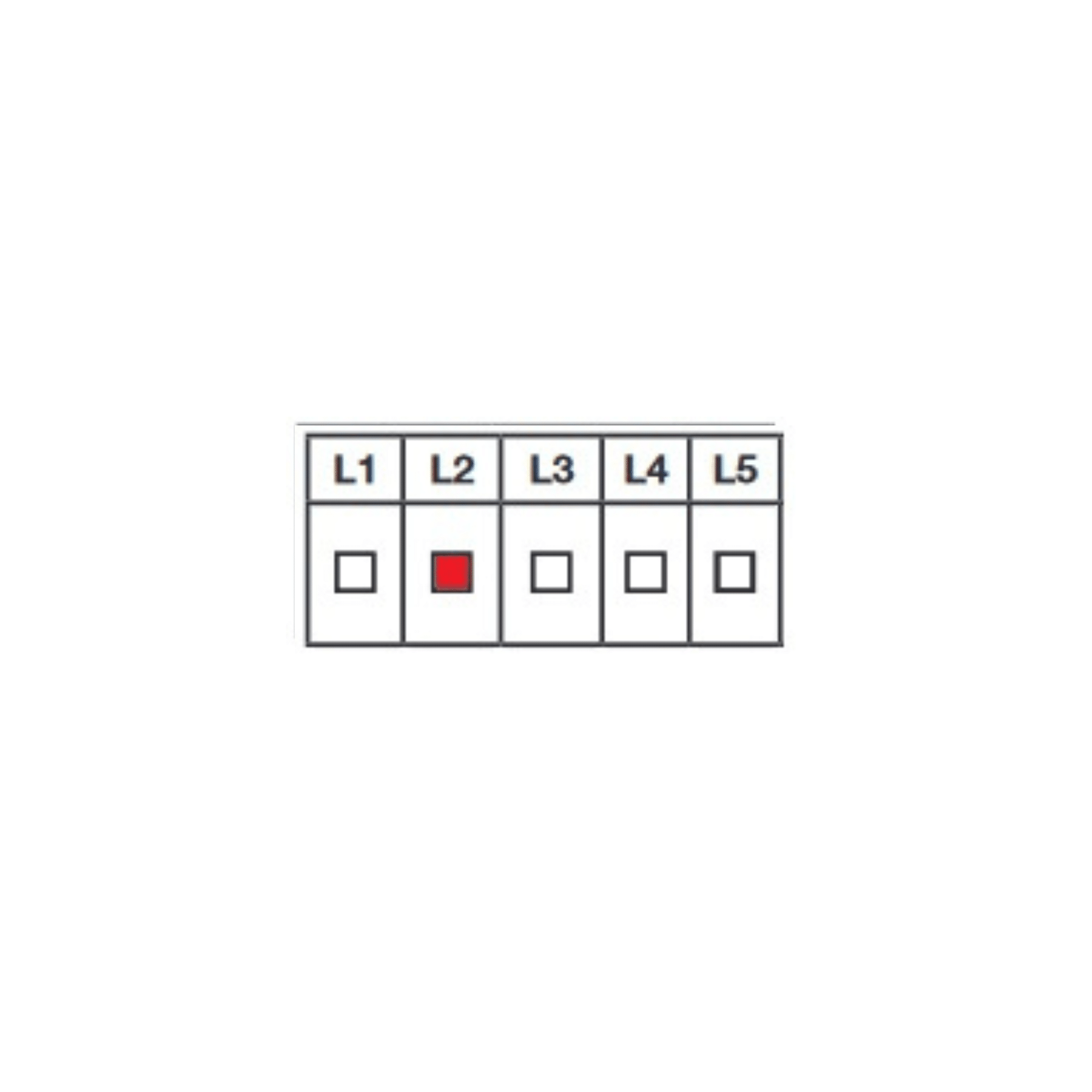

Αυτός ο κωδικός σφάλματος υποδεικνύει ότι υπάρχει βραχυκύκλωμα στην έξοδο +12V της κάρτας.

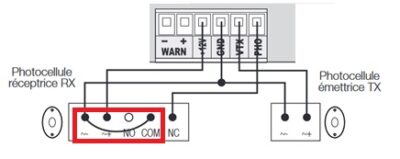

ΣΗΜΕΙΩΣΗ: Εάν αποσυνδέσετε τα φωτοκύτταρα, θυμηθείτε να επανεκκινήσετε την πλακέτα ηλεκτρικά. |
Αυτός ο κωδικός σφάλματος δεν έχει καμία σχέση με την ανίχνευση από τα φωτοκύτταρα.
Αυτός ο κωδικός σφάλματος υποδεικνύει ότι η κάρτα εντόπισε υπερβολική κατανάλωση ρεύματος με παρατεταμένη επιβράδυνση της πύλης ή διακοπή του κινητήρα πριν από τη διακοπή του τέλους του κύκλου στο άνοιγμα.
|
|
|
|
Ο κωδικός αυτός υποδεικνύει ότι τα φωτοκύτταρα που είναι τοποθετημένα έχουν ανιχνεύσει ένα εμπόδιο κατά τη διάρκεια ενός κύκλου κλεισίματος.
Εάν δεν παρατηρήσατε κανένα εμπόδιο κατά τη διάρκεια ενός κύκλου κλεισίματος :
|
Εάν δεν έχετε φωτοκύτταρα :
|
Αυτός ο κωδικός σφάλματος είναι το αποτέλεσμα ενός αυτοελέγχου του φωτοκύτταρου (βλέπε προσάρτημα 5). Το φωτοκύτταρο δέκτη δεν άνοιξε το ρελέ του κατά τη διάρκεια της δοκιμής.
|
|
Αυτός ο κωδικός σφάλματος είναι το αποτέλεσμα ενός αυτοελέγχου του φωτοκύτταρου (βλέπε προσάρτημα 5).
Αυτός ο κωδικός σφάλματος είναι φυσιολογικός εάν δεν έχουν συνδεθεί φωτοκύτταρα στην κάρτα.
Αυτός ο κωδικός σφάλματος υποδεικνύει ότι η κάρτα δεν είδε ποτέ το ρελέ του φωτοκύτταρου του δέκτη να κλείνει.
Είναι σημαντικό να ελέγχετε πότε εμφανίζεται αυτός ο κωδικός σφάλματος.
|
|
|
|
Αυτός ο κωδικός σφάλματος είναι το αποτέλεσμα ενός αυτοελέγχου του φωτοκύτταρου (βλέπε προσάρτημα 5).
|

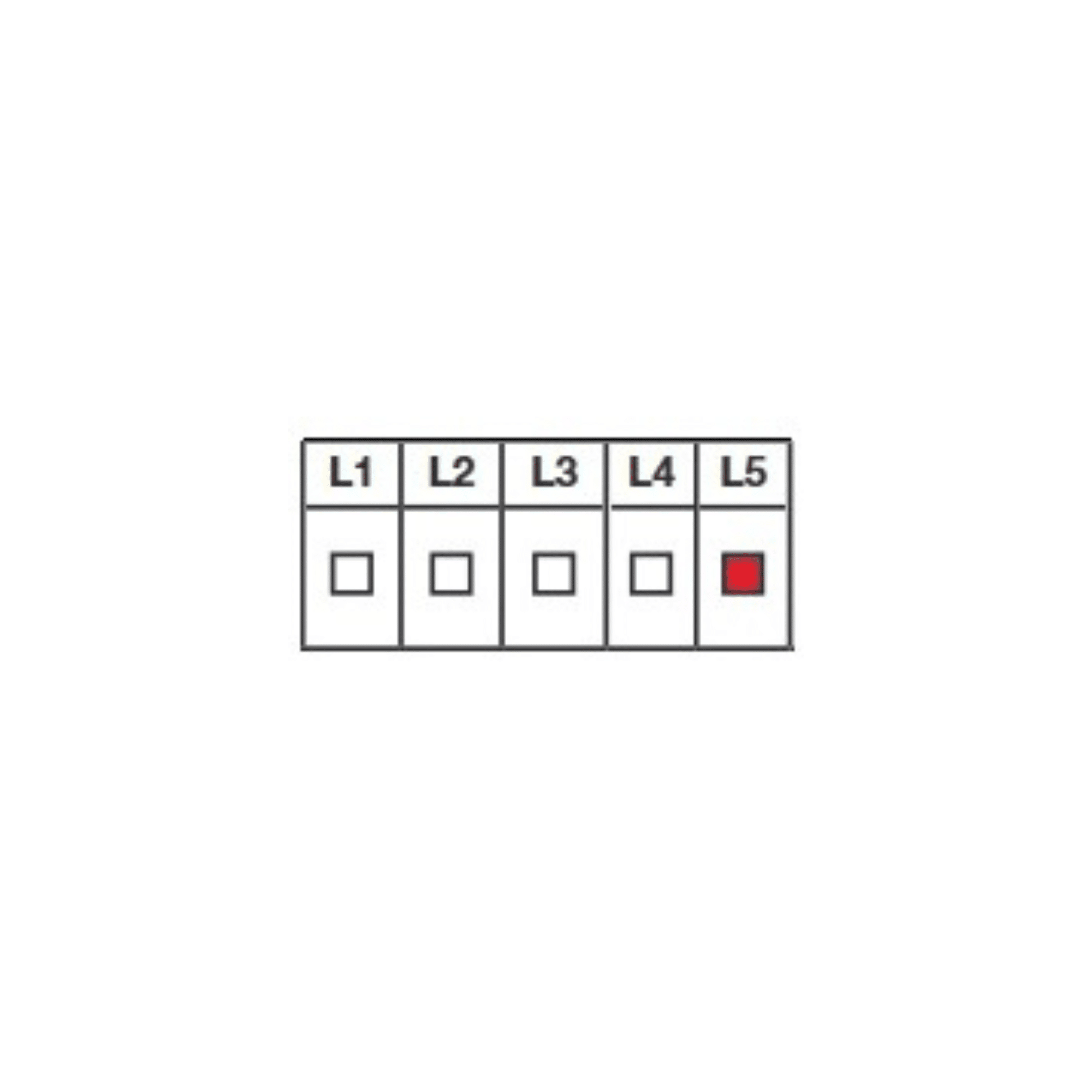

Αυτός ο κωδικός σφάλματος υποδεικνύει ότι πρέπει να πραγματοποιηθεί μια διαδικασία αυτοεκμάθησης. Όταν η συσκευή ενεργοποιείται για πρώτη φορά, μετά από επαναφορά της κάρτας ή μετά από αλλαγή των ρυθμίσεων (Δύναμη, Ταχύτητα και Επιτάχυνση), πρέπει να πραγματοποιηθεί μια διαδικασία αυτοεκμάθησης. Ακολουθήστε αυτό τοσεμινάριο για να πραγματοποιήσετε μια διαδικασία αυτοεκμάθησης.
Αυτός ο κωδικός σφάλματος δεν έχει καμία σχέση με την ανίχνευση από τα φωτοκύτταρα.

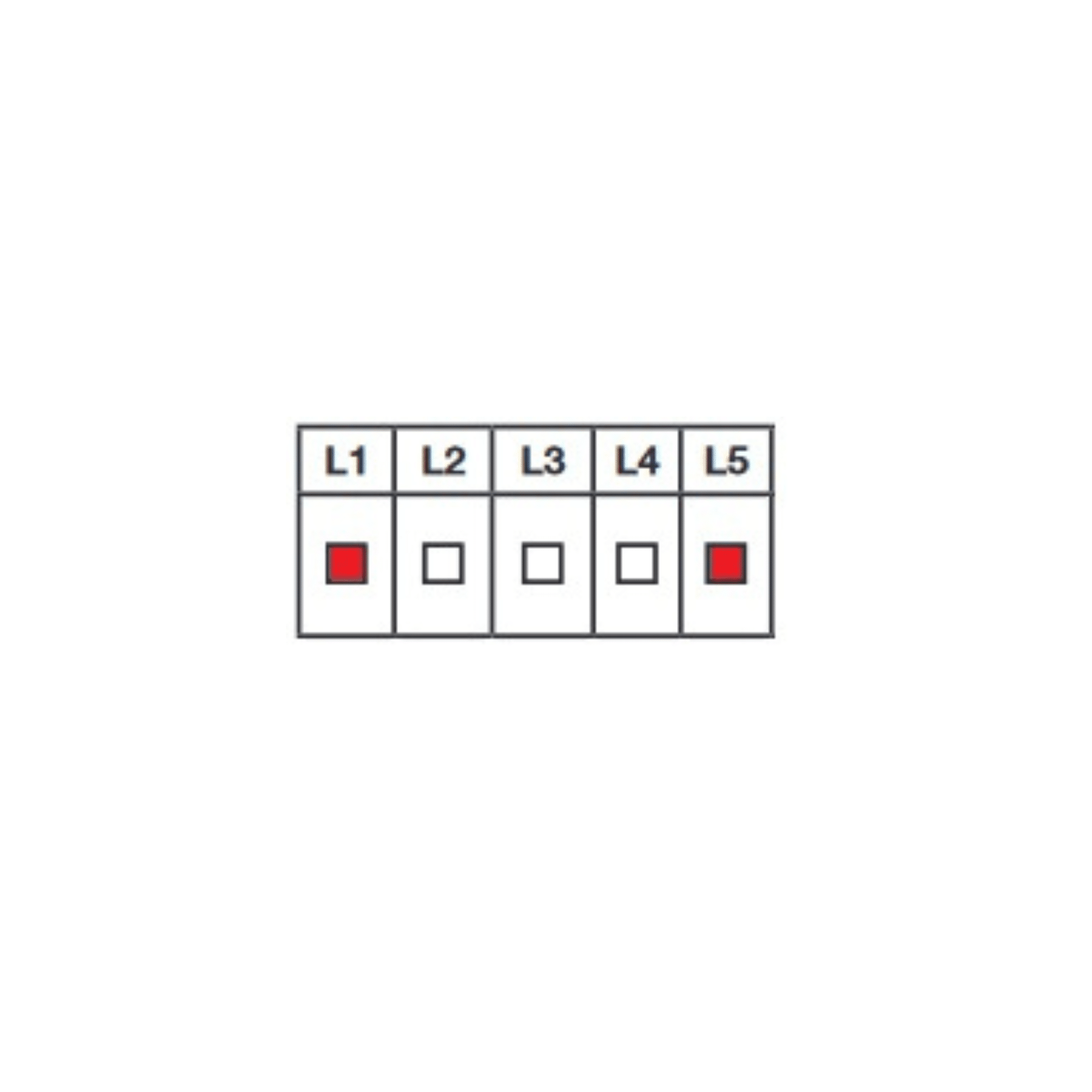

Ο κωδικός σφάλματος υποδεικνύει ότι η κάρτα εντόπισε υπερβολική κατανάλωση ρεύματος με παρατεταμένη επιβράδυνση της πύλης ή διακοπή του κινητήρα πριν από το τέλος της διακοπής του κύκλου κλεισίματος.
|
|
|
|

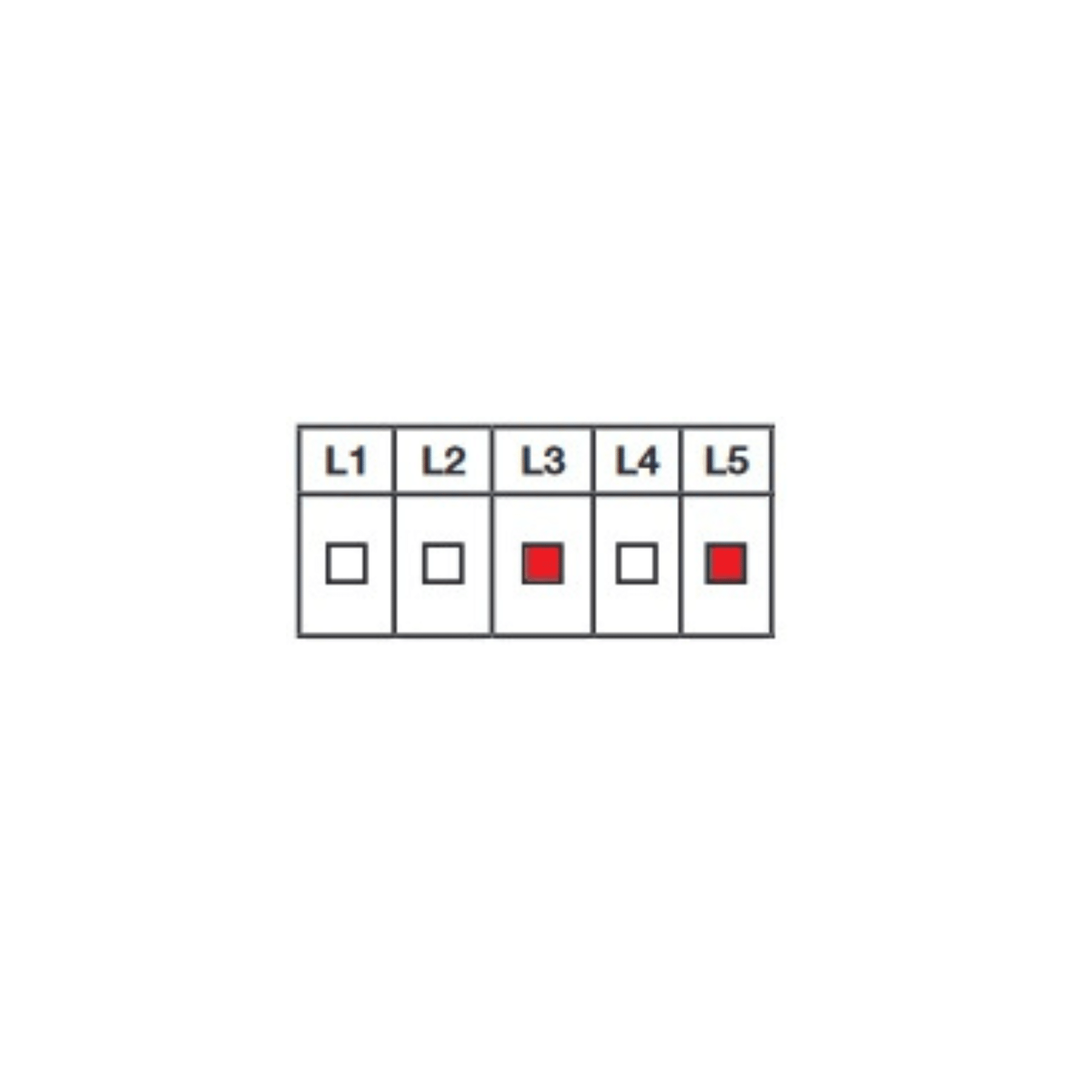

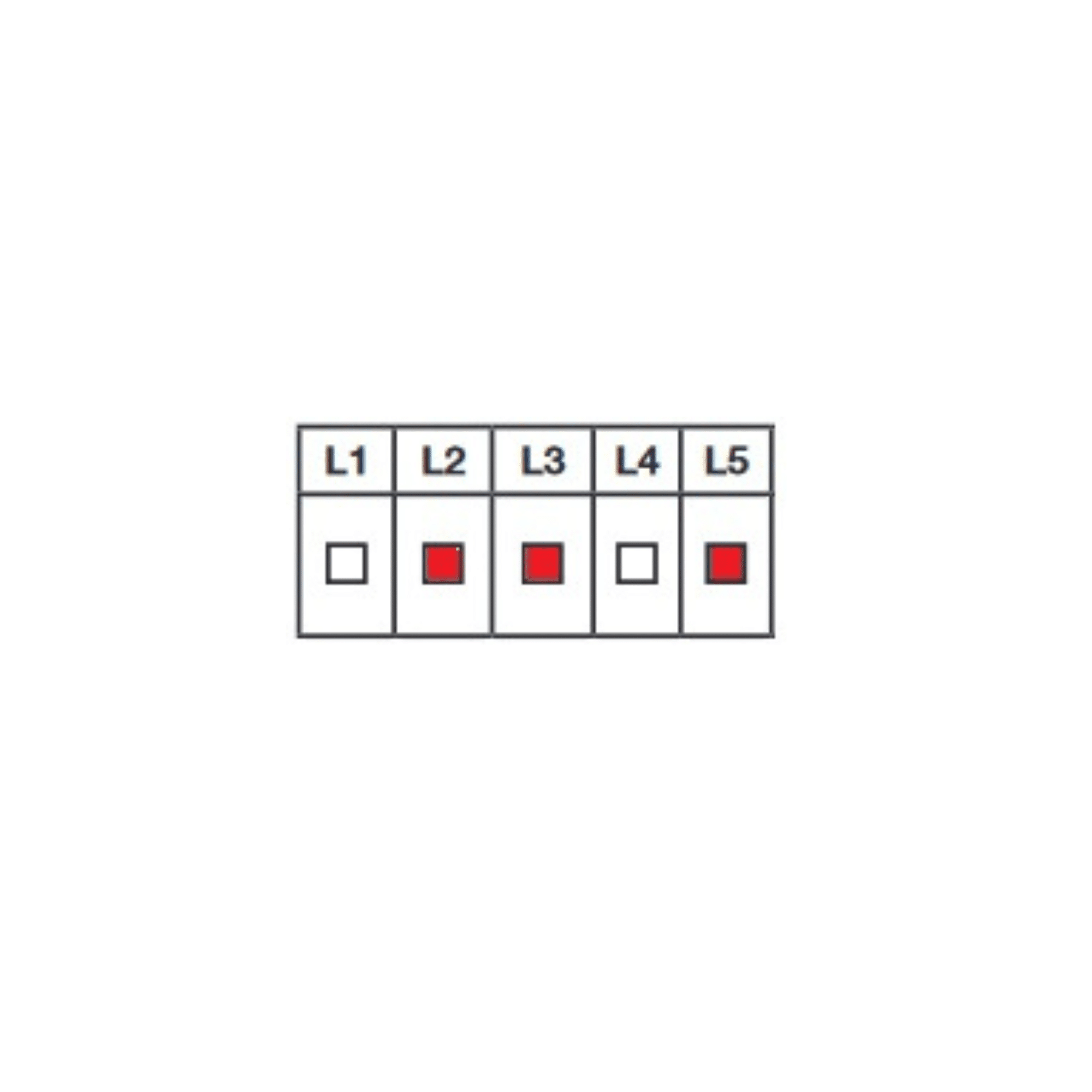

Αυτός ο κωδικός σφάλματος δεν έχει καμία σχέση με την ανίχνευση από τα φωτοκύτταρα. Αυτός ο κωδικός σφάλματος υποδεικνύει ότι η κάρτα έχει επανειλημμένα και διαδοχικά ανιχνεύσει υπερβολική κατανάλωση ρεύματος με παρατεταμένη επιβράδυνση της πύλης ή διακοπή του κινητήρα πριν από τη διακοπή στο τέλος του κύκλου. Βλέπε σφάλματα L3 και 5 ή L1 και 5 για διόρθωση.

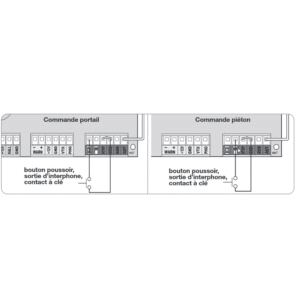

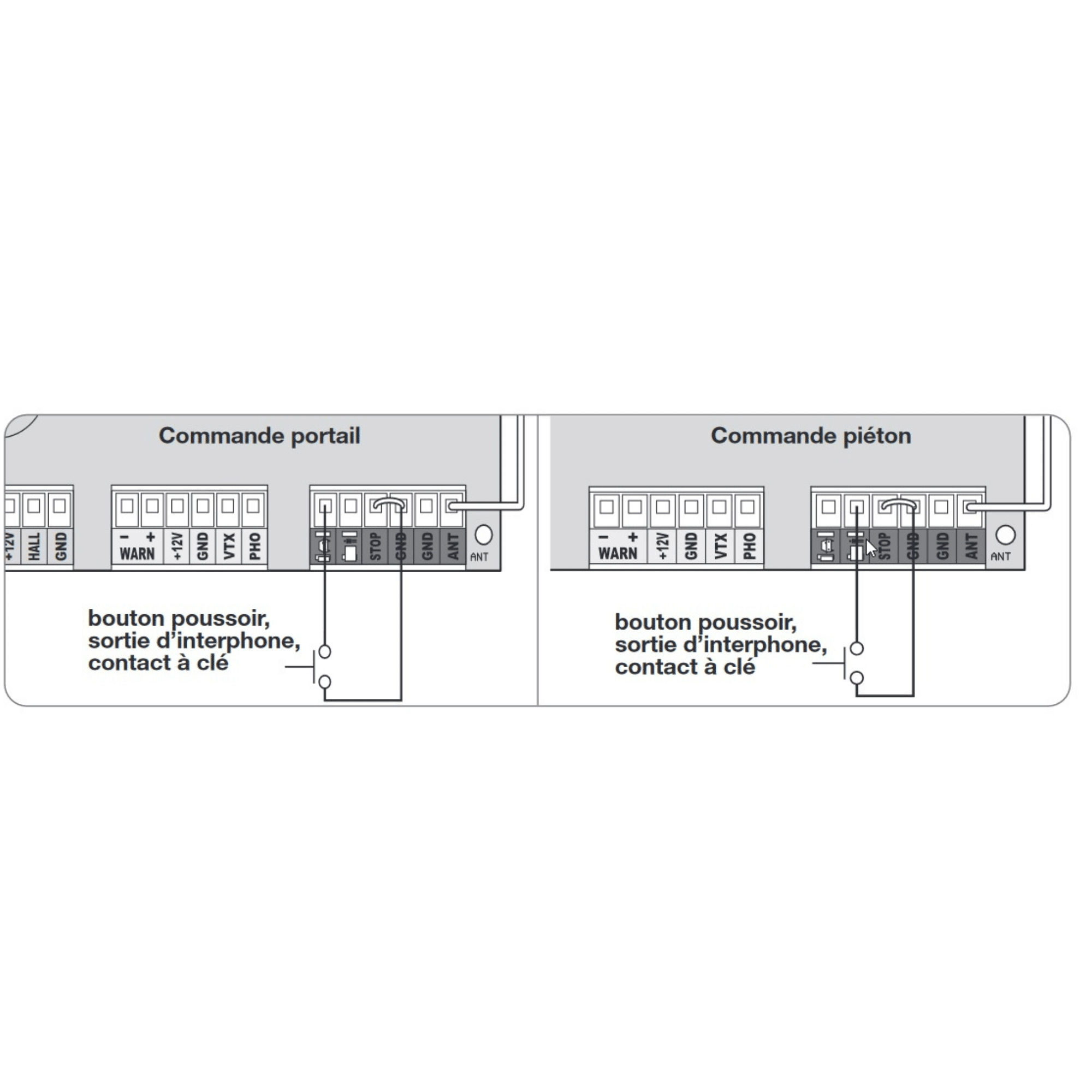

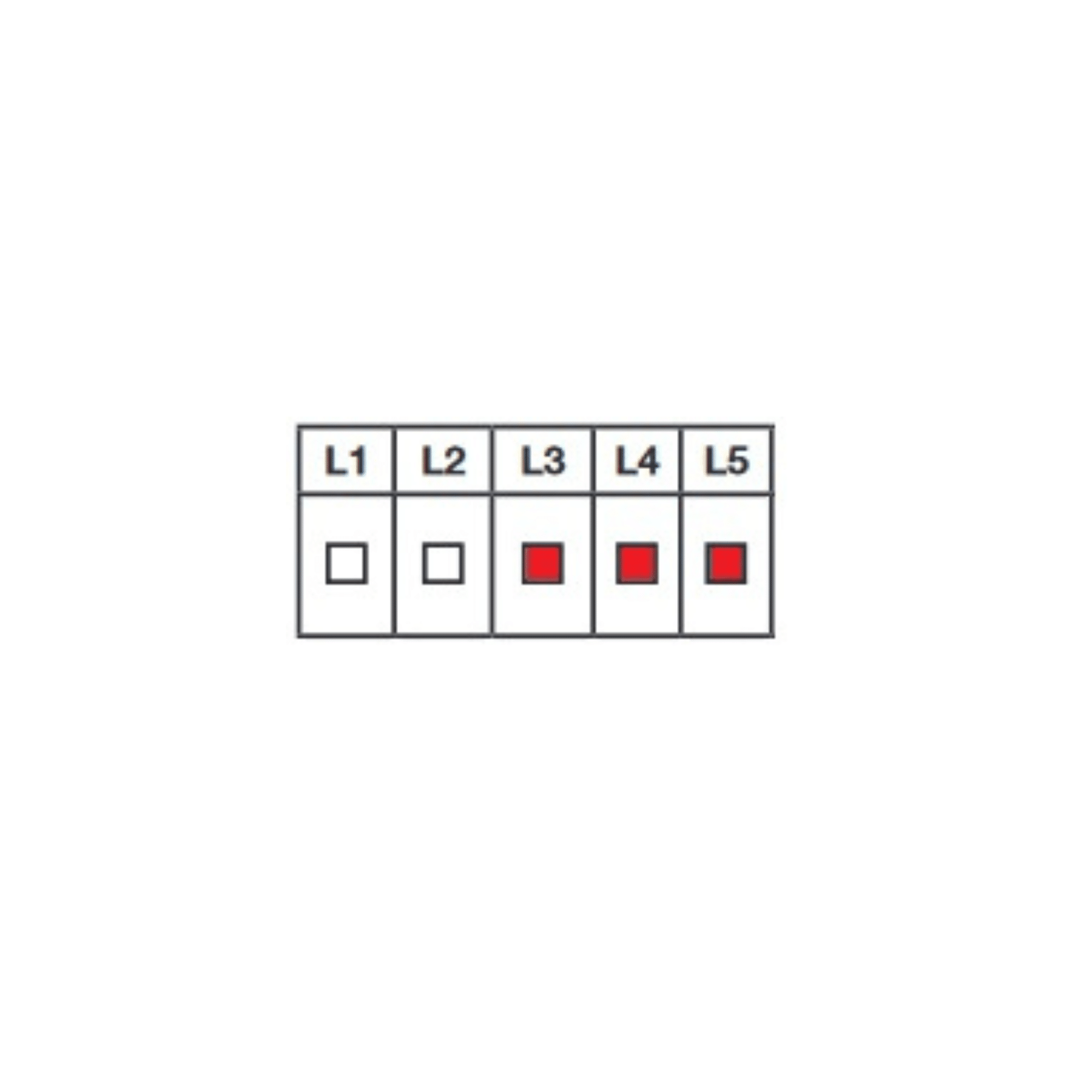

Αυτός ο κωδικός σφάλματος υποδεικνύει ότι η επαφή μιας ενσύρματης συσκευής ελέγχου που είναι συνδεδεμένη στην κάρτα είναι μόνιμα κλειστή.
|
|
|

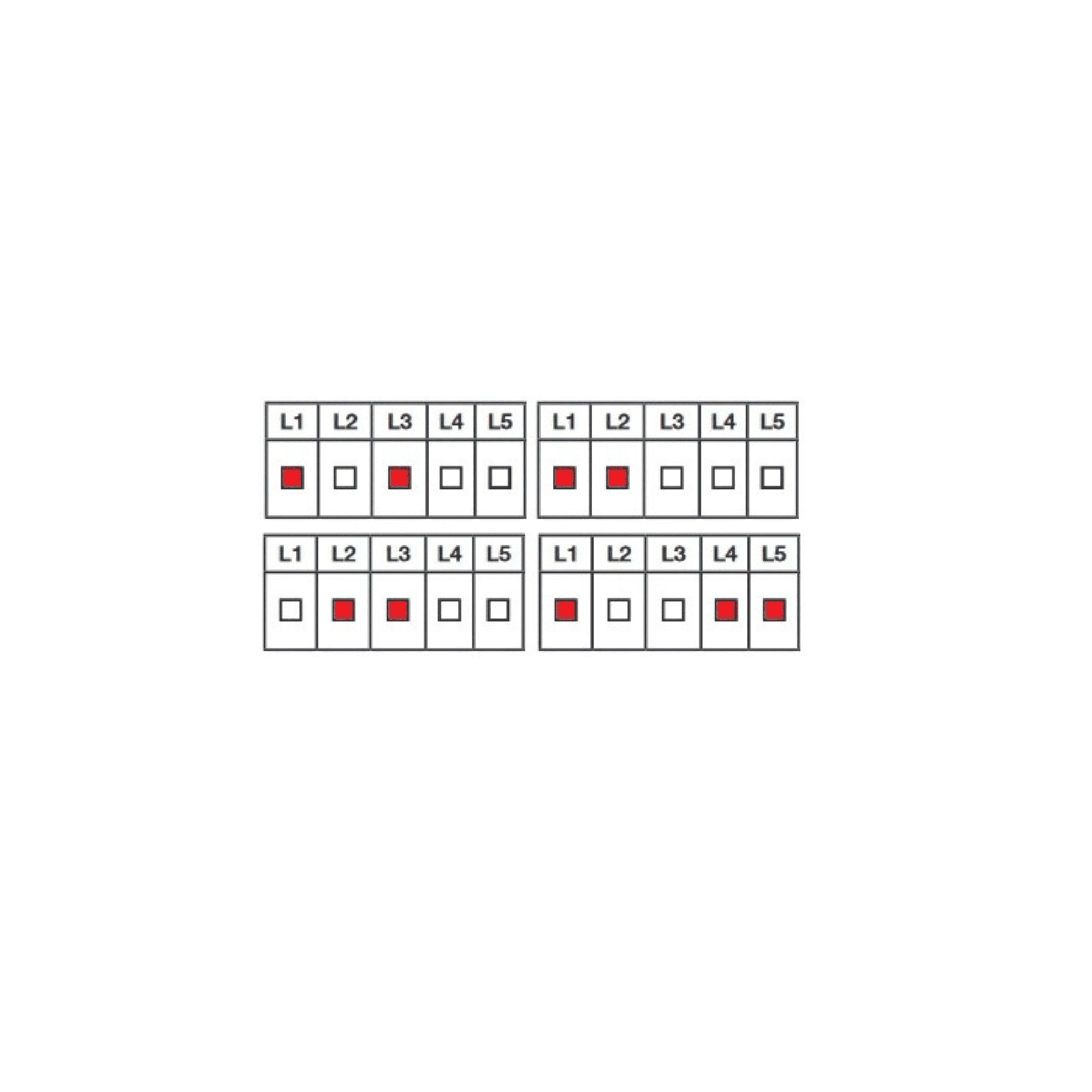

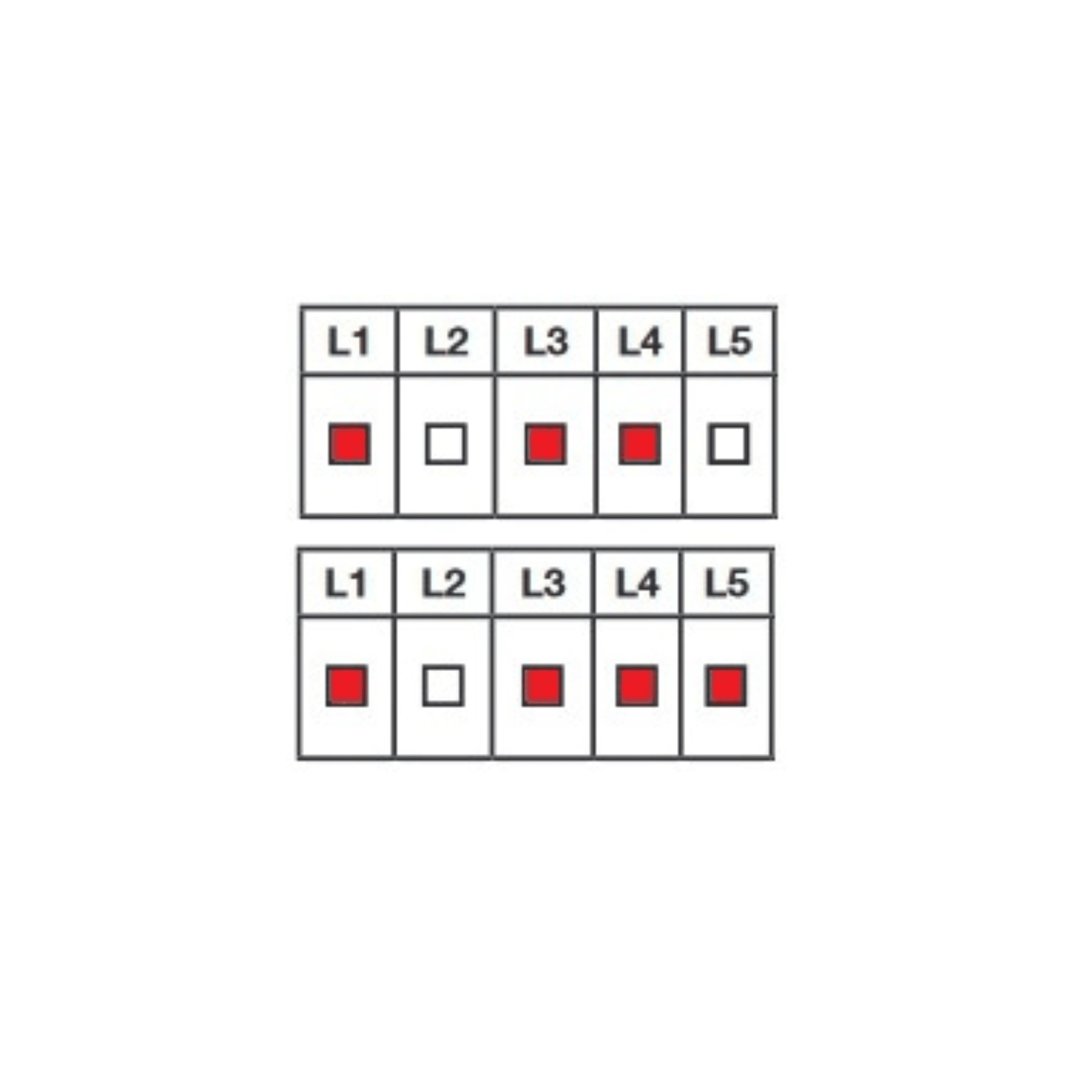

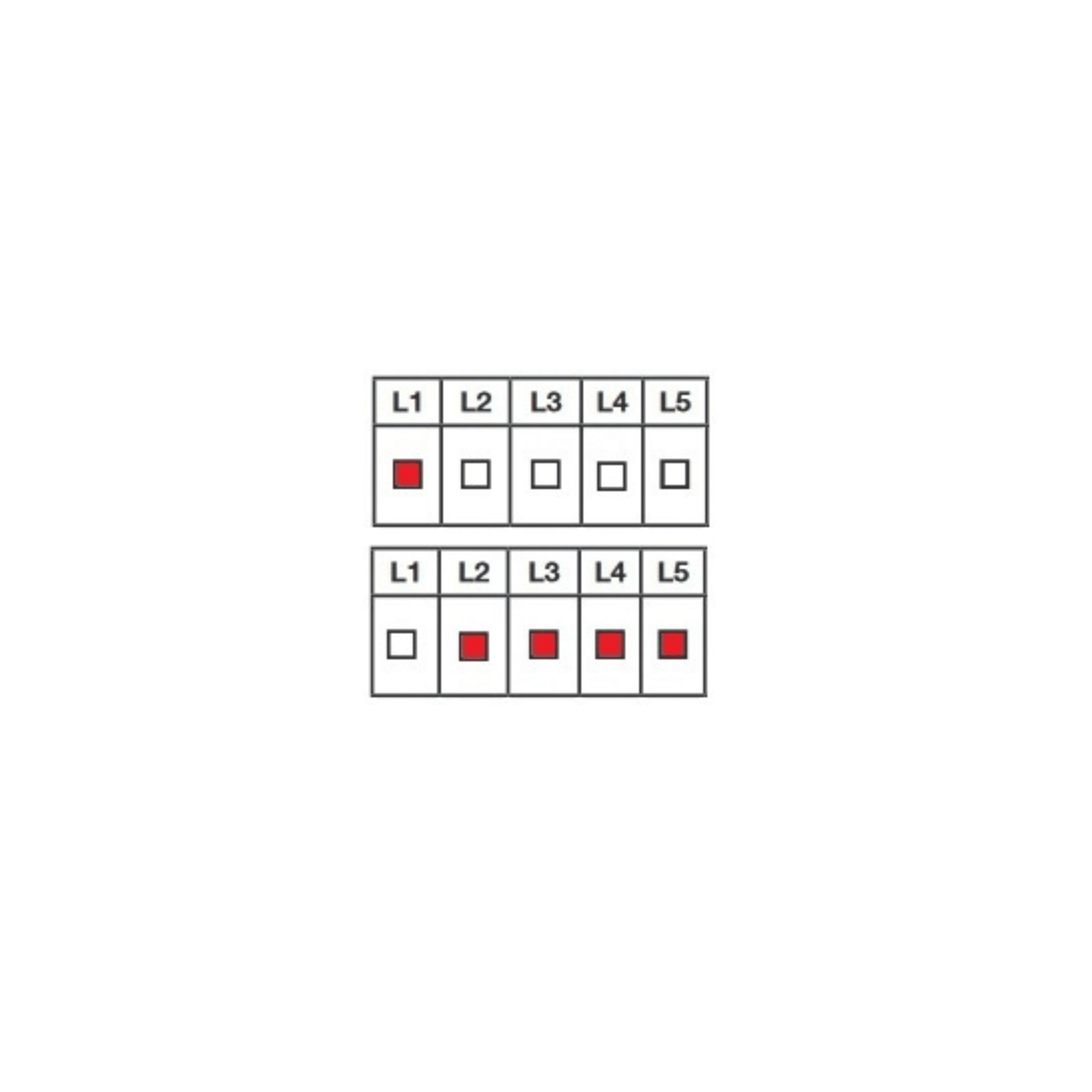

Αυτοί οι κωδικοί σφάλματος υποδεικνύουν μια τάση που είναι πολύ χαμηλή για τη λειτουργία της κάρτας.
Εάν έχετε συνδέσει εφεδρική μπαταρία:
|
Εάν δεν έχετε συνδέσει εφεδρική μπαταρία :
|
ΣΦΑΛΜΑ:
Ένα από τα σφάλματα που εμφανίζονται τακτικά χωρίς η κάρτα να υποδεικνύει απαραίτητα έναν κωδικό είναι το ακόλουθο:

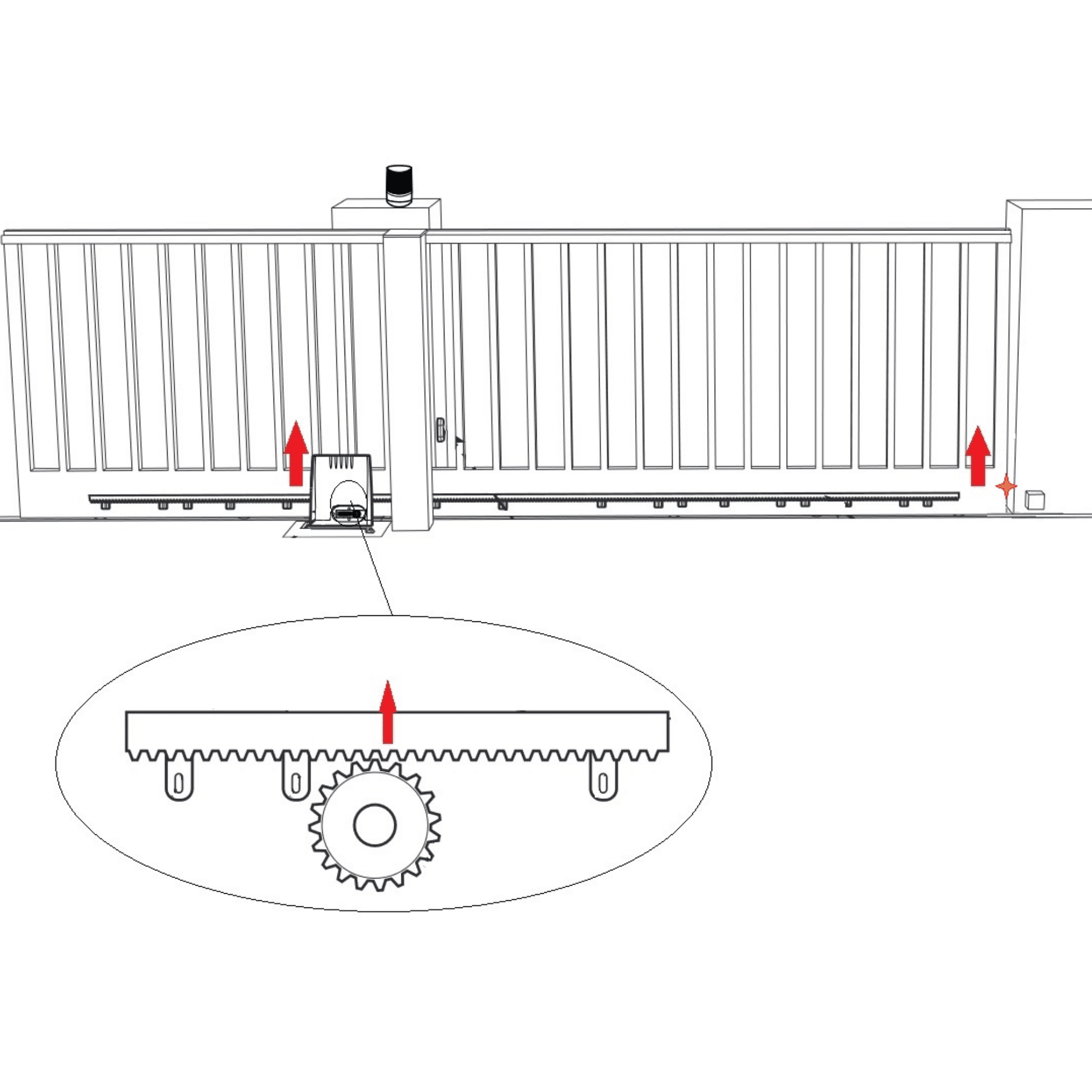

Όταν η πύλη φτάσει σε στάση (άνοιγμα ή κλείσιμο), ο τροχός του κινητήρα δεν σταματά και συνεχίζει να περιστρέφεται.
Αυτό συμβαίνει όταν η ράγα του ραφιού είναι ελαφρώς πολύ ψηλά ή όταν η πύλη είναι ελαφριά ή ανεπαρκώς σταθεροποιημένη.
Όταν φθάσει στον τερματικό της αναστολέα, η πύλη μπορεί να τείνει να ανυψωθεί ελαφρώς, παρασύροντας μαζί της τη ράγα του ραφιού. Αυτό εμποδίζει τον τροχό του μοτέρ να κολλήσει στη ράγα και την κάρτα να δείξει το τέλος της διαδρομής.
ΔΙΌΡΘΩΣΗ ΠΟΥ ΠΡΈΠΕΙ ΝΑ ΓΊΝΕΙ

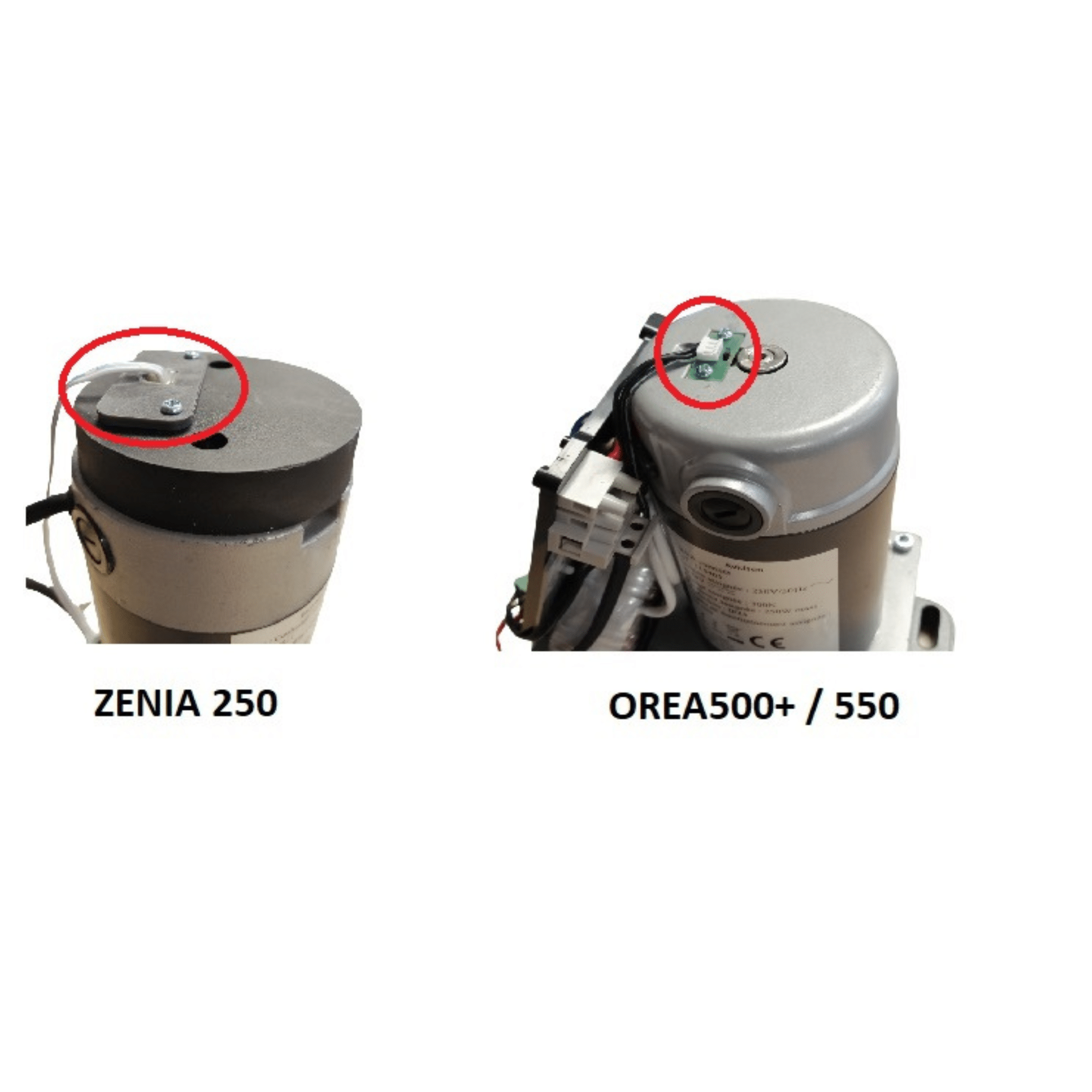

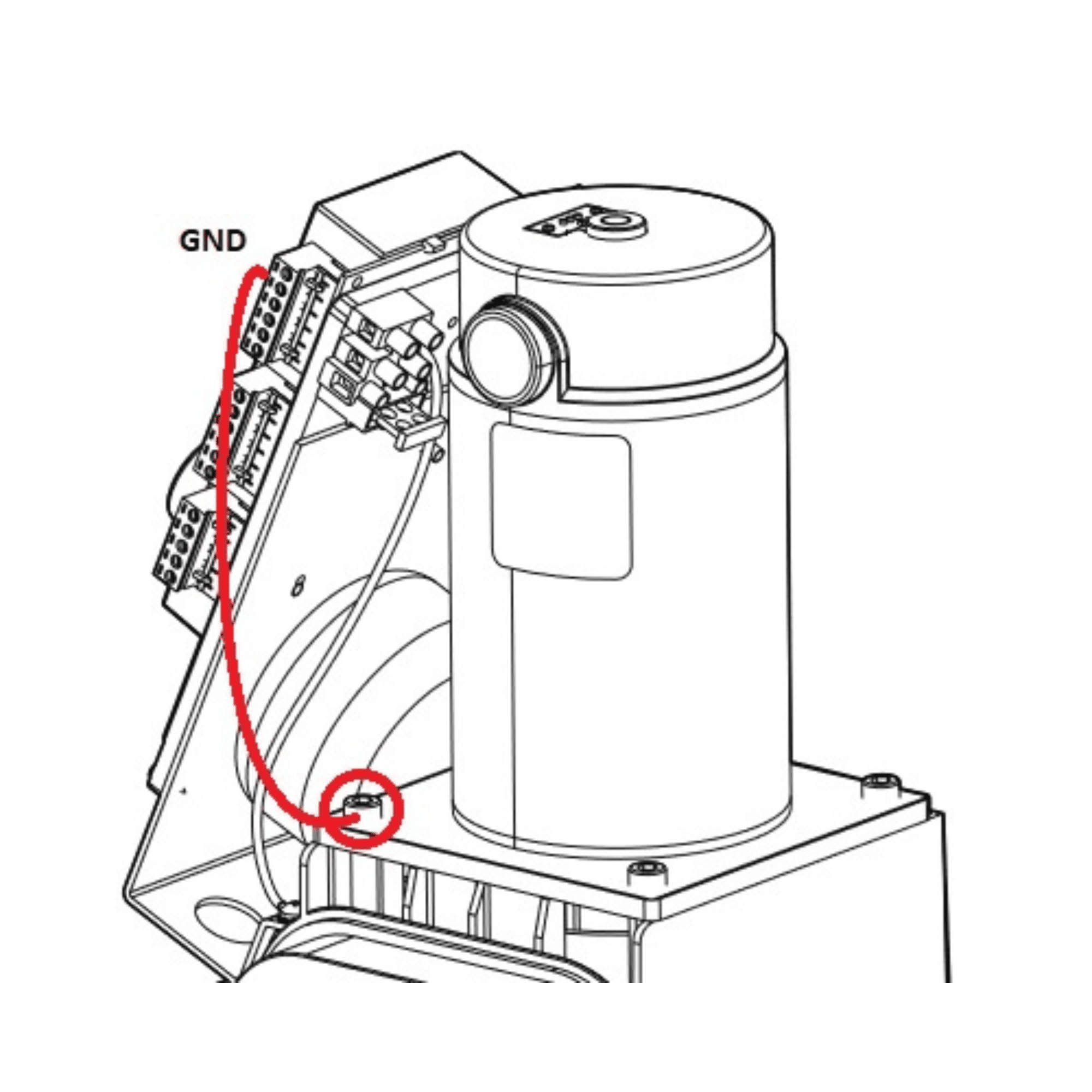

Η κάρτα φαινομένου Hall είναι ένα εξάρτημα που βρίσκεται στην κορυφή του ηλεκτροκινητήρα. Η λειτουργία της είναι να ανιχνεύει το μαγνητικό πεδίο που εκπέμπει ο μαγνήτης καθώς περιστρέφεται και να το μετατρέπει σε ηλεκτρικό σήμα για την ηλεκτρονική πλακέτα.
Για το ZENIA 250, η κάρτα αυτή βρίσκεται σε μια θυρίδα που κλείνει με δύο βίδες.

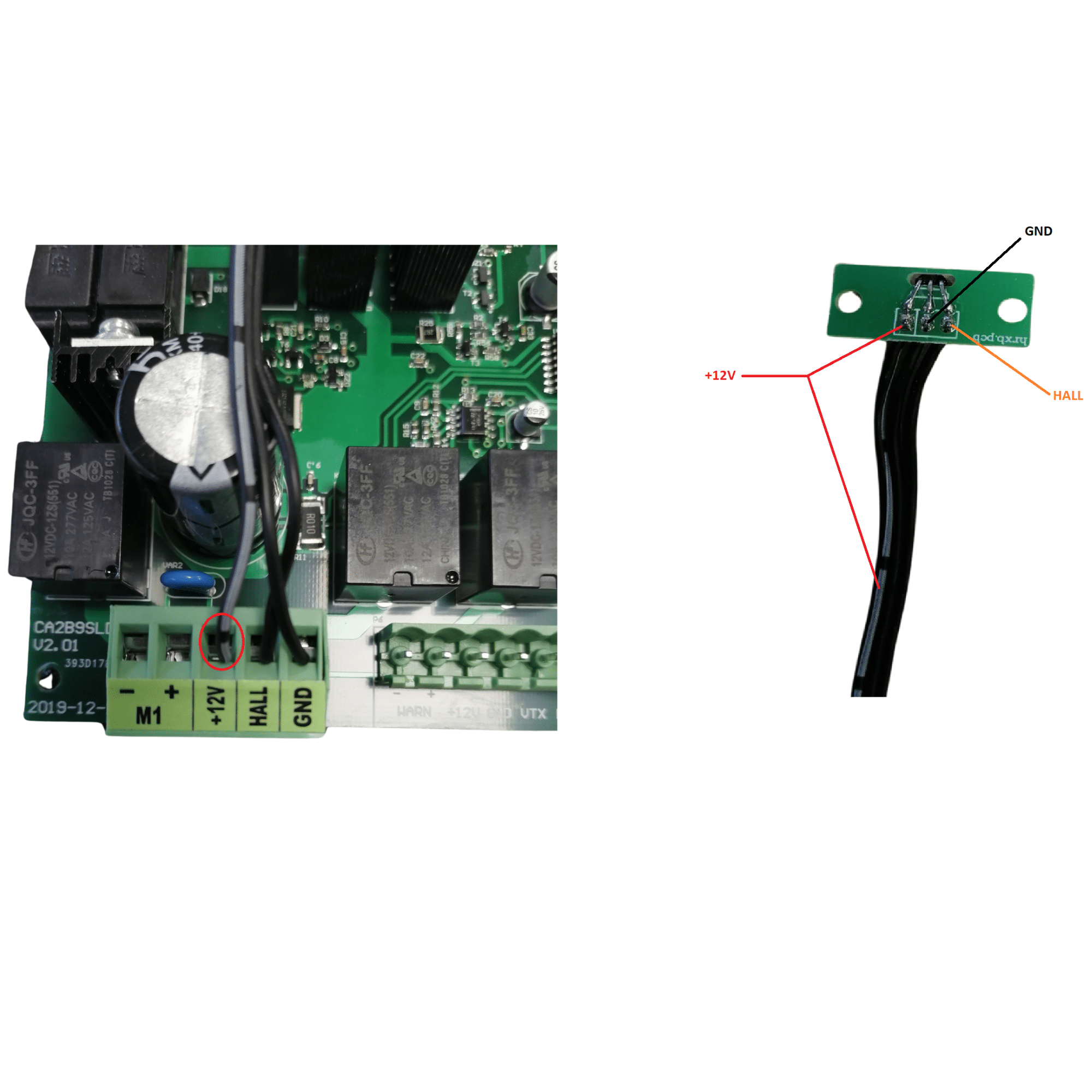

Απέναντι είναι μια αναπαράσταση της κάρτας φαινομένου Hall και της καλωδίωσης στην ηλεκτρονική πλακέτα. Κατά τον έλεγχο, ειδικά κατά την πρώτη εκκίνηση, αφαιρέστε ένα προς ένα κάθε καλώδιο από την είσοδο του ακροδέκτη, ξεβιδώστε τη βίδα συγκράτησης του ακροδέκτη μέχρι τέρμα, επανατοποθετήστε το καλώδιο και σφίξτε το μέχρι τέρμα.

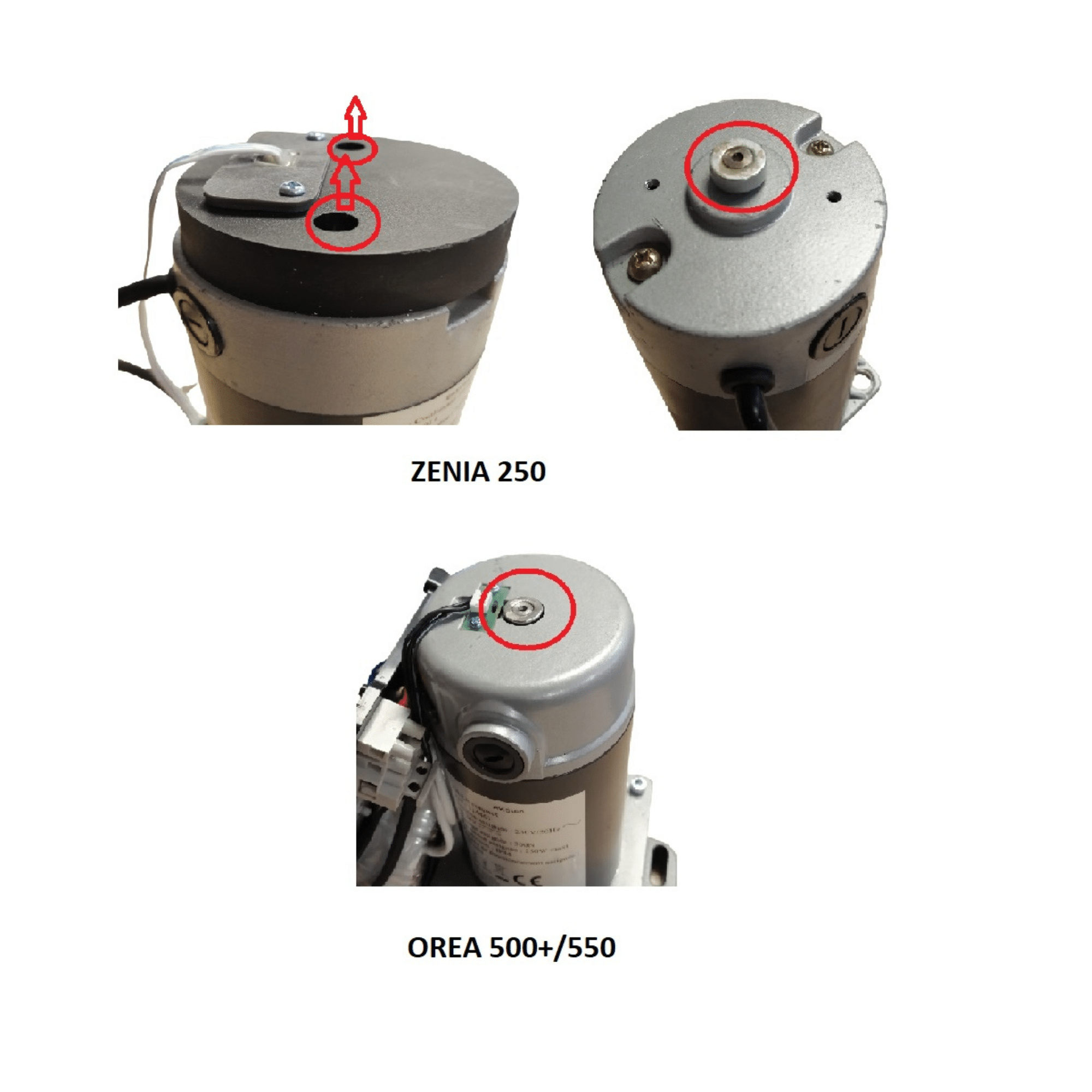

Ο μαγνήτης συνδέεται απευθείας με τον άξονα του ηλεκτροκινητήρα. Περιστρέφεται ταυτόχρονα με τον κινητήρα και εκπέμπει ένα μαγνητικό πεδίο που υποδεικνύει στην ηλεκτρονική πλακέτα, μέσω της κάρτας φαινομένου Hall, ότι ο κινητήρας περιστρέφεται και πόσες στροφές πραγματοποιεί κατά τη διάρκεια ενός κύκλου λειτουργίας.
Το σύστημα εκτελεί αυτοέλεγχο των φωτοκυττάρων (συνδεδεμένων στο “PHO”) σε διάφορα σημεία:
Πριν από τη μετακίνηση της πύλης, εάν είναι ενεργές για τον τύπο της ζητούμενης μετακίνησης.
Η δοκιμή αυτή πραγματοποιείται σε 3 στάδια:
Η κάρτα τροφοδοτεί με ρεύμα τα φωτοκύτταρα εκπομπής και λήψης και ελέγχει εάν η είσοδος “PHO” είναι γειωμένη (επαφή κλειστή, η οποία συμβαίνει εάν το φωτοκύτταρο λήψης λαμβάνει υπέρυθρη δέσμη).
Η κάρτα διακόπτει την τροφοδοσία του φωτοκύτταρου εκπομπής (VTX) και ελέγχει εάν η είσοδος “PHO” δεν είναι πλέον συνδεδεμένη με τη γη (ανοικτή επαφή, χωρίς υπέρυθρη ακτίνα).
η κάρτα επανασυνδέει την παροχή ρεύματος στο φωτοκύτταρο εκπομπής και ελέγχει ότι η είσοδος “PHO” είναι και πάλι συνδεδεμένη με τη γη.
