Remplacement moteur électrique OREA 500 +

  1. Accueil
  2. Remplacement moteur électrique OREA 500 +

Remplacement moteur électrique OREA 500 +

Vous trouvrerez dans ce tutoriel toutes les étapes pour remplacer un moteur électrique pour OREA 500 +

Ce tutoriel est applicable pour :

Avidsen - 114457 - Orea 500 Plus / Avidsen - 114460 - Orea 550 / Avidsen - 114461 - Orea Connect / Thomson - 510064 - Swip 500
Difficulté : Modérée
Temps nécessaire : 15 minutes
Nombre d’étapes : 10
Mise à jour : octobre 2024

Matériel nécessaire :

Clé BTR 5, Tournevis cruciforme, Tournevis plat

Pièce(s) détachée(s) nécessaire(s) :

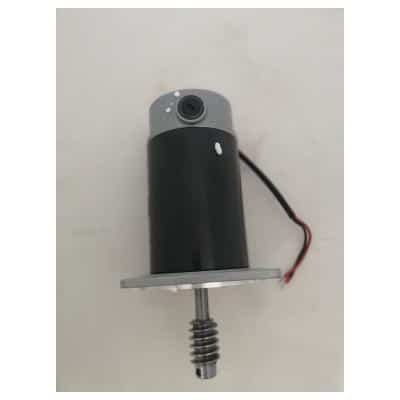

Référence : 580145H

Les étapes du tutoriel :

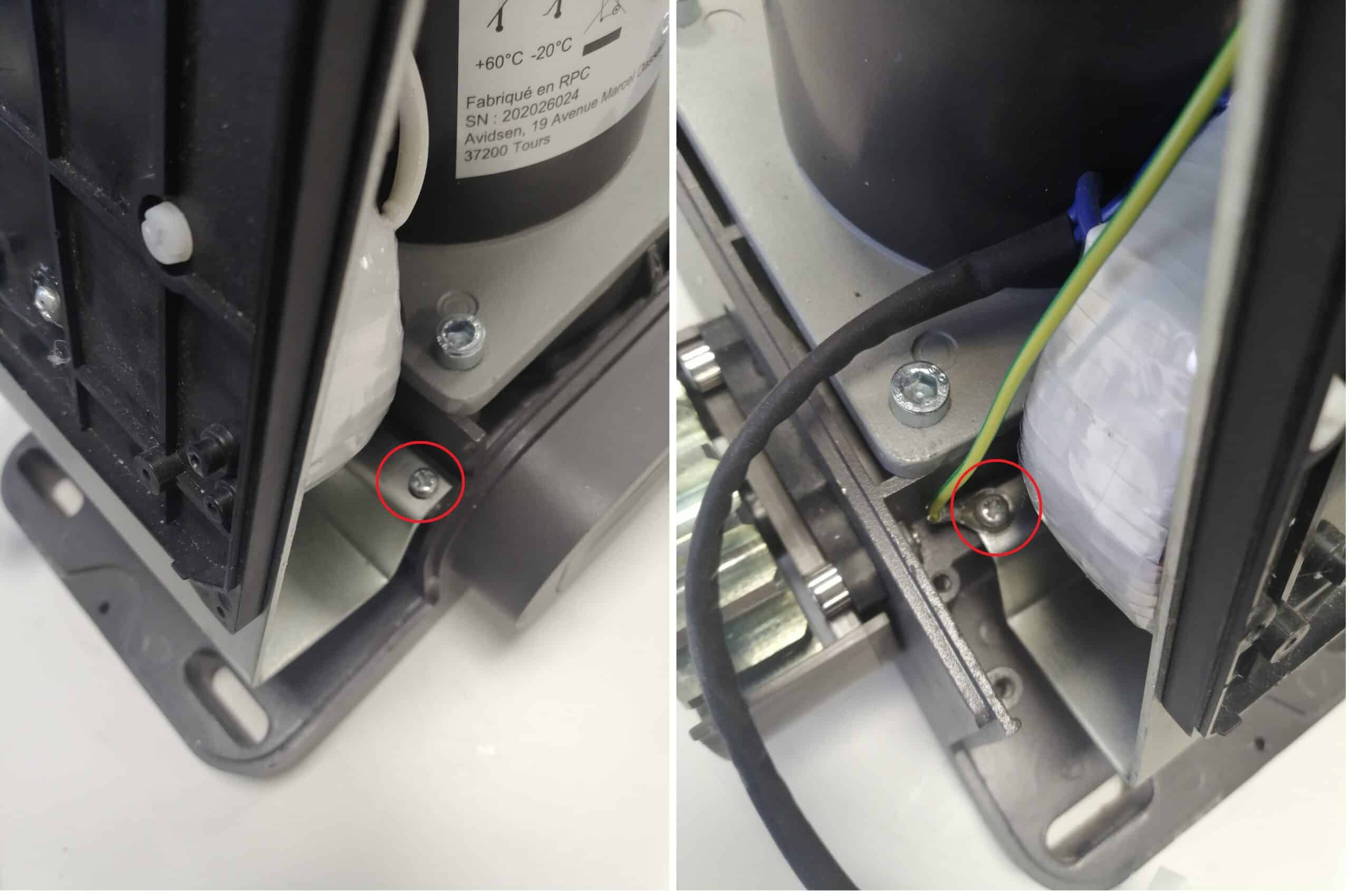

Etape 1 : Enlever le support carte

Enlevez les deux vis de fixation du support carte/ transformateur et retirez-le du bloc moteur.

Etape 2 : Enlever la carte effet hall

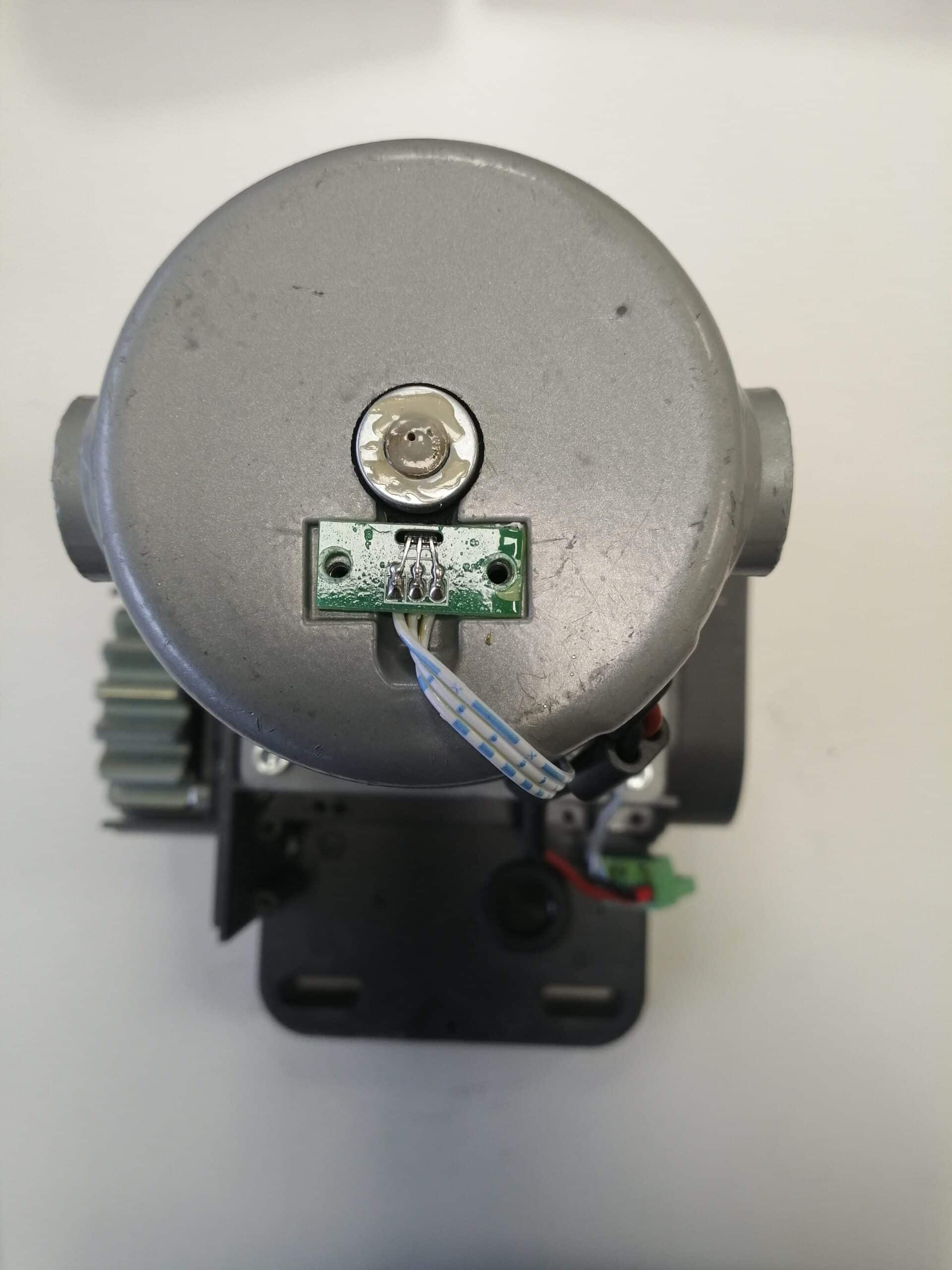

Dévissez les deux vis cruciformes de maintien de la carte effet Hall sur le moteur électrique

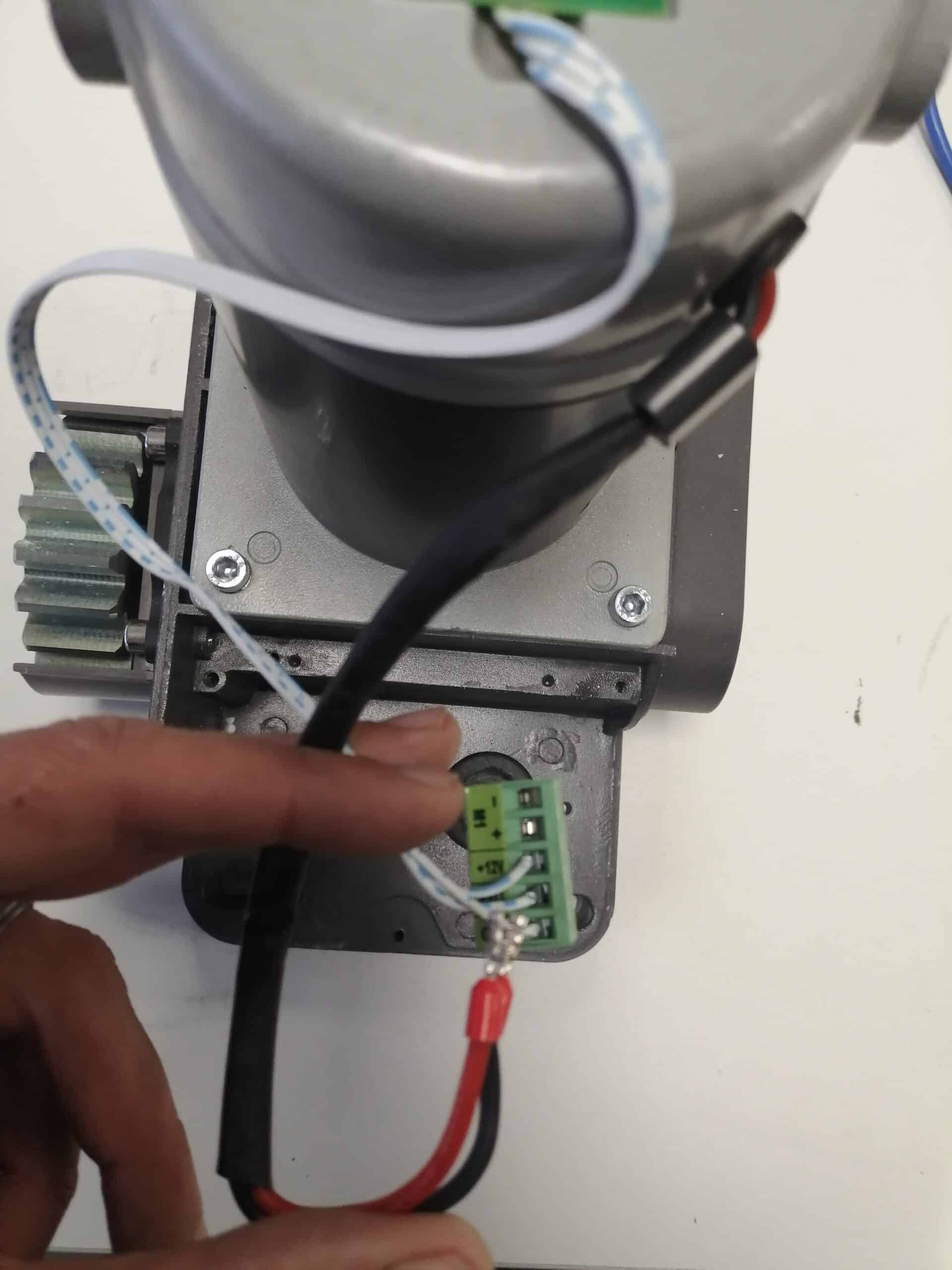

Etape 3 : Dévisser les câbles moteur du bornier

Enlevez les fils moteur du bornier de la carte à l’aide d’un petit tournevis plat

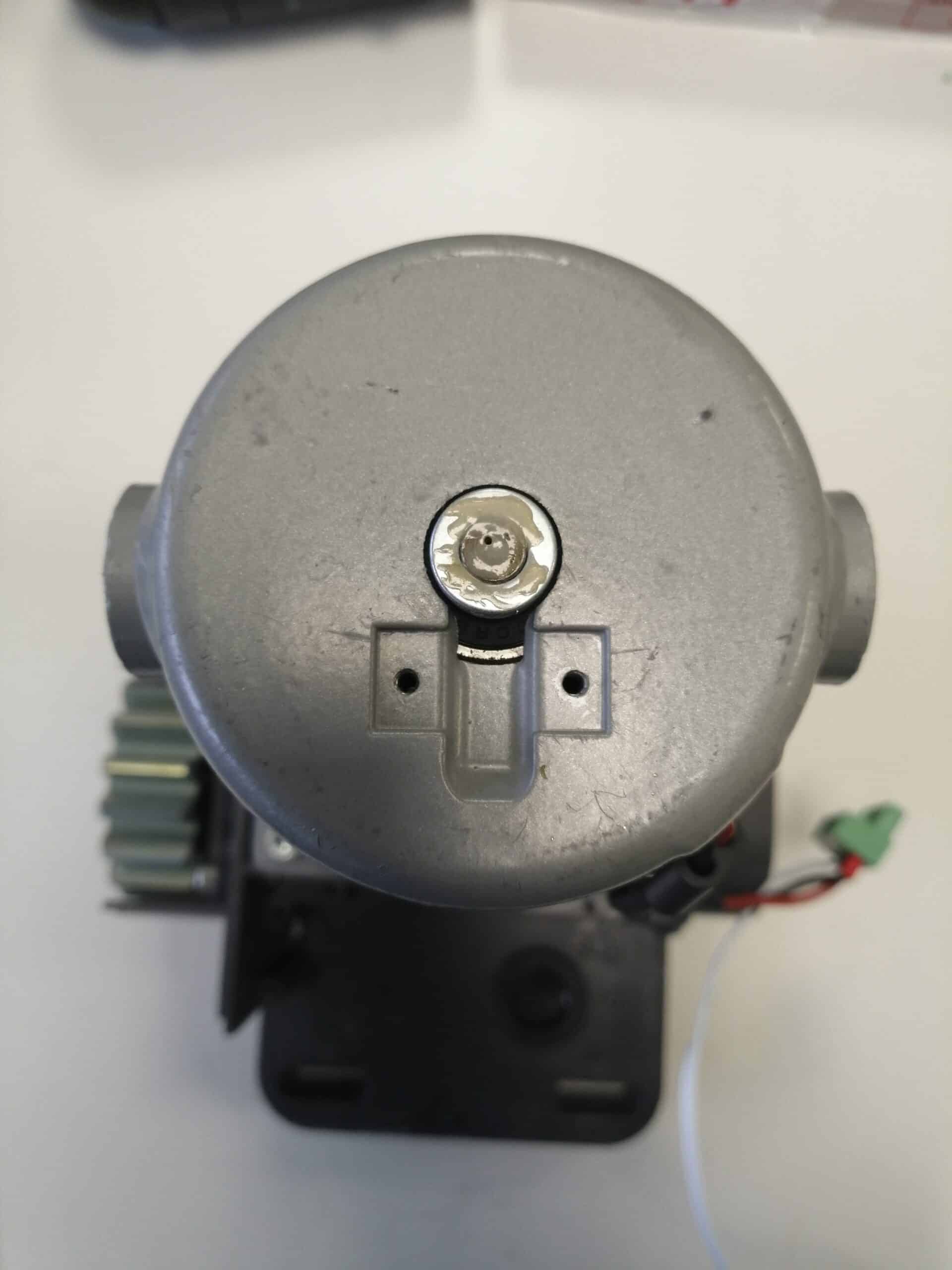

Etape 4 : Enlever la carte effet Hall

Enlevez la carte effet Hall du moteur électrique

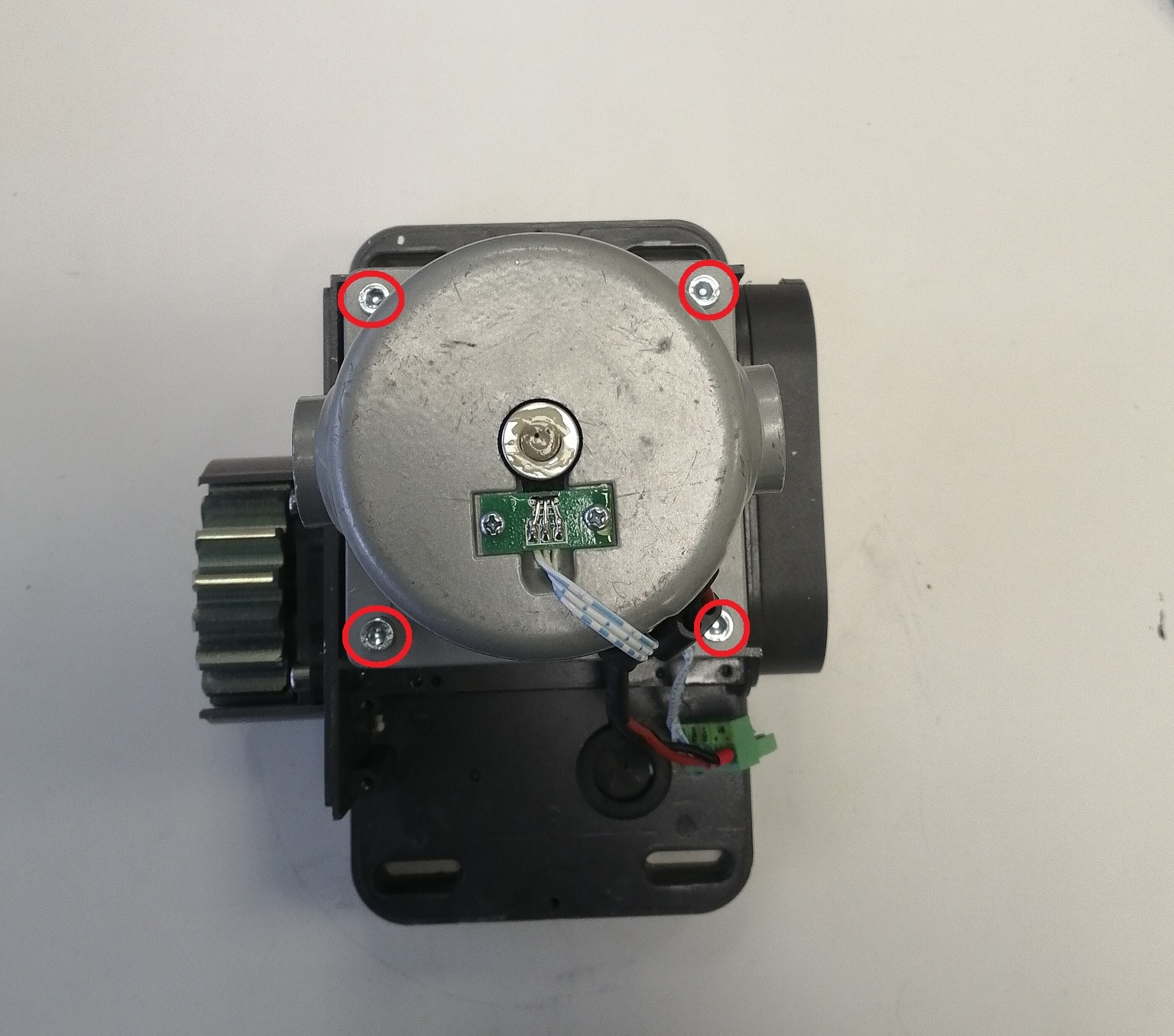

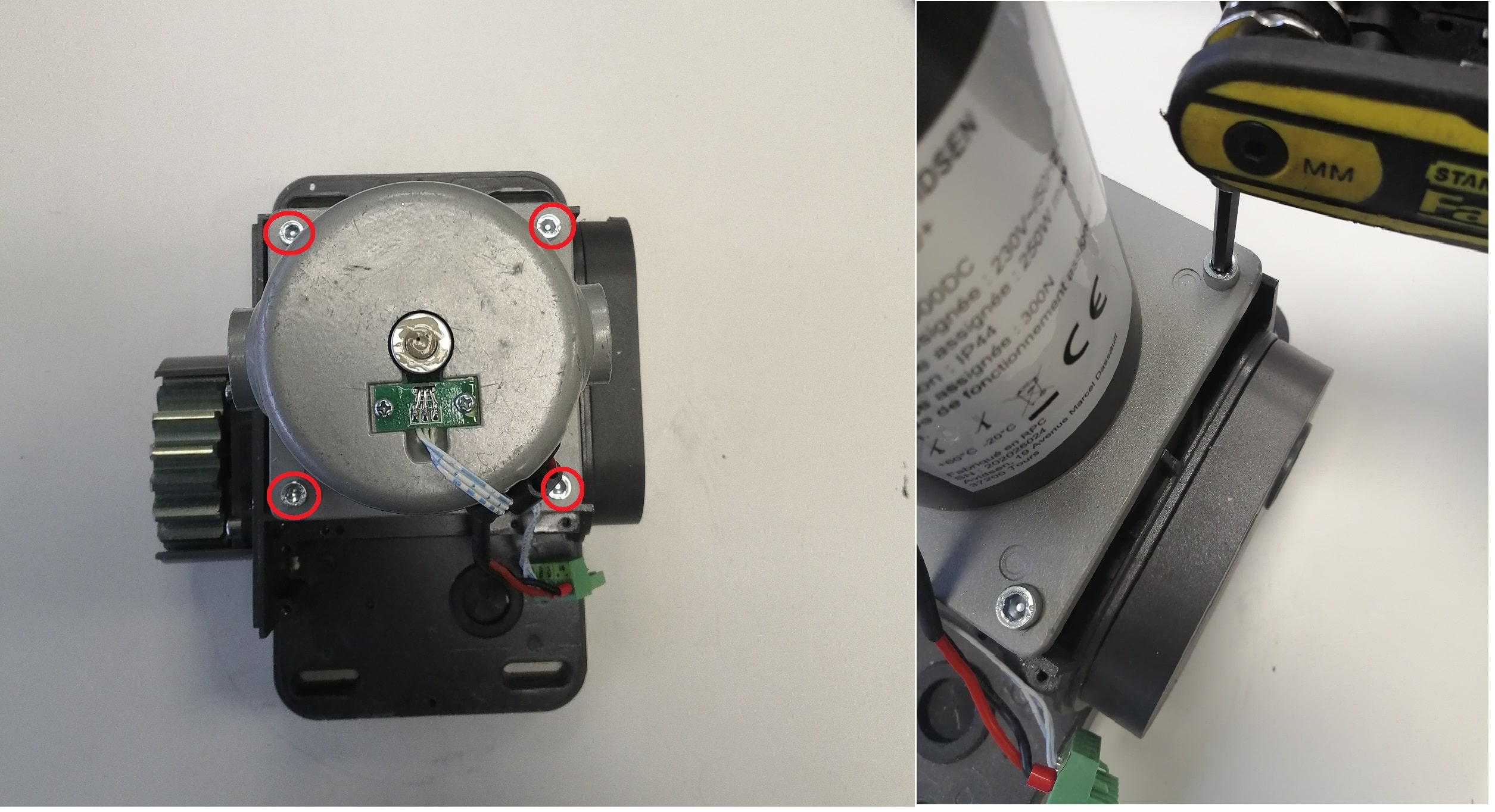

Etape 5 : Enlever les vis moteur

Dévissez les 4 vis BTR à l’aide d’une clé BTR de 5.

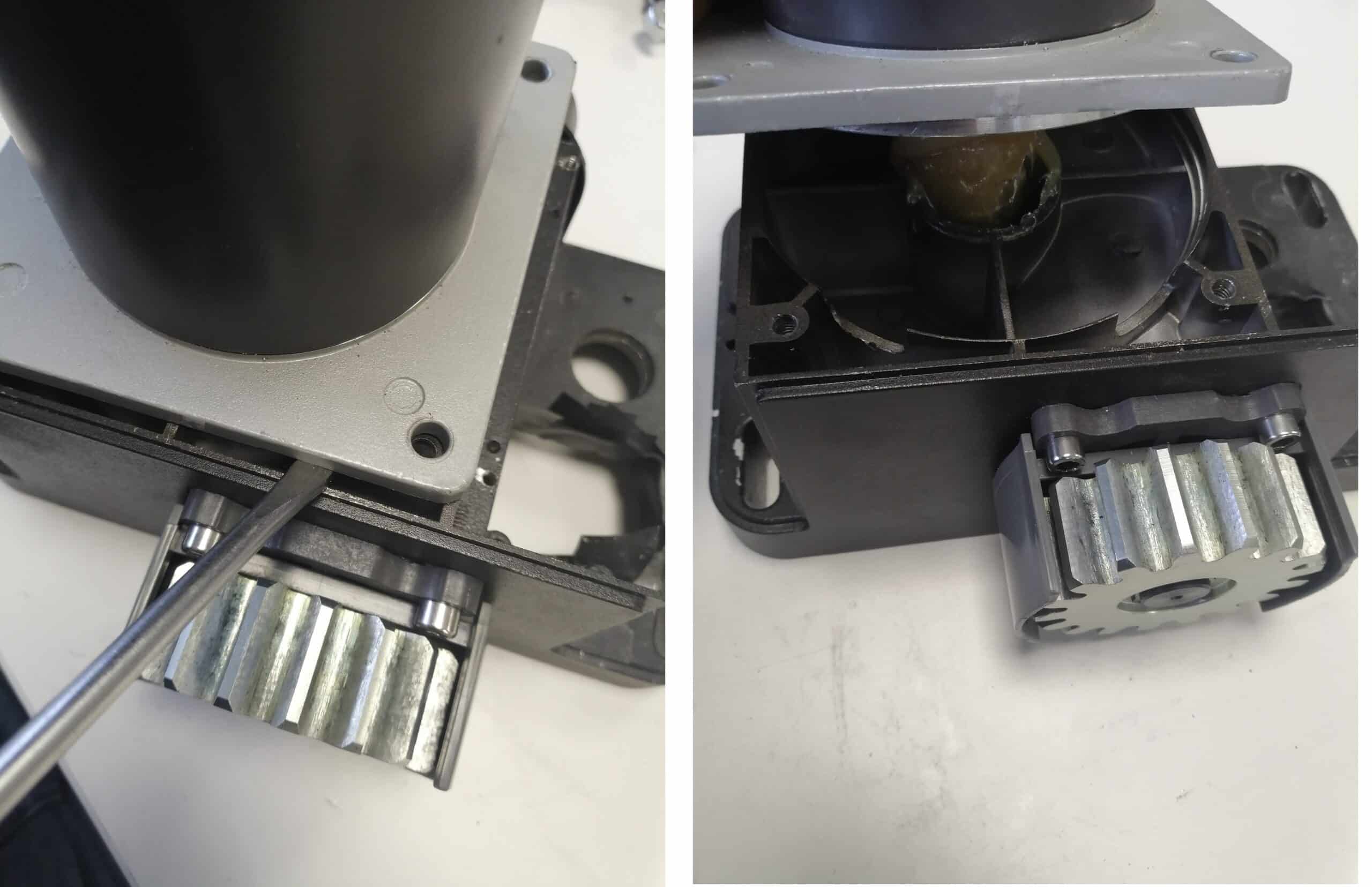

Etape 6 : Extraire le moteur électrique

Soulevez le moteur pour procéder à son extraction. Vous pouvez utiliser un tournevis plat pour faire levier et vous aider à soulever le moteur.

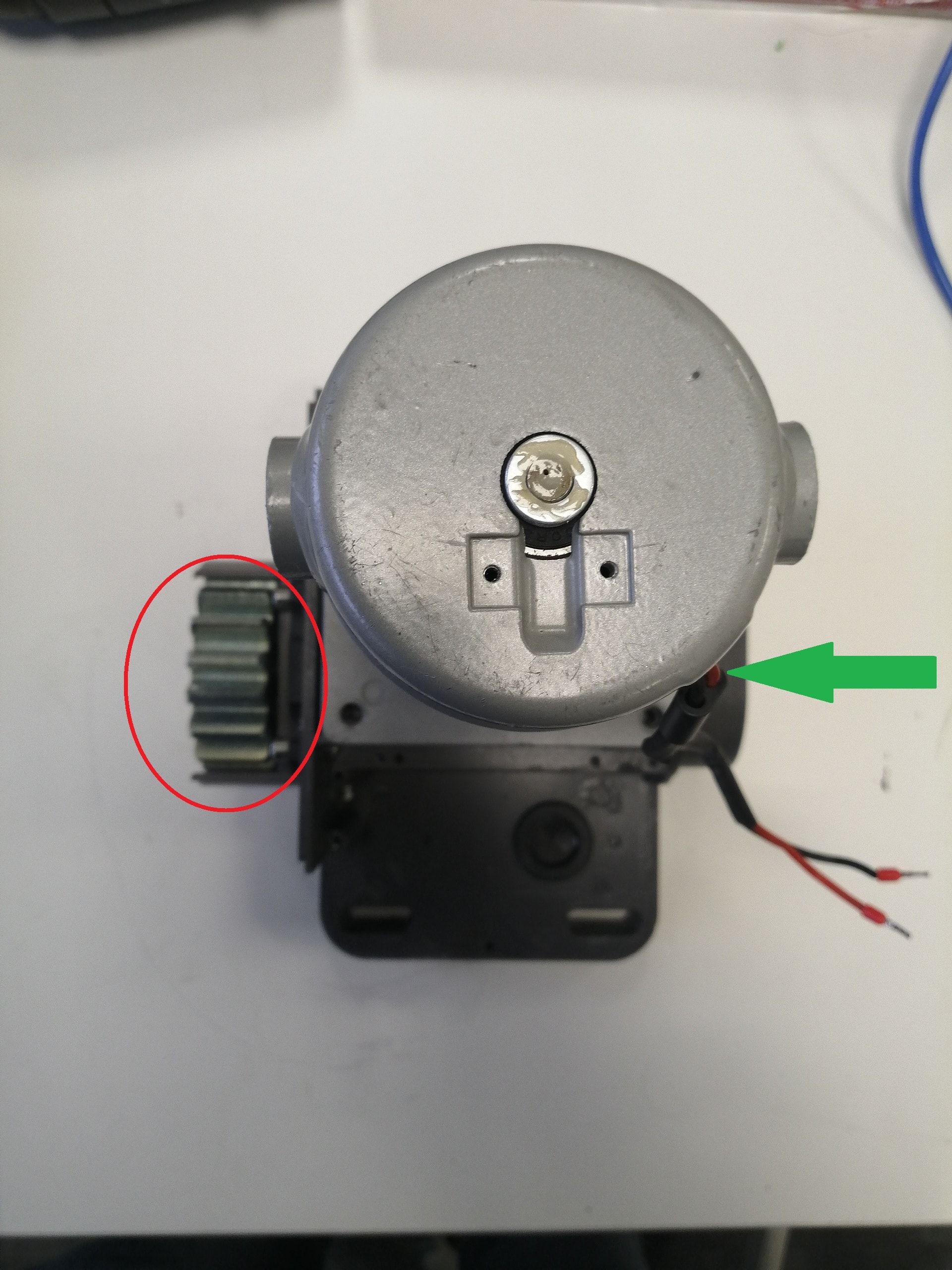

Etape 7 : Remettre le nouveau moteur électrique

Remettez le nouveau moteur électrique en faisant attention à la position de la sortie de câble (flèche verte) par rapport à la roue dentée (cercle rouge).

Etape 8 : Remettre la carte effet hall

Repositionnez la carte effet hall.

Positionnez les pattes du composant vers le haut.

Etape 9 : Remonter le moteur

Revissez la carte effet Hall, le moteur électrique et le support carte.

Etape 10: Remettre les câble les câble

Revissez les fils moteurs sur le bornier.
