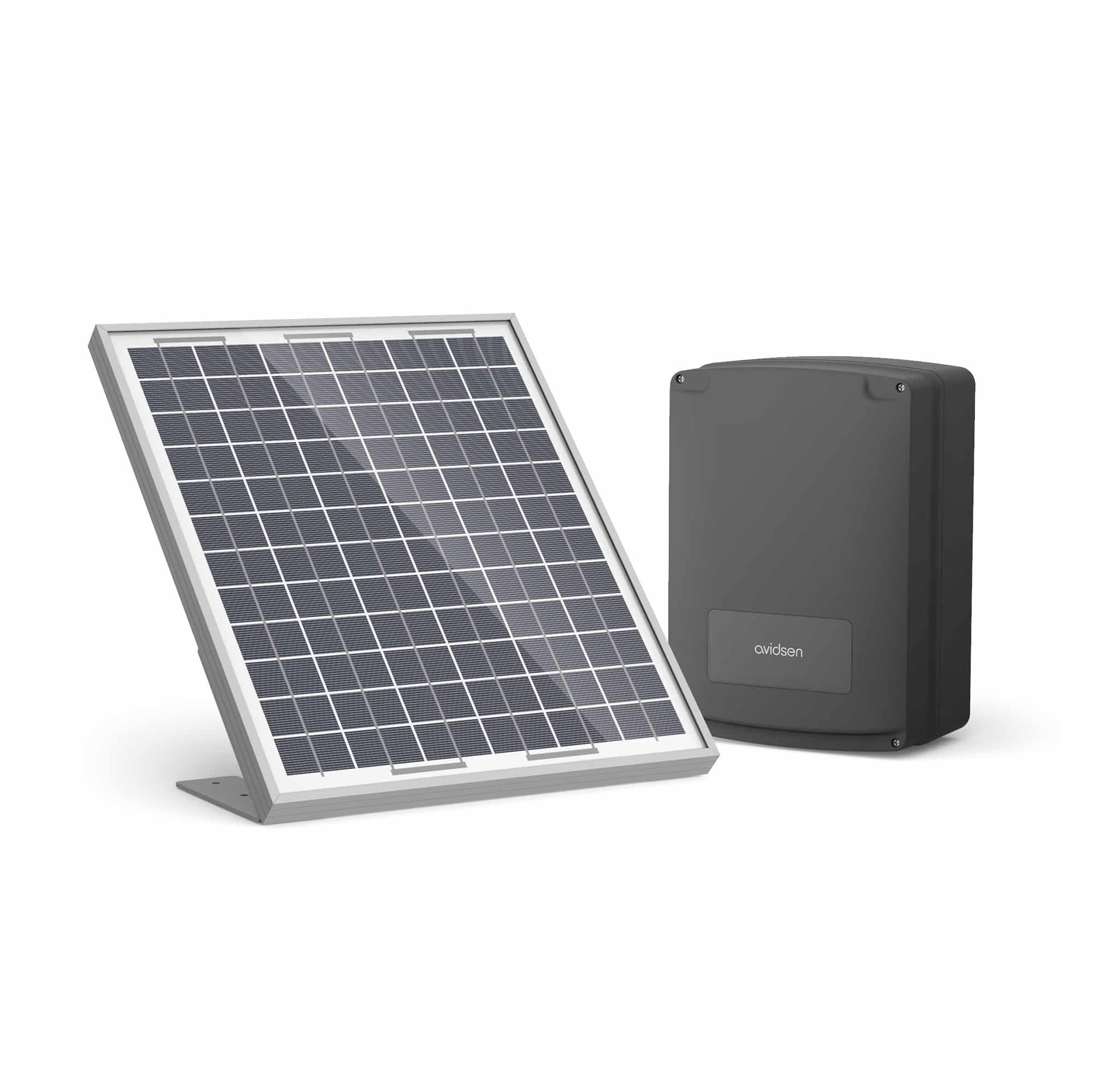

In questo tutorial analizzeremo i punti di misurazione da effettuare per verificare il corretto funzionamento di kit solare Avidsen 114375.

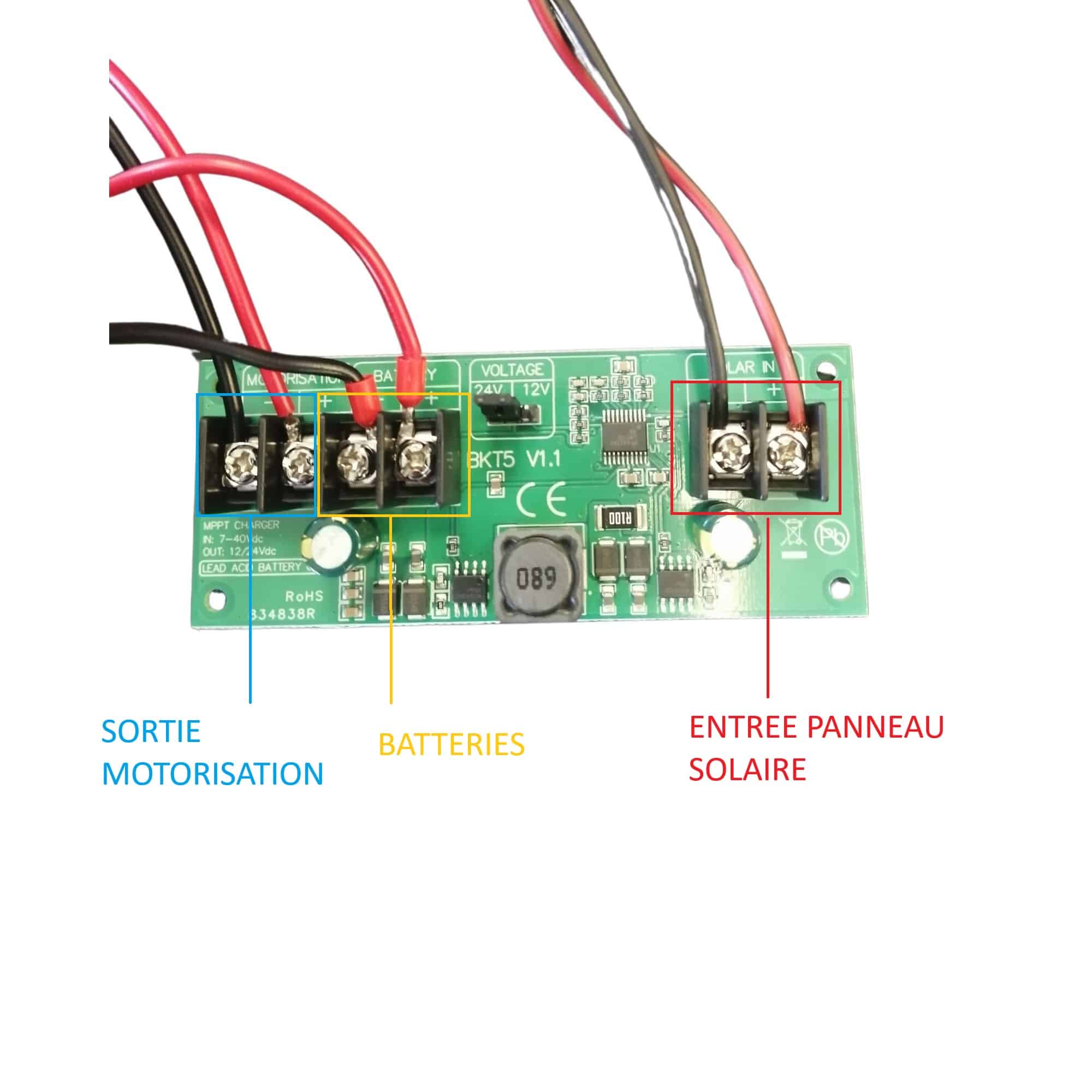

Qui di seguito troverai i terminali corrispondenti sulla scheda MPPT del kit solare
Consulta il sito collegamento per un elenco di batterie da utilizzare con l’attuale gamma di motori a 24V.

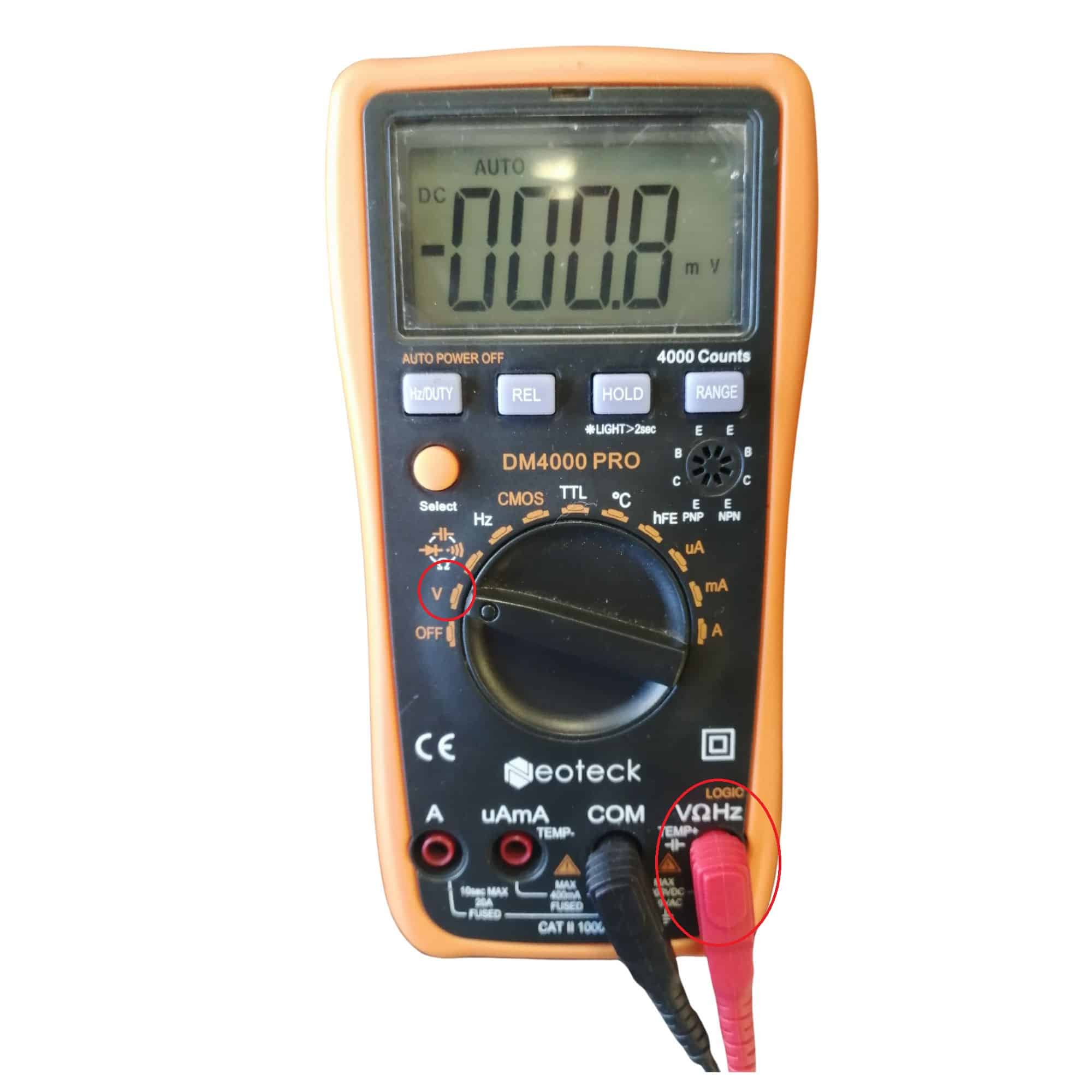

Prendi un multimetro e impostalo per misurare la tensione (Vdc). Se hai un multimetro con indicatore, imposta la manopola su 200V.

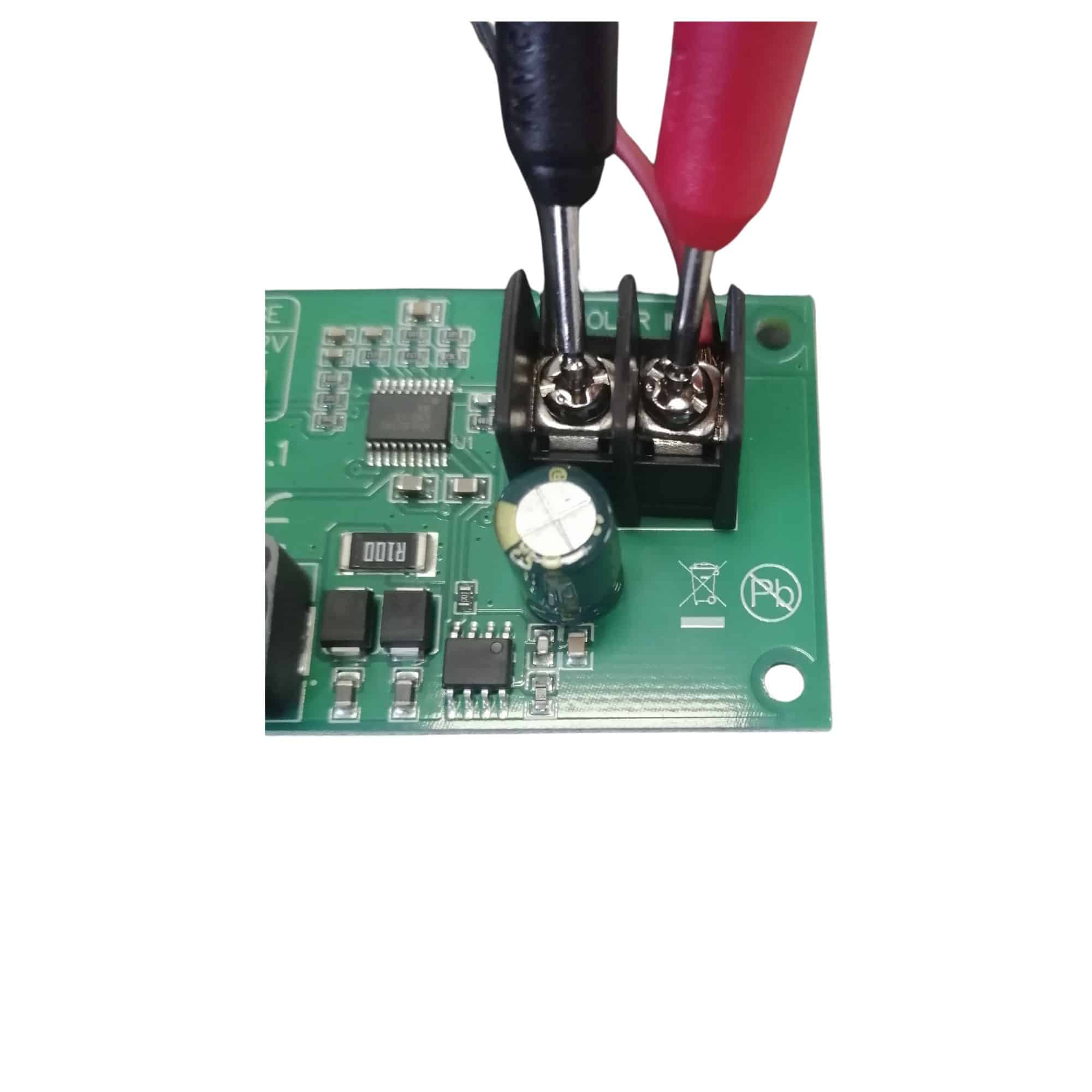

Posiziona le sonde del multimetro sull’ingresso SOLAR IN della scheda MPPT.
Metti il sensore rosso (V) su SOLAR IN + e il sensore nero (COM) su SOLAR IN -.
Correggi la polarità di collegamento pannello se necessario.
Se la tensione visualizzata è di circa 5 V, pannello non sta producendo abbastanza energia per caricare le batterie. Controlla l’orientamento di pannello e la quantità di luce solare che riceve. La corrente di carica delle batterie è di 0mA. Le batterie non verranno caricate.

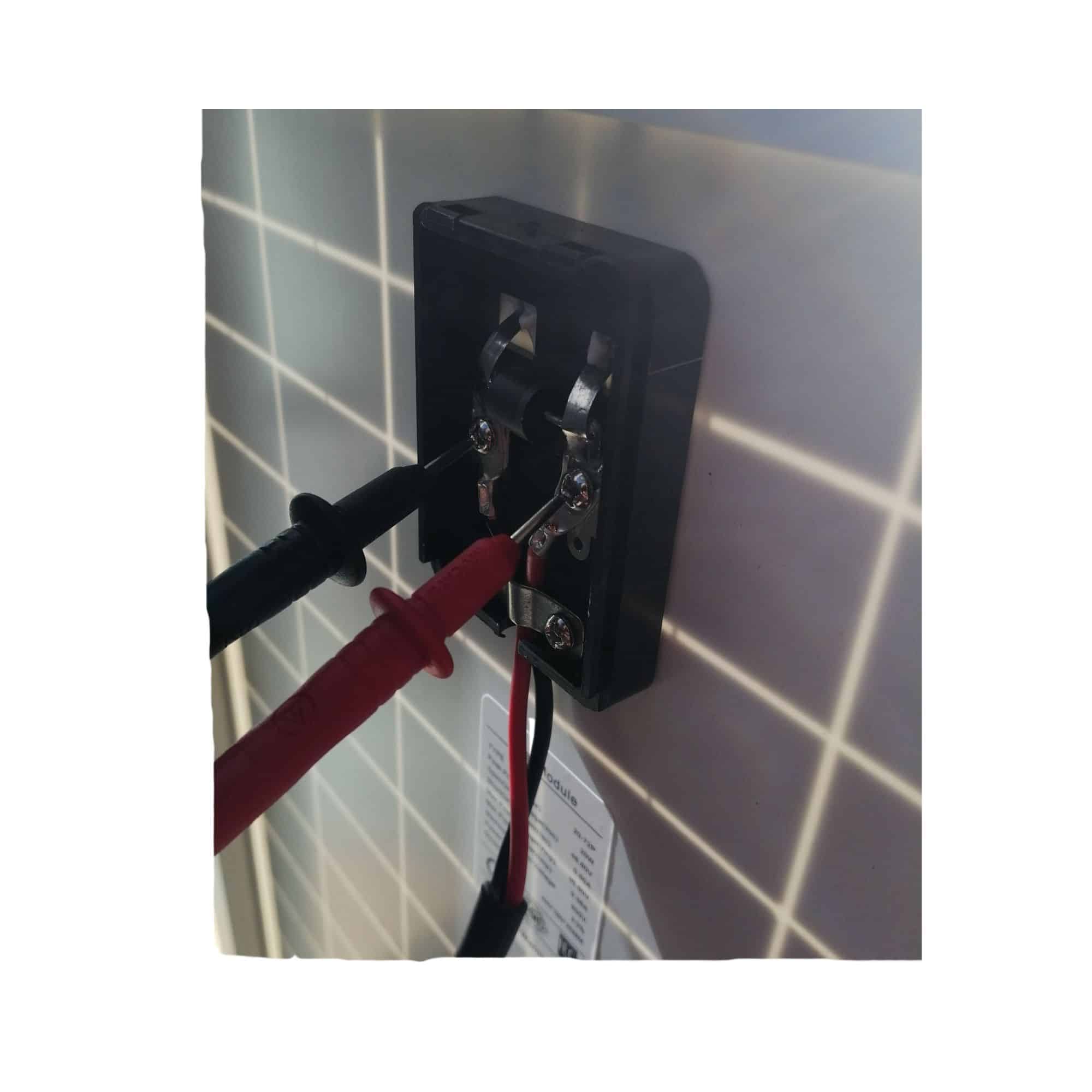

Scollegare pannello solare dalla scheda MPPT e misurare la tensione sui fili provenienti da pannello.

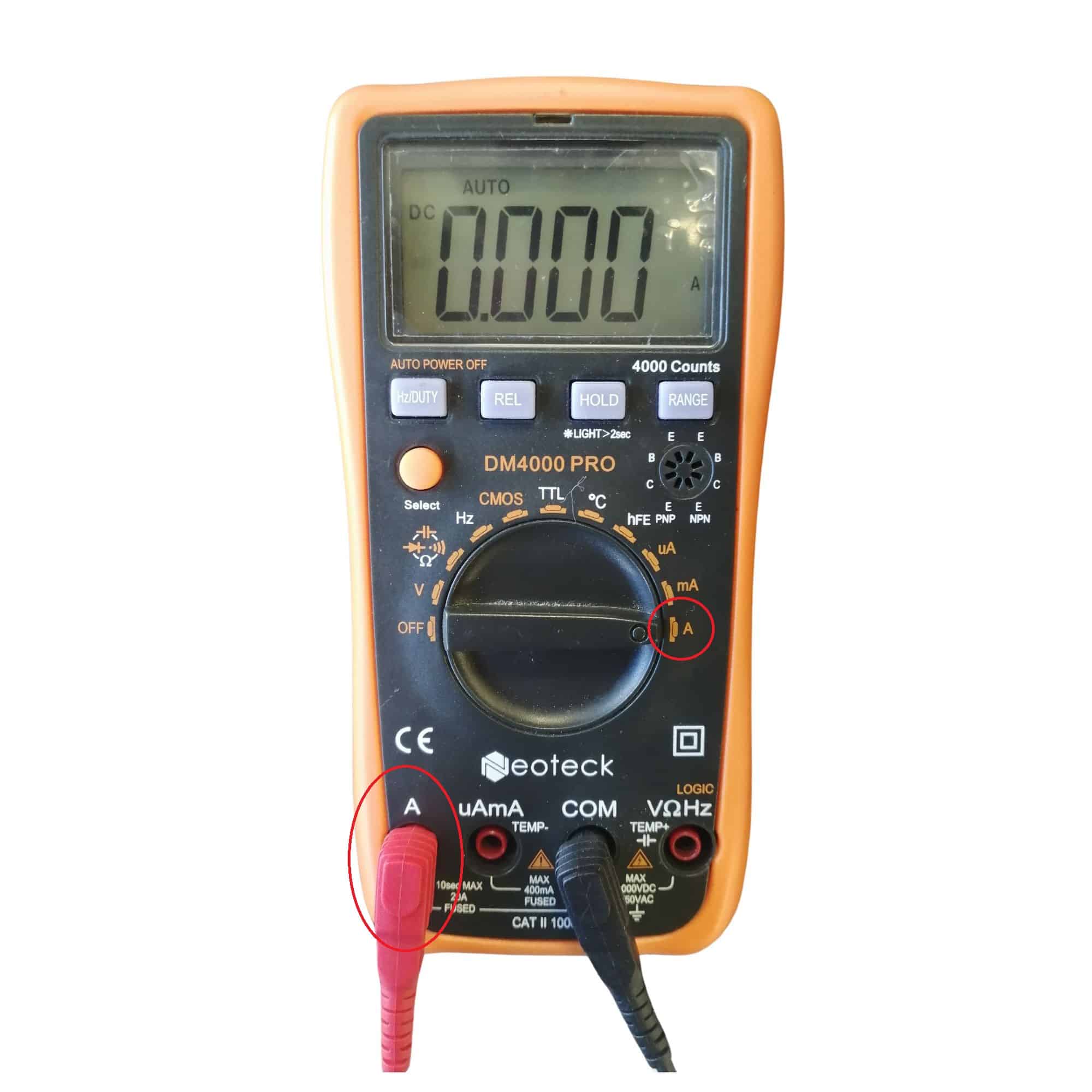

Prendi un multimetro e impostalo per misurare la corrente (A)
Posiziona la sonda rossa sull’ingresso 10 A del multimetro.
Effettua la misurazione su pannello o sui fili in ingresso alla scheda MPPT, posizionando una sonda per ogni filo.
Corrente prevista (varia in base alla luce del sole): Massimo 500mA
Poi ricollega il sito pannello solare alla scheda MPPT.
Prendi un multimetro e impostalo per misurare la tensione (Vdc). Se hai un multimetro con indicatore, imposta la manopola su 20V.

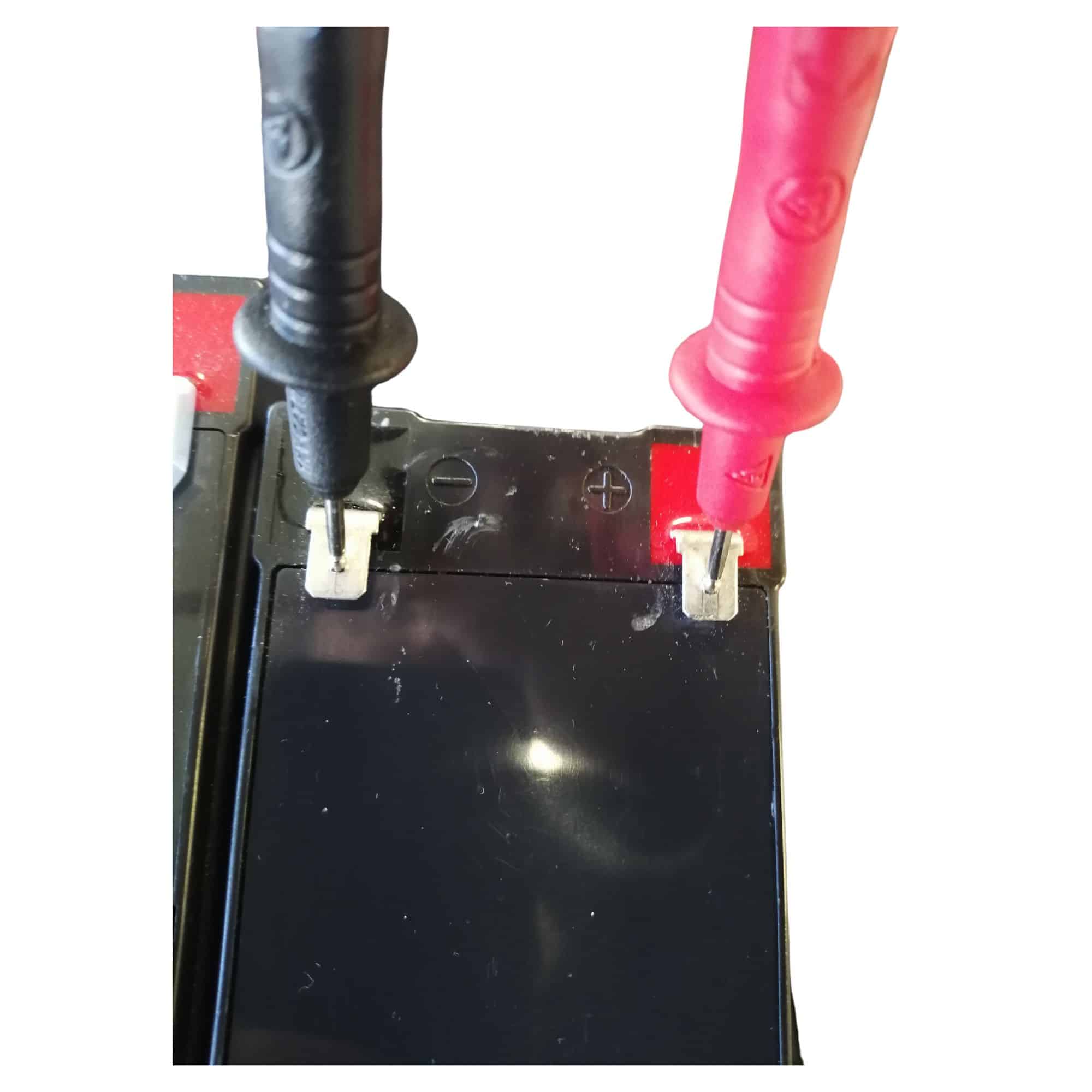

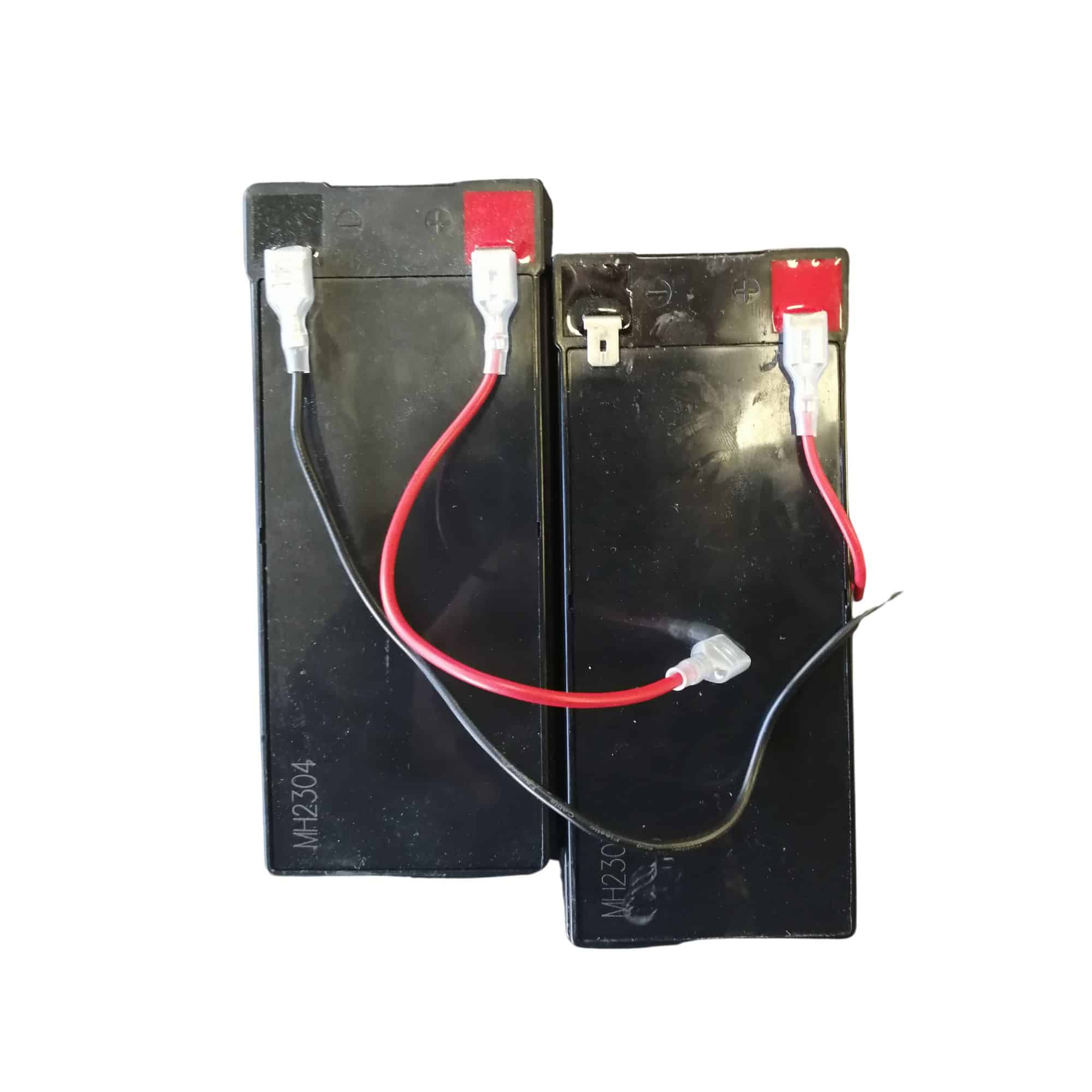

Posiziona le sonde su ogni terminale di batteria.
Tensione prevista: Tra 12,1V e 13V
Se la tensione è inferiore, batteria non funzionerà correttamente.
Se batteria è a 12 V, collega un dispositivo a 12 V a batteria e verifica se la tensione scende o rimane stabile.
Prendi un multimetro e impostalo per misurare la tensione (Vdc). Se hai un multimetro con indicatore, imposta la manopola su 200V.

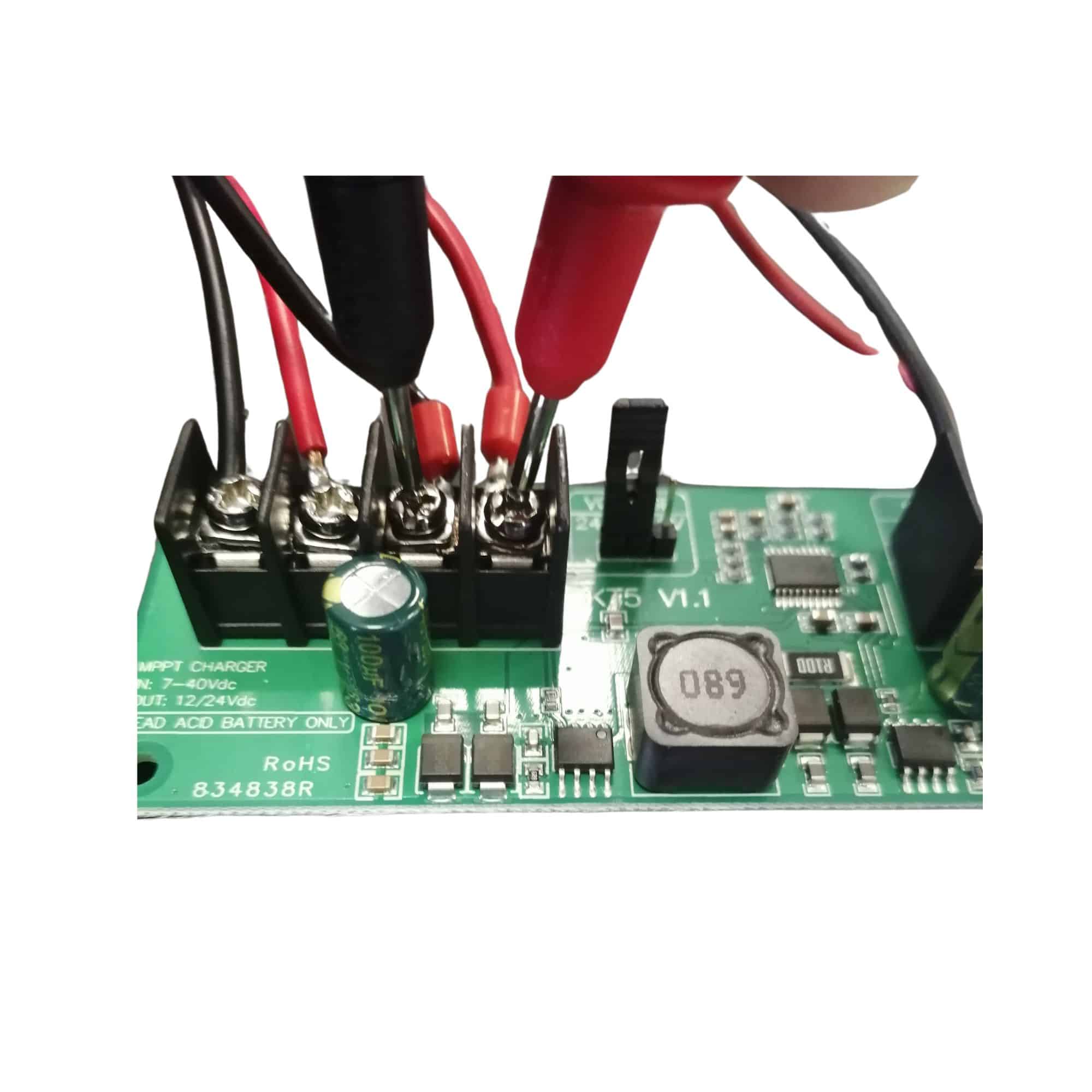

Imposta le sonde del multimetro su BATTERIA + e -.
Tensione prevista: 27VDC
Se si legge 0V, la scheda MPPT è fallita.
Prendi un multimetro e impostalo per misurare la corrente (A)
Posiziona la sonda rossa sull’ingresso 10 A del multimetro.

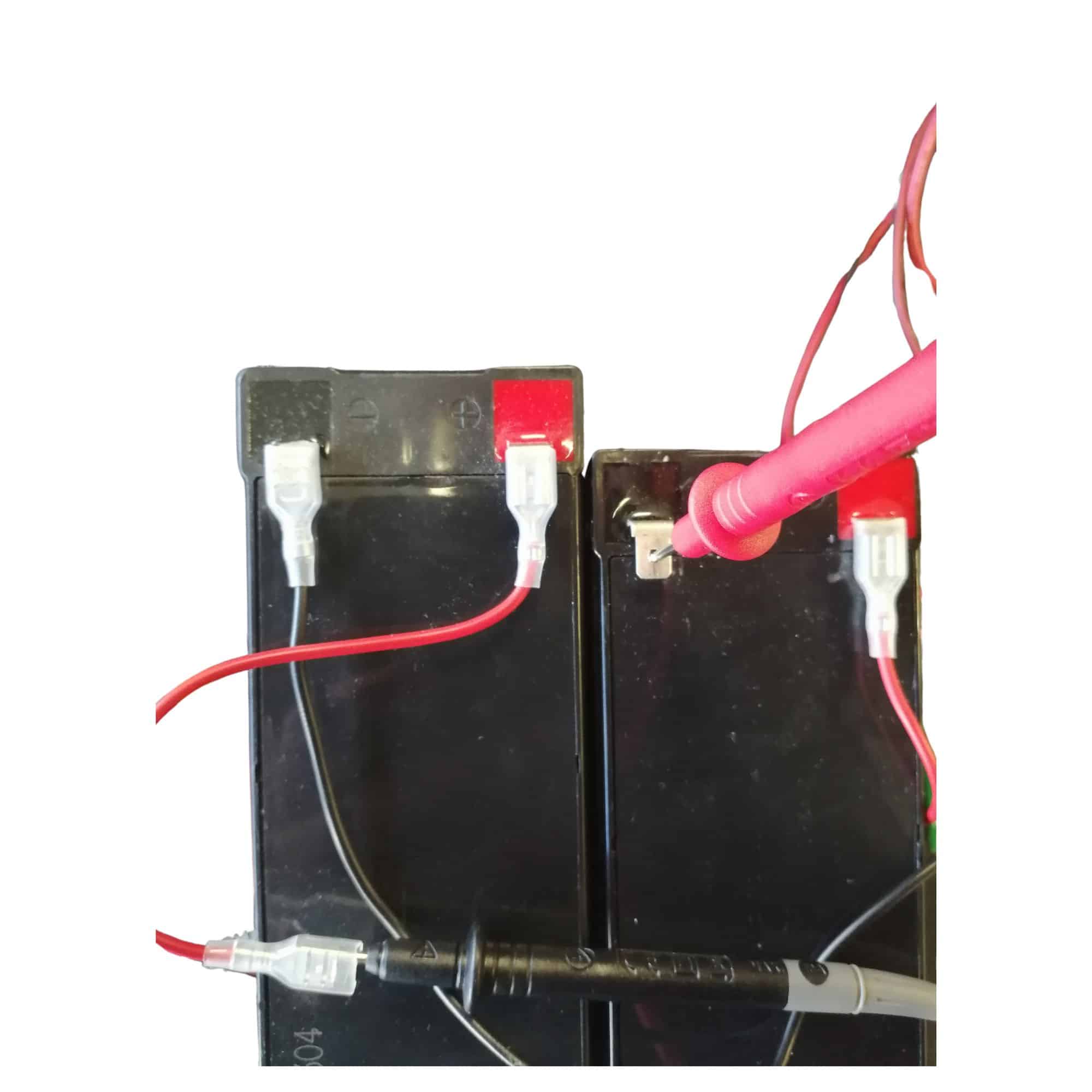

Scollegare uno dei terminali della batteria.
Posiziona una sonda sul terminale libero e l’altra sul terminale libero di batteria.
Corrente prevista (variabile a seconda della richiesta di carica della batteria e della quantità di luce solare): Tra 50mA e 300mA circa.
Se non si misura alcuna corrente, la scheda MPPT è difettosa.
Se la corrente varia (aumentando o diminuendo) è solo perché la scheda MPPT sta calcolando la corrente di carica migliore.
Prendi un multimetro e impostalo per misurare la tensione (Vdc). Se hai un multimetro con indicatore, imposta la manopola su 200V.

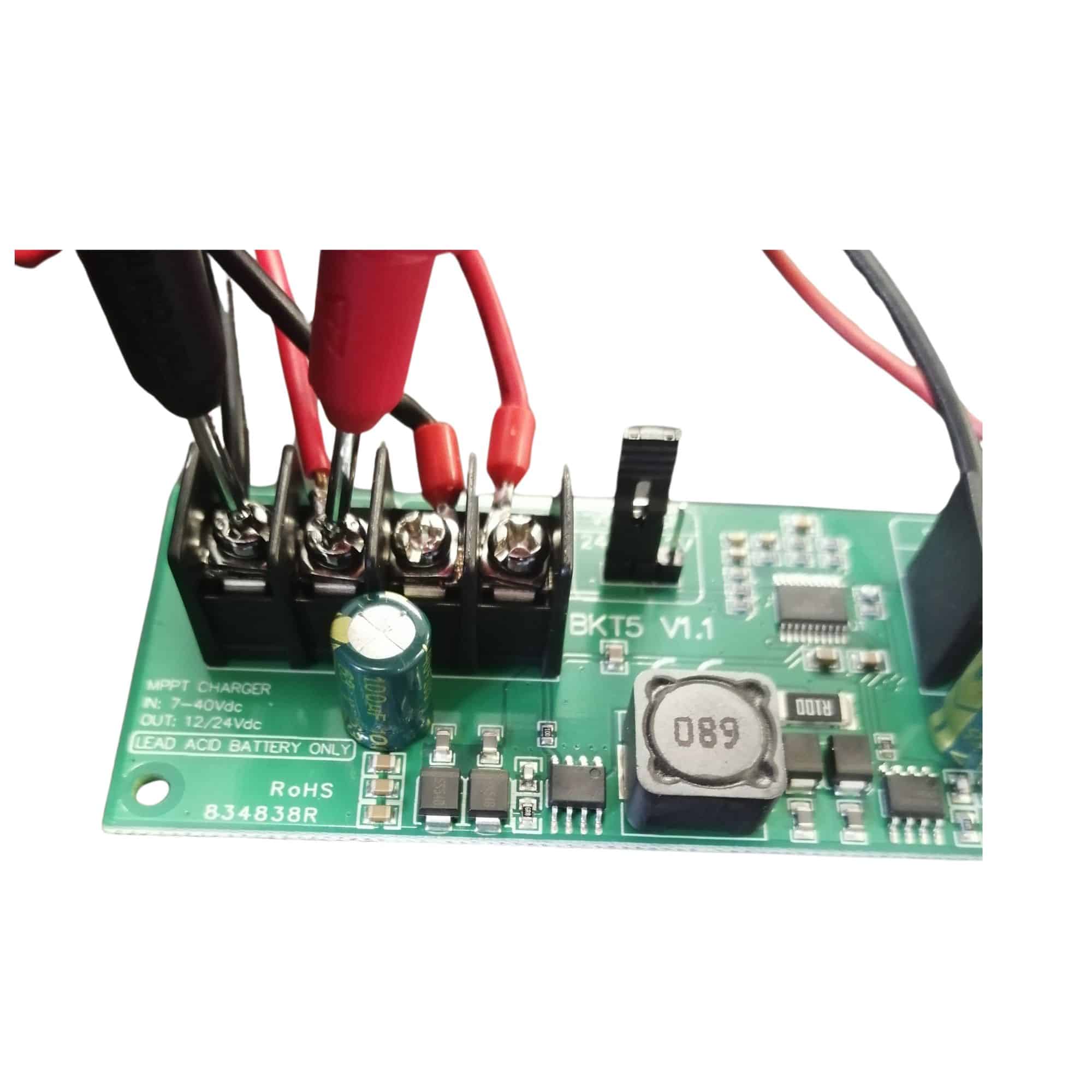

Posiziona i sensori sui terminali di uscita MOTORISATION della scheda MPPT.
Tensione prevista: 27VDC
Se misuri 0V, la scheda MPPT è fuori uso.
Per verificare che il collegamento tra la scheda MPPT e l’attuatore sia corretto:

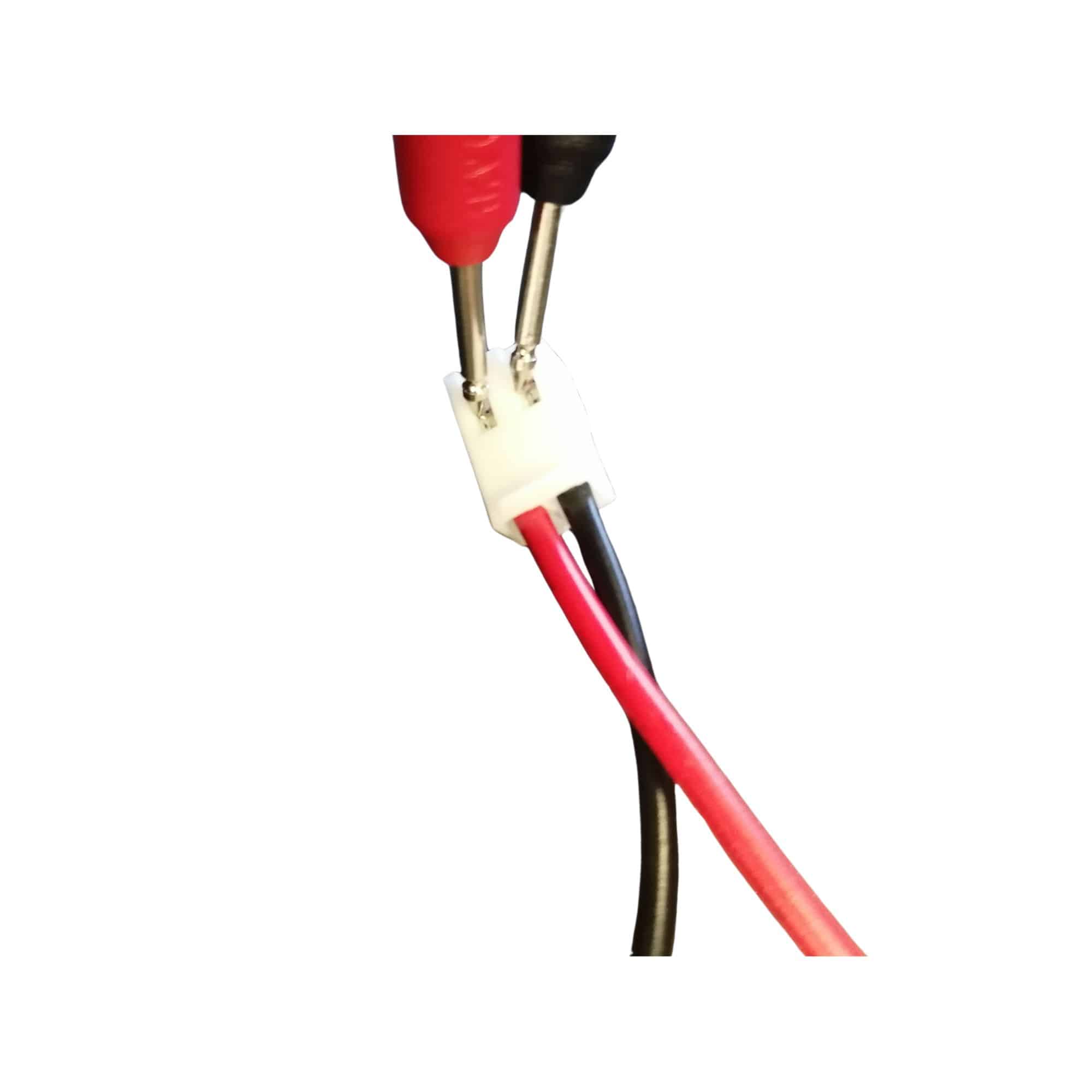

Posiziona i sensori sulle strisce metalliche del connettore (per le schede AVLO Battant 24V)
Tensione prevista: 27VDC
Se misuri 0V, controlla il collegamento tra la scheda MPPT e il connettore.

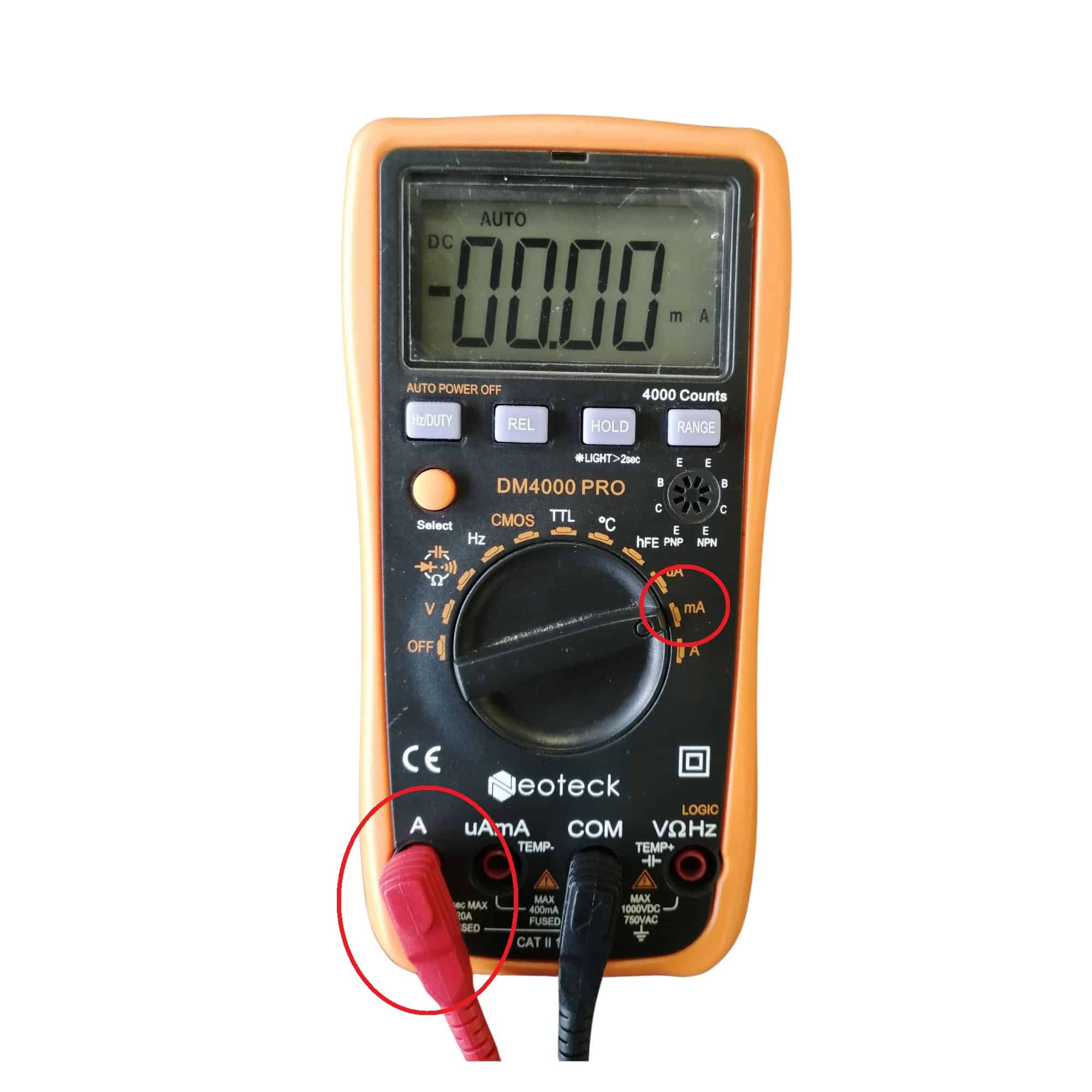

Prendi un multimetro e impostalo per misurare la corrente (mA).
Scollegare uno dei terminali della batteria.
Posiziona una sonda sul terminale libero e l’altra sul terminale libero di batteria.
Attuale attesa:
Scheda in modalità standby ma senza movimento del motore (luce verde accesa): 42mA
Scheda in modalità standby (luce verde spenta): 3,2mA
Scheda in modalità standby ma senza movimento del motore (luce verde accesa): 35mA
Scheda in modalità standby (luce verde spenta): 2mA
Se il valore della corrente sale brevemente, è perché la scheda elettronica ha captato un segnale radio a 433,92 MHz durante la misurazione.
Prendi un multimetro e impostalo per misurare la corrente (mA).

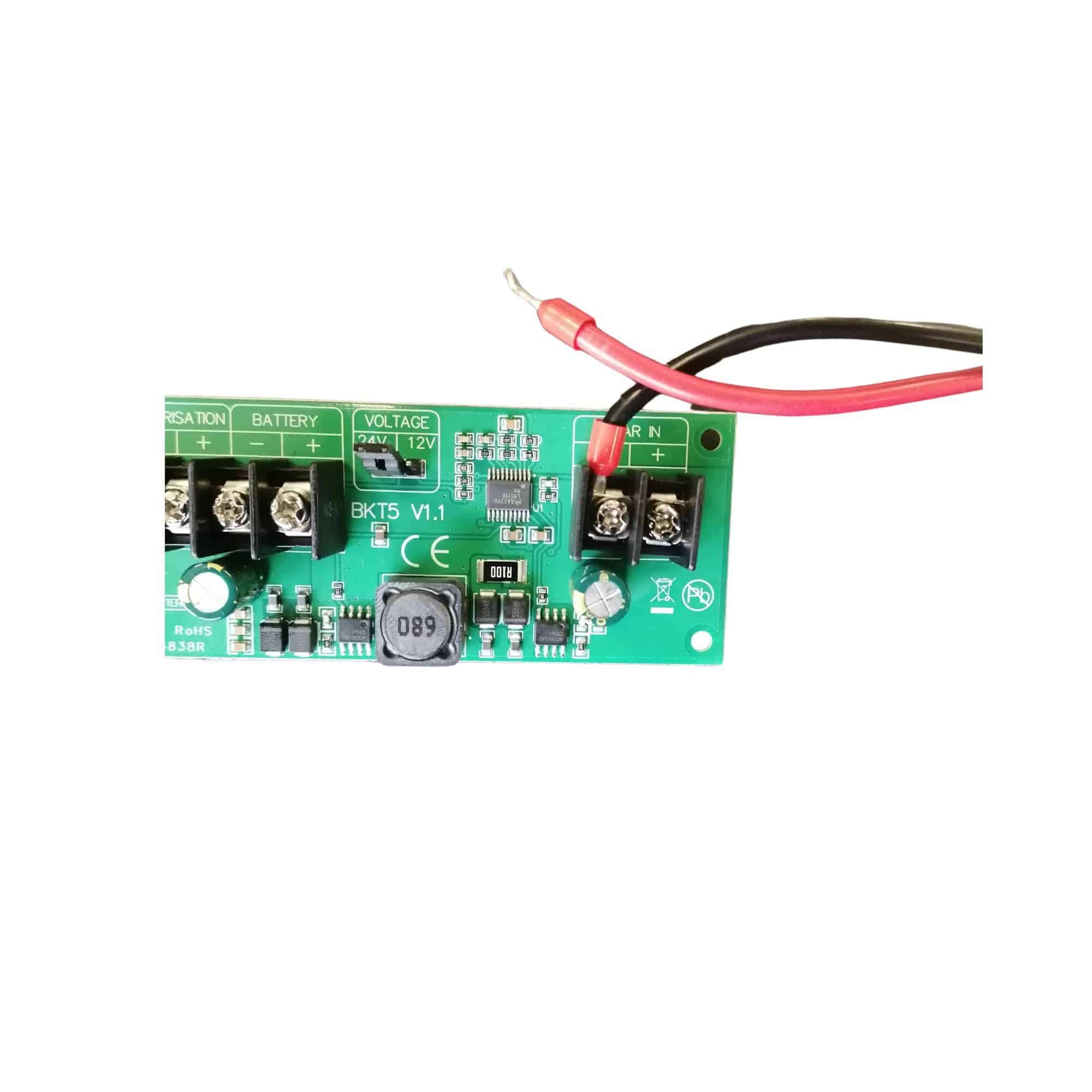

Scollegare il filo rosso da SOLAR IN

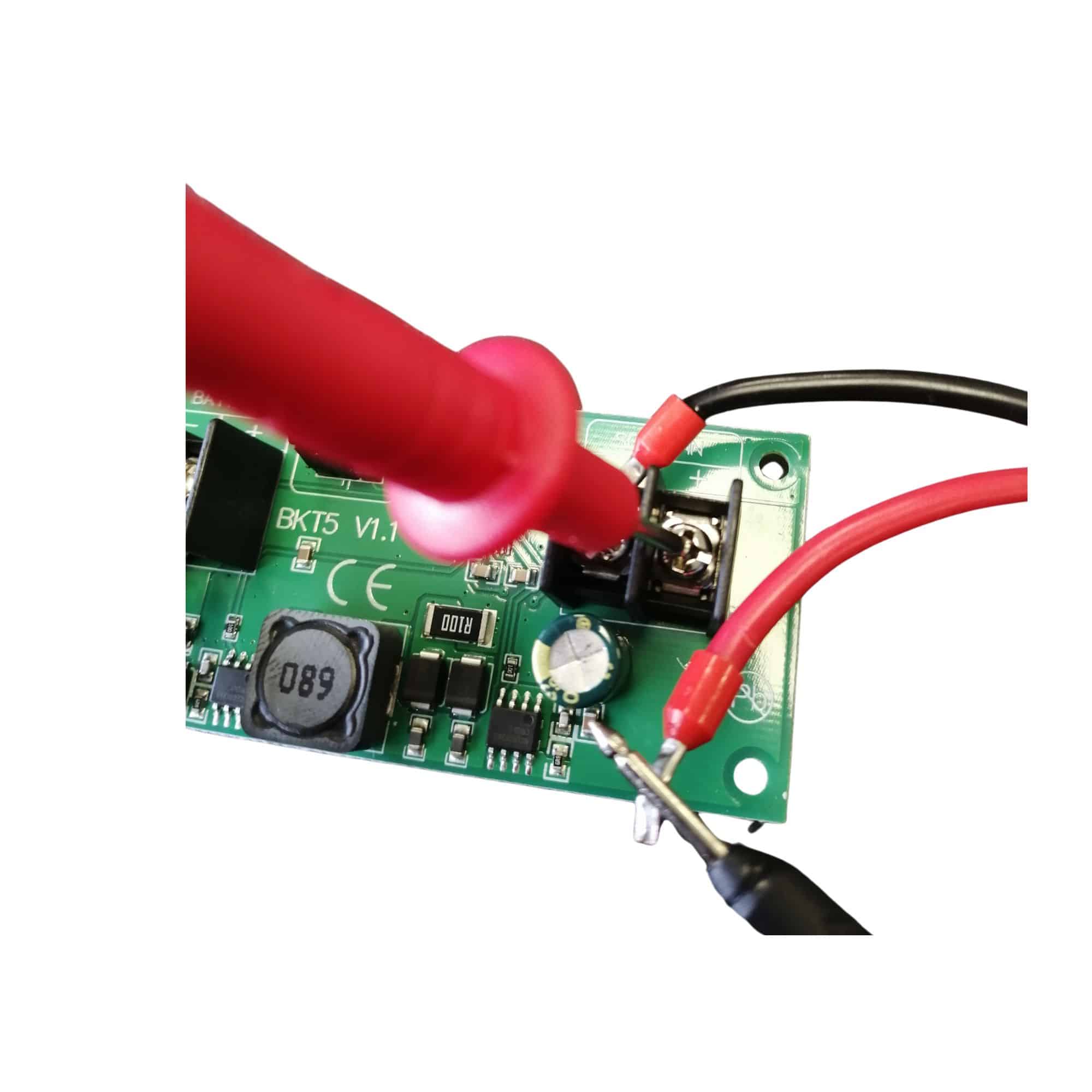

Posiziona una sonda del multimetro sul filo rosso di origine di pannello solare e posiziona l’altra sonda del multimetro sul terminale SOLAR IN + della scheda MPPT
Corrente prevista: 8mA
Se la corrente è 0mA, la scheda MPPT è fuori uso.

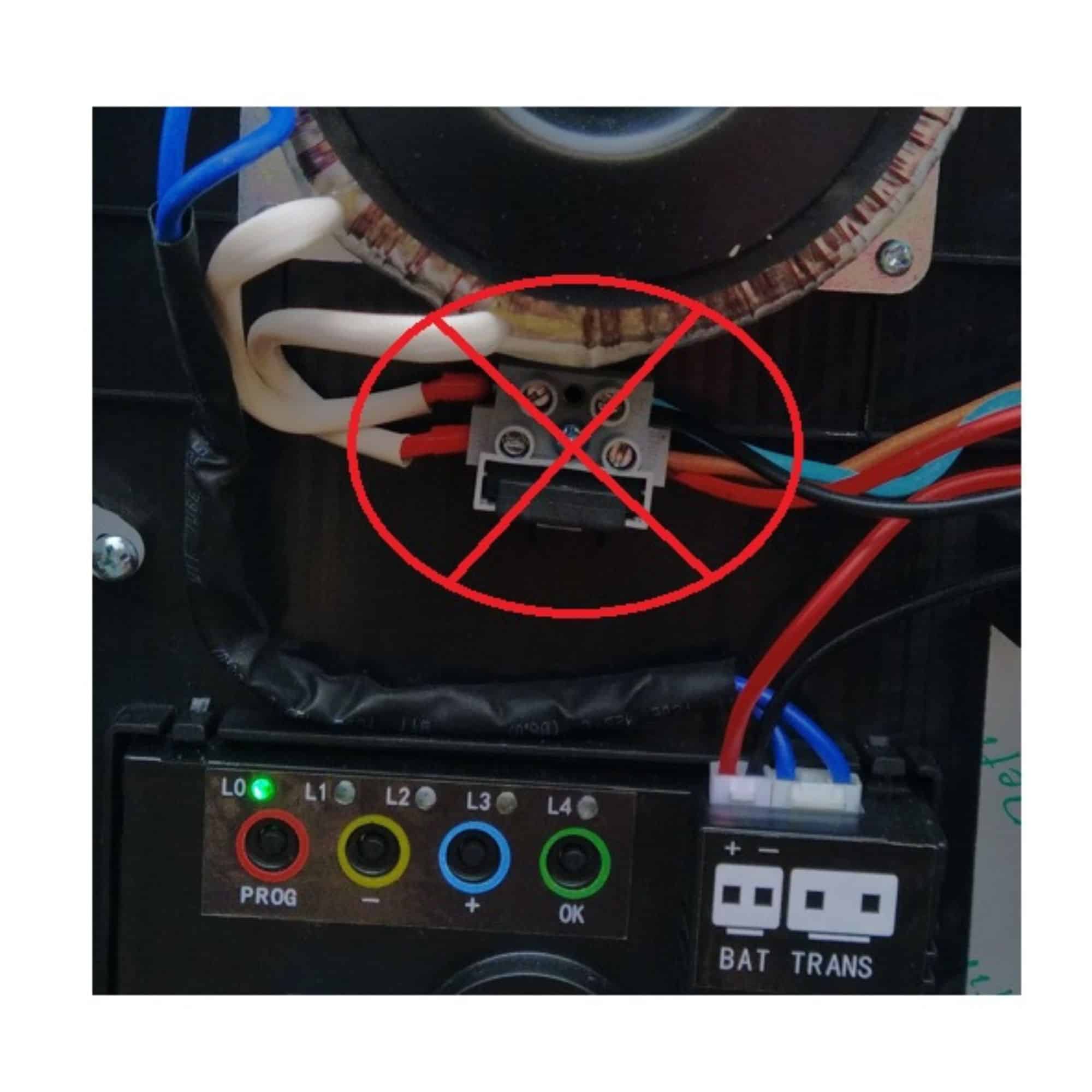

Non utilizzare in nessun caso il portafusibile del trasformatore per creare un collegamento tra il sito kit solare e l’automazione del cancello.
Altrimenti si verificherà una corrente di scarica permanente nella bobina del trasformatore, scaricando prematuramente le batterie.
pannello deve essere esposto a sud (in misura minore a sud-ovest).
pannello solare deve essere inclinato di 30°.
Il sole deve colpire direttamente pannello solare. Se il cielo è coperto, il carico sarà molto più basso o addirittura nullo, a seconda della copertura nuvolosa.
Se sul sito pannello solare c’è un’ombra anche parziale, le batterie non si ricaricano.
Pulisci regolarmente pannello solare con un panno morbido e asciutto
Controlla regolarmente le tensioni della batteria.
consigliato Le batterie devono essere ricaricate con un caricabatterie dedicato prima dell’inizio dell’inverno e talvolta anche durante se noti una perdita di velocità.
Le batterie devono essere scollegate da kit solare durante la ricarica.
