Αντικατάσταση του άξονα μετάδοσης ORANE 410

  1. Αρχική σελίδα
  2. Αντικατάσταση του άξονα μετάδοσης ORANE 410

Αντικατάσταση του άξονα μετάδοσης ORANE 410

Ακολουθήστε αυτό το βήμα προς βήμα σενάριο για να αντικαταστήσετε τον άξονα μετάδοσης κίνησης ενός κινητήρα ORANE 410.

Αυτό το σεμινάριο ισχύει για :

Avidsen - 114200 - Orane 410 / Avidsen - 114201 - Orane 510 / Avidsen - 114202 - Orane Connect / Avidsen - 114302 - Orane 420 / Thomson - 510062 - Sésame 250
Δυσκολία : Μέτρια
Απαιτούμενος χρόνος : 20 λεπτά λεπτά
Αριθμός σταδίων : 10
Mise à jour : Φεβρουάριος 2025

Απαιτούμενα υλικά:

Κλειδί ή κεφαλή BTR 4, μεγάλο κατσαβίδι με επίπεδη κεφαλή

Τα βήματα του σεμιναρίου :

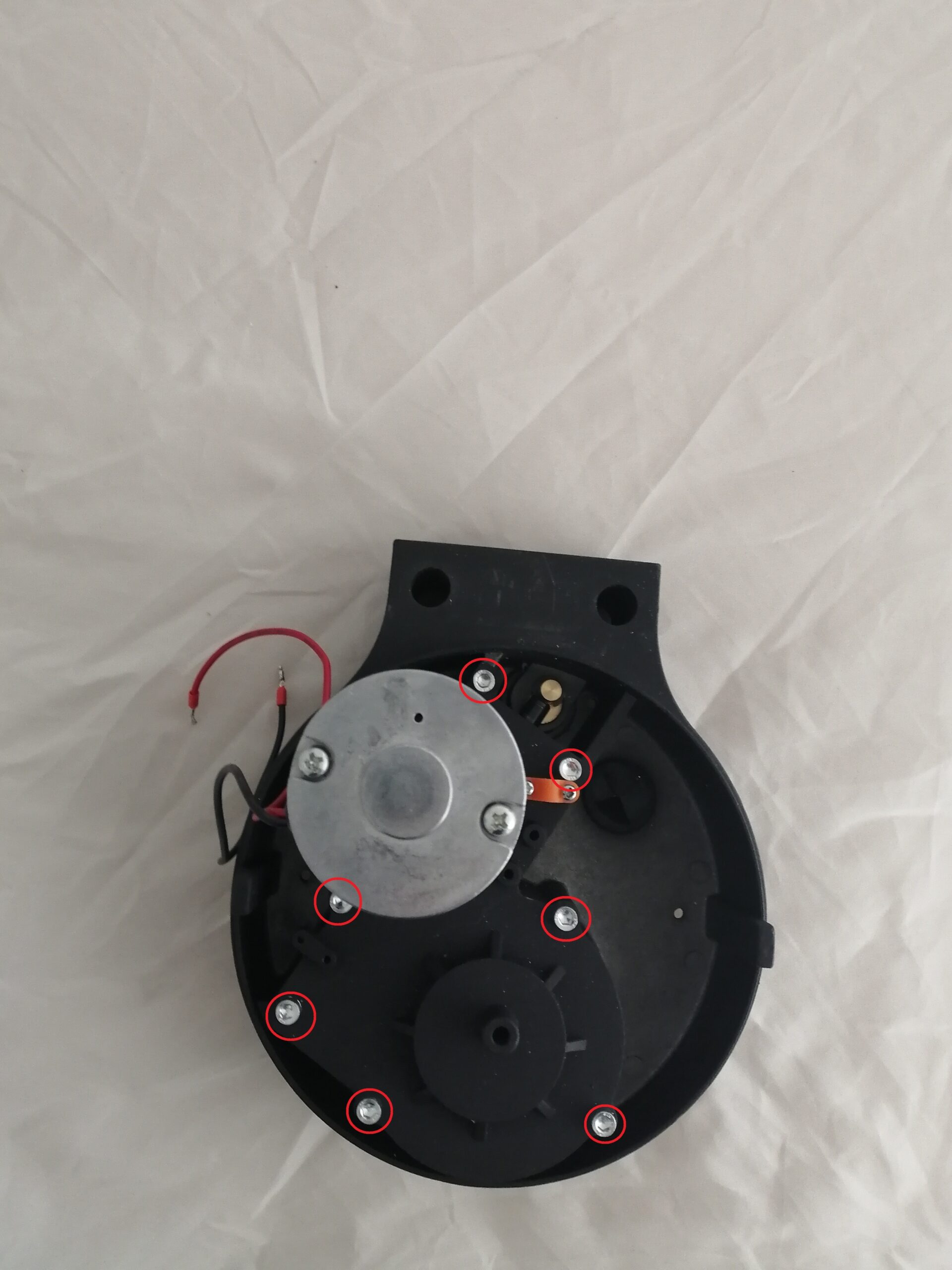

Βήμα 1: Εντοπίστε τις βίδες BTR

Εντοπίστε τις 7 βίδες BTR (κυκλωμένες με κόκκινο χρώμα).

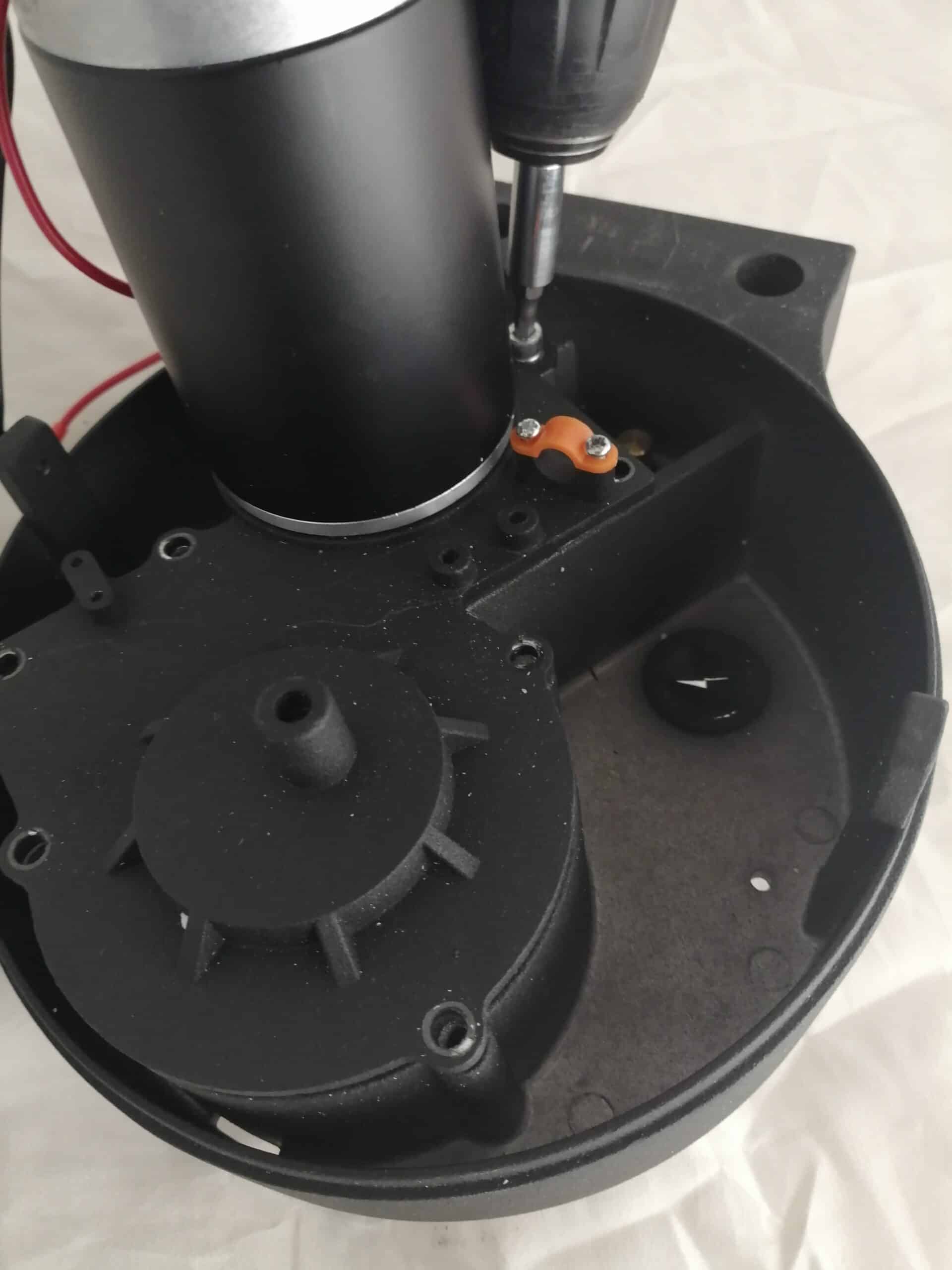

Συμβουλή: Ξεκινήστε το ξεβίδωμα

Οι βίδες μπορεί να είναι σφιχτές από το εργοστάσιο και να μην μπορούν να περιστραφούν με κατσαβίδι. Χρησιμοποιώντας ένα κλειδί BTR, ξεβιδώστε τις βίδες για να τις χαλαρώσετε. Μόλις η βίδα μπορεί να περιστραφεί ελεύθερα, μπορείτε να χρησιμοποιήσετε το κατσαβίδι για να προχωρήσετε πιο γρήγορα.

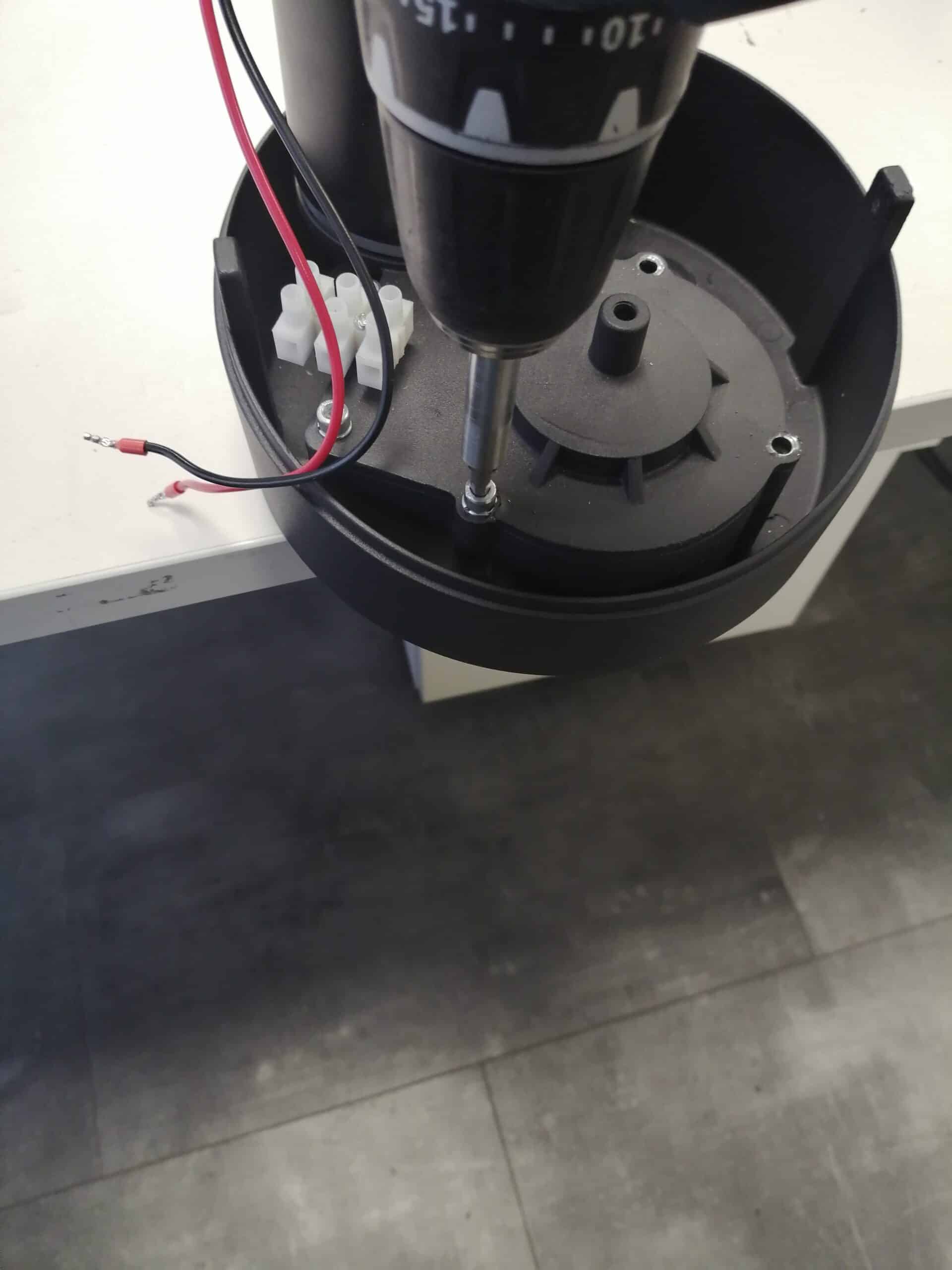

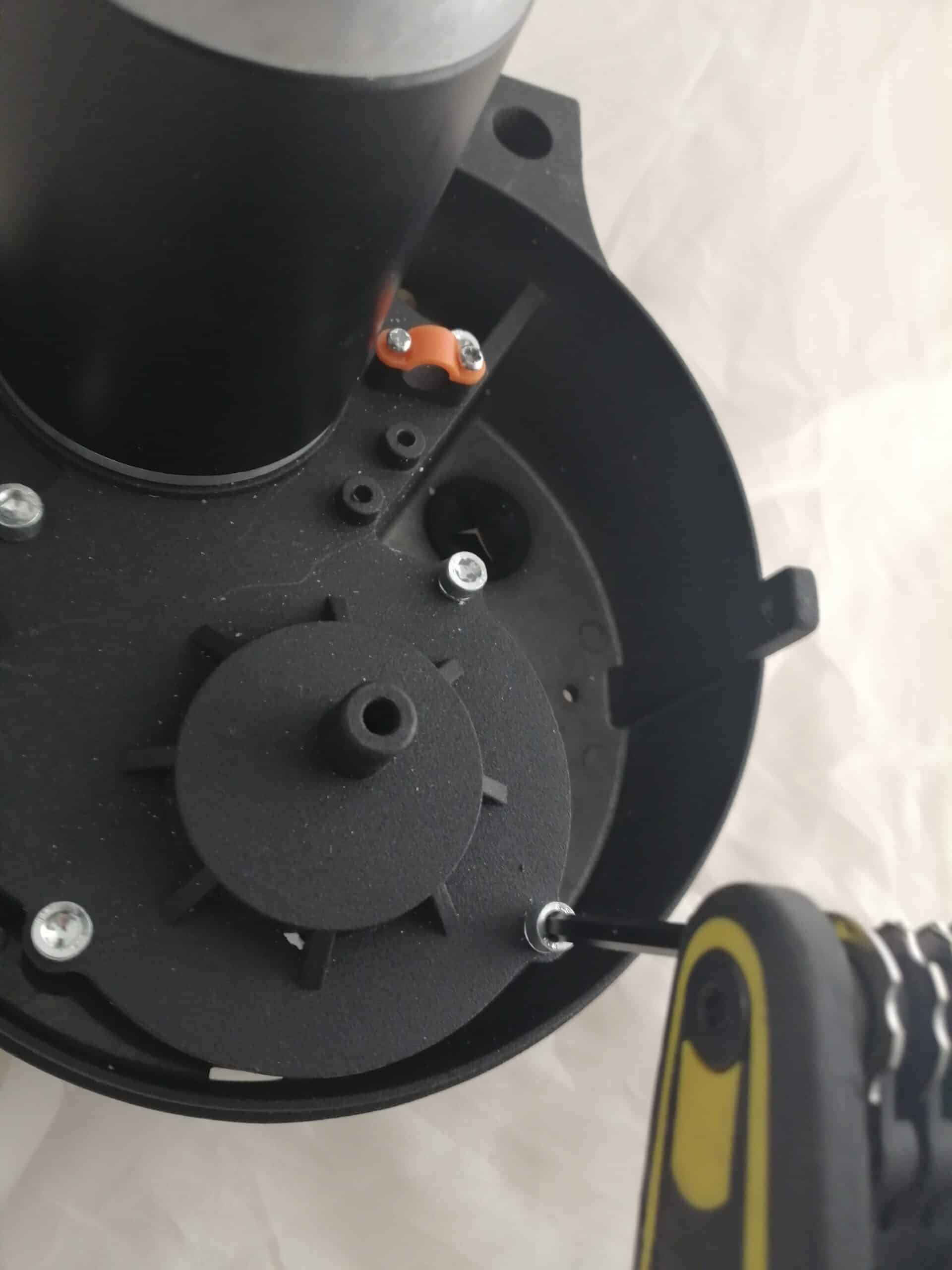

Βήμα 2: Ξεβιδώστε τις βίδες BTR

Αφαιρέστε τις 7 βίδες BTR από τον κινητήρα.

Βήμα 3: Ανοίξτε τον κινητήρα

Μόλις αφαιρεθεί και η τελευταία βίδα, το μοτέρ θα ανοίξει μόνο του, με τον άξονα του μοτέρ να ανεβαίνει καθώς ακουμπάει στην επιφάνεια εργασίας.

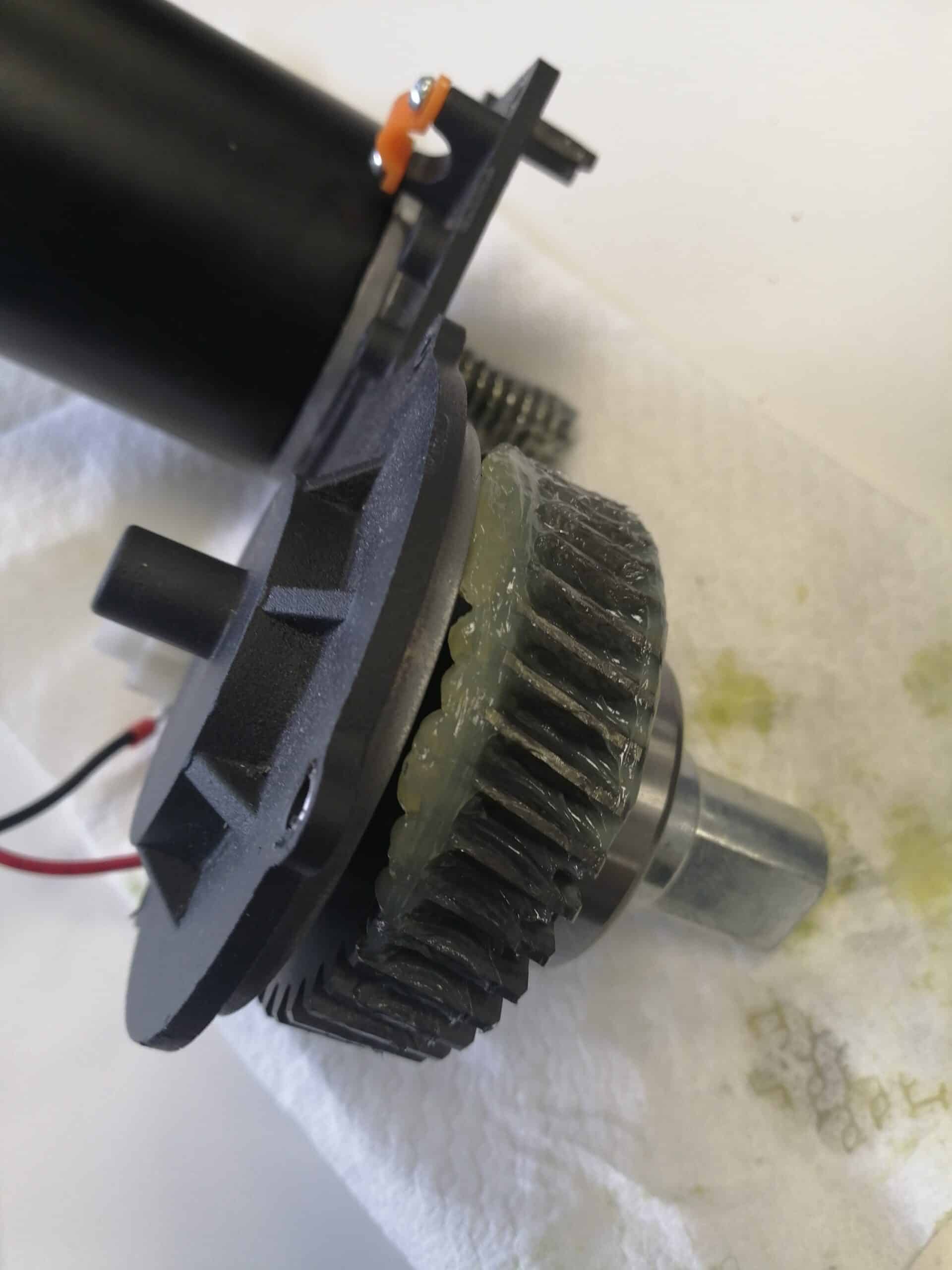

Βήμα 4: Αφαιρέστε τον κινητήρα

Αφαιρέστε τον ηλεκτροκινητήρα και τον άξονα του κινητήρα (ο οποίος μπορεί μερικές φορές να παραμείνει συνδεδεμένος στο στήριγμα του κινητήρα).

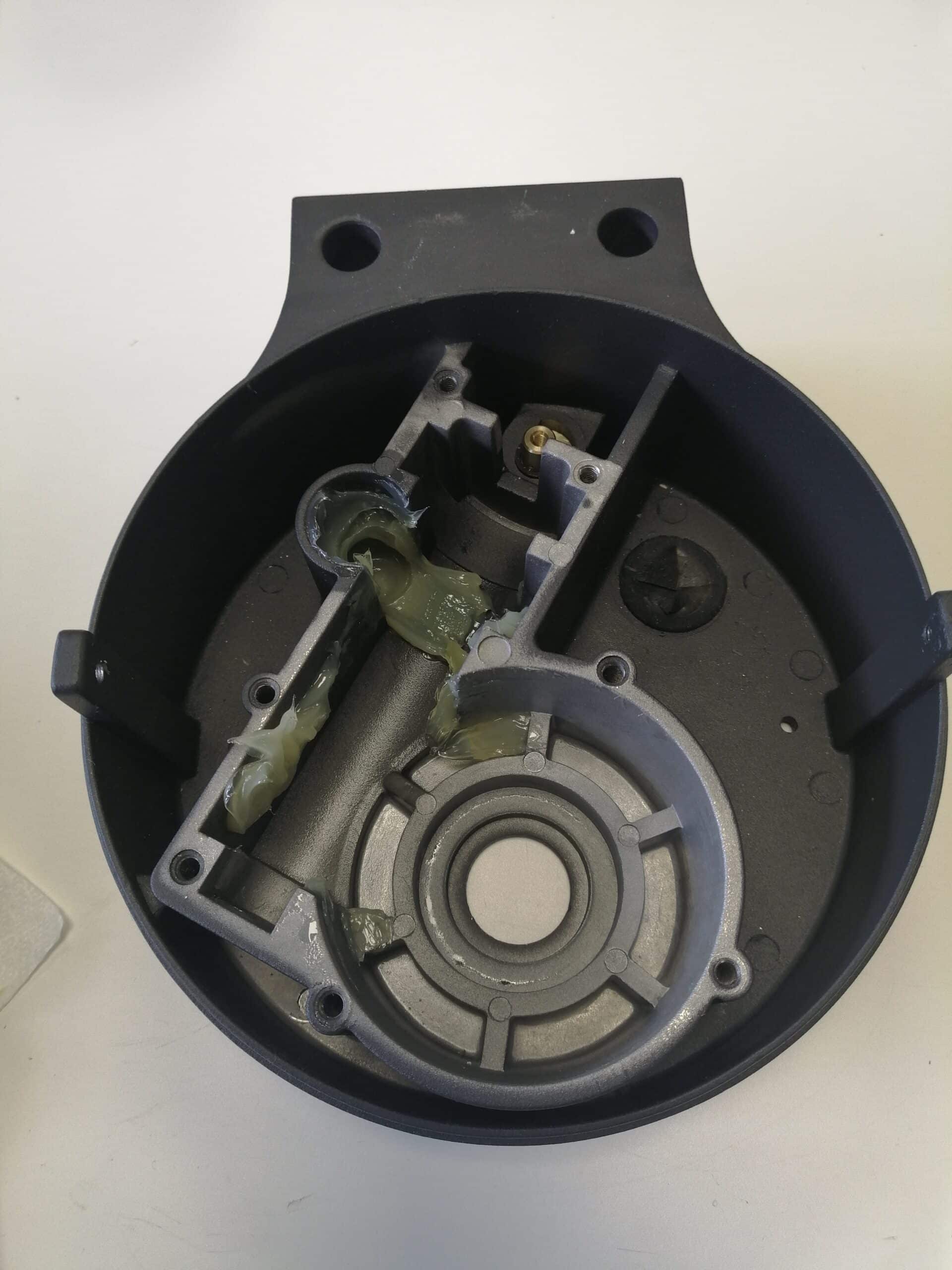

Βήμα 5: Αφαιρέστε τον άξονα μετάδοσης κίνησης

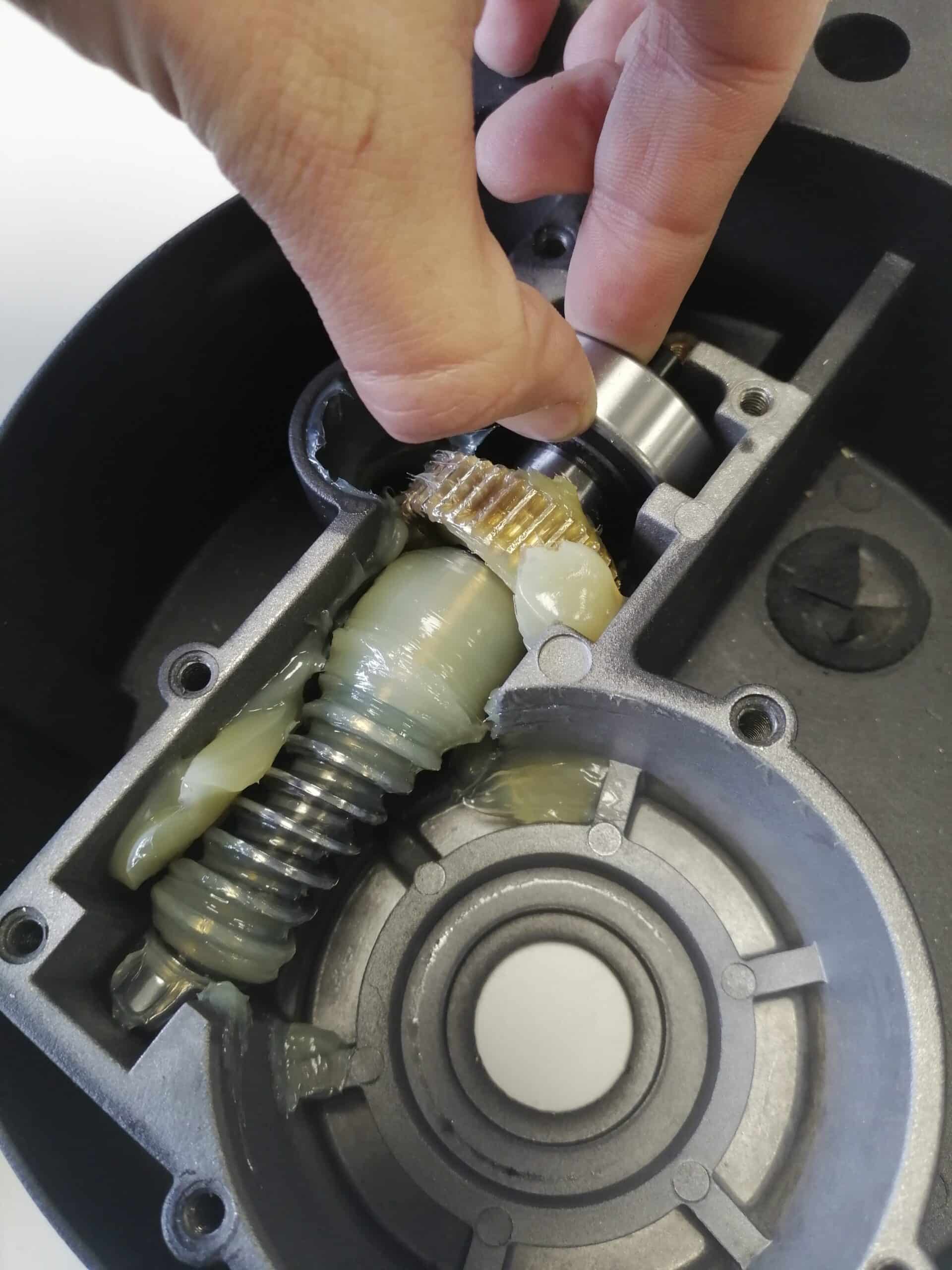

Σηκώστε τον άξονα μετάδοσης από το μεγάλο έδρανο.

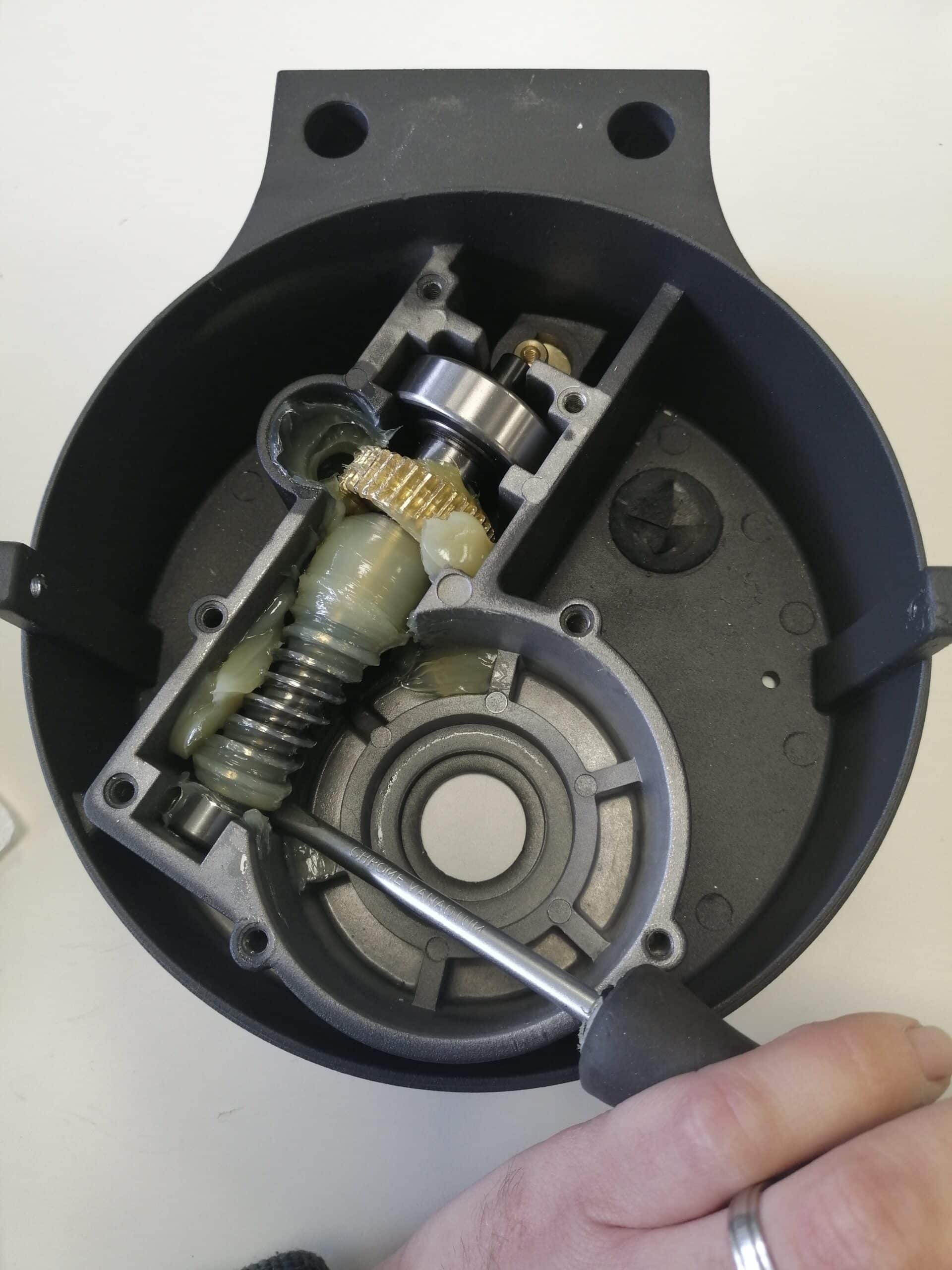

Βήμα 6: Αφαιρέστε τον άξονα μετάδοσης κίνησης

Στη συνέχεια, πάρτε ένα κατσαβίδι με επίπεδη κεφαλή και ανοίξτε το πίσω μέρος του άξονα μετάδοσης.

Ο άξονας του κιβωτίου ταχυτήτων έχει βγει.

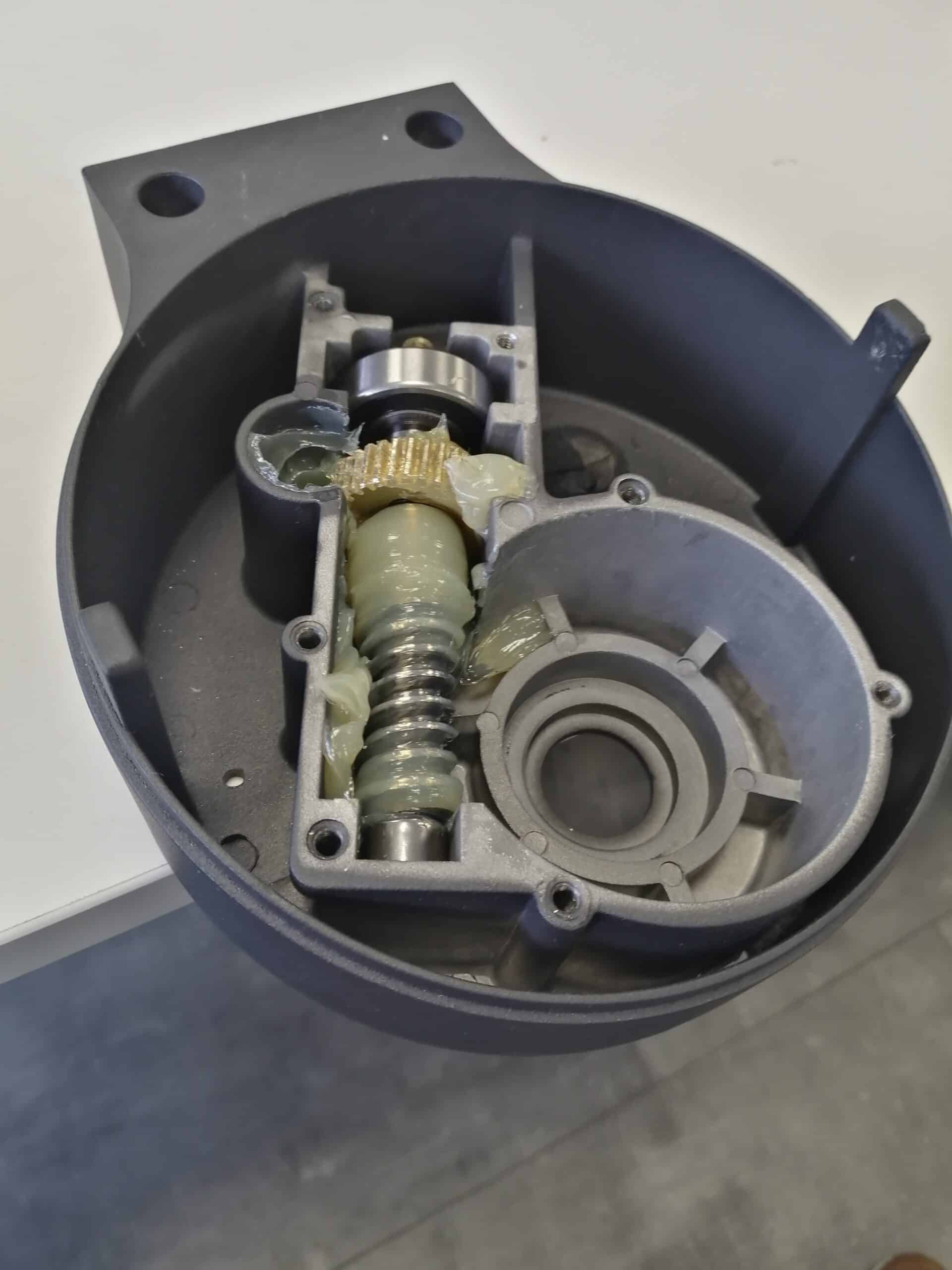

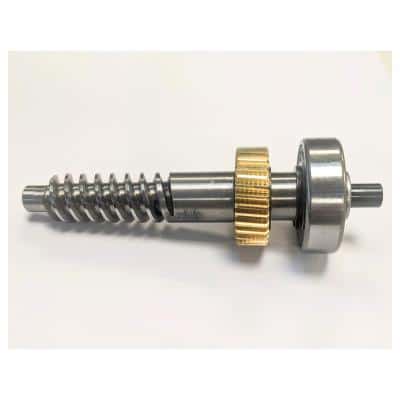

Βήμα 7: Επανατοποθετήστε τον νέο άξονα μετάδοσης κίνησης

Μετακινήστε τη βάση του μοτέρ στην άκρη της επιφάνειας εργασίας έτσι ώστε η οπή εξόδου του άξονα του βραχίονα να βρίσκεται στον κενό χώρο. Αντικαταστήστε τον νέο άξονα κίνησης στον κινητήρα.



ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Θυμηθείτε να λιπάνετε τον νέο άξονα μετάδοσης με γράσο ρουλεμάν ή με το γράσο που περισσεύει από τον κινητήρα.

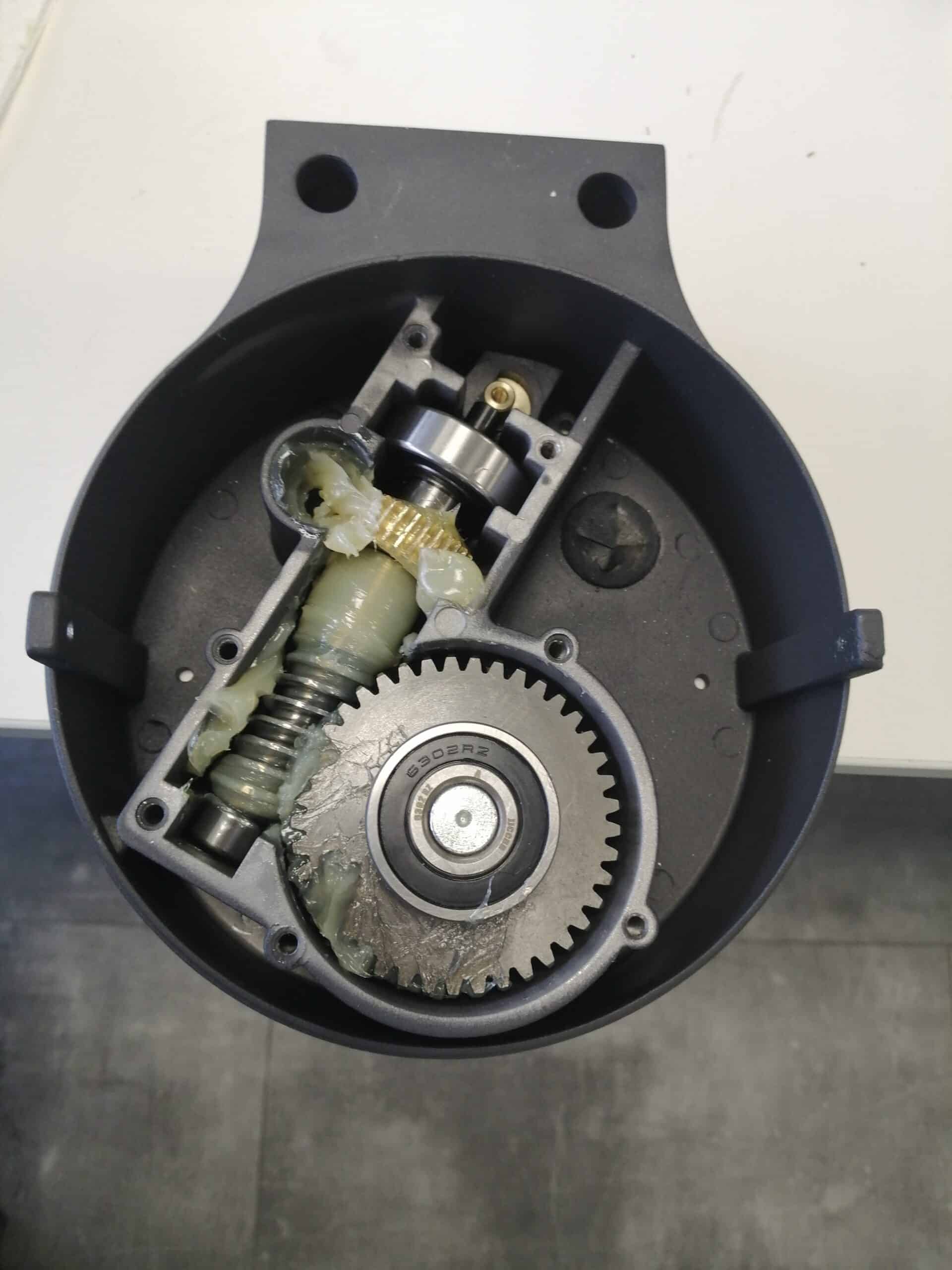

Βήμα 8: Αντικαταστήστε τον άξονα του βραχίονα

Επανατοποθετήστε τον άξονα του βραχίονα στη βάση του κινητήρα.

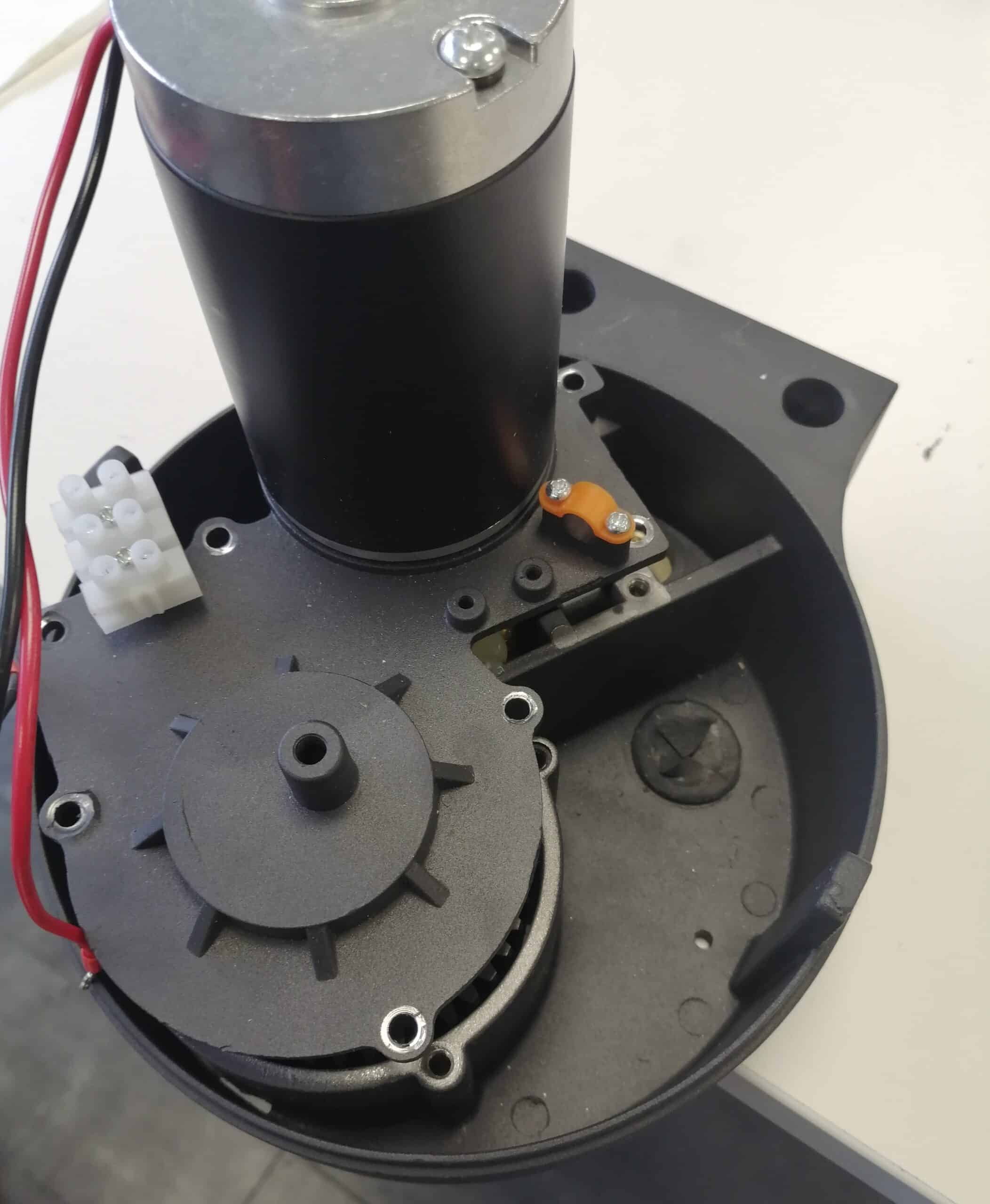

Βήμα 9: Αντικατάσταση του ηλεκτροκινητήρα

Επανατοποθετήστε τον ηλεκτροκινητήρα στην κορυφή της βάσης του κινητήρα.

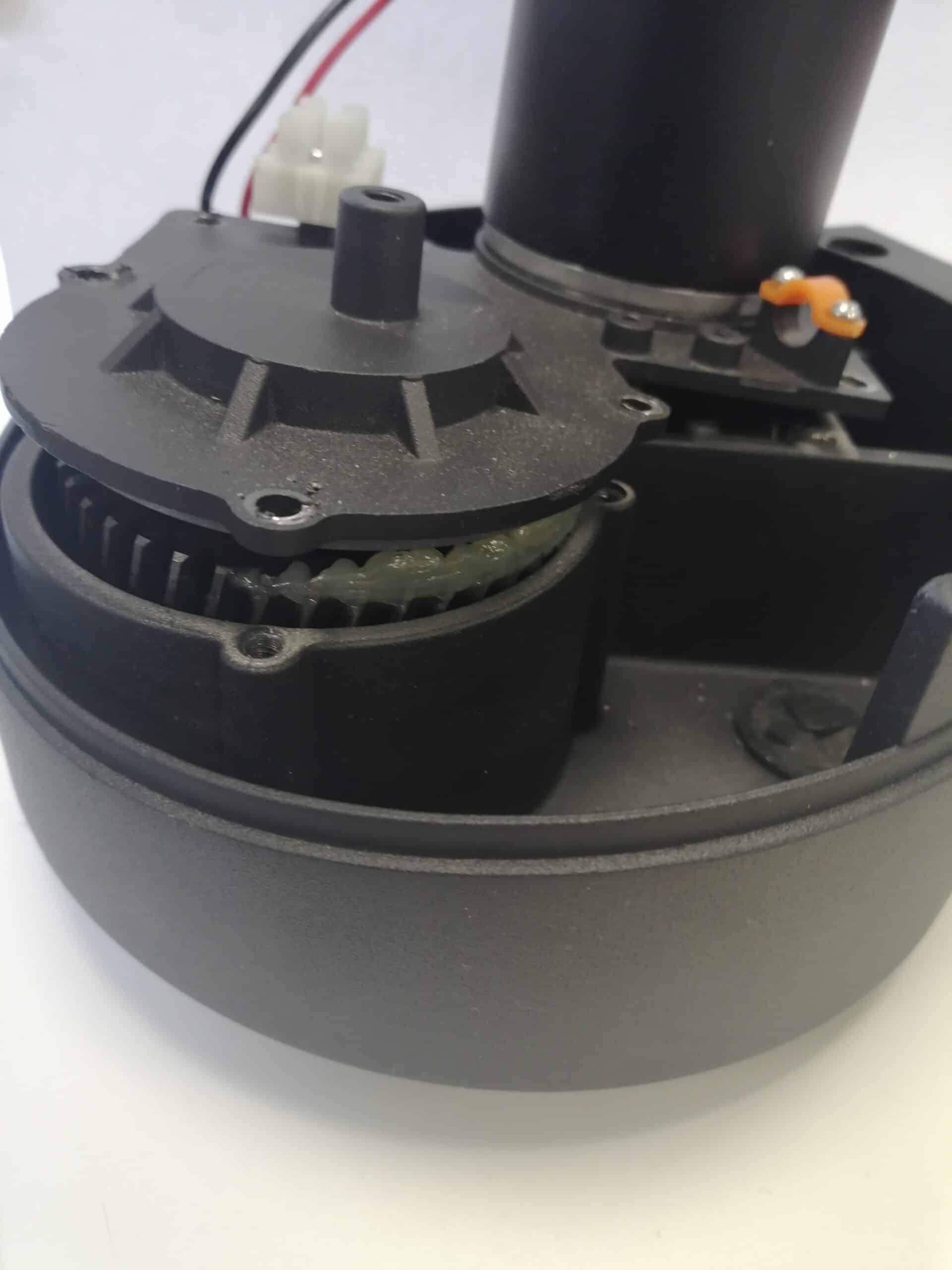

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

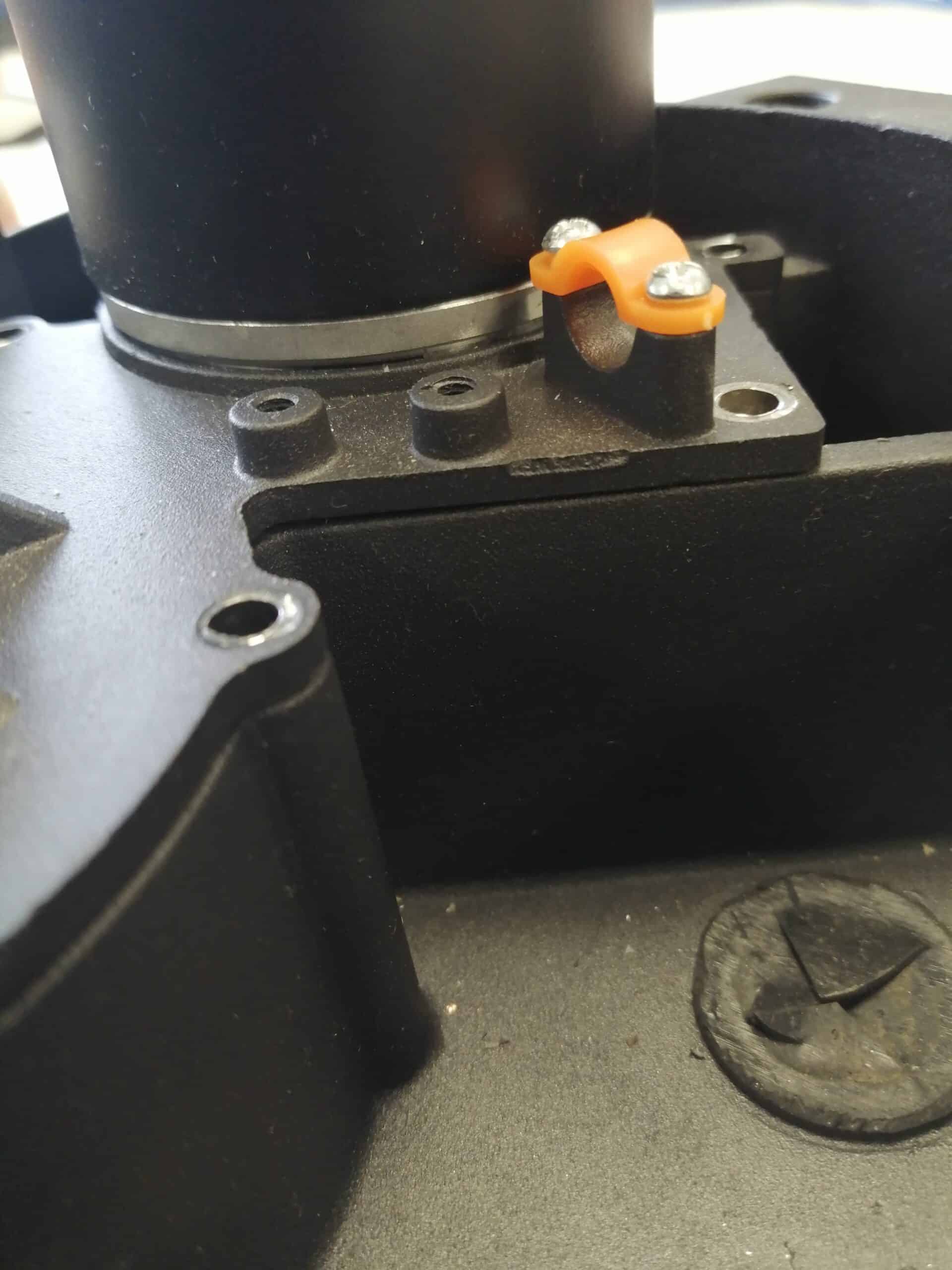

Ελέγξτε ότι δεν υπάρχει κενό μεταξύ της βάσης στήριξης του κινητήρα και της βάσης του κινητήρα.

Βήμα 10: Κλείσιμο του κινητήρα

Βιδώστε ξανά τις 7 βίδες BTR στον κινητήρα.
