Αντικατάσταση ενός ηλεκτροκινητήρα ORANE410

  1. Αρχική σελίδα
  2. Αντικατάσταση ενός ηλεκτροκινητήρα ORANE410

Αντικατάσταση ενός ηλεκτροκινητήρα ORANE410

Ο ηλεκτροκινητήρας σας δεν λειτουργεί πλέον και πρέπει να τον αντικαταστήσετε. Ακολουθήστε τις οδηγίες βήμα προς βήμα σε αυτό το σεμινάριο.

Αυτό το σεμινάριο ισχύει για :

Avidsen - 114200 - Orane 410 / Avidsen - 114201 - Orane 510 / Avidsen - 114202 - Orane Connect / Avidsen - 114302 - Orane 420 / Thomson - 510062 - Sésame 250
Δυσκολία : Μέτρια
Απαιτούμενος χρόνος : 20 λεπτά
Αριθμός σταδίων : 11
Mise à jour : Φεβρουάριος 2025

Απαιτούμενα υλικά:

BTR 4 κλειδί ή βιδωτή κεφαλή, κατσαβίδι Phillips ή βιδωτή κεφαλή

Τα βήματα του σεμιναρίου :

Βήμα 1: Εντοπισμός των βιδών BTR

Εντοπίστε τις 7 βίδες BTR (κυκλωμένες με κόκκινο χρώμα).

Συμβουλή: Ξεκινήστε το ξεβίδωμα

Από το εργοστάσιο, οι βίδες μπορεί να είναι σφιχτές και να μην μπορούν να περιστραφούν με κατσαβίδι. Χρησιμοποιώντας ένα κλειδί BTR, ξεβιδώστε τις βίδες για να τις χαλαρώσετε. Μόλις η βίδα μπορεί να περιστραφεί ελεύθερα, μπορείτε να χρησιμοποιήσετε το κατσαβίδι για να προχωρήσετε πιο γρήγορα.

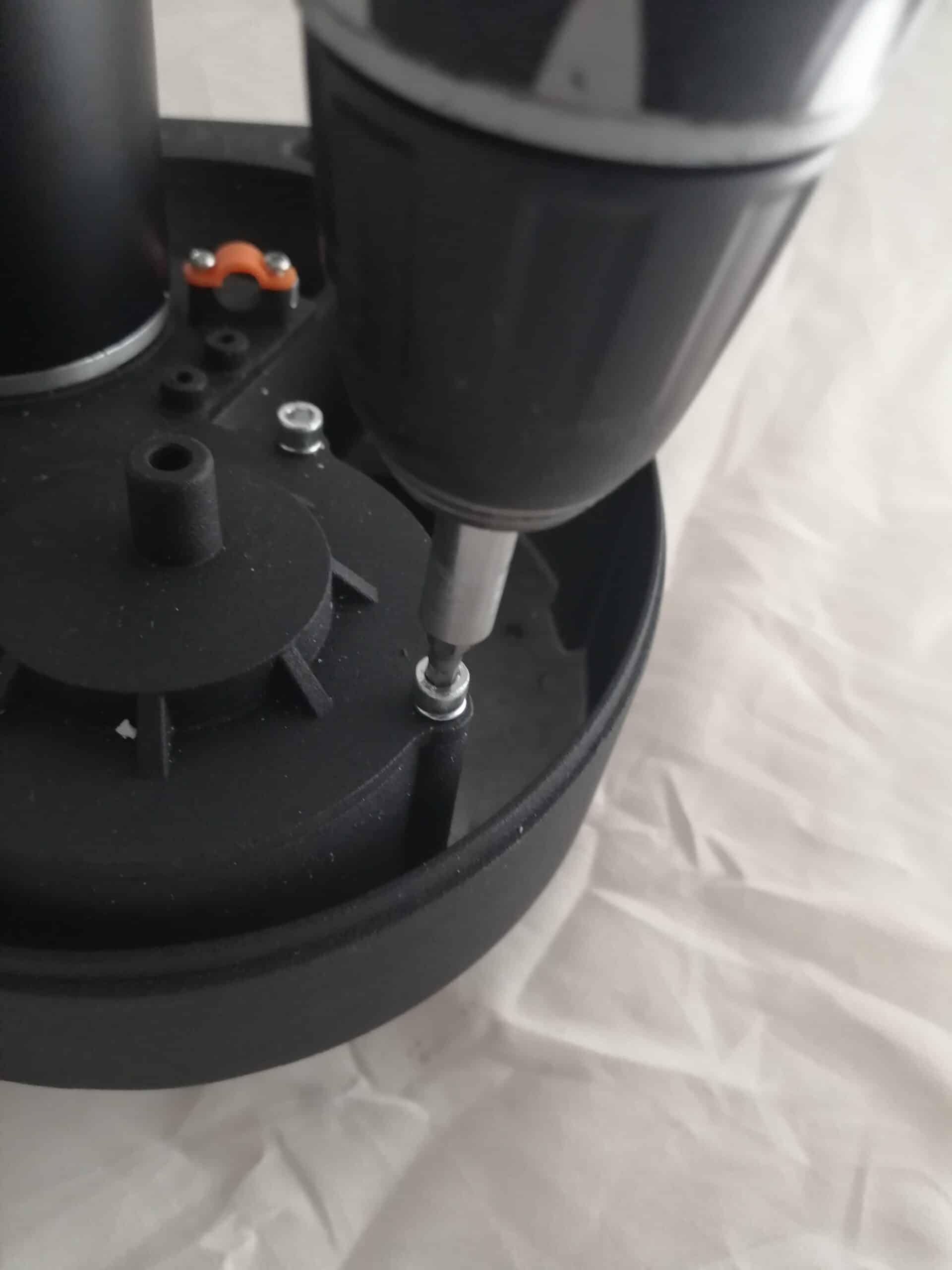

Βήμα 2: Ξεβιδώστε τις βίδες BTR

Αφαιρέστε τις 7 βίδες BTR από τον κινητήρα

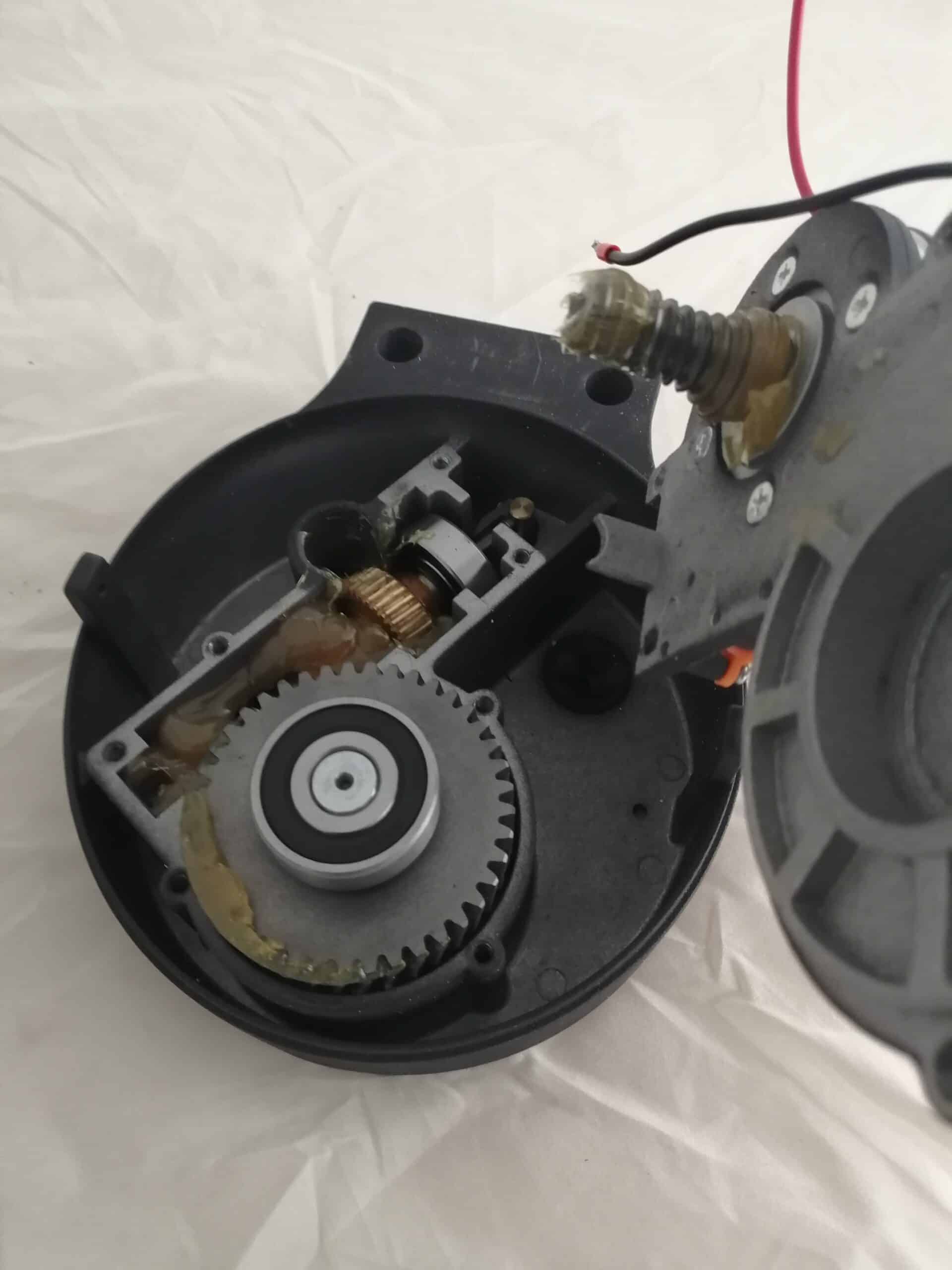

Βήμα 3: Άνοιγμα του κινητήρα

Μόλις αφαιρεθεί και η τελευταία βίδα, το μοτέρ θα ανοίξει μόνο του, με τον άξονα του μοτέρ να ανυψώνεται καθώς ακουμπά στην επιφάνεια εργασίας.

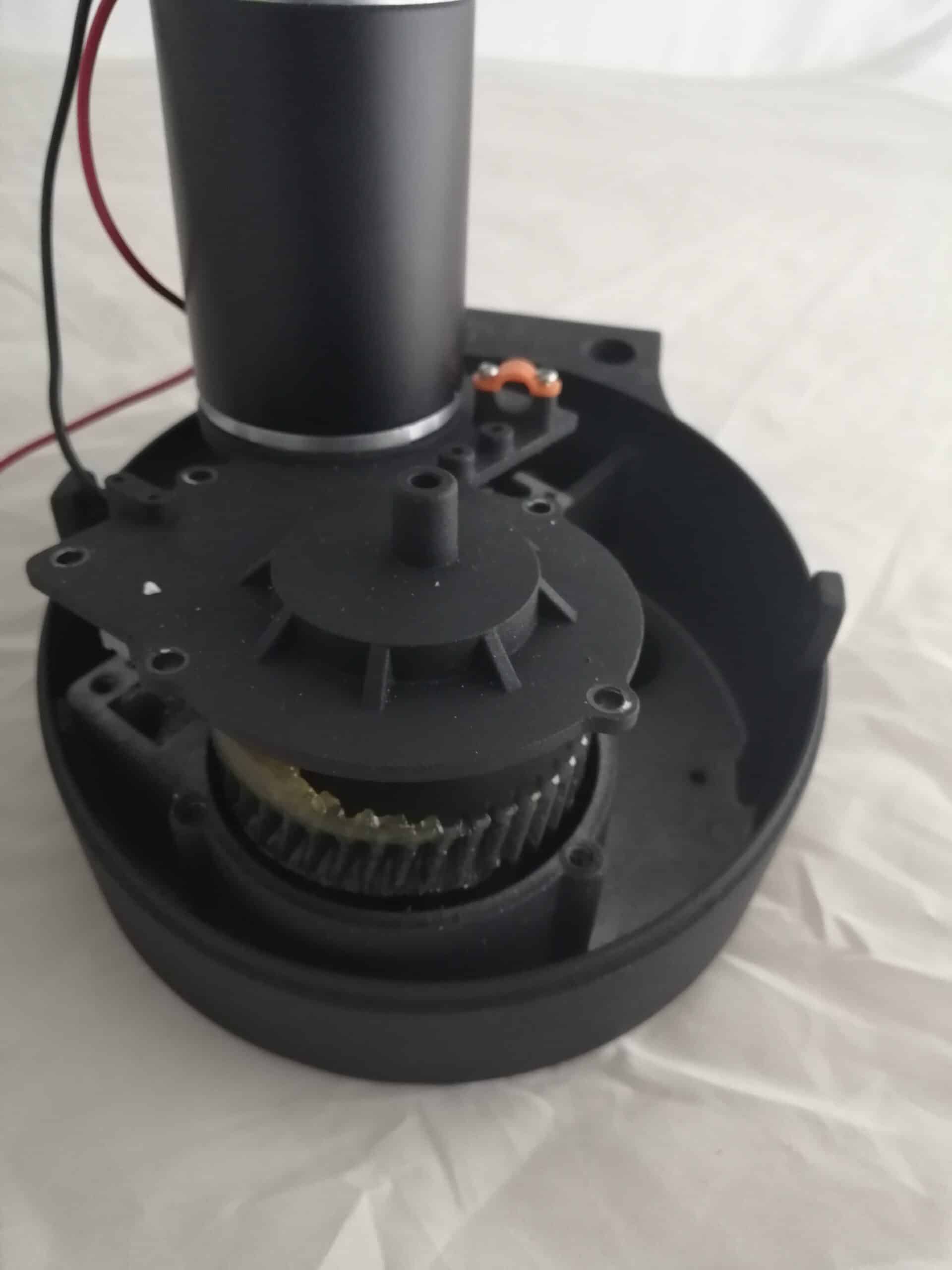

Βήμα 4: Διαχωρισμός των συστατικών

Αφαιρέστε πλήρως τον ηλεκτροκινητήρα και το στήριγμά του από τη μονάδα κινητήρα.

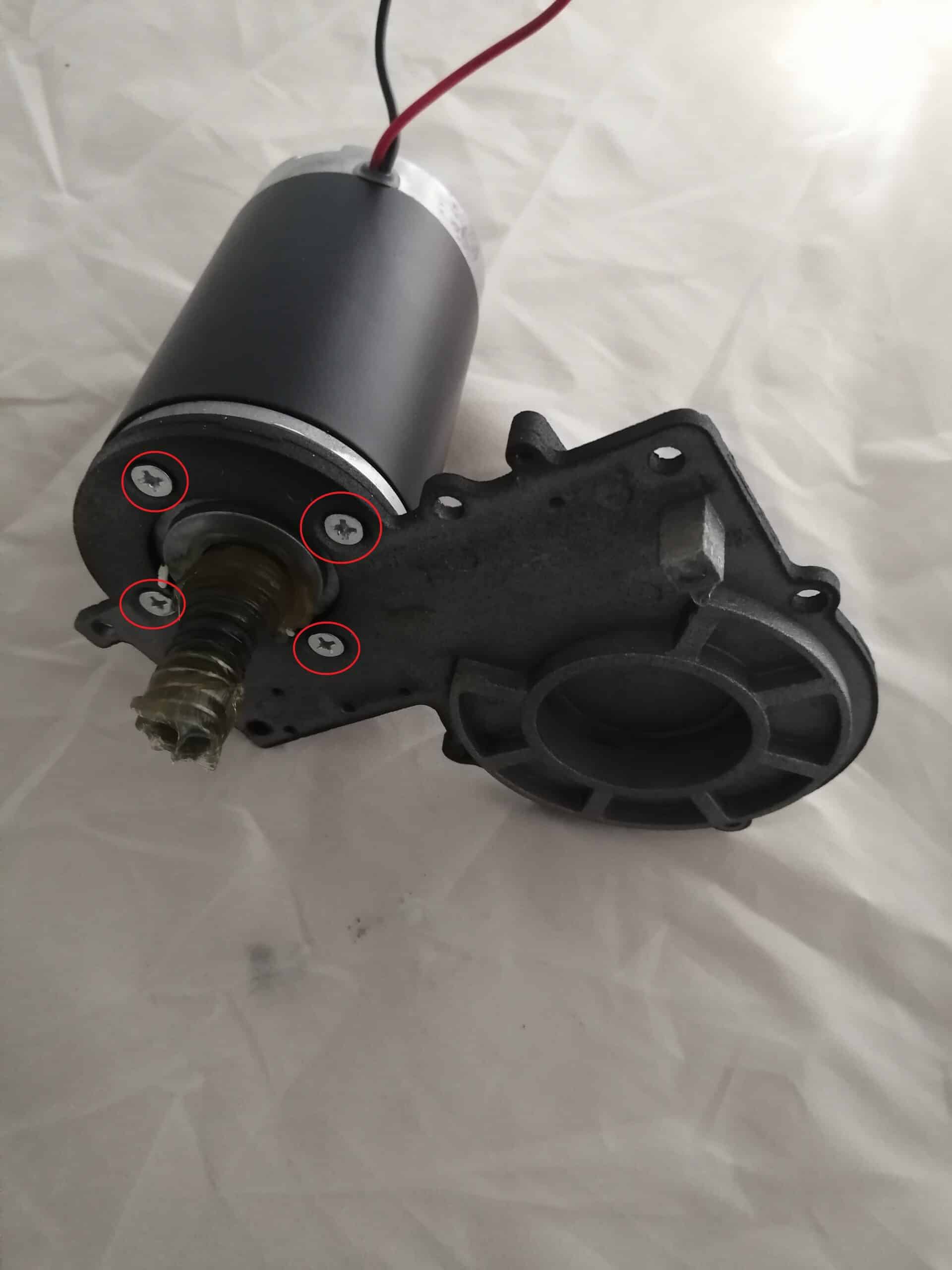

Βήμα 5: Εντοπίστε τις βίδες στερέωσης του μοτέρ στο βραχίονα.

Αναποδογυρίστε τον ηλεκτροκινητήρα και εντοπίστε τις 4 σταυρόβιδες (κυκλωμένες με κόκκινο χρώμα).

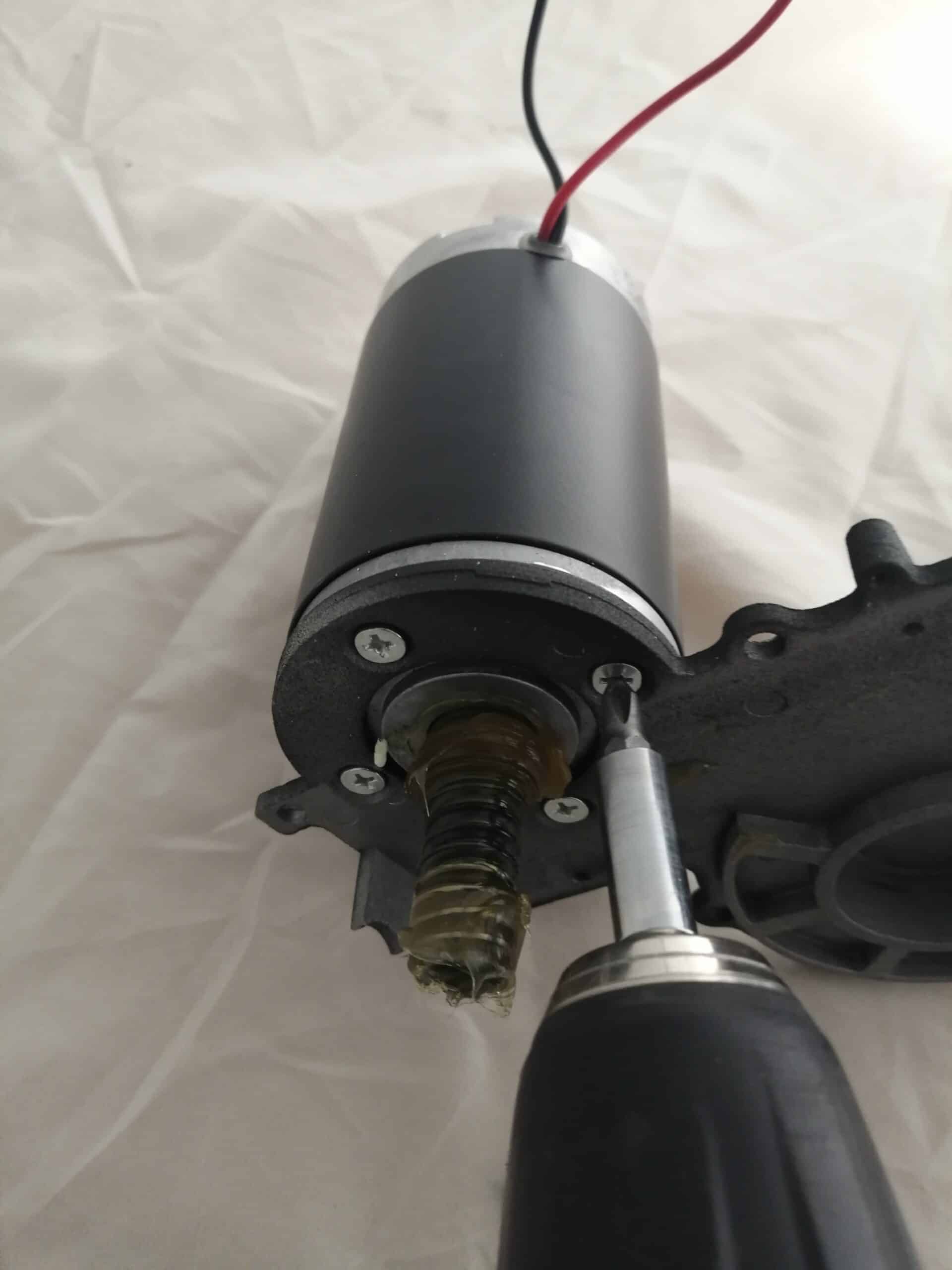

Βήμα 6: Χαλαρώστε τις βίδες που ασφαλίζουν τον κινητήρα στο στήριγμα.

Ξεβιδώστε τις 4 σταυρόβιδες

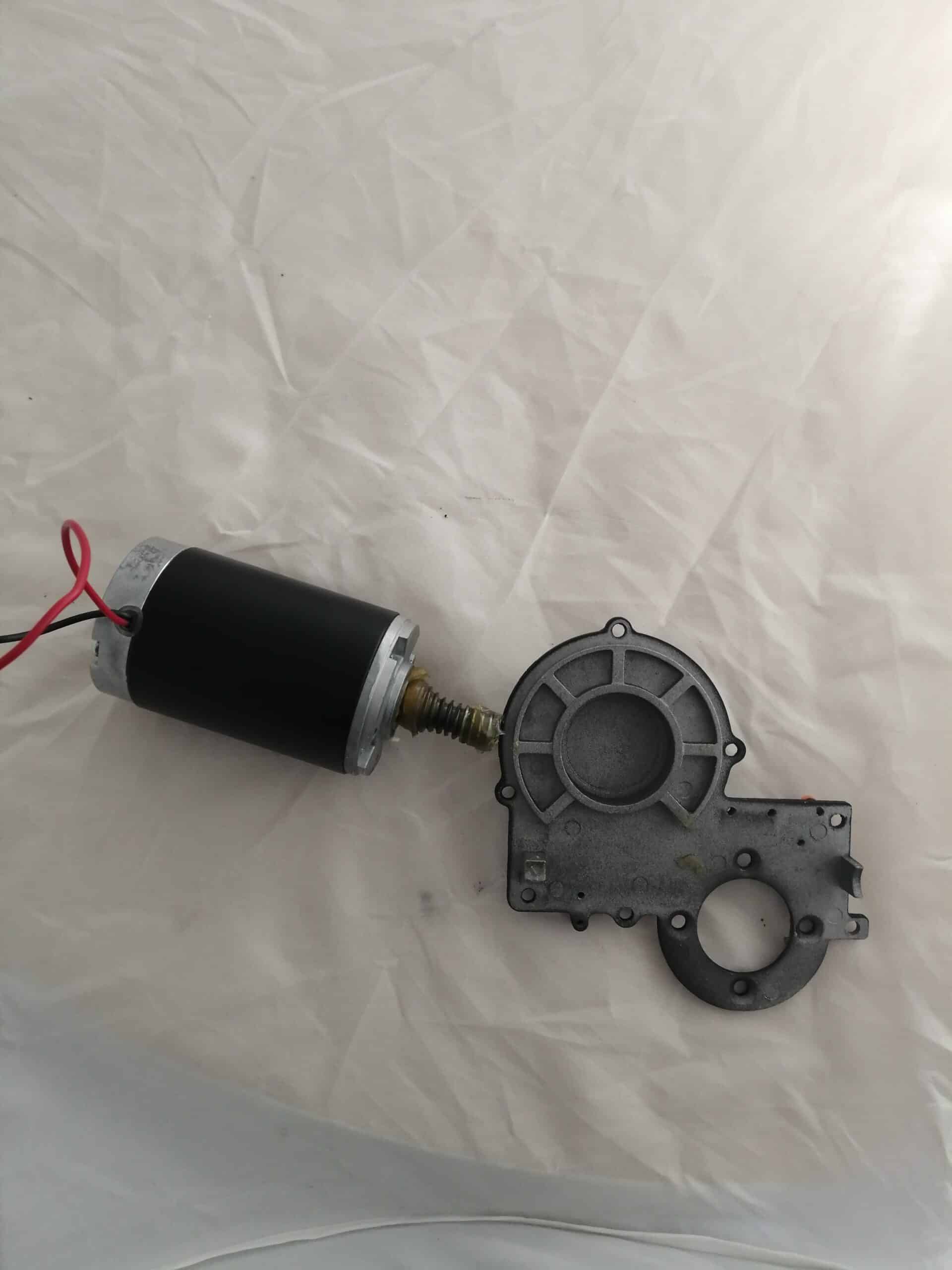

Βήμα 7: Αποσύνδεση του ηλεκτροκινητήρα από το βραχίονα

Ο κινητήρας διαχωρίζεται από το στήριγμά του. Μπορείτε να απορρίψετε τον ελαττωματικό ηλεκτροκινητήρα.

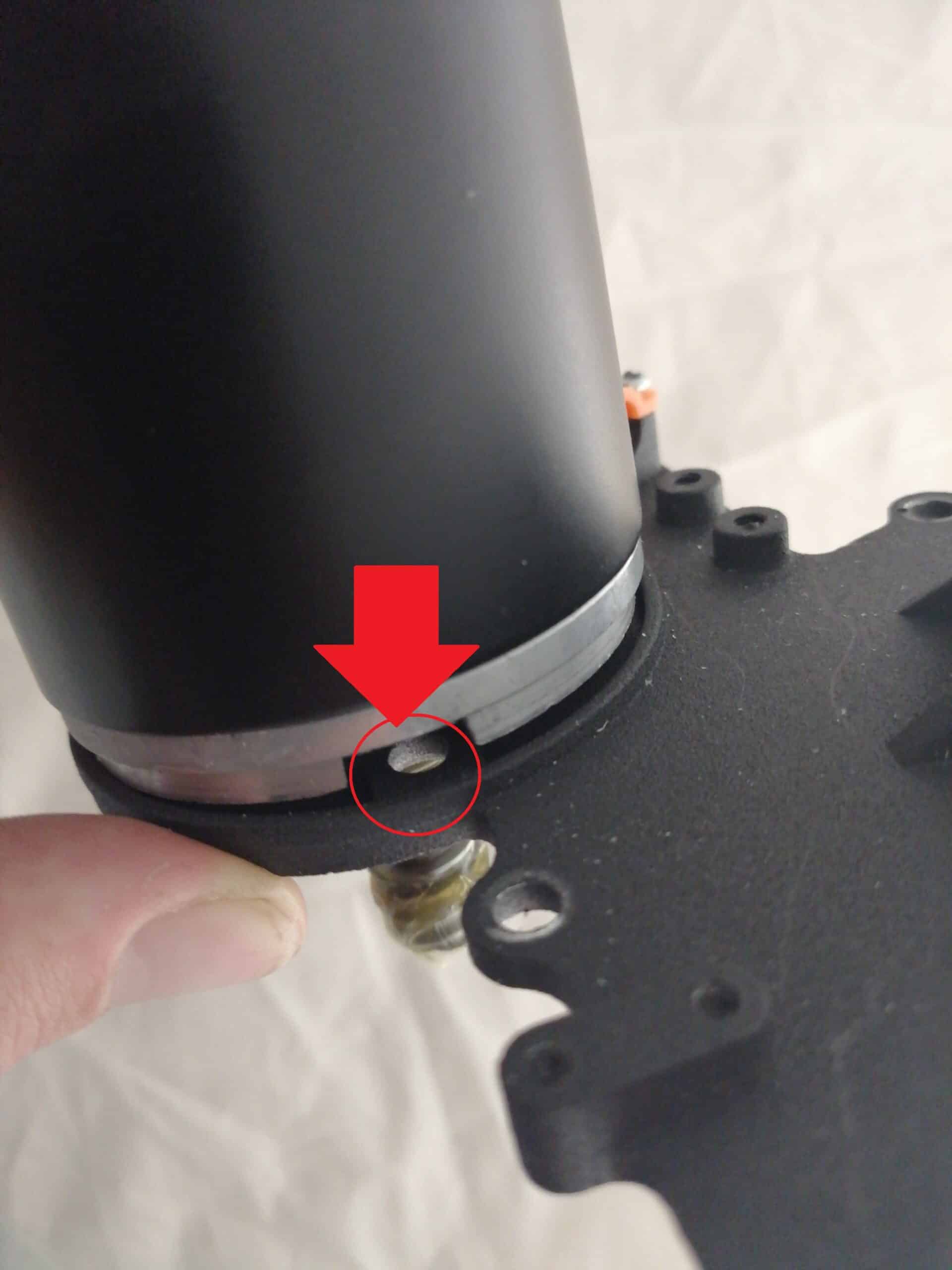

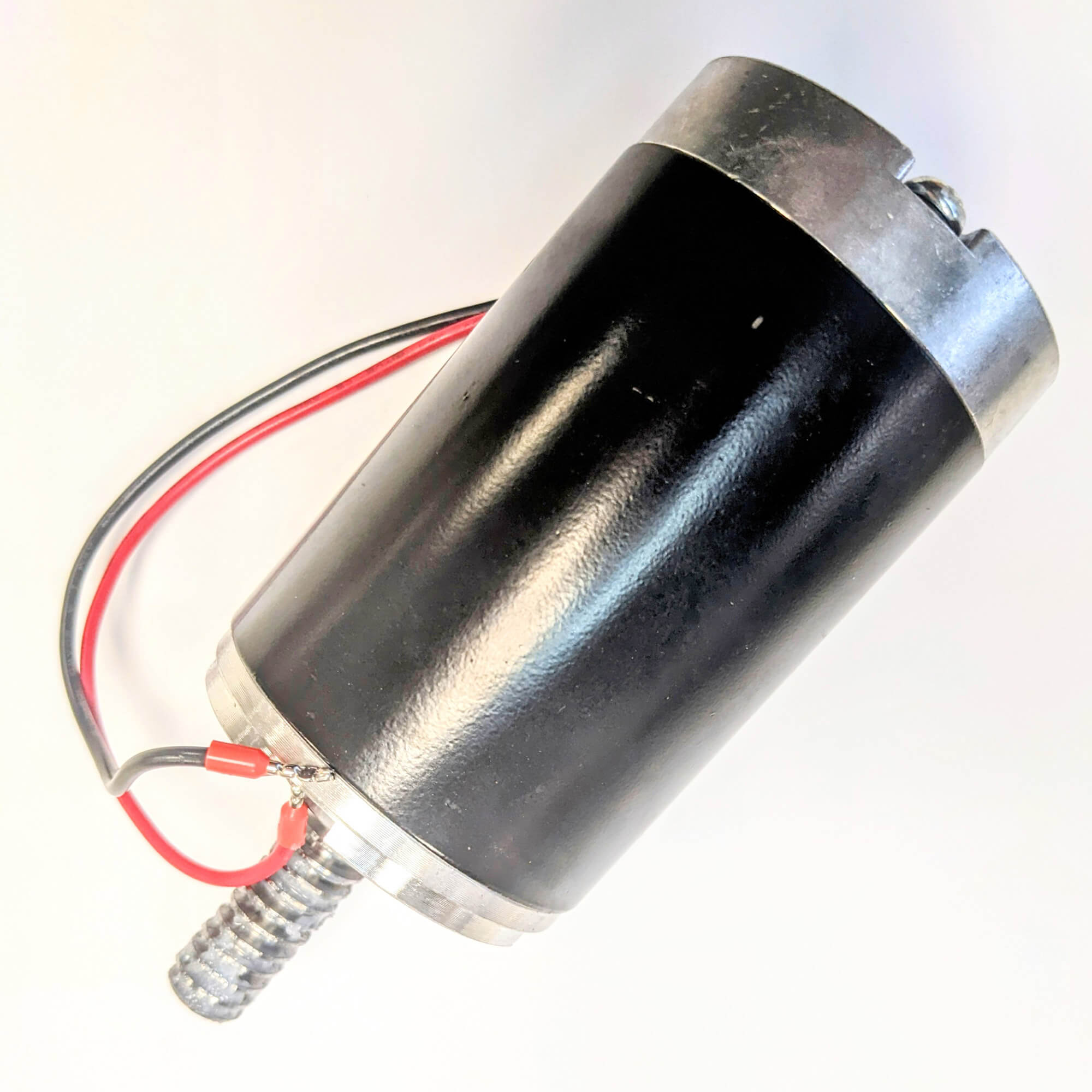

Βήμα 8: Τοποθέτηση του νέου ηλεκτροκινητήρα στο βραχίονα

Πάρτε το νέο μοτέρ και επανατοποθετήστε το στο βραχίονα. Προσέξτε να τοποθετήσετε την εγκοπή του ηλεκτροκινητήρα πάνω από τις οπές των βιδών.

Βήμα 9: Στερέωση του ηλεκτροκινητήρα στο βραχίονα

Σφίξτε τις 4 σταυρόβιδες για να στερεώσετε τον κινητήρα στο βραχίονα.

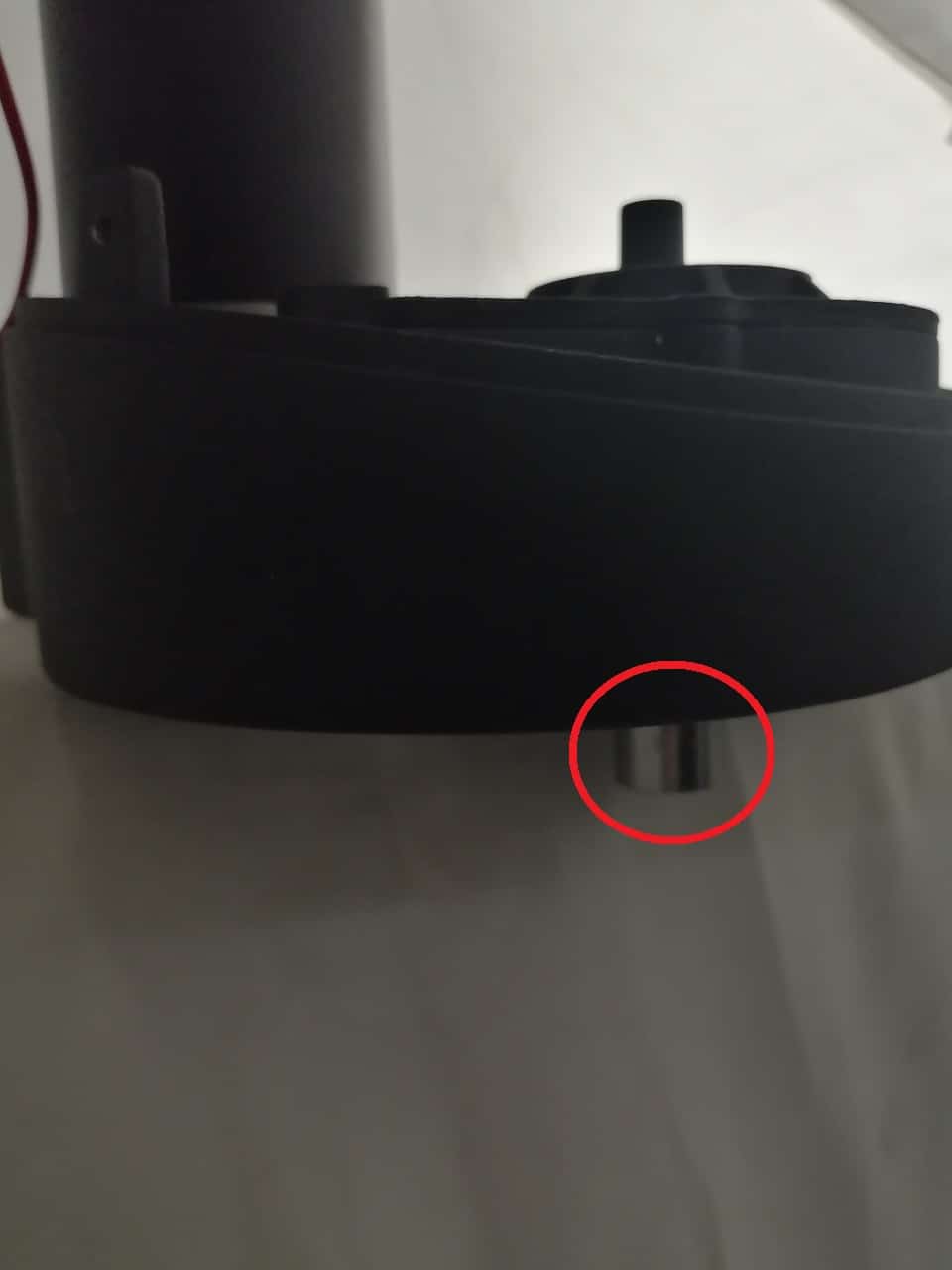

Συμβουλή: Τοποθέτηση της μονάδας κινητήρα στον πάγκο εργασίας

Για να κλείσει σωστά ο κινητήρας, ο άξονας του κινητήρα πρέπει να μπορεί να βγει εντελώς από την κάτω πλευρά. Τοποθετήστε τη μονάδα κινητήρα στην επιφάνεια εργασίας έτσι ώστε ο άξονας του κινητήρα να μπορεί να βγει ελεύθερα από το κάτω μέρος της μονάδας κινητήρα.

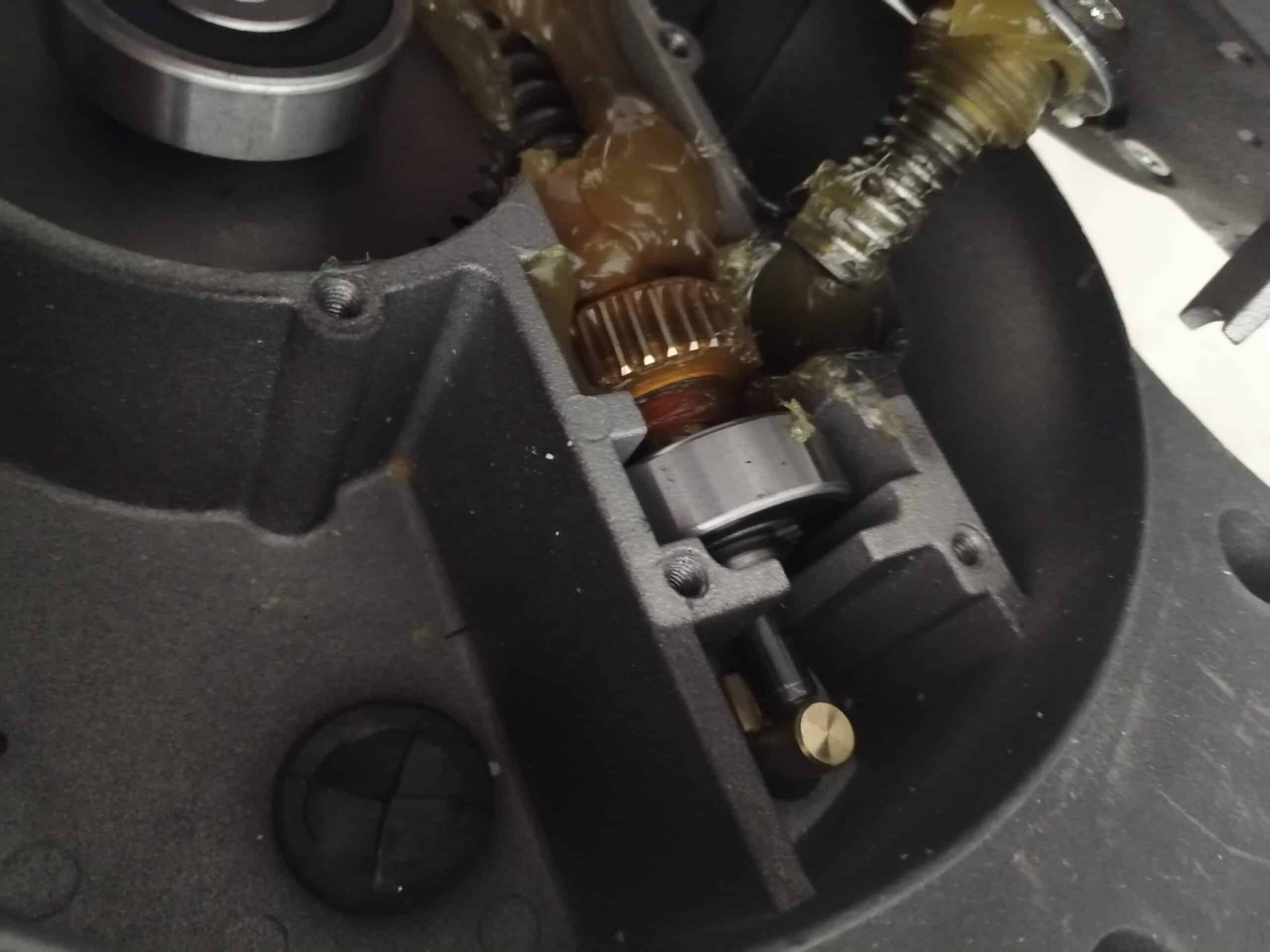

Βήμα 10: Επανατοποθέτηση του ηλεκτροκινητήρα στο μπλοκ του κινητήρα

Επανατοποθετήστε το σκουλήκι του ηλεκτροκινητήρα στο μπλοκ του κινητήρα. Μη διστάσετε να μετακινήσετε ελαφρώς τον ηλεκτροκινητήρα από τα δεξιά προς τα αριστερά, ώστε το σπείρωμα του σκουληκιού να περάσει από τα δόντια του οδοντωτού τροχού στη ράβδο μετάδοσης. Θυμηθείτε να λιπάνετε το σκουλήκι του ηλεκτροκινητήρα με γράσο ρουλεμάν ή με το γράσο που περισσεύει από το μηχανικό σύστημα.

Βήμα 11: Κλείσιμο του μπλοκ κινητήρα

Σφίξτε ξανά τις βίδες BTR για να κλείσετε τη μονάδα κινητήρα. Ο κινητήρας είναι τώρα έτοιμος να εγκατασταθεί ξανά στην πύλη σας. Θυμηθείτε να εκτελέσετε μια νέα διαδικασία αυτοεκμάθησης, ώστε η κάρτα να μπορεί να λειτουργήσει σωστά στη συνέχεια.
