Εγκατάσταση κινητήρα TEHA

  1. Αρχική σελίδα
  2. Εγκατάσταση κινητήρα TEHA

Εγκατάσταση κινητήρα TEHA

Σε αυτό το σεμινάριο, θα ανακαλύψετε τις συστάσεις εγκατάστασης και τα βήματα που πρέπει να ακολουθήσετε για να εγκαταστήσετε σωστά ένα μοτέρ TEHA στην πύλη σας.

Αυτό το σεμινάριο ισχύει για :

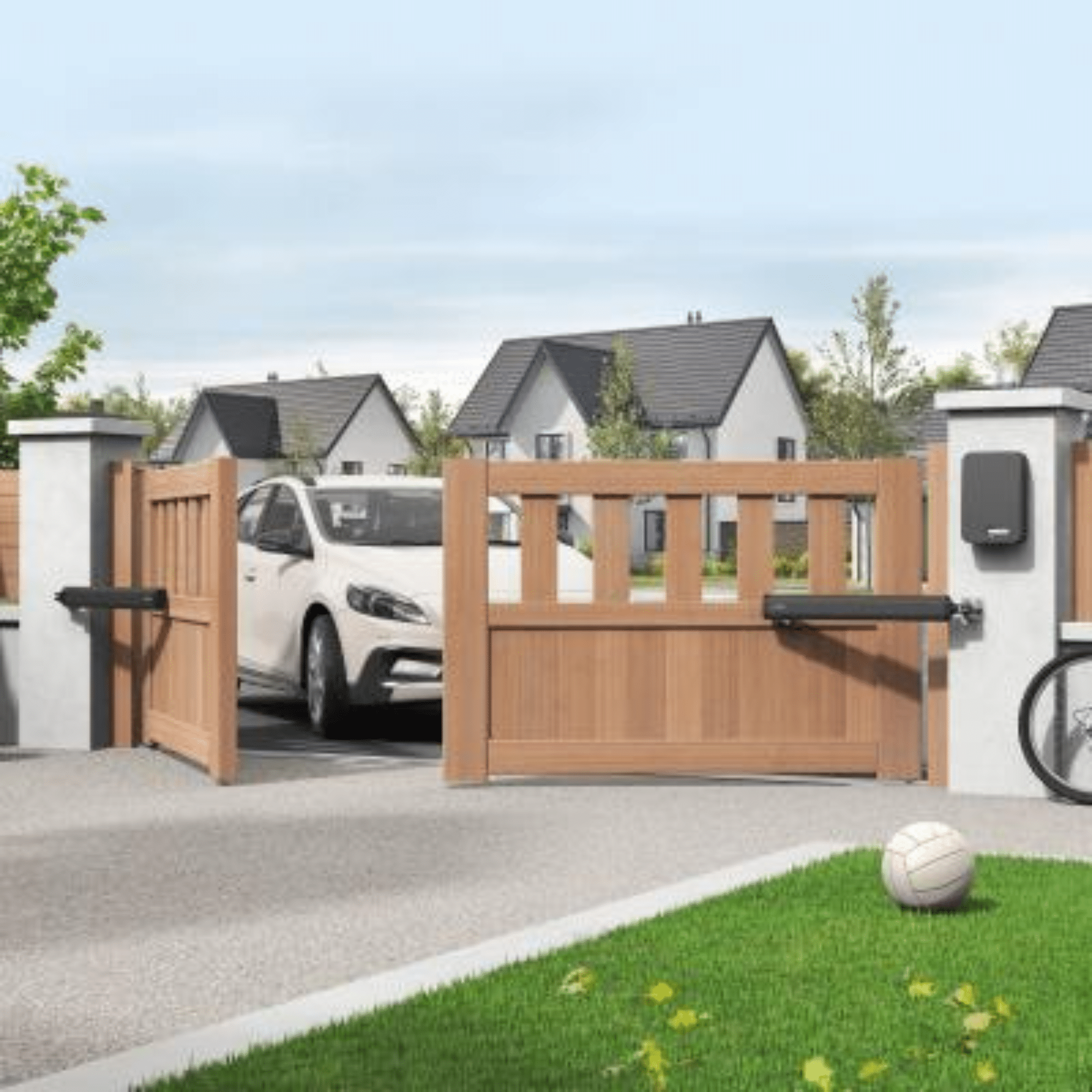

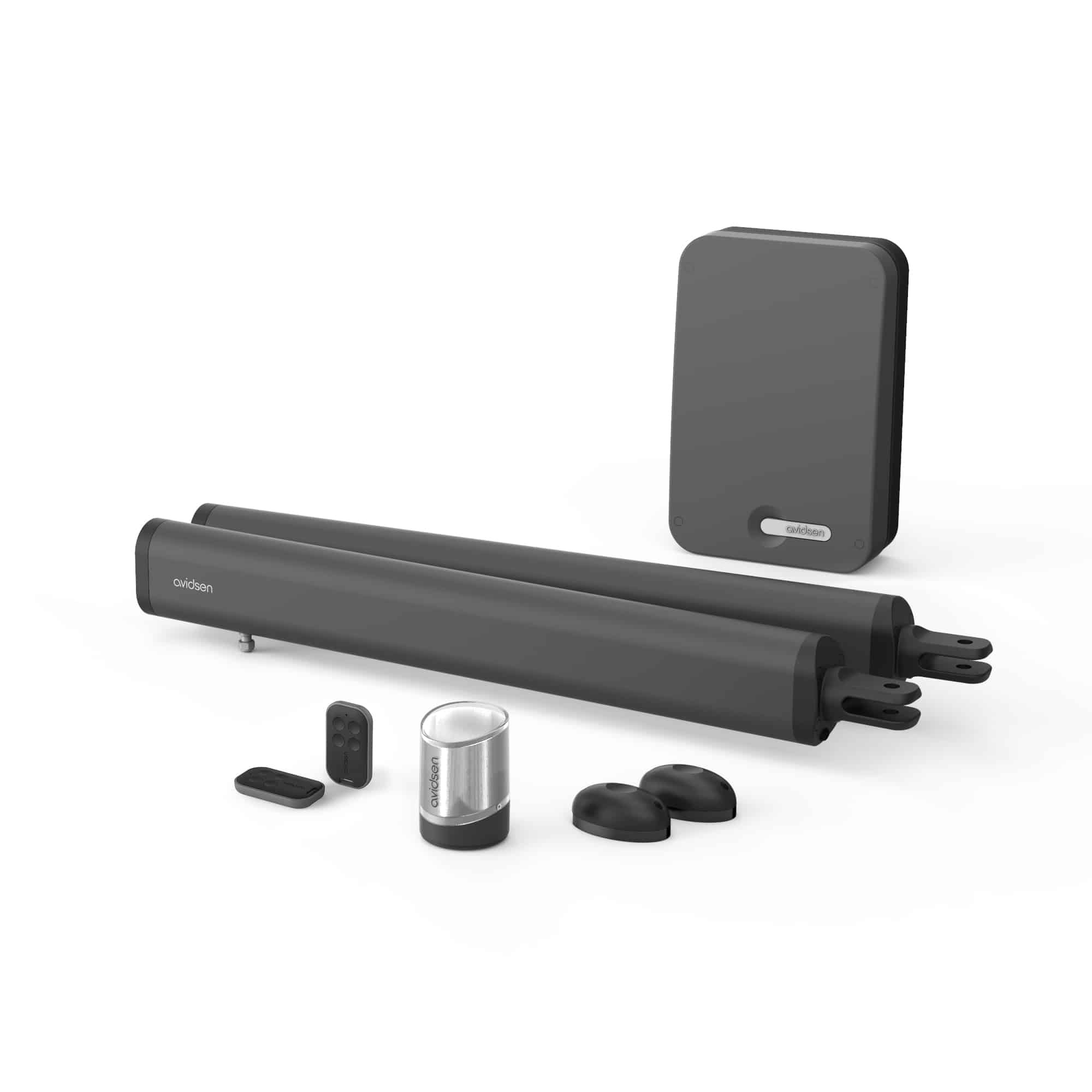

Avidsen - 114173 - Teha 410 / Avidsen - 114174 - Teha Connect / Avidsen - 114300 - Teha 320
Δυσκολία : Μέτρια
Απαιτούμενος χρόνος : 120 λεπτά
Αριθμός σταδίων : 7
Mise à jour : Φεβρουάριος 2025

Τα βήματα του σεμιναρίου :

Απαιτήσεις πύλης

Το σύστημα μηχανοκίνησης TEHA μπορεί να λειτουργήσει μια πύλη που αποτελείται από ένα ή δύο φύλλα, με μέγιστο μήκος 1,75 m, στην περίπτωση μιας ελαφριάς, ανοιχτής πύλης. Στην περίπτωση μιας ημιανοικτής, βαριάς πύλης, το μέγεθος του φύλλου πρέπει να είναι μικρότερο.

Τα φύλλα μπορούν να είναι ασύμμετρα (διαφορετικών μεγεθών), εφόσον το μεγαλύτερο από τα φύλλα δεν υπερβαίνει το όριο μεγέθους που υποστηρίζει ο χειριστής.

Δεν συνιστούμε την εγκατάσταση αυτού του χειριστηρίου σε συμπαγή πύλη.

Η πύλη πρέπει να είναι εφοδιασμένη με ένα σημείο ενίσχυσης στο οποίο μπορεί να συνδεθεί ο χειριστής.

Η πύλη πρέπει να είναι σταθερή και ισορροπημένη (δεν πρέπει να ανοίγει ή να κλείνει μόνη της χωρίς εξωτερική ενέργεια).

Η πύλη πρέπει να ανοίγει και να κλείνει ομοιόμορφα.

Και τα δύο φύλλα της πύλης πρέπει να ανοίγουν προς το εσωτερικό του ακινήτου.

Η μέγιστη γωνία ανοίγματος δεν πρέπει να είναι μικρότερη από 60°.

Προαπαιτούμενα του πυλώνα

Ο πυλώνας πρέπει να είναι αρκετά μεγάλος ώστε να δέχεται σωστά το στήριγμα τοποθέτησης του ενεργοποιητή. Ο πυλώνας δεν πρέπει να είναι στρογγυλεμένος στην πλευρά που δέχεται το στήριγμα τοποθέτησης του ενεργοποιητή. Η μετρούμενη απόσταση B εξαρτάται από την απόσταση D (βλέπε πίνακα Βήμα 1 Μετρήσεις στον πυλώνα).

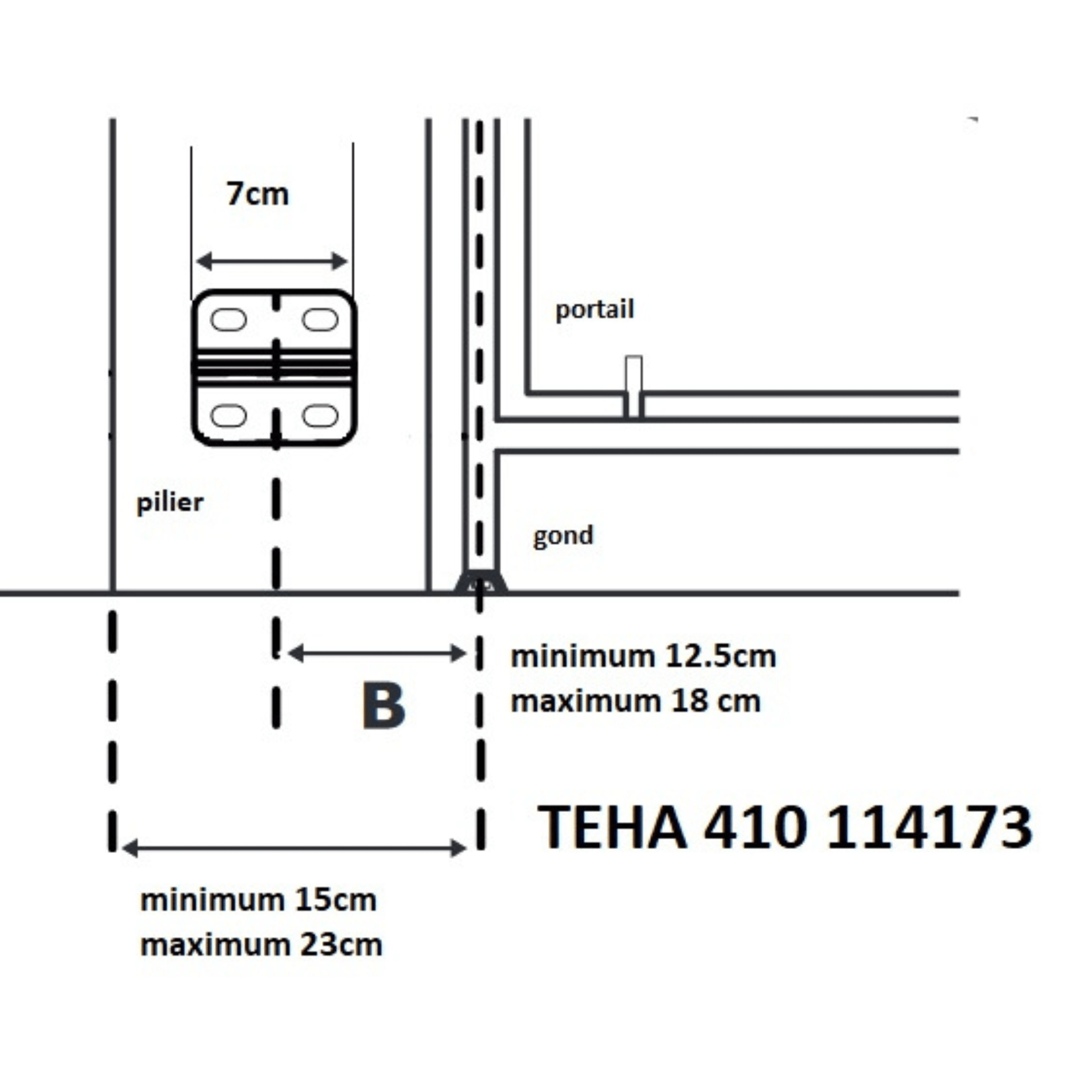

Η εικόνα δείχνει τις ελάχιστες και μέγιστες αποστάσεις στις οποίες μπορεί να στερεωθεί ο βραχίονας (με D=0 cm και D=15 cm). Ο πυλώνας πρέπει να είναι καθαρός και στεγνός και απαλλαγμένος από τυχόν στερεώσεις από παλαιό μοντέλο ενεργοποιητή.

Προϋποθέσεις περιβάλλοντος

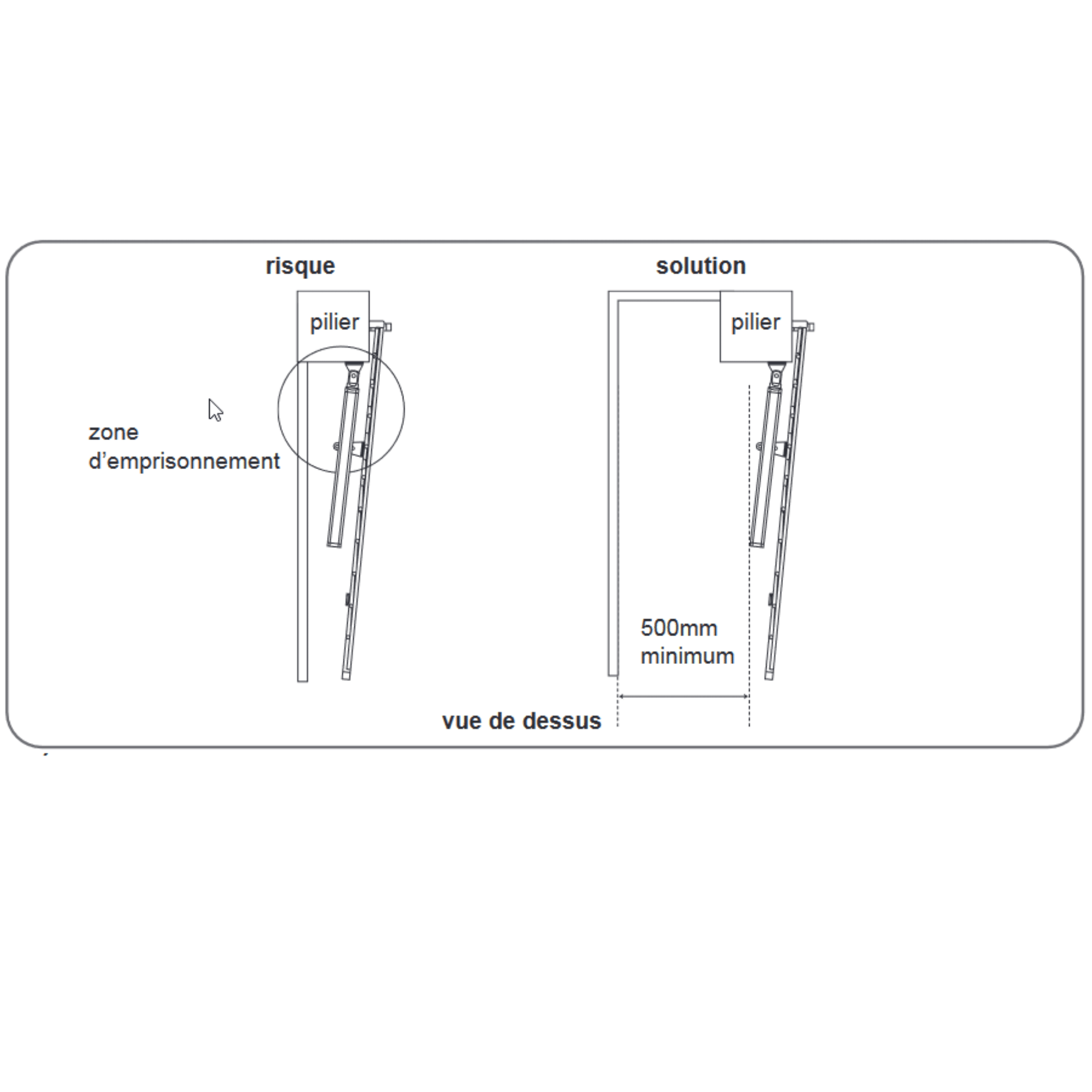

Είναι σημαντικό να διατηρείται ασφαλής πλευρική απόσταση μεταξύ της ανοικτής πύλης και οποιουδήποτε σταθερού μέρους του περιβάλλοντος.

Το έδαφος πρέπει να είναι ίσιο και ομοιόμορφο. Η πύλη δεν πρέπει να τρίβεται στο έδαφος.

Ο χειριστής δεν είναι συμβατός με ανοδικές ή καθοδικές εισόδους.

Η τοποθέτηση ΜΟΝΙΜΩΝ και ΜΟΝΙΜΩΝ στομίων δαπέδου είναι ΥΠΟΧΡΕΩΤΙΚΗ για το άνοιγμα και το κλείσιμο.



Προϋποθέσεις για την τοποθέτηση της πύλης στον πυλώνα

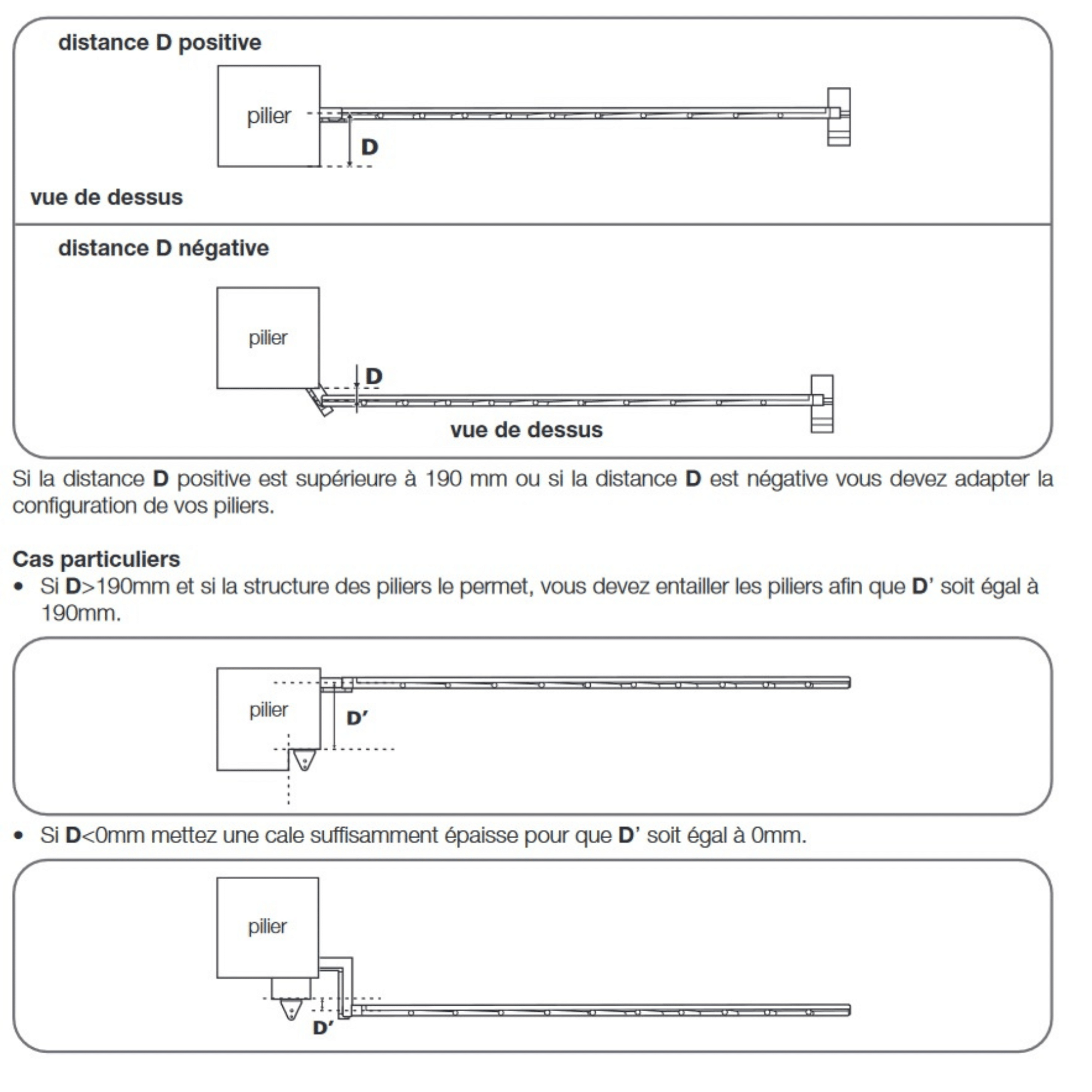

Το βάθος τοποθέτησης της πύλης σε σχέση με την εσωτερική πλευρά του πυλώνα είναι σημαντικό. Ονομάζουμε αυτή την απόσταση D.

Η απόσταση αυτή δεν μπορεί να είναι μικρότερη από 0 cm (αρνητική απόσταση) και δεν μπορεί να υπερβαίνει τα 15 cm.

Η απόσταση αυτή καθορίζει την απόσταση B στην οποία το στήριγμα τοποθετείται στον πυλώνα (βλέπε απαιτήσεις πυλώνα).

Εάν έχετε τη δυνατότητα να ρυθμίσετε το βάθος τοποθέτησης της πύλης, φροντίστε να επιλέξετε μια θέση όπου η απόσταση B είναι συμβατή με το πλάτος του πυλώνα σας.

Εάν η απόσταση D είναι μικρότερη ή μεγαλύτερη από 15 cm, ο πυλώνας σας θα πρέπει να τροποποιηθεί.

Στην κλειστή θέση, η πύλη πρέπει να είναι παράλληλη με την πίσω πλευρά της κολόνας στην οποία θα τοποθετηθεί ο βραχίονας στερέωσης της κολόνας.

Εγκαταστάσεις που ΑΠΑΓΟΡΕΥΟΝΤΑΙ

Απαγορεύεται αυστηρά η εγκατάσταση των γρύλων στην εξωτερική πλευρά της πύλης (πλευρά του δρόμου). Απαγορεύεται αυστηρά η εγκατάσταση των κινητήρων σε ύψος μεγαλύτερο από 1,50 m. Απαγορεύεται αυστηρά η εγκατάσταση του ηλεκτρονικού κουτιού σε κινούμενο μέρος της πύλης.

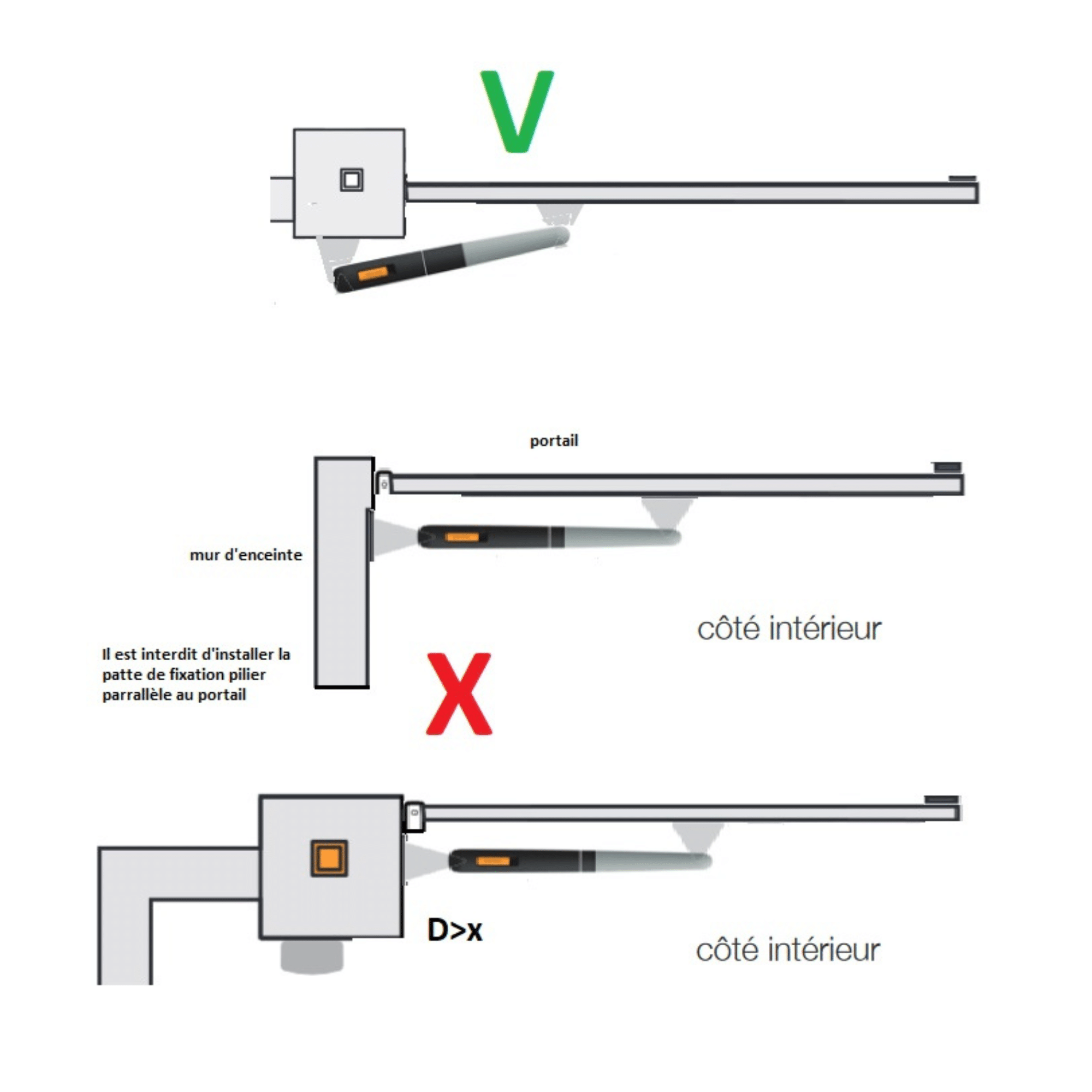

Εγκαταστάσεις που δεν συνιστώνται

Δεν είναι δυνατόν να εγκαταστήσετε το στήριγμα στύλου σε περιμετρικό τοίχο κάθετα στην πύλη. Δεν είναι δυνατόν να εγκαταστήσετε το στήριγμα στύλου στην ίδια πλευρά με τους μεντεσέδες της πύλης. Δεν είναι δυνατόν να εγκαταστήσετε τον γρύλο σε μη ενισχυμένο τμήμα της πύλης. Εάν το μέγεθος των στύλων σας δεν σας επιτρέπει να τηρήσετε την απόσταση B, δεν θα είναι δυνατή η εγκατάσταση του χειριστηρίου.

Οι κίνδυνοι

Ένας χειριστής πύλης πρέπει να εγκατασταθεί σύμφωνα με σαφώς καθορισμένες αποστάσεις εγκατάστασης, για να διασφαλιστεί η βέλτιστη και ασφαλής λειτουργία. Εάν οι κινητήρες δεν εγκατασταθούν σύμφωνα με τον παρακάτω πίνακα, ο χειριστής σας μπορεί: – να μην μπορεί να οδηγήσει σωστά τα φύλλα (μικρή γωνία ανοίγματος, εμπόδια που ανιχνεύονται από τον πίνακα, ακανόνιστη λειτουργία κ.λπ.), – να μην μπορεί να κρατήσει σωστά κλειστά τα φύλλα, – να καταστρέψει ένα ή περισσότερα εξαρτήματα του κινητήρα.

), – να μην κρατήσει τα φύλλα σωστά κλειστά, – να καταστρέψει ένα ή περισσότερα εξαρτήματα του κινητήρα, – να μην τηρήσει τις τιμές που ορίζονται στο πρότυπο NF-EN 12453 και να κινδυνεύσει να προκαλέσει μεγάλες υλικές ζημιές ή σωματικές βλάβες.

Οποιαδήποτε μη συμμορφούμενη εγκατάσταση που οδηγεί σε δυσλειτουργία, καταστροφή ή πρόωρη φθορά της συσκευής δεν θα καλύπτεται από την εγγύηση. Η Avidsen δεν θα παρέχει καμία τεχνική βοήθεια έως ότου η μηχανοποίηση εγκατασταθεί σύμφωνα με την εγγύηση.

Βήμα 1: Μέτρηση στον πυλώνα

Μετρήστε την απόσταση D (βλέπε Προϋποθέσεις για την τοποθέτηση της πύλης στον πυλώνα).

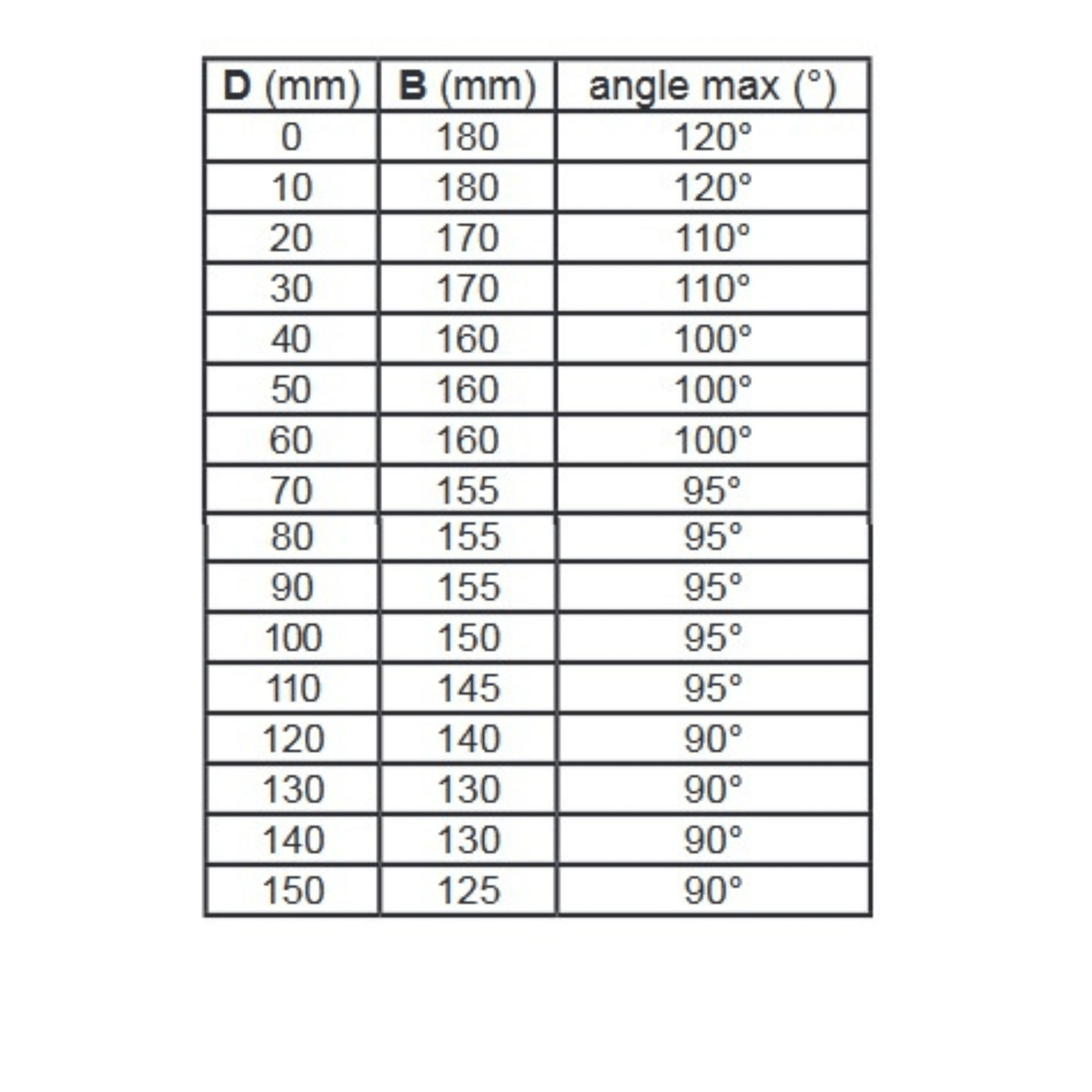

Ανατρέξτε στον πίνακα για την απόσταση B (απόσταση μεταξύ του κέντρου του βραχίονα στερέωσης και των μεντεσέδων) (βλέπε απαιτήσεις πυλώνα).

Βήμα 2: Λαμβάνοντας υπόψη το ύψος

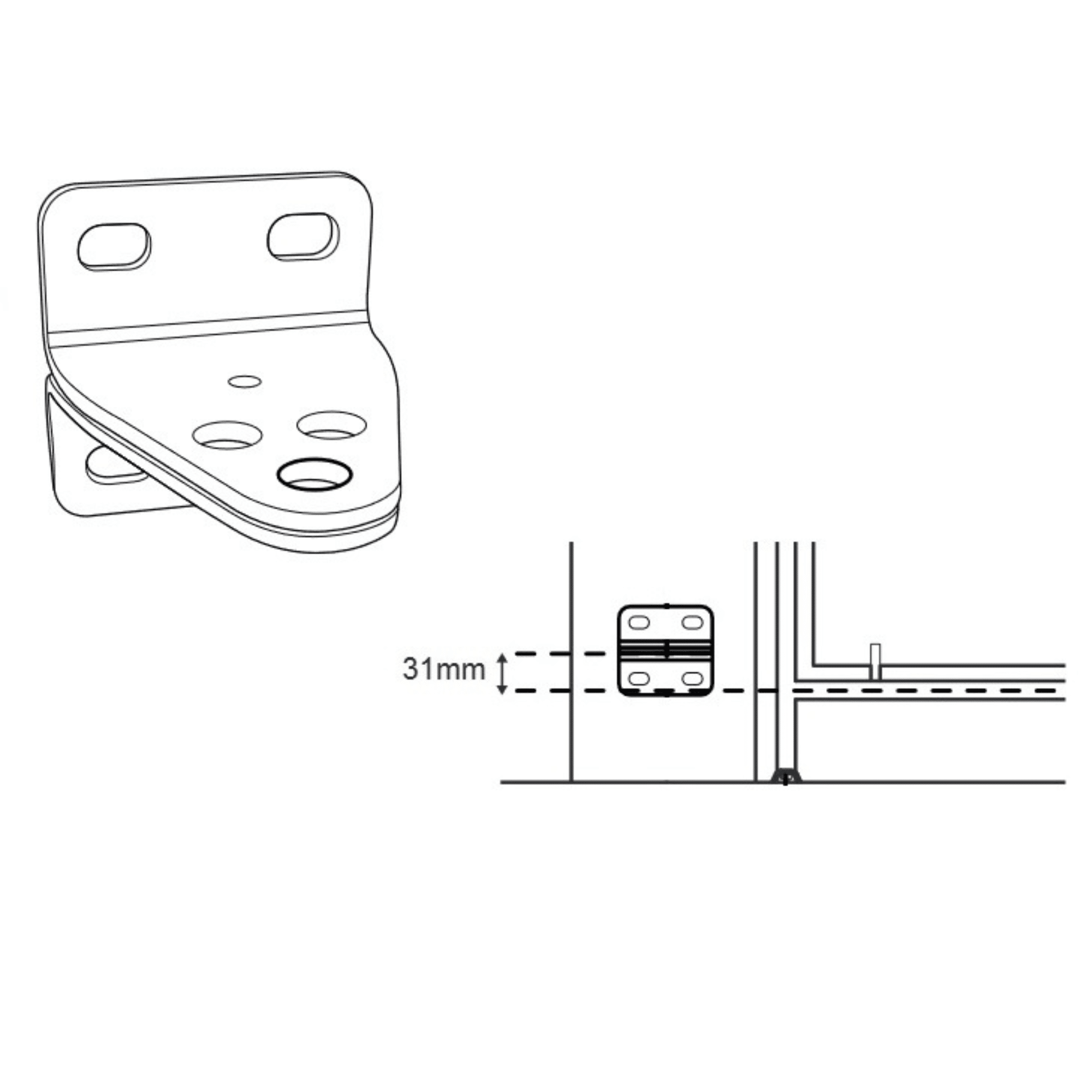

Συναρμολογήστε τα δύο μέρη του βραχίονα. Το σημείο στο οποίο ο κύλινδρος στερεώνεται σε αυτά τα στηρίγματα πρέπει να βρίσκεται 31 mm πάνω από το μέσο του σημείου ενίσχυσης στην πύλη.

Βεβαιωθείτε ότι ο βραχίονας είναι οριζόντιος και σημειώστε τη θέση των οπών που πρέπει να διανοιχθούν.

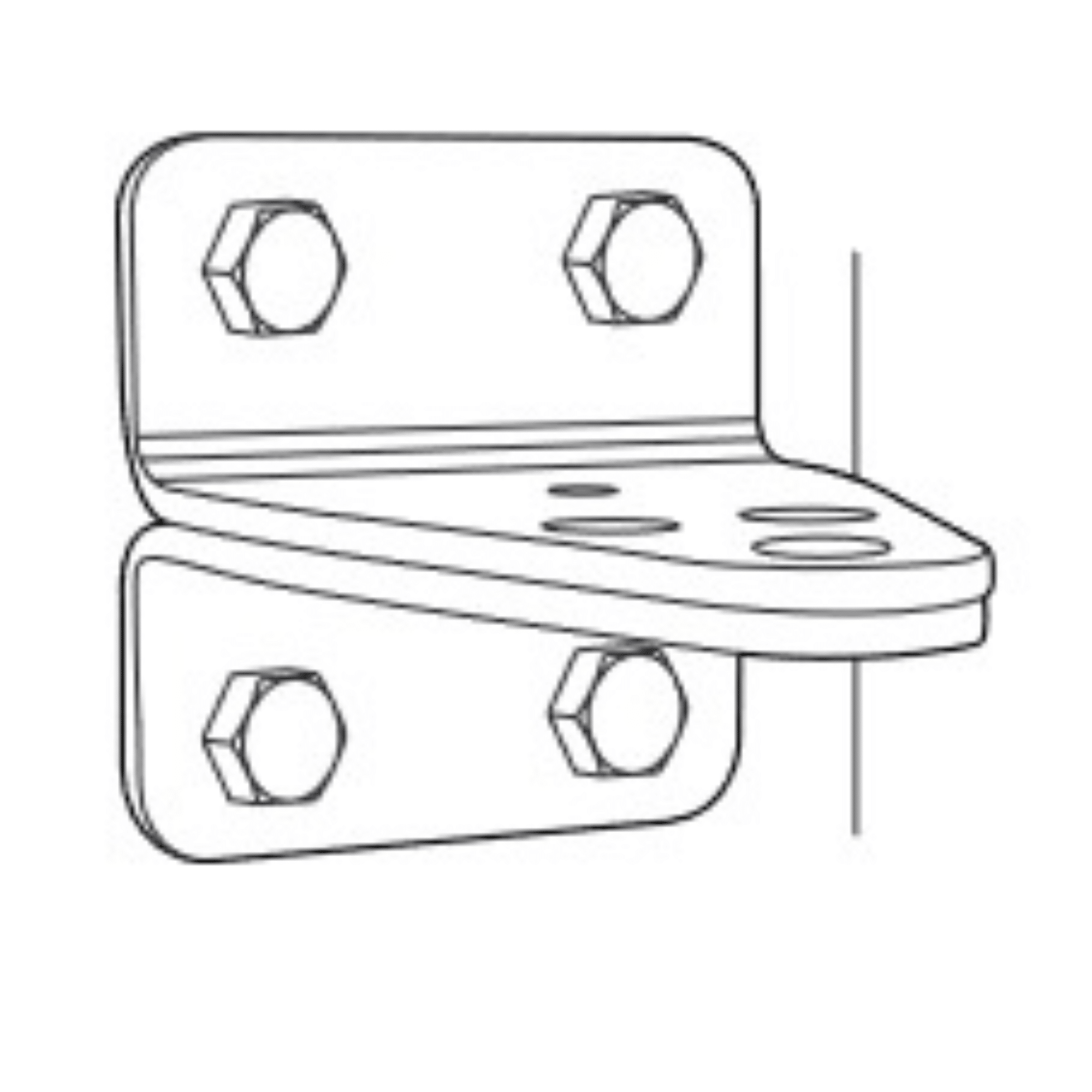

Βήμα 3: Στερέωση του βραχίονα στην κολόνα

Σημειώστε τη θέση των οπών στην κολόνα, διασφαλίζοντας ότι το στήριγμα της κολόνας τοποθετείται οριζόντια στο άκρο. Χρησιμοποιήστε μπουλόνια 10 mm ή οποιοδήποτε άλλο σύστημα στερέωσης κατάλληλο για το υλικό του πυλώνα.

Προσοχή: οι πιέσεις στο βραχίονα στήριξης θα είναι σημαντικές όταν η μηχανοποίηση είναι σε λειτουργία. Συνιστούμε τη χρήση ράβδων με σπείρωμα μήκους τουλάχιστον 15 cm.
Εάν ο πυλώνας είναι κατασκευασμένος από μέταλλο, συνιστούμε να συγκολλήσετε ή να περάσετε τις ράβδους με σπείρωμα για να τις ασφαλίσετε με παξιμάδια αυτοασφάλισης. Σε περίπτωση αμφιβολίας συμβουλευτείτε έναν επαγγελματία.

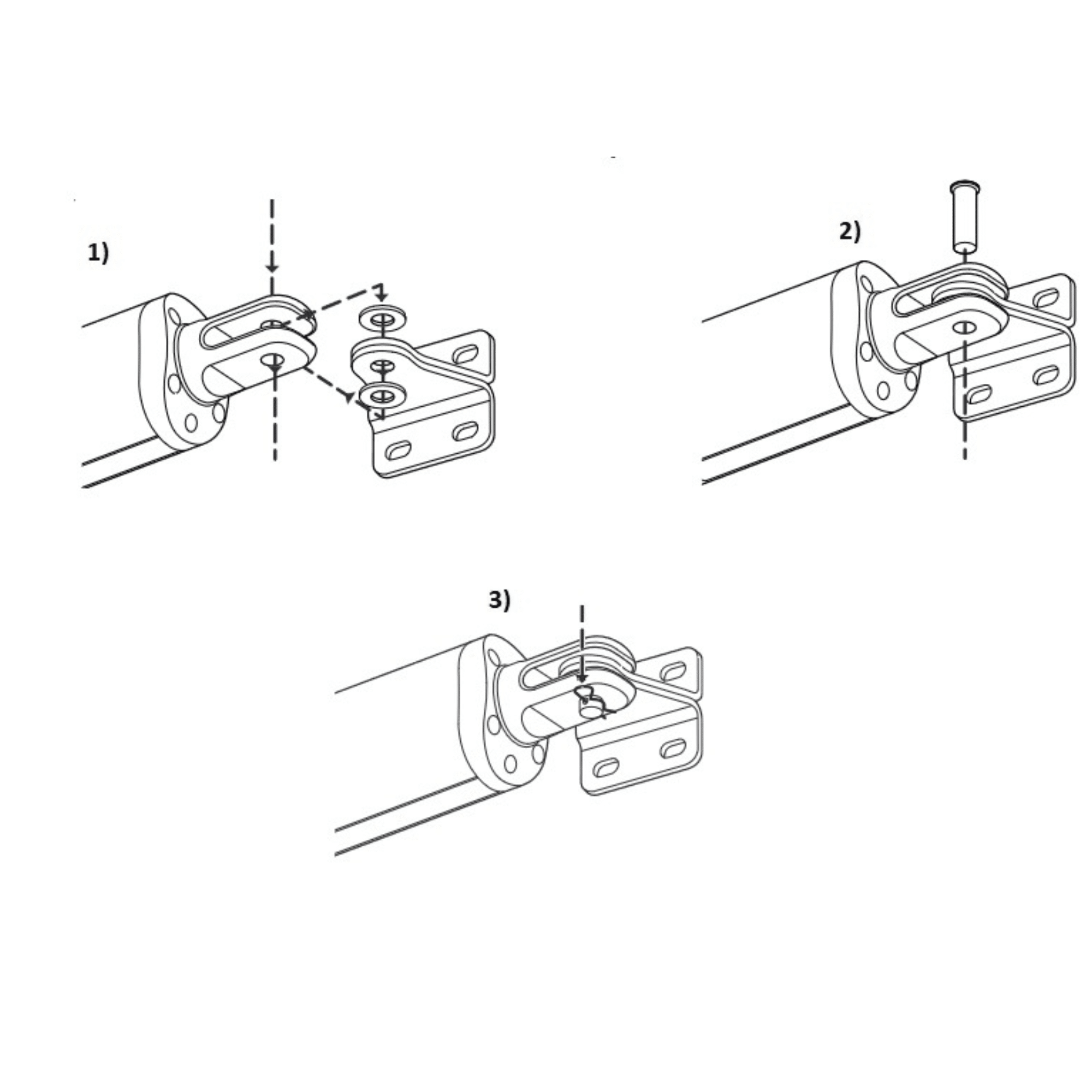

Βήμα 4: Τοποθέτηση του γρύλου στην κολόνα

1) Τοποθετήστε το πίσω πιρούνι του κυλίνδρου στο στήριγμα, τοποθετώντας τις ροδέλες πάνω και κάτω από το στήριγμα. 2) Τοποθετήστε τον πείρο. 3) Ασφαλίστε με τον πείρο.

Βήμα 5: Ελέγξτε τη θέση του κυλινδρικού αμαξιδίου

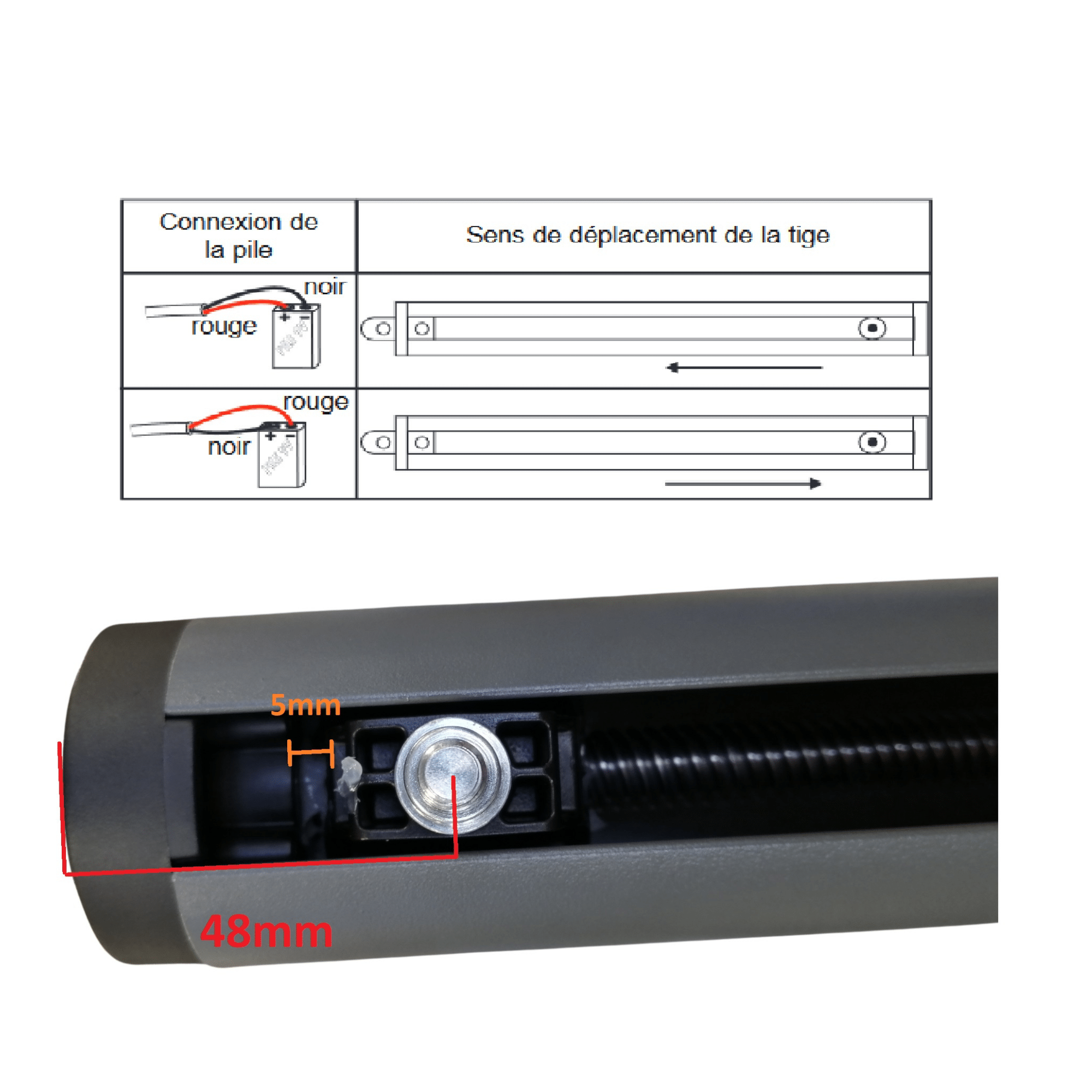

Αναποδογυρίστε τον κύλινδρο και βεβαιωθείτε ότι η ράβδος μεταφοράς απέχει περίπου 5 mm από το εσωτερικό άκρο διαδρομής του κυλίνδρου. Εάν όχι, χρησιμοποιήστε μια μπαταρία 9V LR61 για να μετακινήσετε το καροτσάκι. Είναι επίσης δυνατό να συνδέσετε τους κινητήρες στην ηλεκτρονική πλακέτα (βλ. ενότητα “Συνδέσεις”) και να εκτελέσετε τη χειροκίνητη λειτουργία για να τροφοδοτήσετε τους κινητήρες ενώ ρυθμίζετε τη θέση του καροτσιού.
Παρακαλώ σημειώστε! Είναι πολύ σημαντικό να ακολουθήσετε αυτό το βήμα, διαφορετικά η πύλη μπορεί να μην ανοίξει σωστά. αλλιώς κινδυνεύετε να μην κλείσετε σωστά!

Βήμα 6: Τοποθετήστε το στήριγμα της πύλης

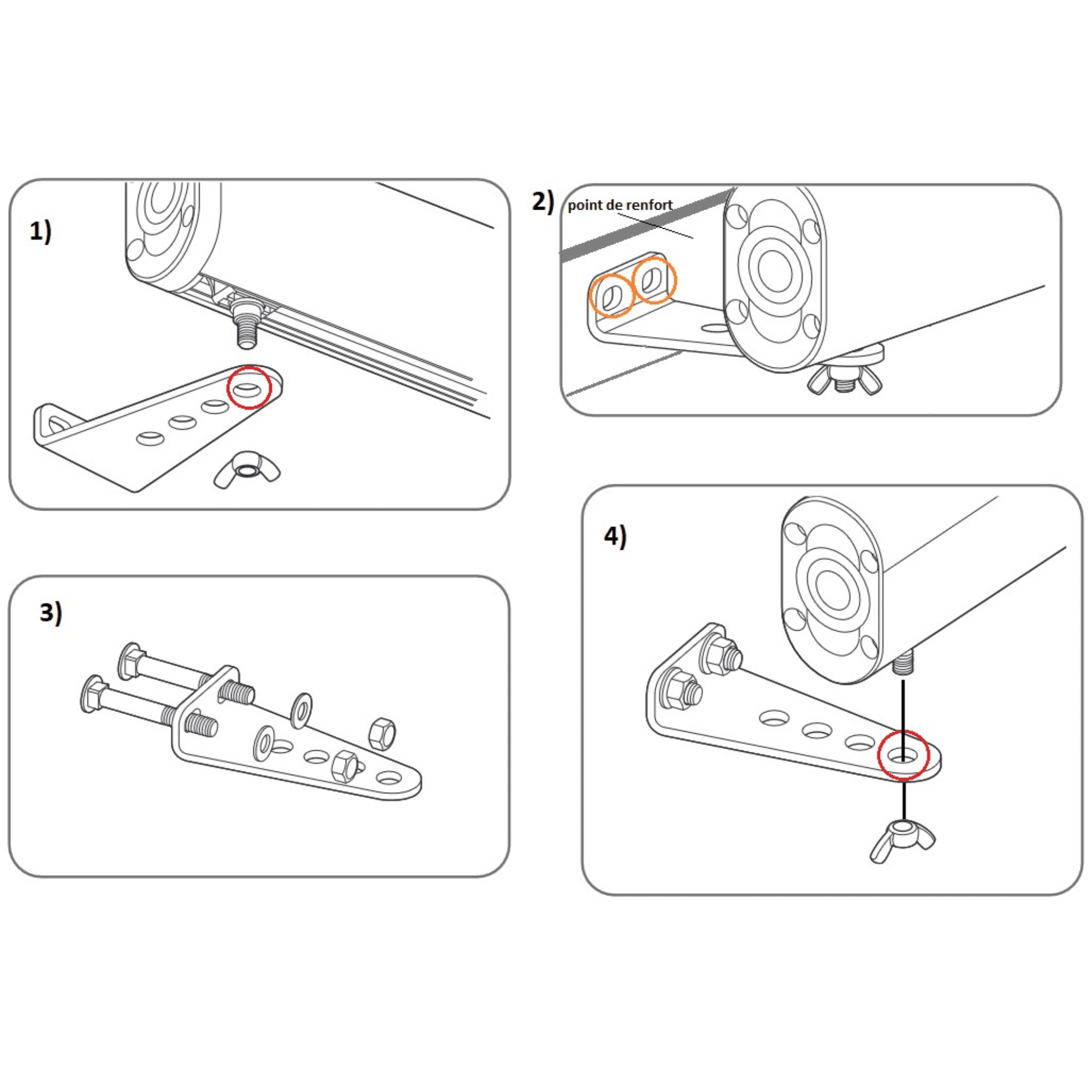

  1. Κλείστε την πύλη , πιέζοντας την σταθερά προς το κεντρικό της στοπ και, στη συνέχεια, περιστρέψτε τον γρύλο για να τοποθετήσετε τη βάση του βραχίονα της πύλης στην πύλη. Συναρμολογήστε το στήριγμα πύλης κάτω από τον γρύλο με τη “βίδα πεταλούδα” (οπή 4ᵉ).
  2. Τοποθετήστε τον βραχίονα επίπεδη στην πύλη και σημειώστε τη θέση των οπών στερέωσης.
  3. Κρατήστε μόνο τον βραχίονα και στερεώστε τον στην πύλη χρησιμοποιώντας τα κατάλληλα εξαρτήματα στερέωσης. Οι δυνάμεις που ασκούνται στο πόδι της πύλης κατά τη λειτουργία είναι σημαντικές. Για να αποφύγετε την αποκόλληση του ποδιού της πύλης, χρησιμοποιήστε κατάλληλους συνδετήρες.
    (πριτσίνια/ένθετο με σπείρωμα ή διαμπερές μπουλόνι).
  4. Στερεώστε ξανά τον κύλινδρο στο στήριγμα με τη βίδα πτέρυγας (οπή 4ᵉ).





Βήμα 7: Εκτελέστε την ίδια διαδικασία για τον δεύτερο κύλινδρο.

Εκτελέστε την ίδια διαδικασία για τον δεύτερο κύλινδρο.

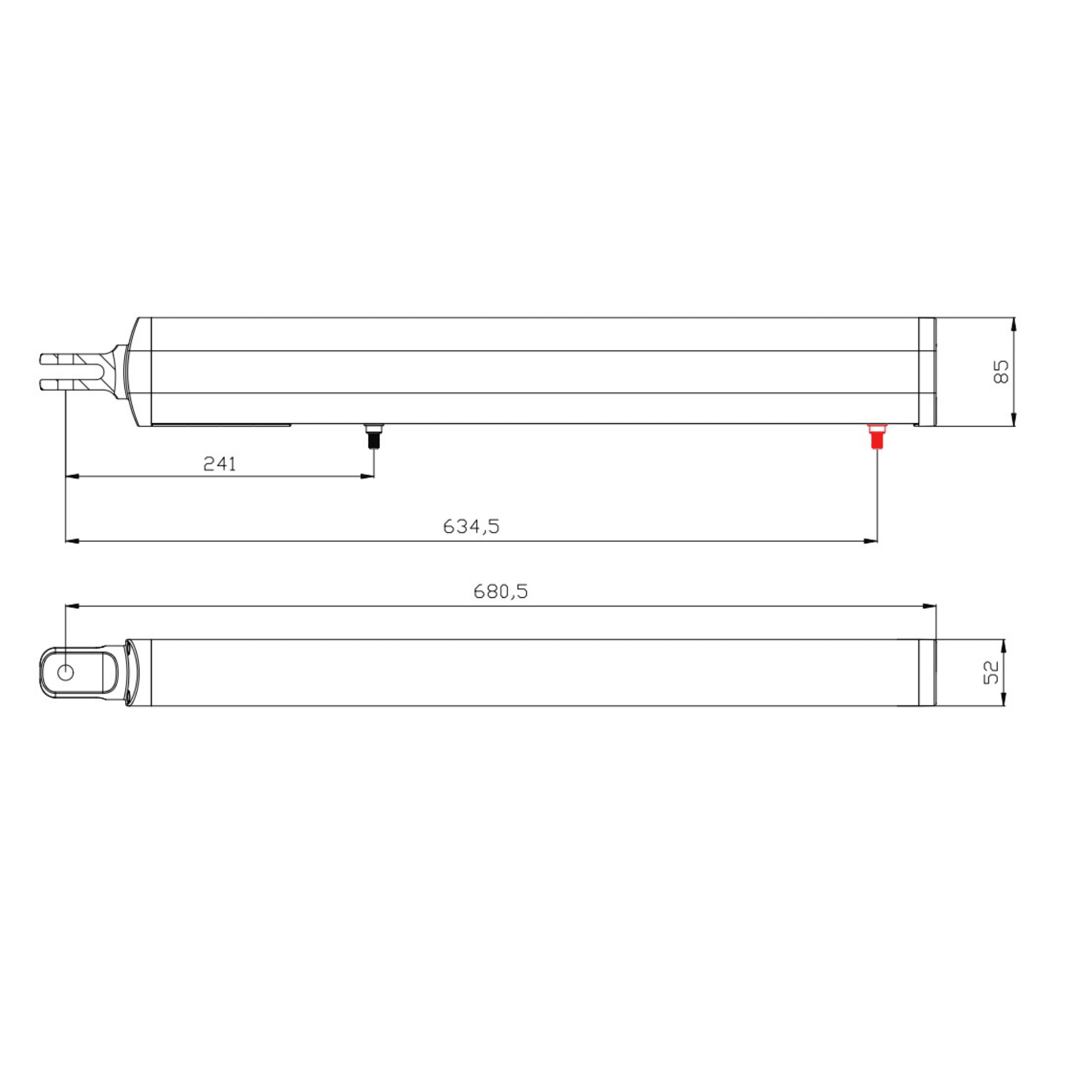

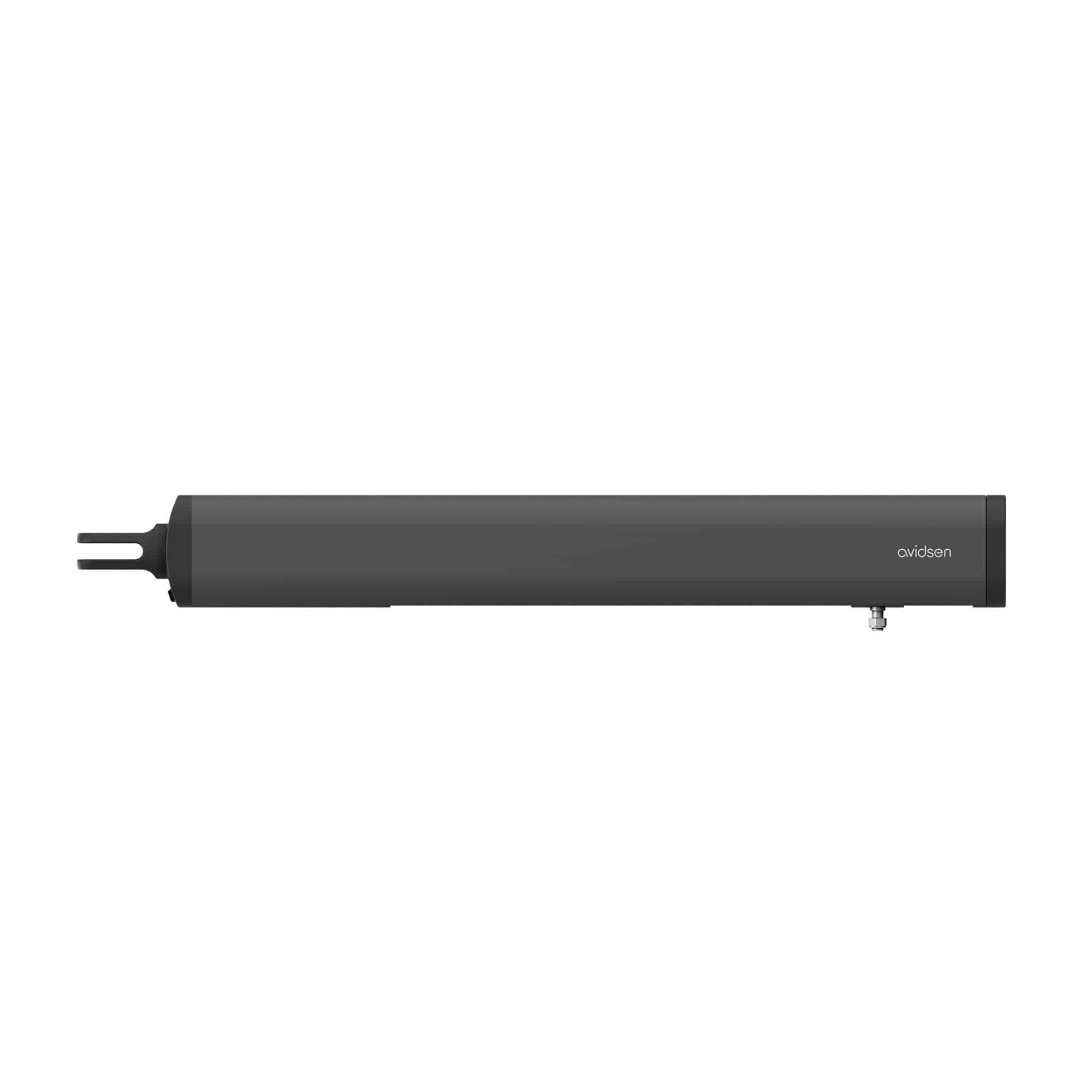

Διαστάσεις κυλίνδρου

σε mm
