Το σεμινάριο που ακολουθεί δείχνει μια σύνδεση με τα σημερινά φωτοκύτταρα 114359 οβάλ. Τα παλιά φωτοκύτταρα 104359 (Extel) ή 114359 ορθογώνια φωτοκύτταρα θα είναι συμβατά με μια ηλεκτρονική κάρτα AVLO. Η σύνδεση θα είναι πανομοιότυπη εκτός από τα φωτοκύτταρα 104359.

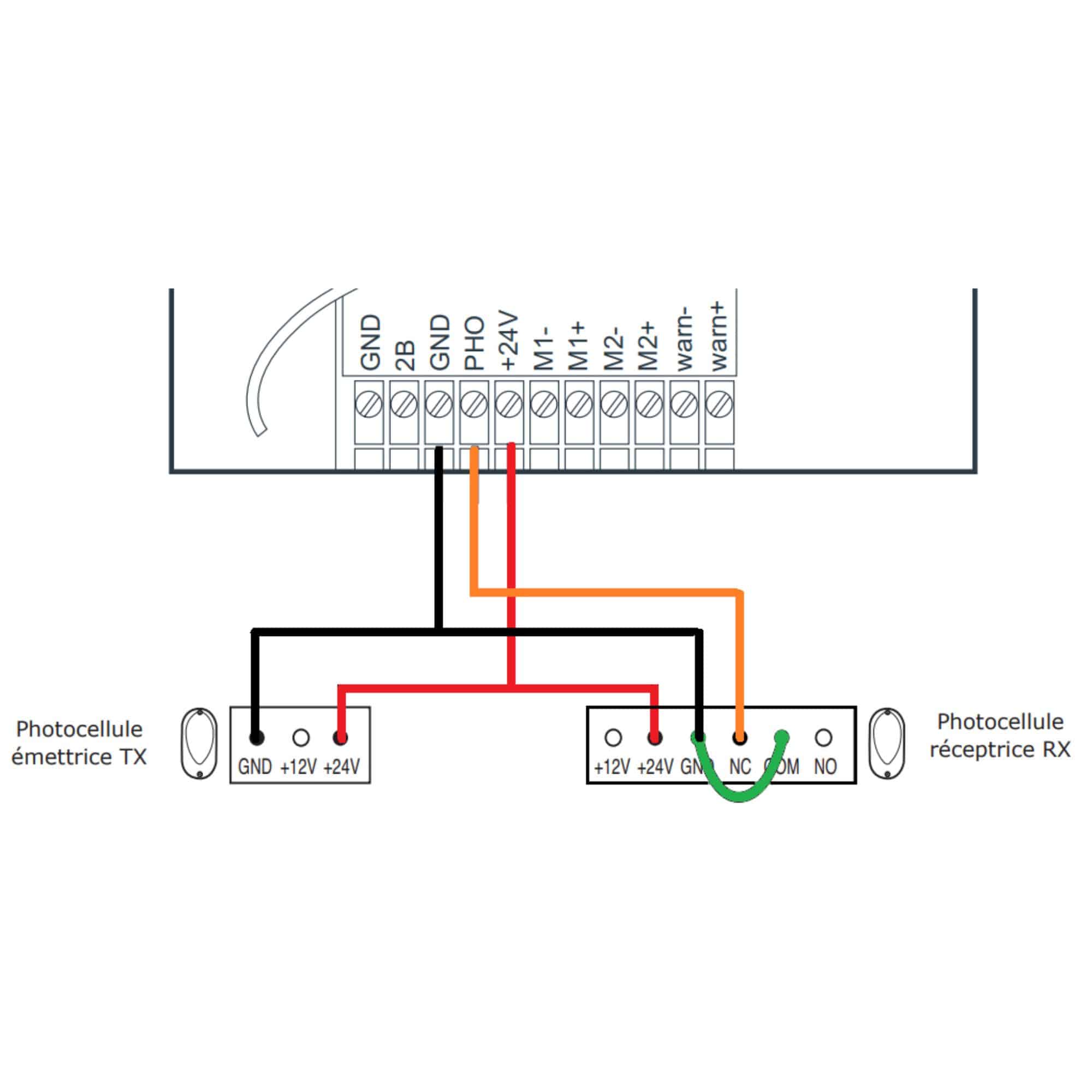

Αφαιρέστε την παράκαμψη μεταξύ GND και PHO στην ηλεκτρονική πλακέτα.

Συνδέστε τα +24V των φωτοκύτταρων με τα +24V της πλακέτας.

Συνδέστε το GND των φωτοκύτταρων με το GND της πλακέτας.

Συνδέστε το NC του φωτοκύτταρου RX στο PHO της πλακέτας.

Τοποθετήστε μια παράκαμψη μεταξύ GND και COM στο φωτοκύτταρο του δέκτη.

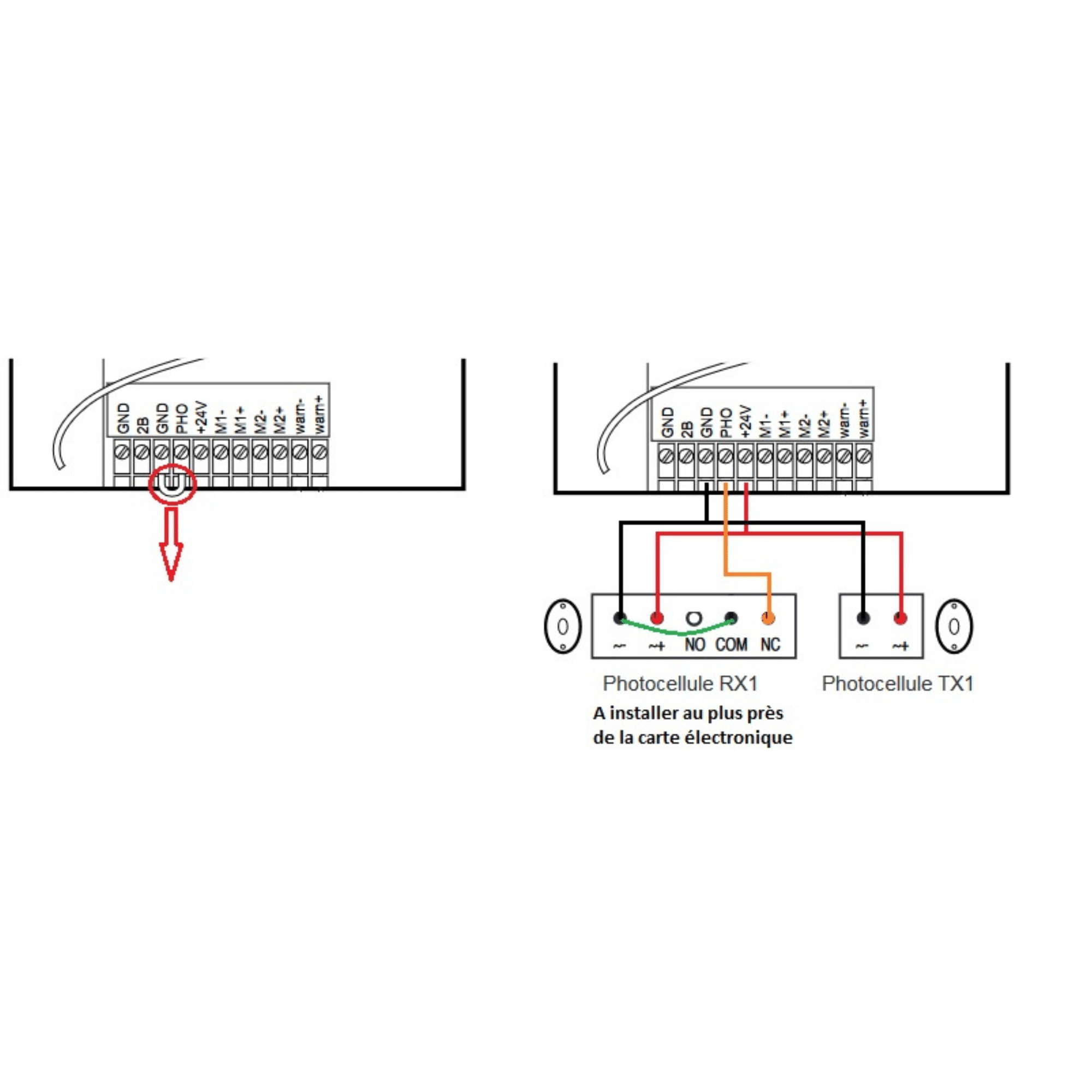

Αφαιρέστε την παράκαμψη μεταξύ GND και PHO στην ηλεκτρονική πλακέτα.

Συνδέστε το + των φωτοκύτταρων με το +24V στην πλακέτα.

Συνδέστε το – των φωτοκύτταρων με το GND της πλακέτας.

Συνδέστε το NC του φωτοκύτταρου RX στο PHO της πλακέτας.

Τοποθετήστε μια παράκαμψη μεταξύ – και COM στο φωτοκύτταρο του δέκτη.
