Ihr Solar-Set will nicht funktionieren oder hat Schwierigkeiten beim Betrieb? Hier ist ein Tutorial, um die Anzeigen zu verstehen und eine Vordiagnose zu stellen.

Dieses Tutorial ist anwendbar für :

Schwierigkeitsgrad : Einfach
Benötigte Zeit : 5 Minuten
Anzahl der Schritte : 2
Mise à jour : April 2025

Die Erklärungen im Video :

Die Schritte des Tutorials :

Schritt 1: Lokalisierung des Wechselrichters

  • Der Wechselrichter verfügt über Betriebsanzeigen, die Ihnen den Betriebsstatus anzeigen.

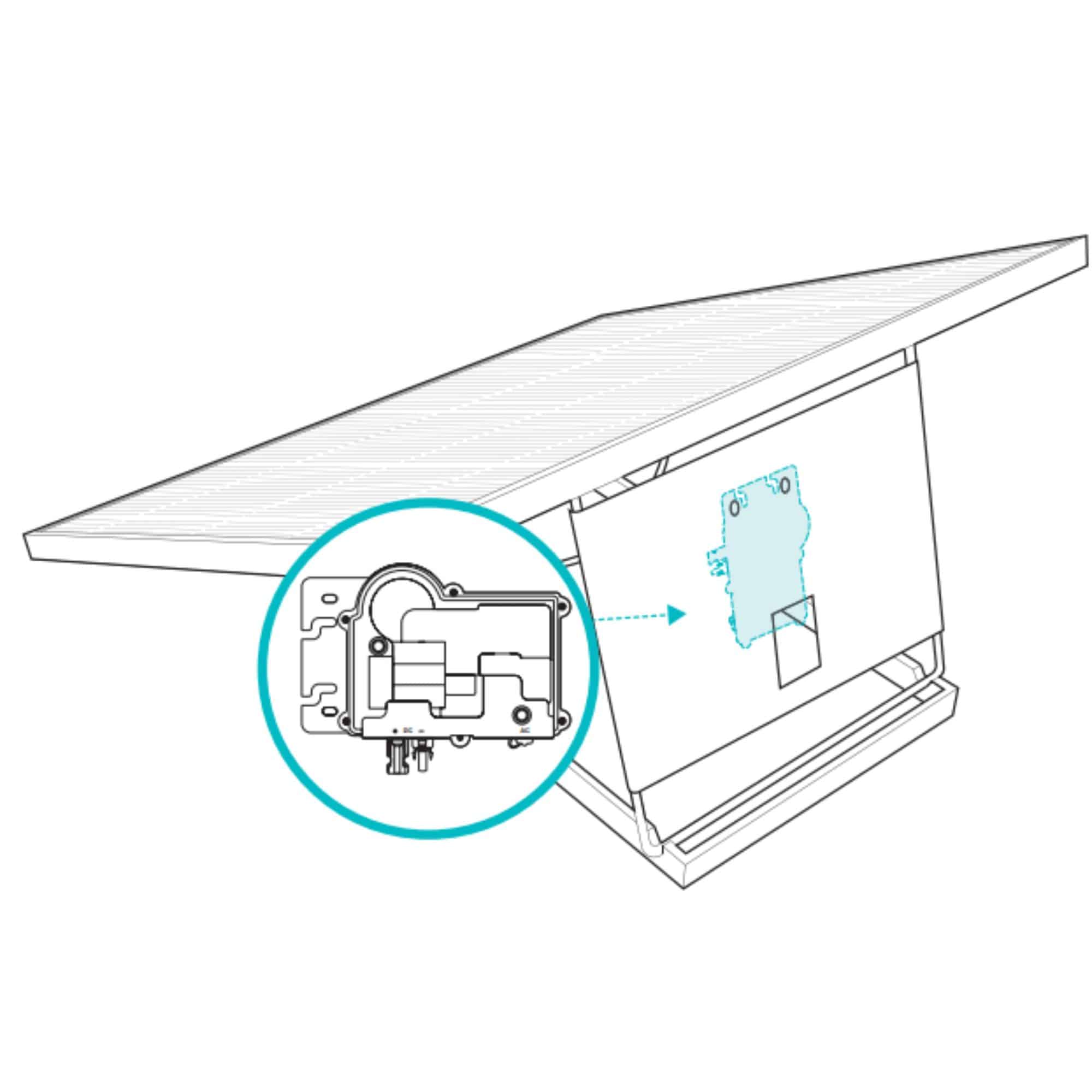

  • Dieser befindet sich am Ende des 230V-Kabels und muss unter einem der Solarpaneele installiert werden.

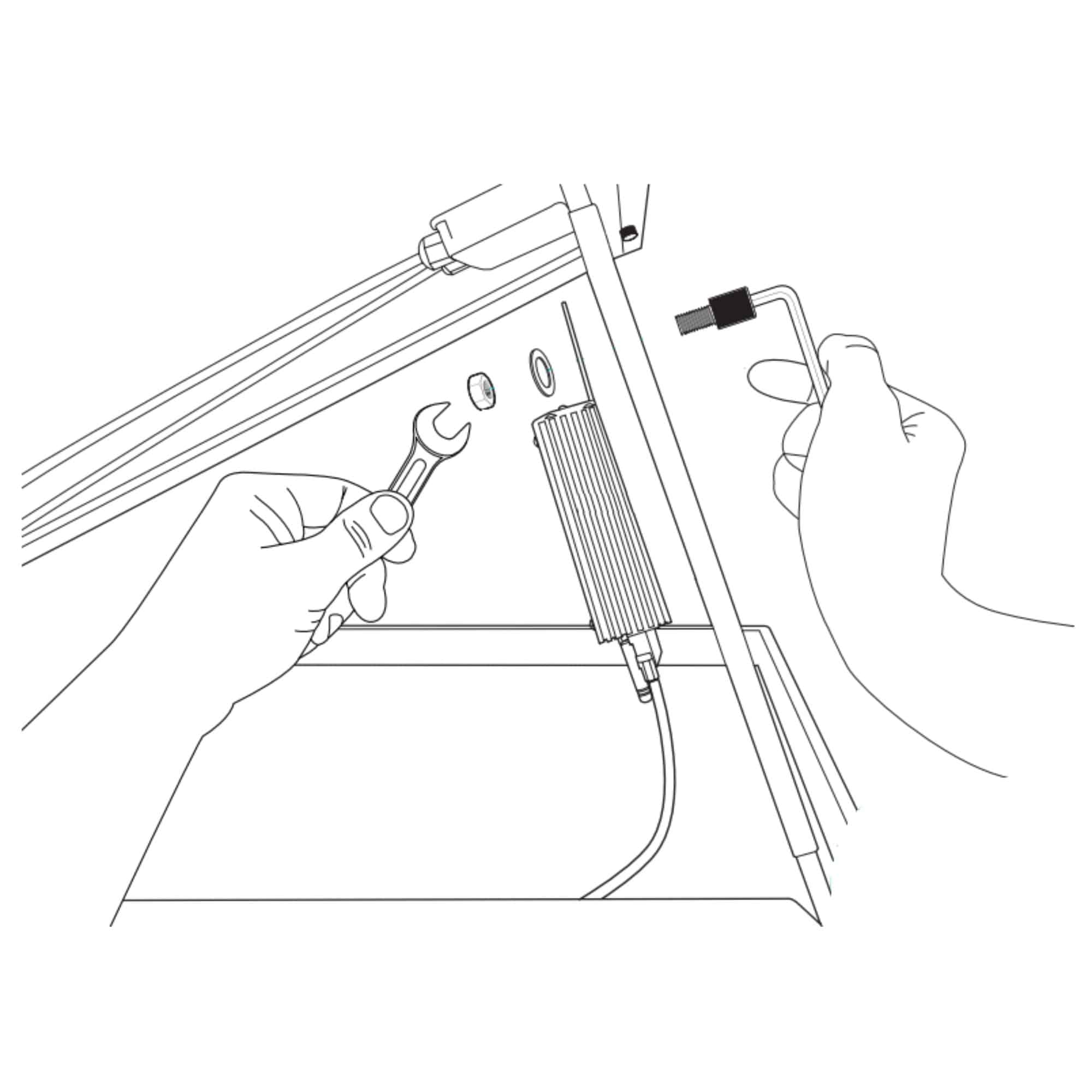

  • Lösen Sie die beiden Schrauben der Wechselrichterhalterung, um diese zu entfernen.
  • Achten Sie darauf, dass der Wechselrichter nicht umfällt.
  • Je nach Sonneneinstrahlung von außen kann der Wechselrichter sehr heiß werden.
  • Behandeln Sie den Wechselrichter vorsichtig, da er an 230V angeschlossen ist.

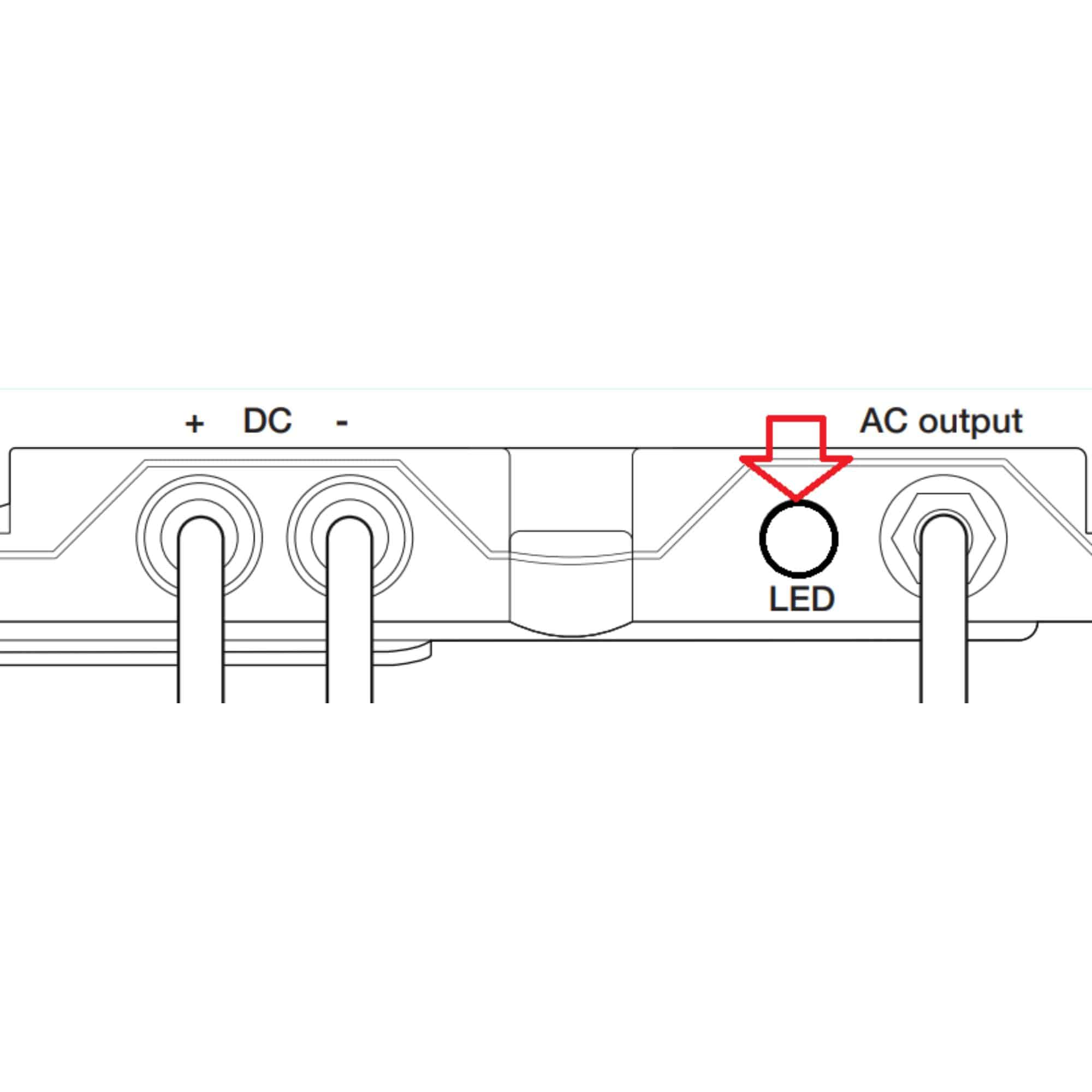

  • Der Wechselrichter hat nur einen Kontrollleuchte. Er kann grün, gelb oder rot sein. Sie kann feststehend oder blinkend sein.

Schritt 2: Bedeutung des Kontrollleuchte

Lampe aus

  • Der Wechselrichter wird nicht von den Sonnenkollektoren gespeist.
  • Es ist normal, dass dieser Kontrollleuchte nachts, in der Morgendämmerung oder in der Abenddämmerung ausgeschaltet wird.

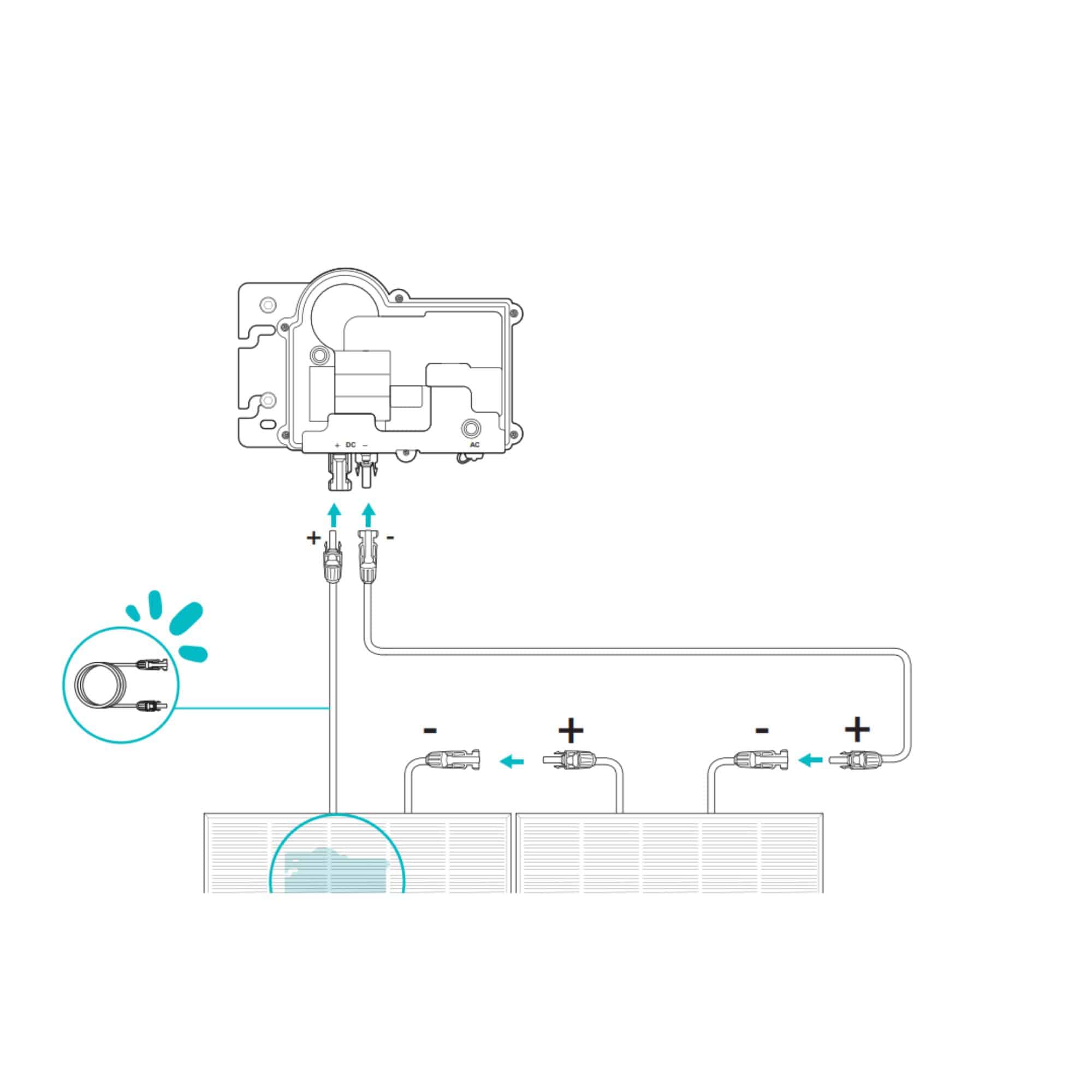

Lösung: Stellen Sie sicher, dass die Solarmodule alle miteinander verbunden sind und dass jeder Stecker fest eingesteckt ist.

Rotes Licht Leuchtet

  • Der Wechselrichter wird von den Sonnenkollektoren gespeist, ist aber nicht an eine 230V-Steckdose angeschlossen.

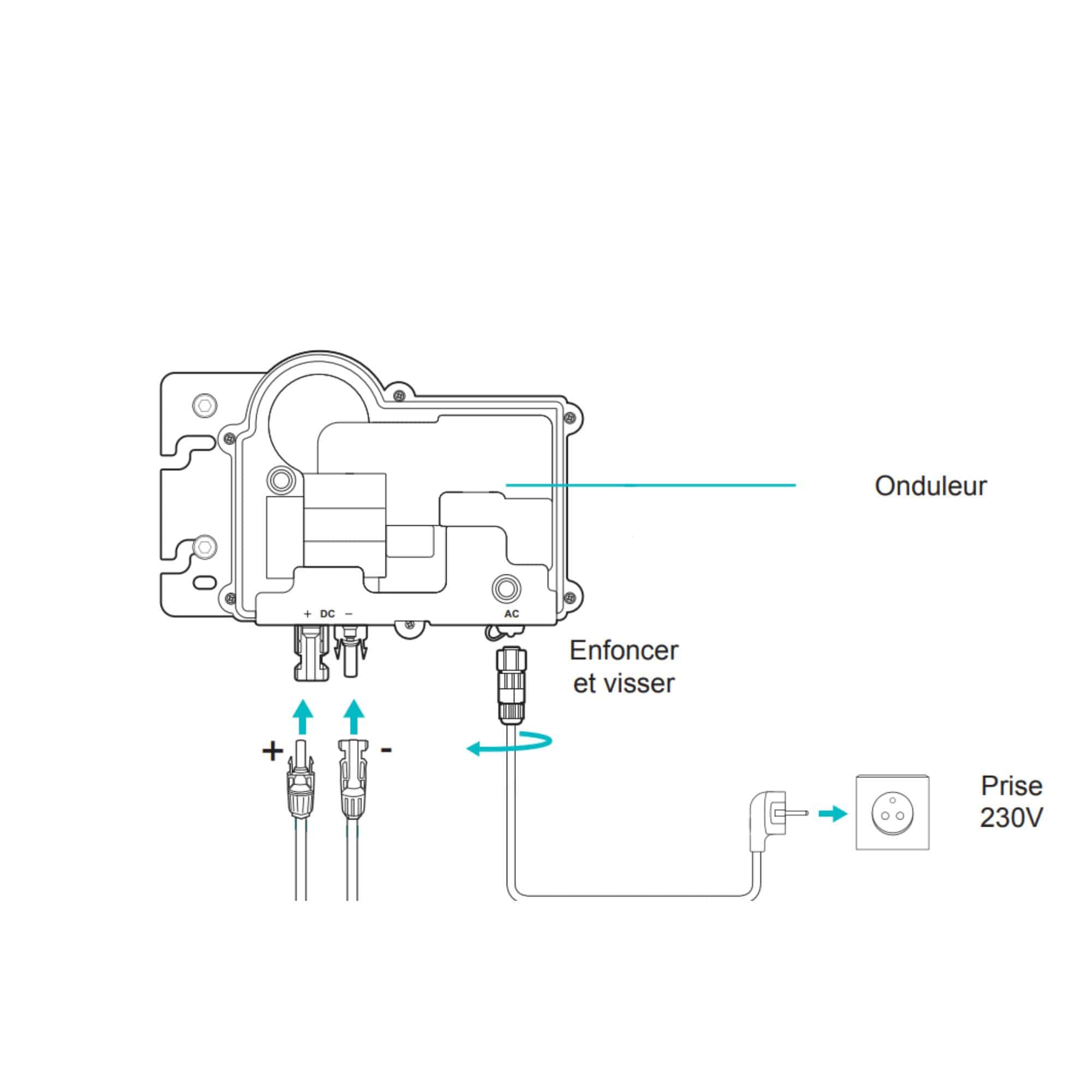

Lösung: Stellen Sie sicher, dass der Wechselrichter an eine 230V-Steckdose angeschlossen ist und dass Strom in die Steckdose fließt.

Rotes Licht Blinkend

  • Der Wechselrichter hat eine Störung.
  • Ziehen Sie in dieser Reihenfolge den Stecker aus der 230V-Steckdose und aus dem Gerät. PV-Modul
  • 2 Minuten warten
  • Schließen Sie die Sonnenkollektoren wieder an
  • Der rote Kontrollleuchte sollte fest sein. Wenn dies nicht der Fall ist, wenden Sie sich bitte an den technischen Support.

Blinkendes gelbes Licht

  • Der Wechselrichter wird von den Sonnenkollektoren gespeist und ist an eine 230V-Steckdose angeschlossen, aber nicht mit WLAN verbunden.
  • Der Solar-Set produziert in dieser Konfiguration Strom.



Lösung: Verbinden Sie einfach Ihren Solar-Set über Wifi mit Ihrer Internetbox und lassen Sie sich von der AvidsenHome-Anwendung führen.

Grünes Dauerlicht

  • Der Wechselrichter startet gerade.



Lösung: Warten Sie 2 Minuten. Wenn Kontrollleuchte nach 2 Minuten immer noch grün leuchtet, stellen Sie sicher, dass die Solarmodule richtig in der Sonne liegen.



Blinkendes grünes Licht

  • Dies ist der normale Betrieb des Wechselrichters. Der Wechselrichter wird von den Solarmodulen an seinem besten MPPT-Punkt gespeist, ist mit Wifi verbunden und wird an eine 230V-Steckdose angeschlossen.
  • Der Solar-Set produziert in dieser Konfiguration Strom.
