Δεν μπορείτε πλέον να ακούσετε το κουδούνισμα της οθόνης. Το μεγάφωνο του μόνιτορ σας φαίνεται να παρουσιάζει βλάβη. Πριν από την εκτέλεση οποιασδήποτε εργασίας ή συντήρησης, απενεργοποιήστε όλα τα εξαρτήματα του θυροτηλεφώνου βίντεο και σταθείτε σε κατάλληλη επιφάνεια για να αποφύγετε το γρατσούνισμα της οθόνης.

Αυτό το σεμινάριο ισχύει για :

Extel - 720321 - Wave 2
Δυσκολία : Εύκολο
Απαιτούμενος χρόνος : 10 λεπτά
Αριθμός σταδίων : 6
Mise à jour : Φεβρουάριος 2025

Απαιτούμενα υλικά:

Κατσαβίδι Phillips, πλαστική σπάτουλα, πένσα ακριβείας

Τα βήματα του σεμιναρίου :

Βήμα 1: Αφαιρέστε το πίσω στήριγμα

  • Αναποδογυρίστε την οθόνη.
  • Αφαιρέστε την κάρτα micro SD από την οθόνη.

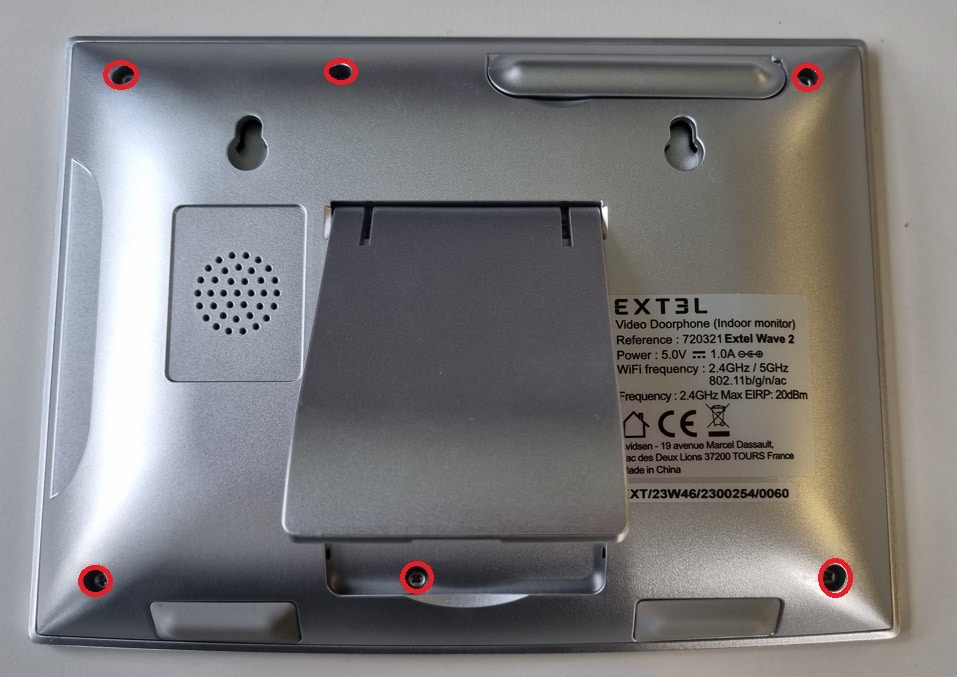

  • Χρησιμοποιώντας ένα κατσαβίδι Phillips, ξεβιδώστε τις 6 βίδες συγκράτησης.

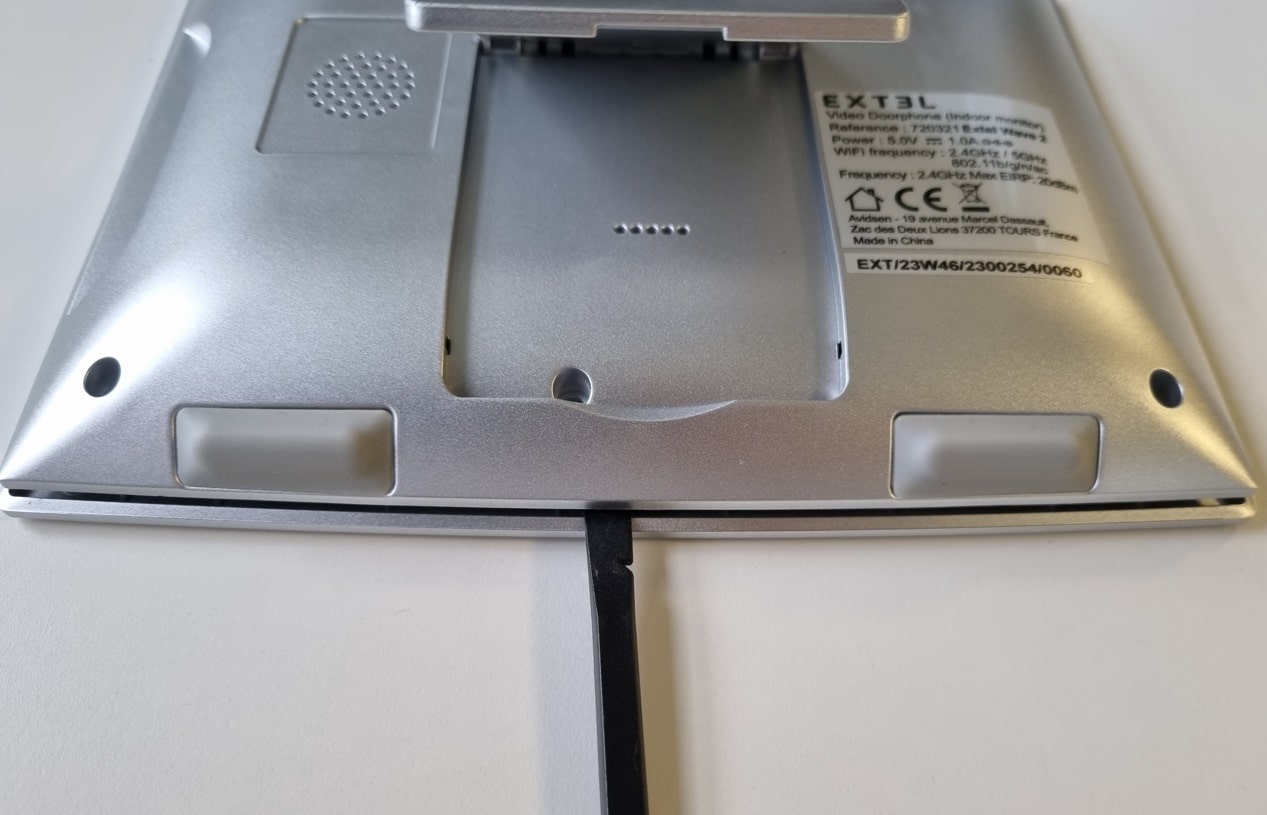

  • Τοποθετήστε την πλαστική σπάτουλα στο κάτω μέρος της οθόνης και μοχλεύστε ελαφρά.
  • Σηκώστε απαλά το πίσω μέρος της οθόνης
  • Προσέξτε να μην λυγίσετε τα ελατήρια επαφής στα ευαίσθητα στην αφή κουμπιά.

Βήμα 2: Αποσύνδεση του μικροφώνου

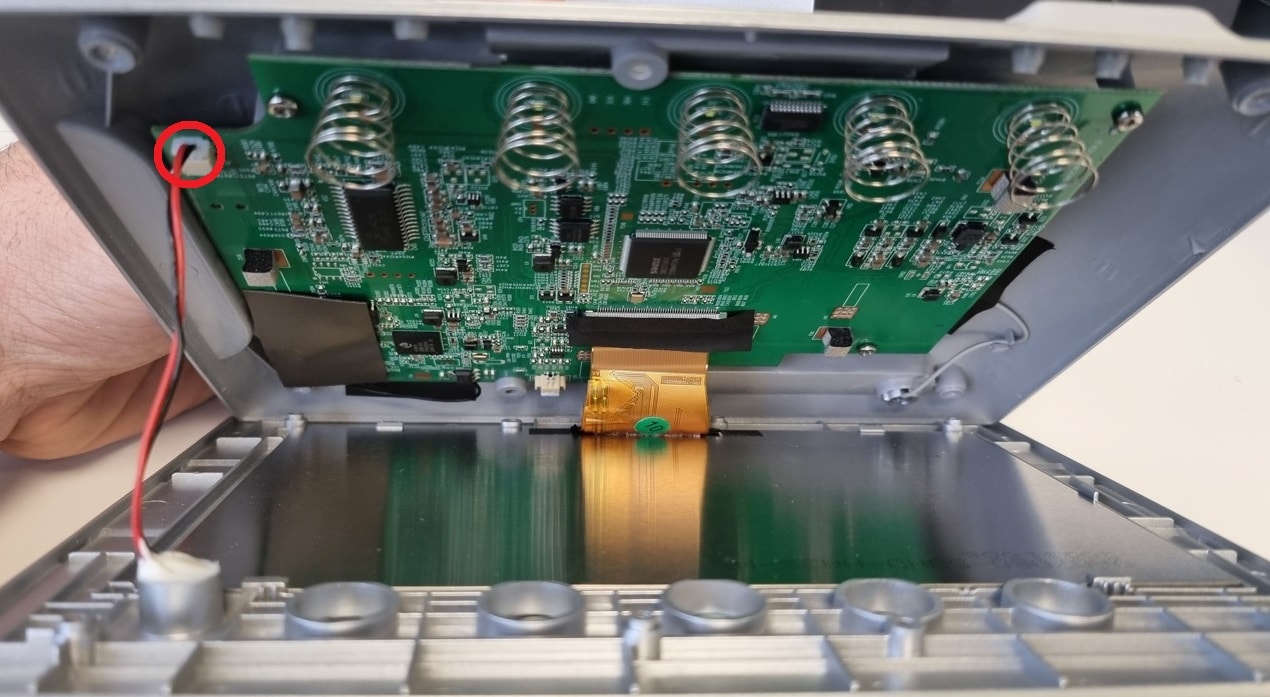

  • Χρησιμοποιώντας την πένσα ακριβείας, αποσυνδέστε το μικρόφωνο τραβώντας απαλά το λευκό βύσμα. Προσέξτε να μην τραβήξετε τα καλώδια, τα οποία θα μπορούσαν να ξεκολλήσουν.

Βήμα 3: Αποσύνδεση της ροής βίντεο

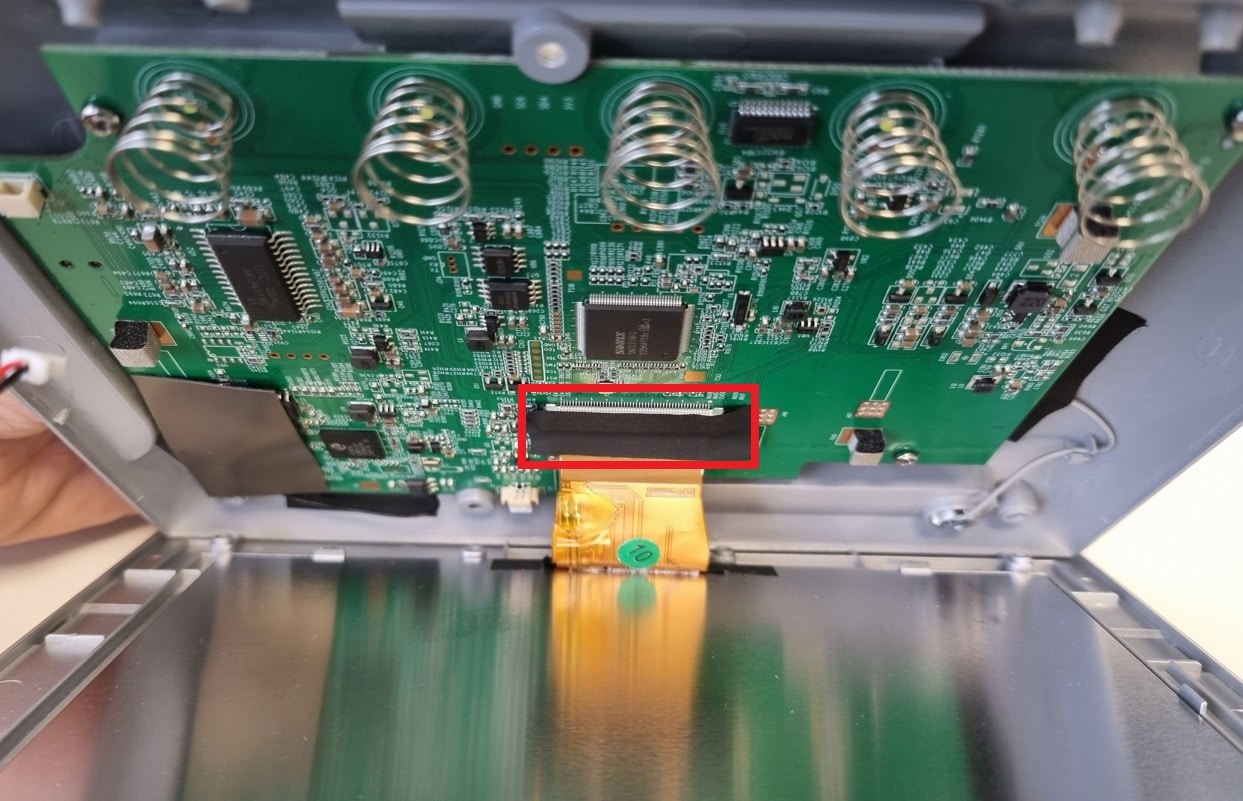

  • Χρησιμοποιώντας την πένσα ακριβείας, αφαιρέστε την ταινία μόνωσης από την ταινία βίντεο.
  • Σηκώστε το μοχλό προς τα πάνω για να αφαιρέσετε το μπροστινό πλαίσιο.
  • Μετακινήστε το ρυθμιστικό ON/OFF στη θέση OFF.
  • Αφαιρέστε την μπαταρία τραβώντας την προς τα κάτω.

Βήμα 2: Αφαιρέστε το πίσω μέρος

  • Αναποδογυρίστε το σταθμό πόρτας και, χρησιμοποιώντας ένα κατσαβίδι Phillips, αφαιρέστε τις 6 βίδες στο πίσω μέρος του σταθμού πόρτας.

Βήμα 3: Αποσυναρμολόγηση της πλακέτας κυκλώματος

  • Αποσυνδέστε απαλά το βύσμα του μικροφώνου τραβώντας το προς τα πάνω χρησιμοποιώντας πένσα ακριβείας. Προσέξτε να μην τραβήξετε τα καλώδια.
  • Ξεβιδώστε τις 4 βίδες που συγκρατούν το σταθμό πόρτας στη θέση του για να αποκτήσετε πρόσβαση στους συνδέσμους στο κάτω μέρος.
  • Χρησιμοποιήστε την πλαστική σπάτουλα για να ανασηκώσετε απαλά την πλακέτα σας από το περίβλημά της.
  • 1- Αποσυνδέστε προσεκτικά το βύσμα του ηχείου
  • 2- Αποσυνδέστε απαλά τον σύνδεσμο του κουμπιού κλήσης.
  • 3- Αποσυνδέστε απαλά το βύσμα της λυχνίας υπερύθρων.
  • Γείρετε την πλακέτα κυκλώματος προς τα αριστερά, ώστε να μην παρεμποδίζει την υπόλοιπη λειτουργία.

Βήμα 4: Αντικατάσταση του ηχείου

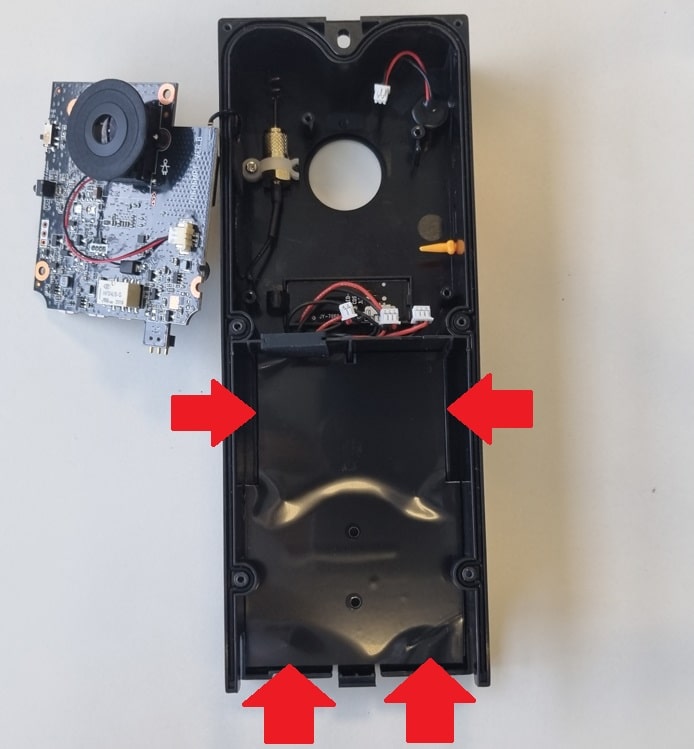

  • Αφαιρέστε απαλά το προστατευτικό φύλλο χρησιμοποιώντας την πλαστική σπάτουλα.
  • Προσέξτε να μην το καταστρέψετε ή το λυγίσετε, καθώς θα χρειαστεί να το επανατοποθετήσετε αργότερα.

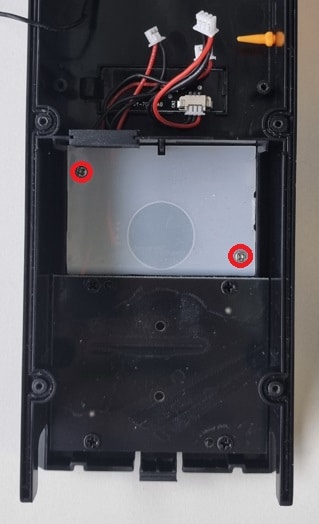

  • Ξεβιδώστε τη λευκή πλάκα πίεσης χρησιμοποιώντας ένα κατσαβίδι Phillips.
  • Στη συνέχεια, αφαιρέστε το χρησιμοποιώντας την πλαστική σπάτουλα

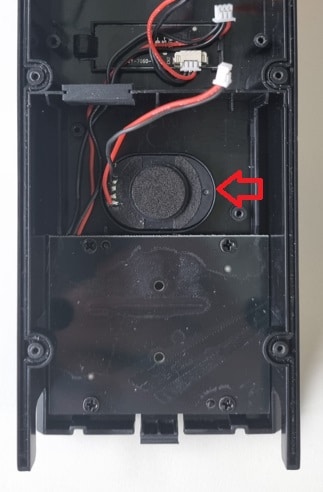

  • Χρησιμοποιώντας την πλαστική σπάτουλα, ξεκολλήστε την άκρη του ηχείου.
  • Αφαιρέστε το ηχείο
  • Βεβαιωθείτε ότι το ηχείο είναι πανομοιότυπο με το πρωτότυπο.

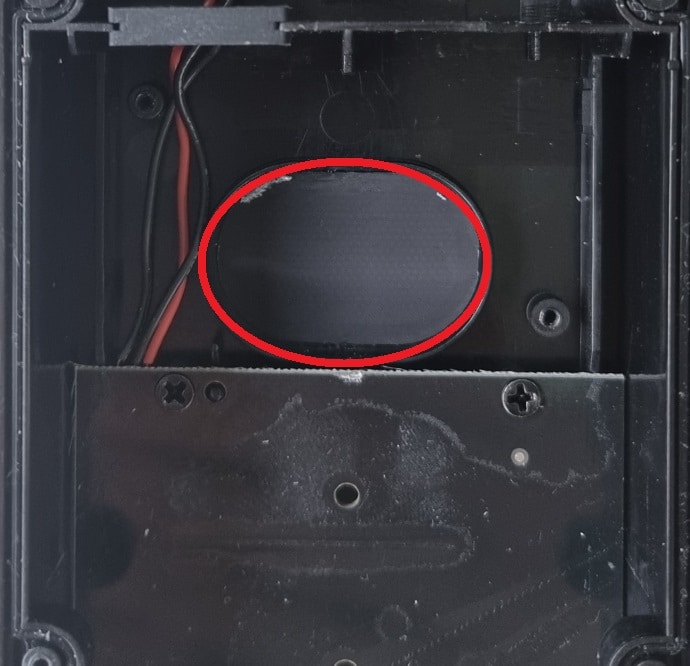

  • Χρησιμοποιώντας κόλλα B7000, εφαρμόστε μια λεπτή λωρίδα κόλλας στις άκρες του μικροπεριβλήματος.
  • Συγκολλήστε το μεγάφωνο ξανά στην ίδια κατεύθυνση όπως όταν αφαιρέθηκε, ασκώντας απαλή πίεση.
  • Περιμένετε 5 λεπτά.
  • Οδηγήστε το καλώδιο του ηχείου κάτω από τη φλάντζα της μπαταρίας.
  • Αντικαταστήστε και βιδώστε την πλάκα πίεσης.
  • Επανατοποθετήστε και επανατοποθετήστε το προστατευτικό φύλλο.

Βήμα 5: Επανατοποθέτηση της πλακέτας κυκλώματος

  • Επανατοποθετήστε προσωρινά την πλακέτα κυκλώματος στο πλαίσιο.
  • Βεβαιωθείτε ότι η στεγανοποίηση του συνδέσμου της μπαταρίας είναι σωστά τοποθετημένη.
  • Πρώτα, επανασυνδέστε τις κάτω συνδέσεις:
  • 1- Ομιλητής
  • 2- Κουμπί κλήσης
  • 3- LED υπερύθρων



  • Βεβαιωθείτε ότι το καλώδιο της κεραίας είναι σταθερά τοποθετημένο στα αριστερά του πλαισίου και επανατοποθετήστε την πλακέτα κυκλώματος.
  • Για να διευκολυνθεί η τοποθέτηση, στην πλακέτα κυκλώματος υπάρχουν οπές οδηγού.
  • Βεβαιωθείτε ότι ο διακόπτης ON/OFF στο σταθμό πόρτας είναι εύκολα προσβάσιμος.
  • Βεβαιωθείτε ότι το καλώδιο της κεραίας είναι πάντα σωστά τοποθετημένο και ότι δεν είναι στριμμένο ή τσιμπημένο.
  • Σφίξτε τις 4 βίδες που συγκρατούν την πλακέτα κυκλώματος στη θέση της χρησιμοποιώντας ένα κατσαβίδι Phillips.
  • Συνδέστε ξανά το μικρόφωνο.

Βήμα 6: Επανατοποθέτηση του θυροστασίου

  • Αναποδογυρίστε το σταθμό πόρτας και, χρησιμοποιώντας ένα κατσαβίδι Phillips, σφίξτε τις 6 βίδες στο πίσω μέρος του σταθμού πόρτας.
  • Επανασυνδέστε την μπαταρία. Προσέξτε την κατεύθυνση της εισαγωγής.
  • Διακόπτης στη θέση ON.
  • Μην ξεχάσετε να επανασυνδέσετε το μόνιτορ και το σταθμό πόρτας.
  • Δοκιμάστε τη λειτουργία μικρής εμβέλειας πριν από την τελική επανατοποθέτηση.
