Αντικατάσταση της ηλεκτρονικής πλακέτας του σταθμού πόρτας EXTEL WAVE 2

Αντικατάσταση της ηλεκτρονικής πλακέτας του σταθμού πόρτας EXTEL WAVE 2

Ο θυροτηλεφωνικός σταθμός στο σύστημα ενδοεπικοινωνίας σας σταμάτησε να λειτουργεί ή σταμάτησε να χτυπάει; Θα πρέπει να αντικαταστήσετε τη μητρική πλακέτα του θυροτηλεφωνικού σας σταθμού. Πριν από την εκτέλεση οποιασδήποτε εργασίας ή συντήρησης, απενεργοποιήστε όλα τα εξαρτήματα του θυροτηλεφώνου βίντεο και σταθείτε σε κατάλληλη επιφάνεια για να αποφύγετε το γρατσούνισμα του φακού.

Αυτό το σεμινάριο ισχύει για :

Extel - 720321 - Wave 2
Δυσκολία : Εύκολο
Απαιτούμενος χρόνος : 20 λεπτά
Αριθμός σταδίων : 5
Mise à jour : Φεβρουάριος 2025

Απαιτούμενα υλικά:

Κατσαβίδι Phillips, BTR 1.5mm, πλαστική σπάτουλα, πένσα ακριβείας

Τα βήματα του σεμιναρίου :

Βήμα 1: Αφαιρέστε την πρόσοψη και την μπαταρία

  • Τοποθετήστε το σταθμό πόρτας έτσι ώστε να έχετε πρόσβαση στην κάτω πλευρά.
  • Χρησιμοποιήστε το κατσαβίδι BTR 1,5 mm για να σφίξετε τη βίδα ασφαλείας.
  • Γυρίστε το κατσαβίδι αριστερόστροφα για να σφίξετε τη βίδα ασφαλείας.
  • ΠΡΟΣΟΧΗ: Η βίδα ασφαλείας έχει αριστερό σπείρωμα.
  • Εισάγετε το κατσαβίδι BTR 1,5 mm στην αριστερή υποδοχή.
  • Σηκώστε το μοχλό προς τα πάνω για να αφαιρέσετε το μπροστινό πλαίσιο.
  • Μετακινήστε το ρυθμιστικό ON/OFF στη θέση OFF.
  • Αφαιρέστε την μπαταρία τραβώντας την προς τα κάτω.

Βήμα 2: Αφαιρέστε την πίσω πλευρά

  • Αναποδογυρίστε το σταθμό πόρτας και, χρησιμοποιώντας ένα κατσαβίδι Phillips, αφαιρέστε τις 6 βίδες στο πίσω μέρος του σταθμού πόρτας.

Βήμα 3: Αποσυναρμολόγηση της πλακέτας κυκλώματος

  • Αποσυνδέστε απαλά το βύσμα του μικροφώνου τραβώντας το προς τα πάνω χρησιμοποιώντας πένσα ακριβείας. Προσέξτε να μην τραβήξετε τα καλώδια.
  • Ξεβιδώστε τις 4 βίδες που συγκρατούν το σταθμό πόρτας στη θέση του για να αποκτήσετε πρόσβαση στους συνδέσμους στο κάτω μέρος.
  • Χρησιμοποιήστε την πλαστική σπάτουλα για να ανασηκώσετε απαλά την πλακέτα σας από το περίβλημά της.
  • 1- Αποσυνδέστε προσεκτικά το βύσμα του ηχείου
  • 2- Αποσυνδέστε απαλά τον σύνδεσμο του κουμπιού κλήσης
  • 3- Αποσυνδέστε προσεκτικά το βύσμα της λυχνίας υπερύθρων.
  • Γείρετε την πλακέτα κυκλώματος προς τα αριστερά για να αποκτήσετε πρόσβαση στην κεραία.

Στάδιο

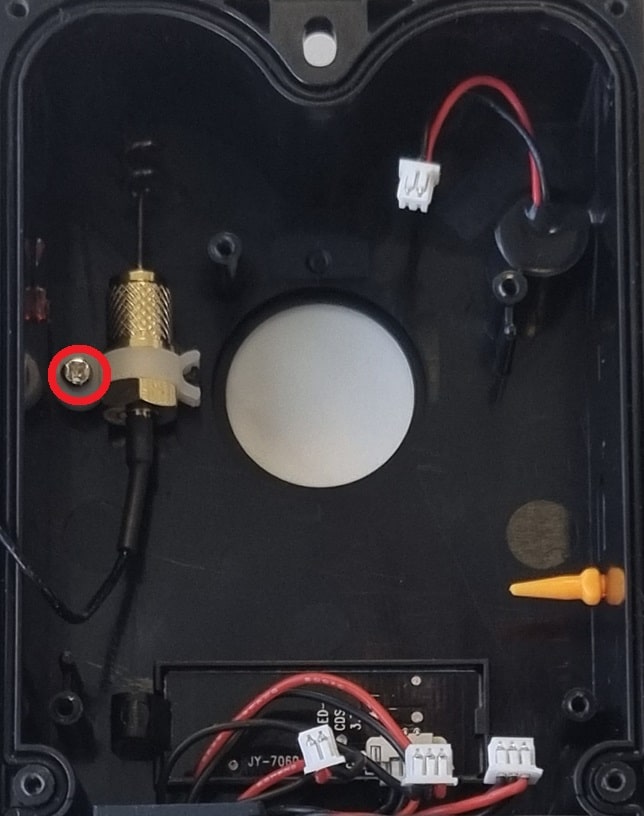

  • Χρησιμοποιώντας το κατσαβίδι Phillips, αποσυνδέστε τον ακροδέκτη συγκράτησης της κεραίας.
  • Τώρα μπορείτε να αφαιρέσετε την πλακέτα κυκλώματος.

Βήμα 4: Εγκατάσταση της νέας ηλεκτρονικής πλακέτας

  • Η νέα ηλεκτρονική πλακέτα πρέπει να τοποθετηθεί με την αντίστροφη σειρά από την αποσυναρμολόγηση.
  • Επανατοποθετήστε την κεραία και επανατοποθετήστε την στο πλαίσιο.
  • Επανατοποθετήστε προσωρινά τη νέα πλακέτα κυκλώματος στο πλαίσιο.
  • Βεβαιωθείτε ότι η στεγανοποίηση του συνδέσμου της μπαταρίας είναι σωστά τοποθετημένη.
  • Πρώτα, επανασυνδέστε τις κάτω συνδέσεις:
  • 1- Ομιλητής
  • 2- Κουμπί κλήσης
  • 3- LED υπερύθρων



  • Βεβαιωθείτε ότι το καλώδιο της κεραίας είναι σταθερά τοποθετημένο στα αριστερά του πλαισίου και επανατοποθετήστε την πλακέτα κυκλώματος.
  • Για να διευκολυνθεί η τοποθέτηση, στην πλακέτα κυκλώματος υπάρχουν οπές οδηγού.
  • Βεβαιωθείτε ότι ο διακόπτης ON/OFF στο σταθμό πόρτας είναι εύκολα προσβάσιμος.
  • Βεβαιωθείτε ότι το καλώδιο της κεραίας είναι πάντα σωστά τοποθετημένο και ότι δεν είναι στριμμένο ή τσιμπημένο.
  • Σφίξτε τις 4 βίδες που συγκρατούν την πλακέτα κυκλώματος στη θέση της χρησιμοποιώντας ένα κατσαβίδι Phillips.
  • Συνδέστε ξανά το μικρόφωνο.

Βήμα 5: Επανατοποθέτηση του θυροστασίου

  • Αναποδογυρίστε το σταθμό πόρτας και, χρησιμοποιώντας ένα κατσαβίδι Phillips, σφίξτε τις 6 βίδες στο πίσω μέρος του σταθμού πόρτας.
  • Επανασυνδέστε την μπαταρία. Προσέξτε την κατεύθυνση της εισαγωγής.
  • Διακόπτης στη θέση ON.



  • Μην ξεχάσετε να επανασυνδέσετε το μόνιτορ και το σταθμό πόρτας.
  • Δοκιμάστε τη λειτουργία μικρής εμβέλειας πριν από την τελική επανατοποθέτηση.
