Εγκατάσταση μοτέρ ORANE – άνοιγμα προς τα έξω

  1. Αρχική σελίδα
  2. Εγκατάσταση μοτέρ ORANE – άνοιγμα προς τα έξω

Εγκατάσταση μοτέρ ORANE – άνοιγμα προς τα έξω

Σε αυτό το σεμινάριο, θα ανακαλύψετε τις συστάσεις εγκατάστασης και τα βήματα που πρέπει να ακολουθήσετε για να εγκαταστήσετε σωστά ένα μοτέρ ORANE στην πύλη σας για να ανοίγει προς τα έξω.

Αυτό το σεμινάριο ισχύει για :

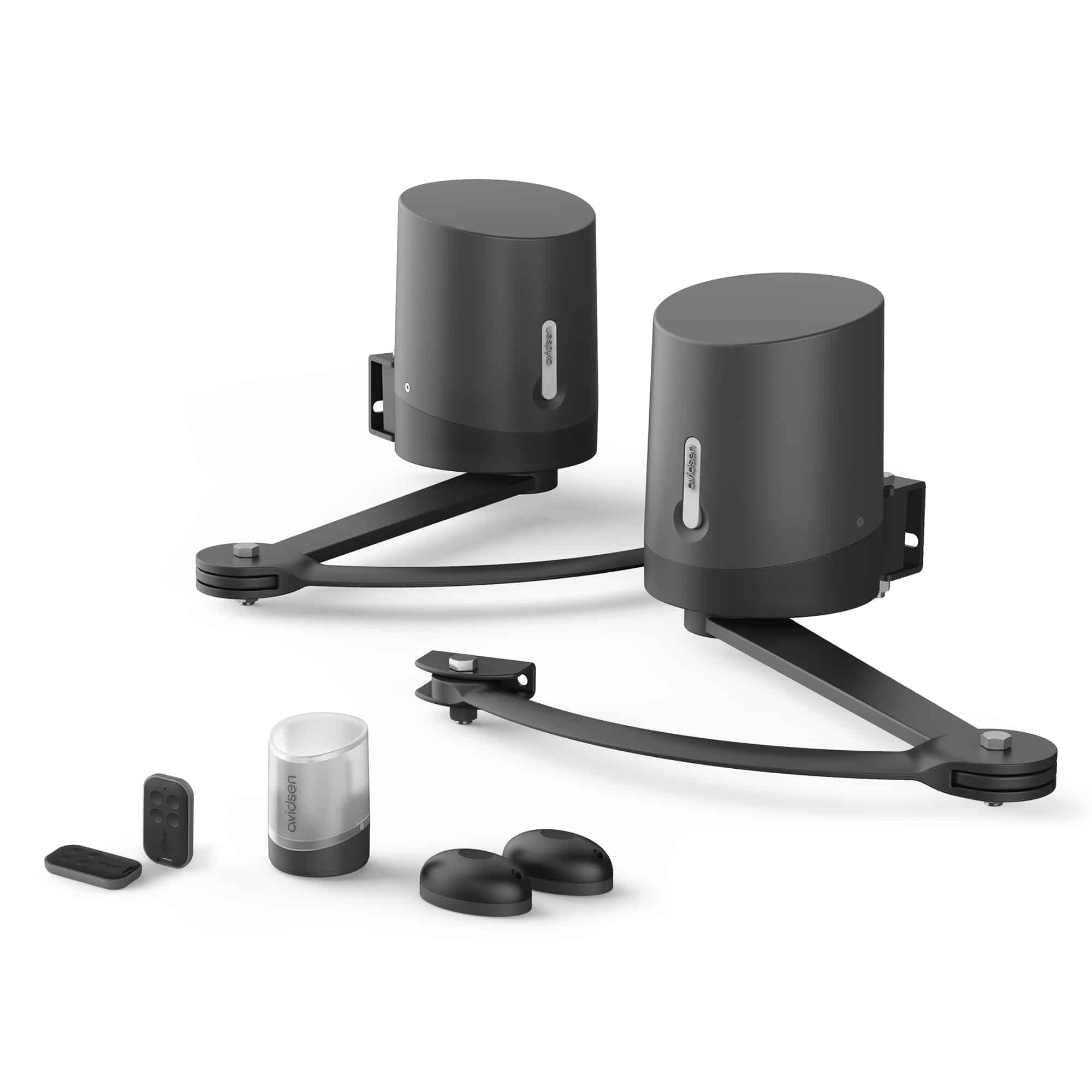

Avidsen - 114200 - Orane 410 / Avidsen - 114201 - Orane 510 / Avidsen - 114202 - Orane Connect / Avidsen - 114302 - Orane 420
Δυσκολία : Μέτρια
Απαιτούμενος χρόνος : 120 λεπτά
Αριθμός σταδίων : 9
Mise à jour : Φεβρουάριος 2025

Τα βήματα του σεμιναρίου :

Απαιτήσεις πύλης

Η μηχανοποίηση ORANE μπορεί να λειτουργήσει μια πύλη που αποτελείται από ένα ή δύο φύλλα, με μέγιστο μήκος 2,5 m για μια ελαφριά, ανοιχτή πύλη. Στην περίπτωση μιας ημιανοιχτής, βαριάς πύλης, το μέγεθος του φύλλου πρέπει να είναι μικρότερο.

Τα φύλλα μπορούν να είναι ασύμμετρα (διαφορετικών μεγεθών), εφόσον το μεγαλύτερο από τα φύλλα δεν υπερβαίνει το όριο μεγέθους που υποστηρίζει ο χειριστής.

Η πύλη πρέπει να είναι εφοδιασμένη με ένα σημείο ενίσχυσης στο οποίο μπορεί να συνδεθεί ο χειριστής.

Η πύλη πρέπει να είναι σταθερή και ισορροπημένη (δεν πρέπει να ανοίγει ή να κλείνει μόνη της χωρίς εξωτερική ενέργεια).

Η πύλη πρέπει να ανοίγει και να κλείνει ομοιόμορφα.

Η πύλη μπορεί να ανοίγει προς τα μέσα ή προς τα έξω από το ακίνητο.

Η μέγιστη γωνία ανοίγματος δεν πρέπει να είναι μικρότερη από 40°.

Προαπαιτούμενα του πυλώνα

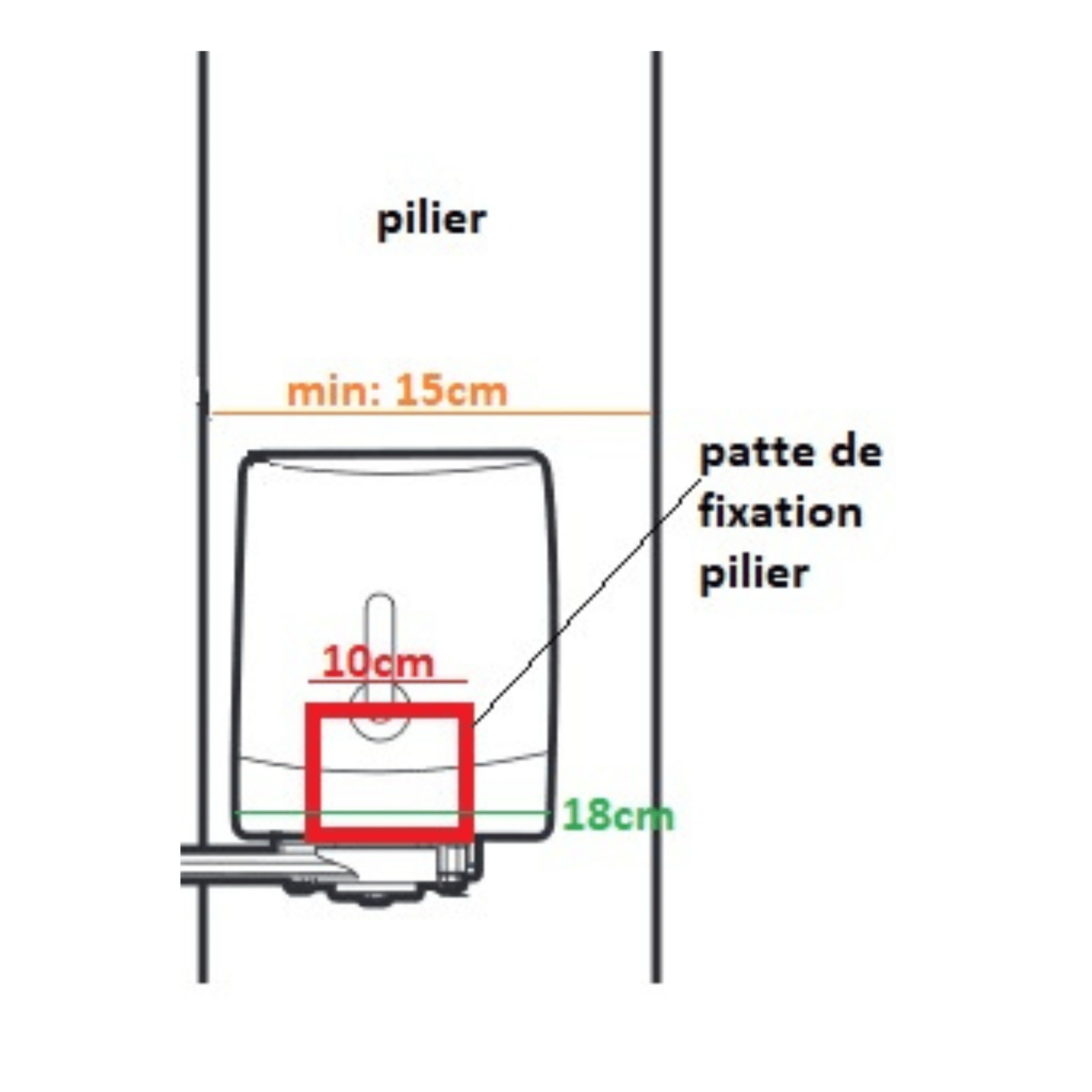

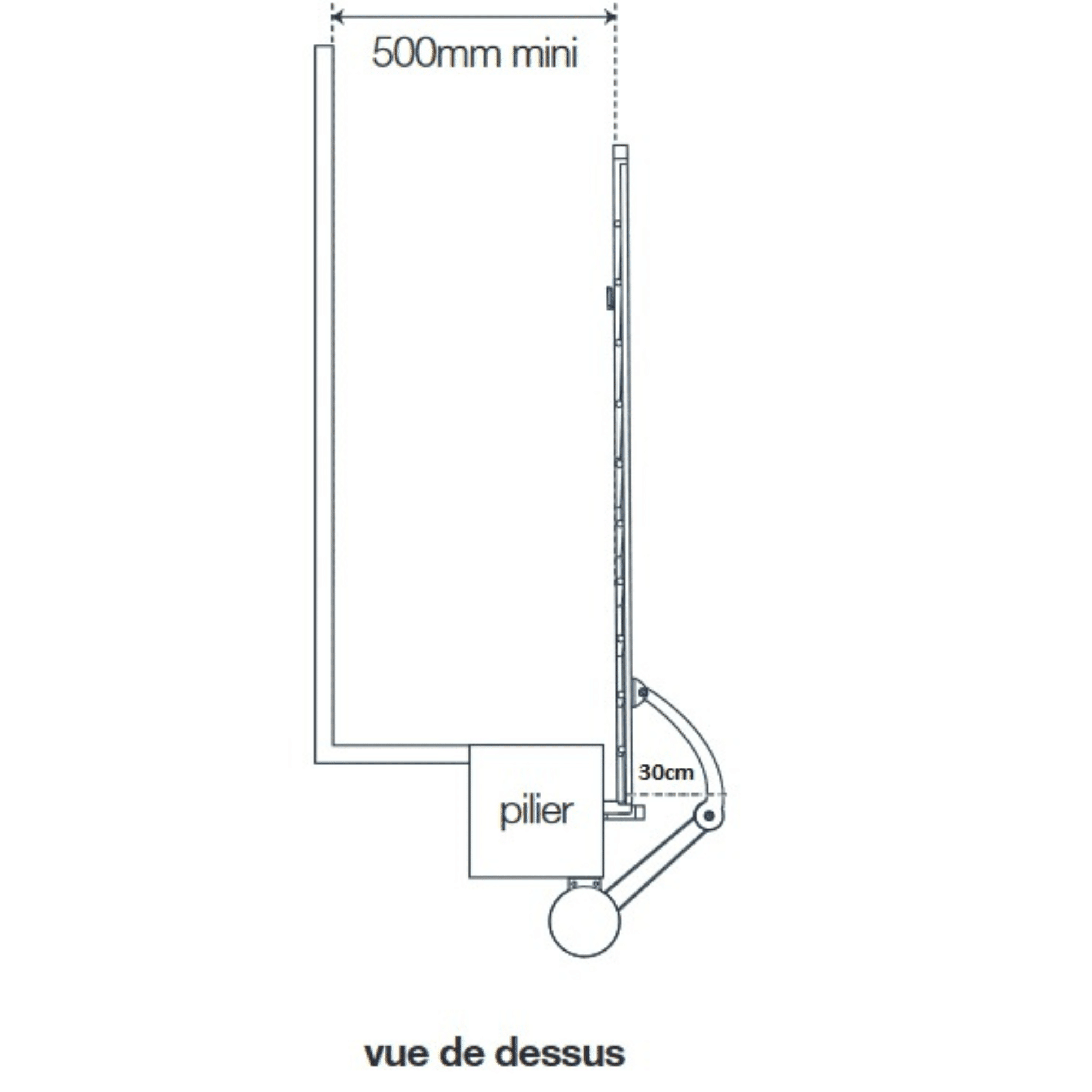

Ο πυλώνας πρέπει να είναι αρκετά μεγάλος ώστε να δέχεται σωστά το στήριγμα τοποθέτησης του ενεργοποιητή. Ο πυλώνας δεν πρέπει να είναι στρογγυλεμένος στην πλευρά που δέχεται το στήριγμα τοποθέτησης του ενεργοποιητή. Η εικόνα δείχνει το ελάχιστο πλάτος του πυλώνα Ο πυλώνας πρέπει να είναι καθαρός και στεγνός και απαλλαγμένος από τυχόν στερεώσεις από παλαιό μοντέλο ενεργοποιητή.

Προϋποθέσεις περιβάλλοντος

Είναι σημαντικό να διατηρείται ασφαλής πλευρική απόσταση μεταξύ της ανοικτής πύλης και οποιουδήποτε σταθερού μέρους του περιβάλλοντος.

Το έδαφος πρέπει να είναι ίσιο και ομοιόμορφο. Η πύλη δεν πρέπει να τρίβεται στο έδαφος.

Ο χειριστής δεν είναι συμβατός με ανοδικές ή καθοδικές εισόδους.

Η τοποθέτηση ΜΟΝΙΜΩΝ και ΜΟΝΙΜΩΝ στομίων δαπέδου είναι ΥΠΟΧΡΕΩΤΙΚΗ για το άνοιγμα και το κλείσιμο.

Προϋποθέσεις για την τοποθέτηση της πύλης στον πυλώνα

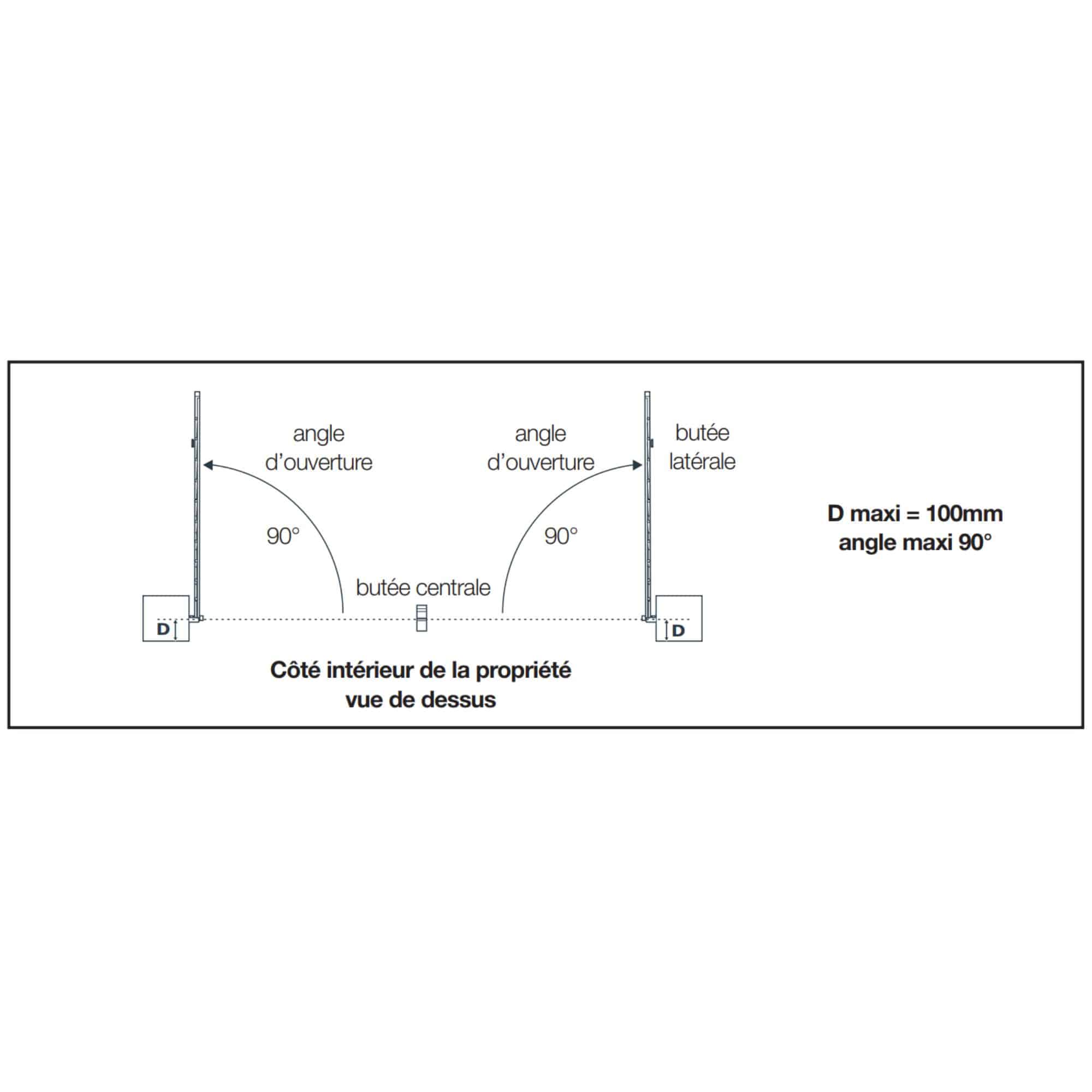

Το βάθος τοποθέτησης της πύλης σε σχέση με την εσωτερική πλευρά του πυλώνα είναι σημαντικό. Ονομάζουμε αυτή την απόσταση D.

Για άνοιγμα προς τα έξω, η απόσταση αυτή πρέπει να είναι μεταξύ 0 cm και 10 cm το πολύ.

Εγκαταστάσεις που ΑΠΑΓΟΡΕΥΟΝΤΑΙ

Απαγορεύεται αυστηρά η εγκατάσταση των κινητήρων στην εξωτερική πλευρά της πύλης (από την πλευρά του δρόμου).

Απαγορεύεται αυστηρά η εγκατάσταση κινητήρων σε ύψος μεγαλύτερο από 1,50 m.



Τι πρέπει να γνωρίζετε

Ένας χειριστής αρθρωτών βραχιόνων τοποθετείται όσο το δυνατόν πιο κοντά στο σημείο περιστροφής της πύλης (μεντεσές), ώστε οι βραχίονες να μπορούν να συνδεθούν όσο το δυνατόν περισσότερο με την πύλη.

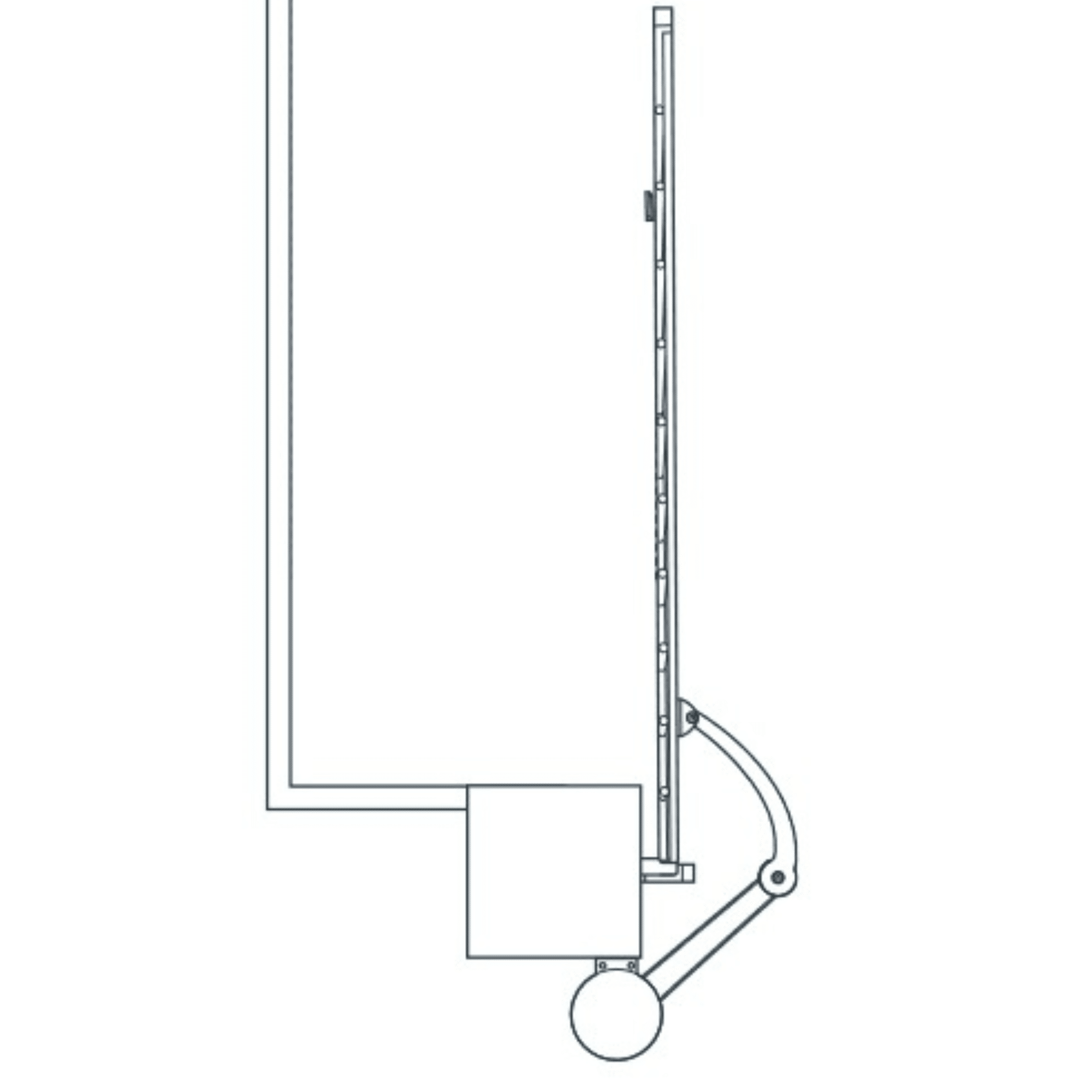

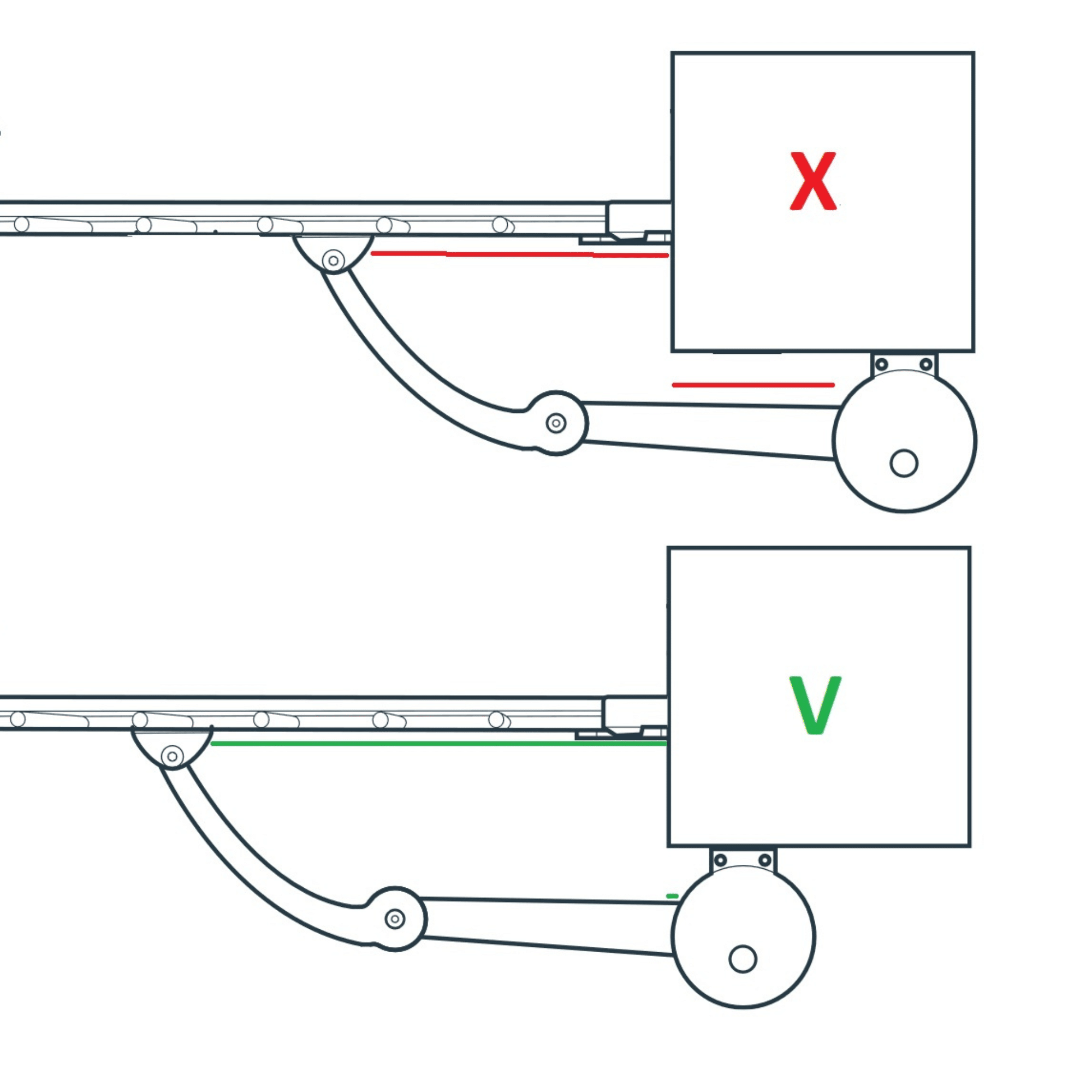

Βήμα 1: Καθορίστε την απόσταση εγκατάστασης του βραχίονα

Τοποθετήστε το στήριγμα έτσι ώστε η μονάδα του μοτέρ να είναι στο ίδιο επίπεδο με την άκρη του πυλώνα. Εάν έχετε μια πύλη με μεγάλα φύλλα, μπορείτε να εξετάσετε το ενδεχόμενο να τοποθετήσετε το στήριγμα στο ίδιο επίπεδο με τον πυλώνα έτσι ώστε το μοτέρ να προεξέχει ελαφρώς πάνω από την είσοδο.

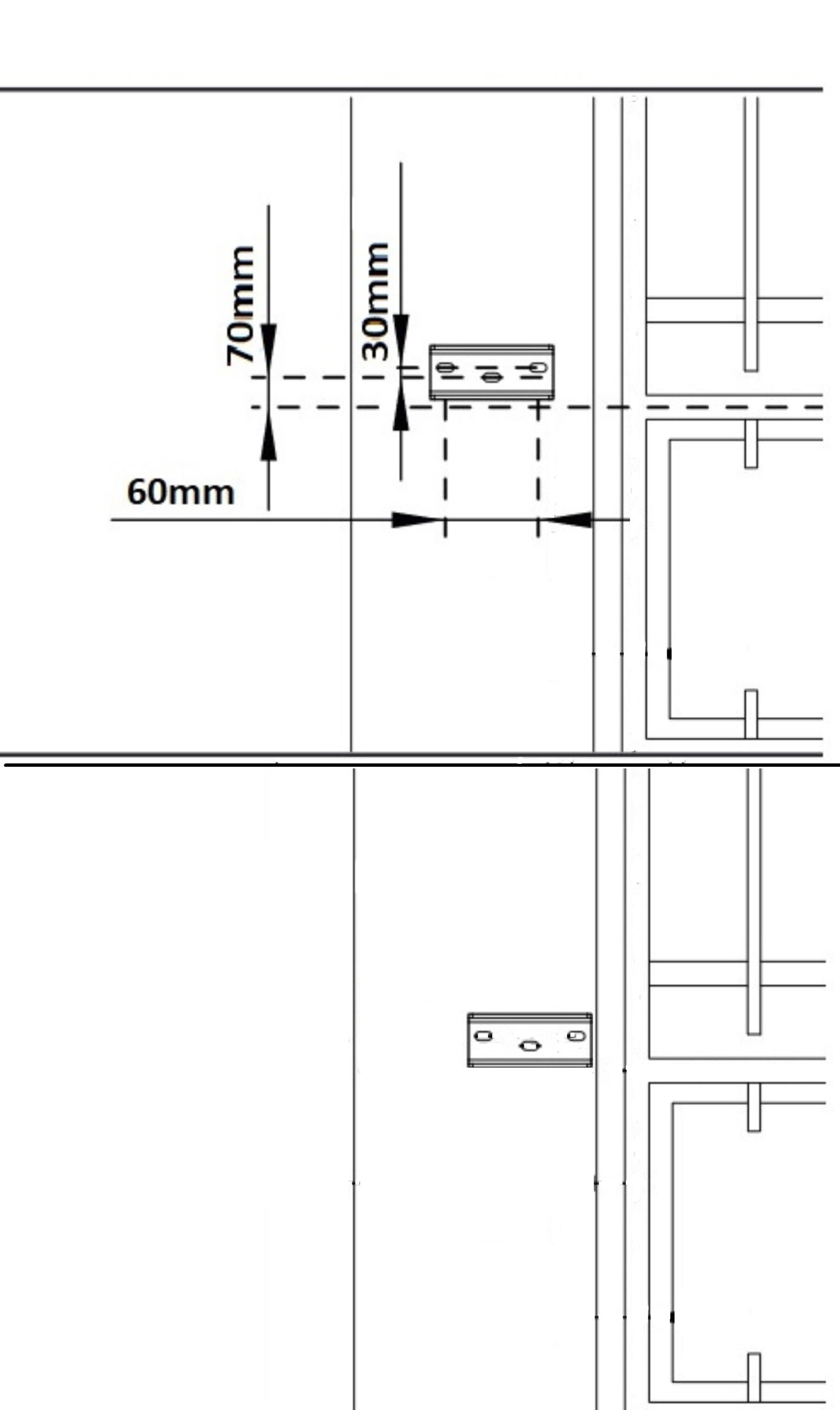

Βήμα 2: Τοποθετήστε το στήριγμα της κολόνας

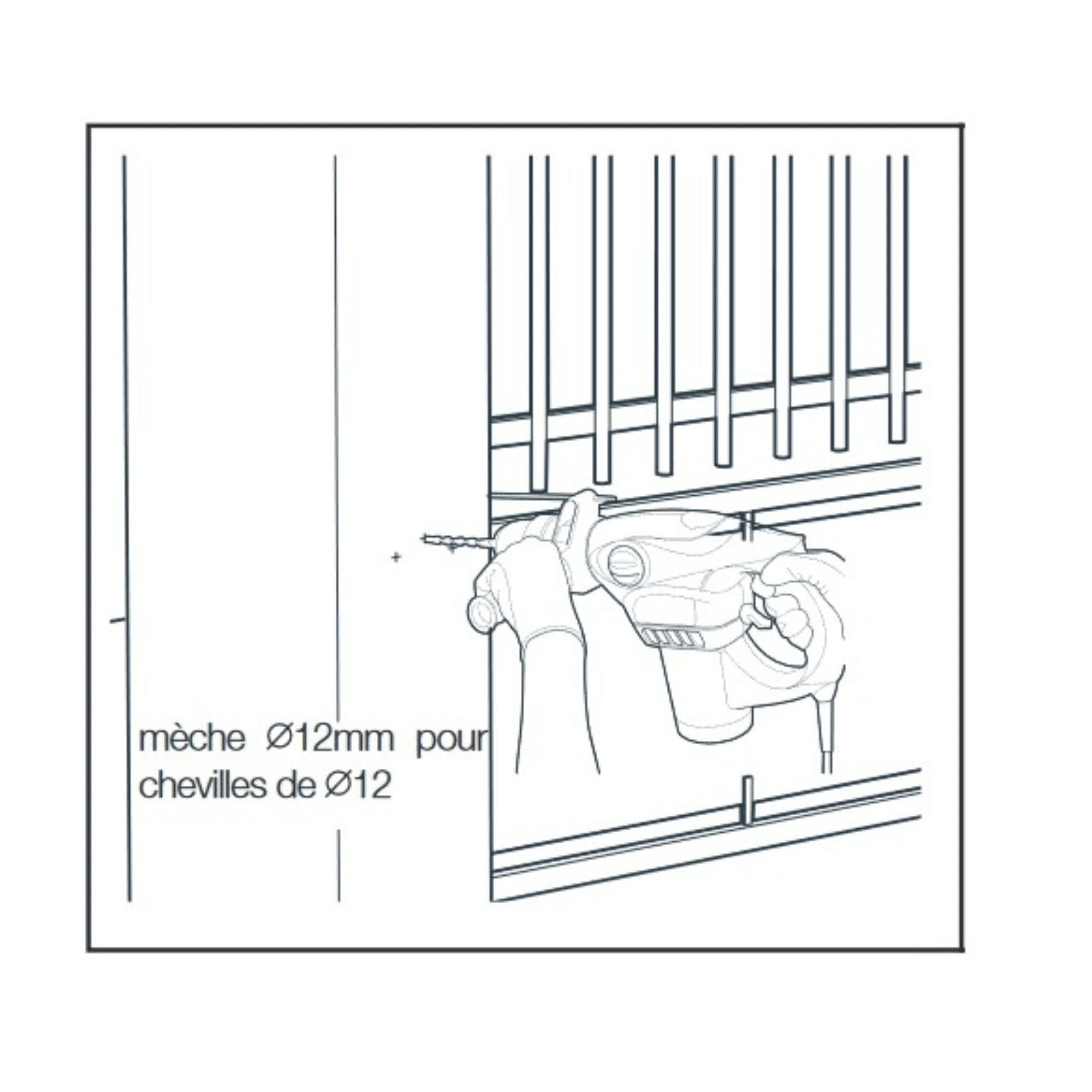

Σημειώστε τη θέση των οπών στην κολόνα, διασφαλίζοντας ότι το στήριγμα της κολόνας τοποθετείται οριζόντια στο άκρο. Χρησιμοποιήστε μπουλόνια υστέρησης ή οποιοδήποτε άλλο σύστημα στερέωσης κατάλληλο για το υλικό του πυλώνα.

Προσοχή: οι πιέσεις στο βραχίονα στήριξης θα είναι σημαντικές όταν η μηχανοποίηση είναι σε λειτουργία. Συνιστούμε τη χρήση ράβδων με σπείρωμα μήκους τουλάχιστον 15 cm.
Εάν ο πυλώνας είναι κατασκευασμένος από μέταλλο, συνιστούμε να συγκολλήσετε ή να περάσετε τις ράβδους με σπείρωμα για να τις ασφαλίσετε με παξιμάδια αυτοασφάλισης. Σε περίπτωση αμφιβολίας συμβουλευτείτε έναν επαγγελματία.

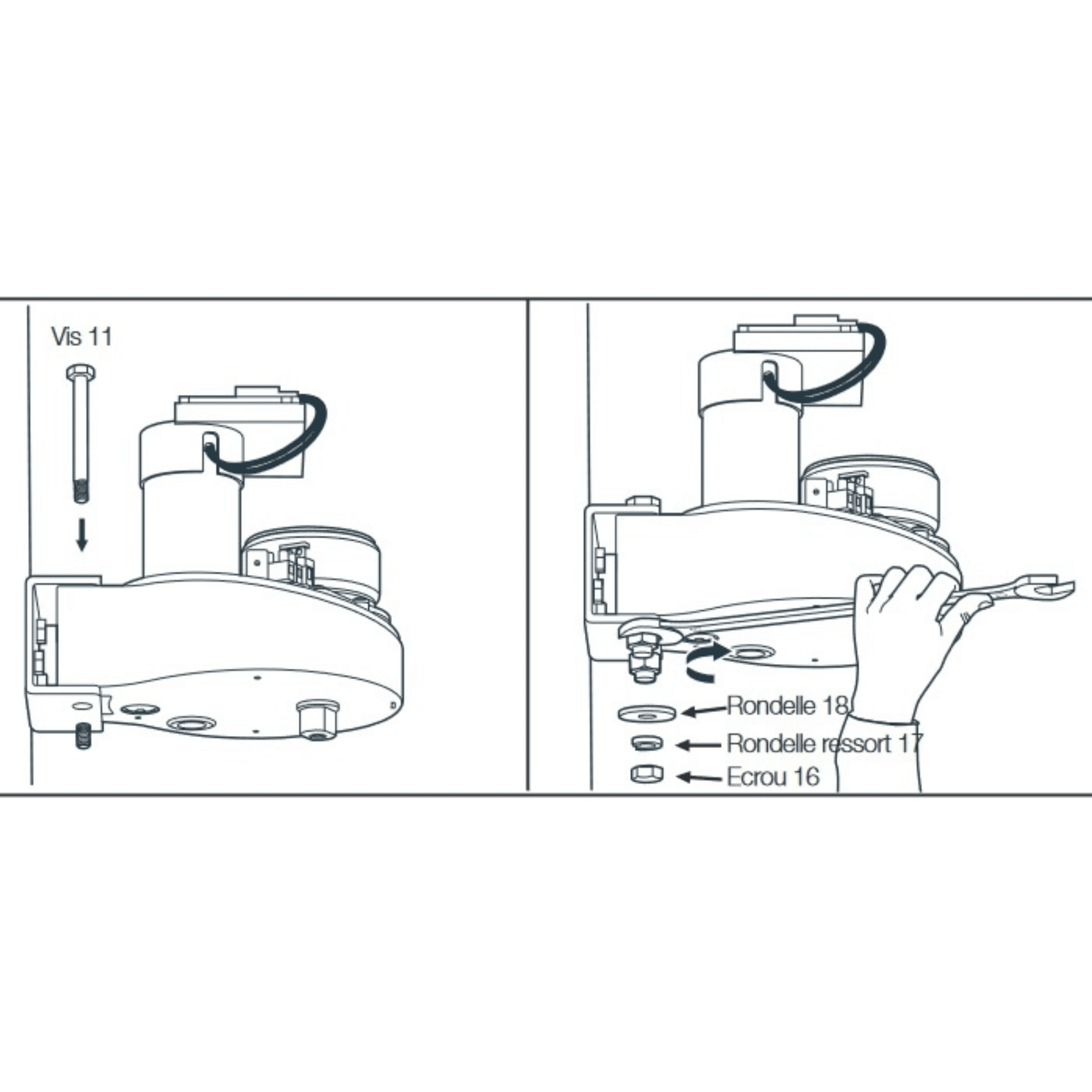

Βήμα 3: Τοποθετήστε και στερεώστε τον κινητήρα στο βραχίονα

Τοποθετήστε το μοτέρ στο στήριγμα και συναρμολογήστε το όπως φαίνεται στη διπλανή εικόνα.

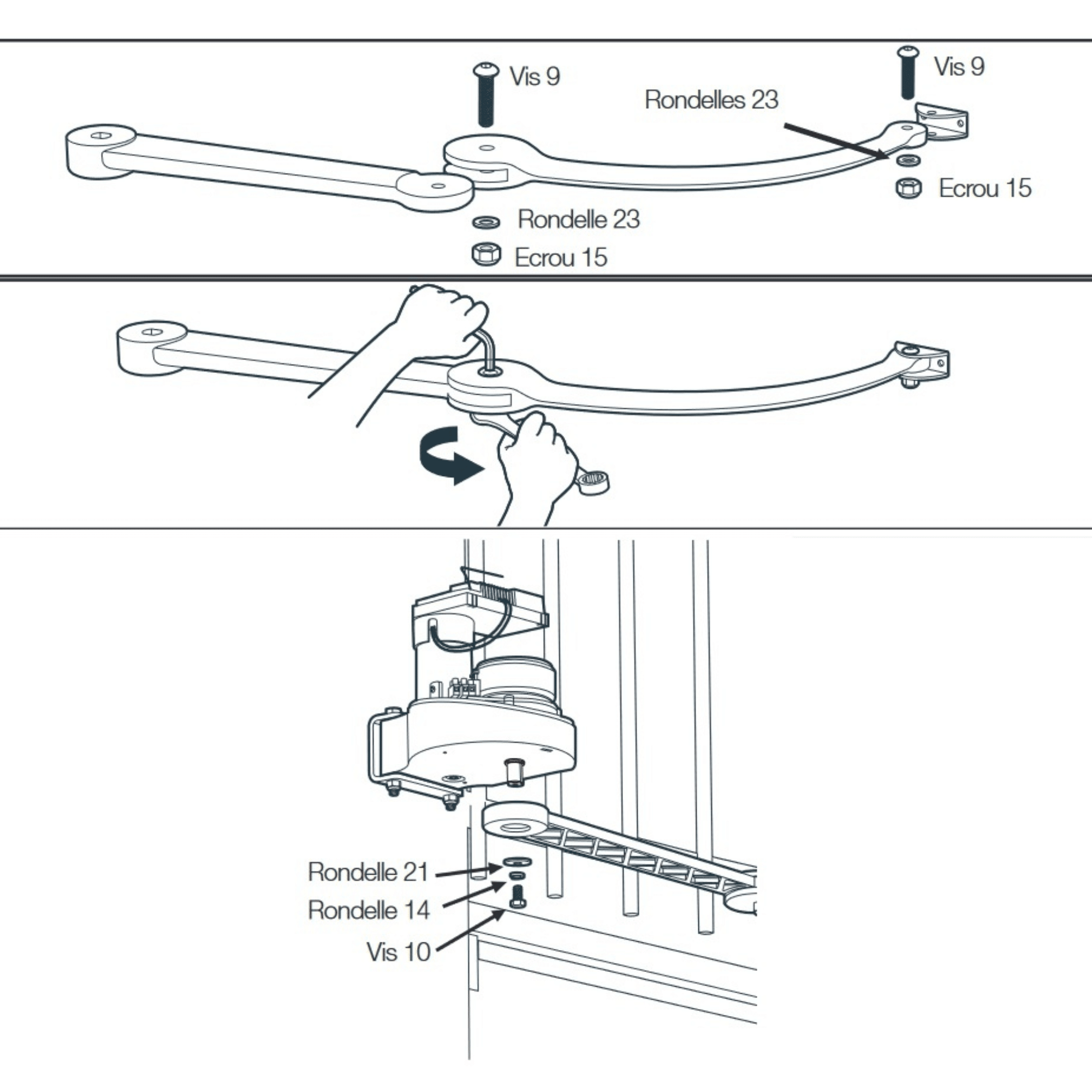

Βήμα 4: Συναρμολόγηση και εγκατάσταση του αρθρωτού βραχίονα

Συναρμολογήστε τον βραχίονα και τοποθετήστε τον στον άξονα του κινητήρα όπως φαίνεται στην διπλανή εικόνα. Προσέξτε να μην σφίξετε υπερβολικά τις αρθρώσεις (αγκώνας και καρπός) του βραχίονα.

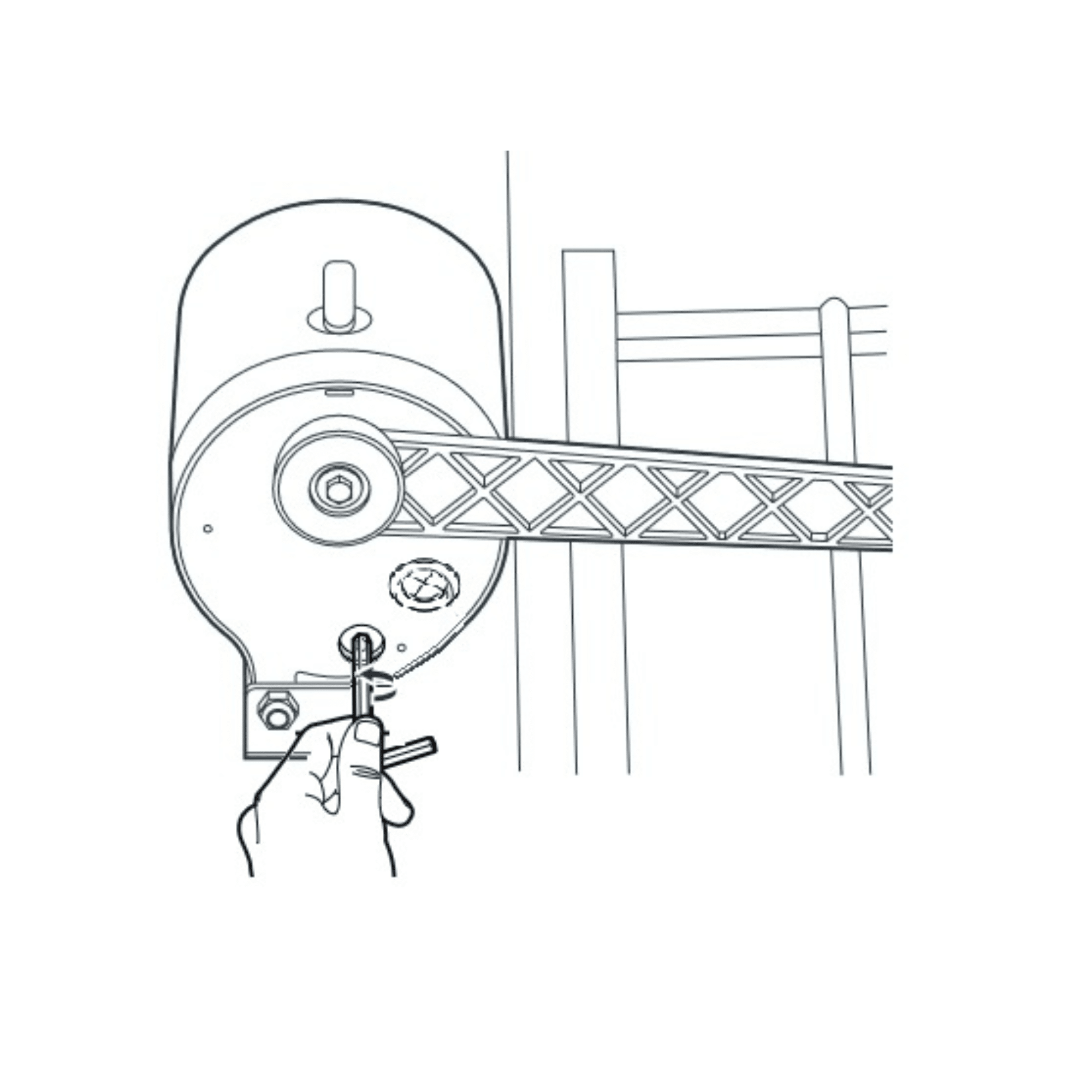

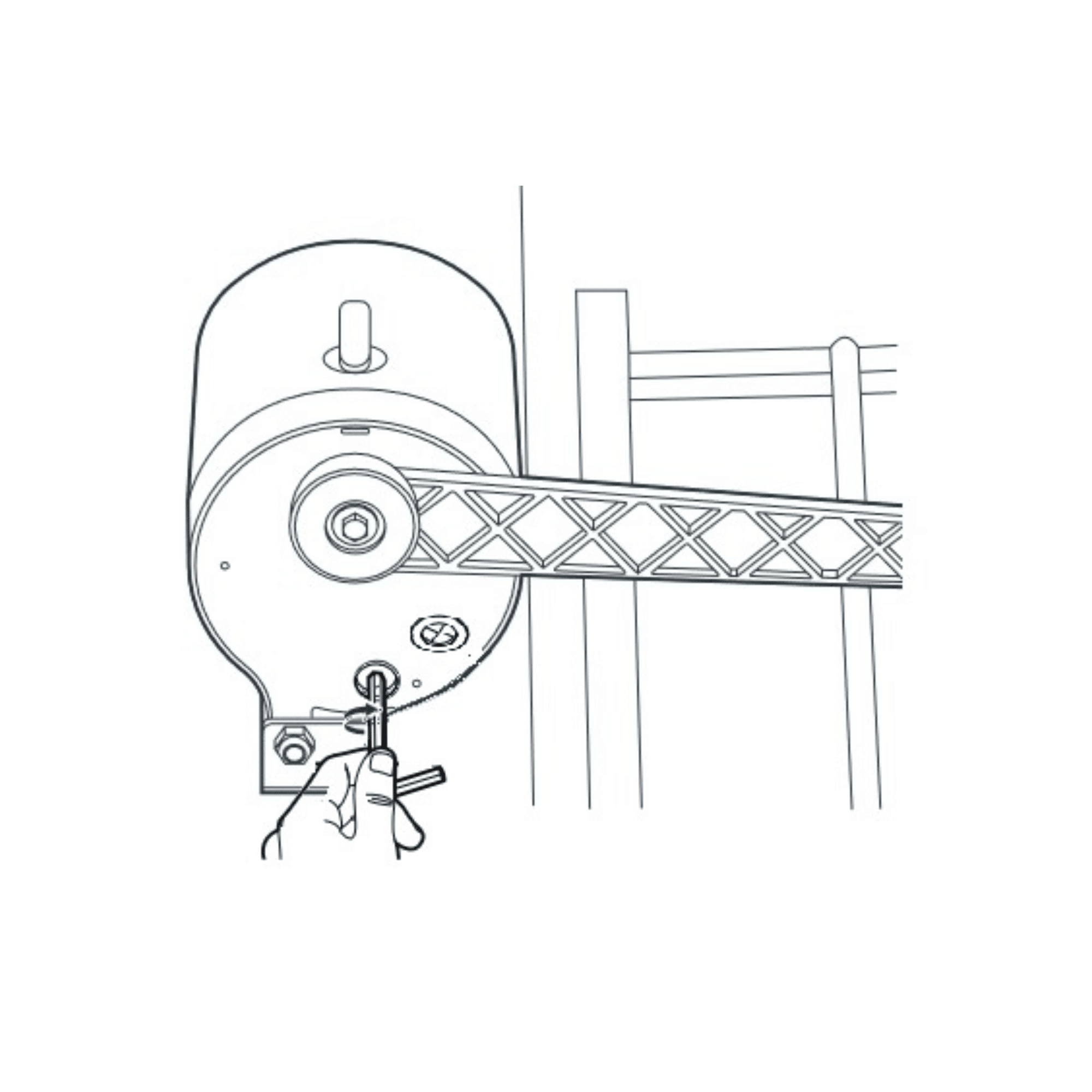

Βήμα 5: Απενεργοποιήστε τον κινητήρα

Απενεργοποιήστε τον κινητήρα περιστρέφοντας το κλειδί BTR αριστερόστροφα.

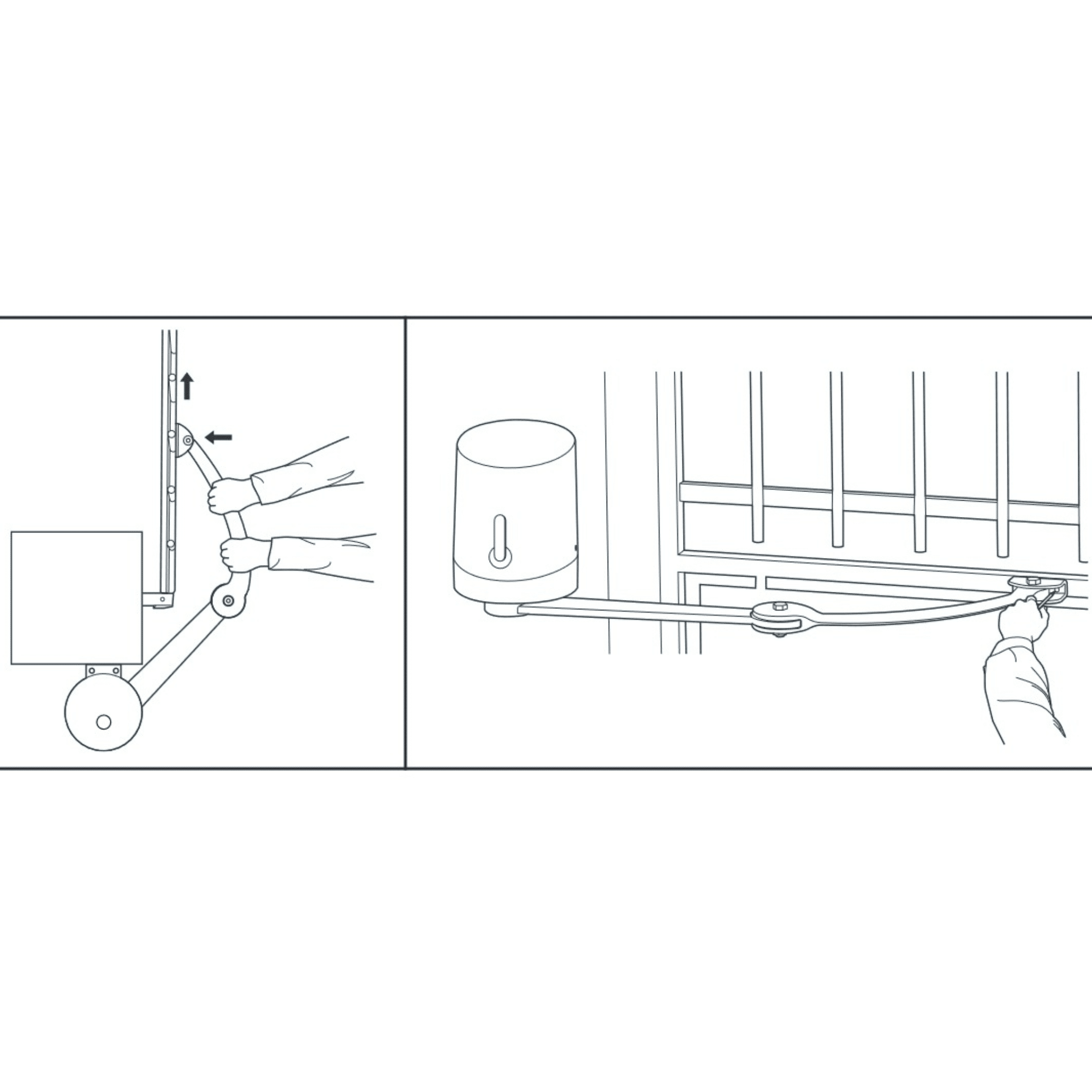

Βήμα 6: Εντοπίστε τις οπές στερέωσης

Ανοίξτε την πύλη μέχρι τα πλευρικά στοπ. Γυρίστε τον αρθρωτό βραχίονα για να πιέσετε το εξάρτημα πύλης στην πύληόσο το δυνατόν περισσότερο από τους μεντεσέδες.

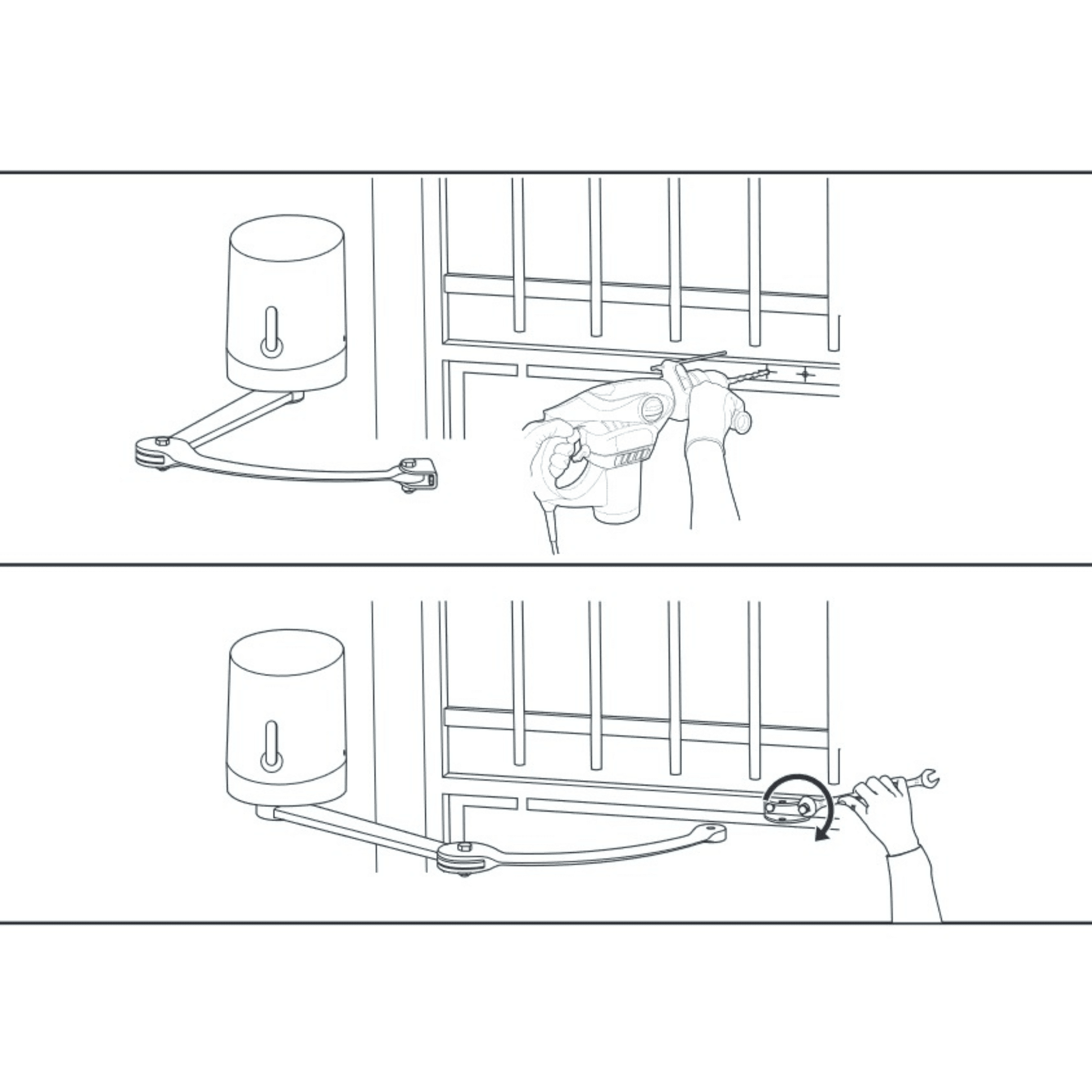

Βήμα 7: Συνδέστε τον βραχίονα

Αφαιρέστε το στήριγμα πύλης από το βραχίονα ώστε να μπορεί να στερεωθεί στην πύλη. Χρησιμοποιήστε βίδες και παξιμάδια κατάλληλα για το υλικό της πύλης. Συναρμολογήστε ξανά το άκρο του βραχίονα και το στήριγμα πύλης.

Βήμα 8: Εκκινήστε τον κινητήρα

Ενεργοποιήστε το μοτέρ περιστρέφοντας το κλειδί Allen δεξιόστροφα. ΣΗΜΕΙΩΣΗ: Για μια πρώτη εγκατάσταση, συνιστούμε να αφήνετε τα φύλλα μισάνοιχτα πριν τα ενεργοποιήσετε.

Βήμα 9: Εκτελέστε την ίδια διαδικασία για τον δεύτερο κινητήρα.

Πραγματοποιήστε ακριβώς την ίδια διαδικασία για να εγκαταστήσετε τη δεύτερη μονάδα κινητήρα.
