Kontrolle der Sonnenkollektoren

Wenn Sie die Funktionstüchtigkeit Ihrer Solarmodule überprüfen möchten, finden Sie hier ein Tutorial, das Ihnen die Kontrollpunkte aufzeigt.

Dieses Tutorial ist anwendbar für :

Schwierigkeitsgrad : Einfach

Benötigte Zeit : 10 Minuten

Anzahl der Schritte : 4

Mise à jour : Februar 2025

Benötigtes Material :

Multimeter

Die Schritte des Tutorials :

Schritt 1: Trennen Sie die Verbindung zu den Sonnenkollektoren.

Um sicher zu arbeiten, trennen Sie bitte den Wechselrichter von der 230V-Stromquelle und anschließend Ihre Solarmodule.

Trennen Sie die Solarmodule, indem Sie auf die MC4-Steckverbinder drücken und die Steckverbinder herausziehen.

Schritt 2: Visuelle Kontrolle

Stellen Sie sicher, dass PV-Modul nicht verschmutzt oder beschädigt ist. Ein verschmutzter PV-Modul kann bis zu 15% Produktionsverlust verursachen.

Sie können die Solarmodule mit lauwarmem Wasser und einem weichen Tuch reinigen. Verwenden Sie keine Reinigungsmittel. Kratzen Sie nicht an der Oberfläche von Modul, um die Glasoberfläche nicht zu zerkratzen.

Stellen Sie sicher, dass alle Lötlinien, die die Zellen verbinden, gerade sind.

Im Falle eines Ausfalls oder einer Beschädigung von PV-Modul wird die Produktion mehr oder weniger stark beeinträchtigt.

Schritt 3: Überprüfung der Leistung im Leerlauf

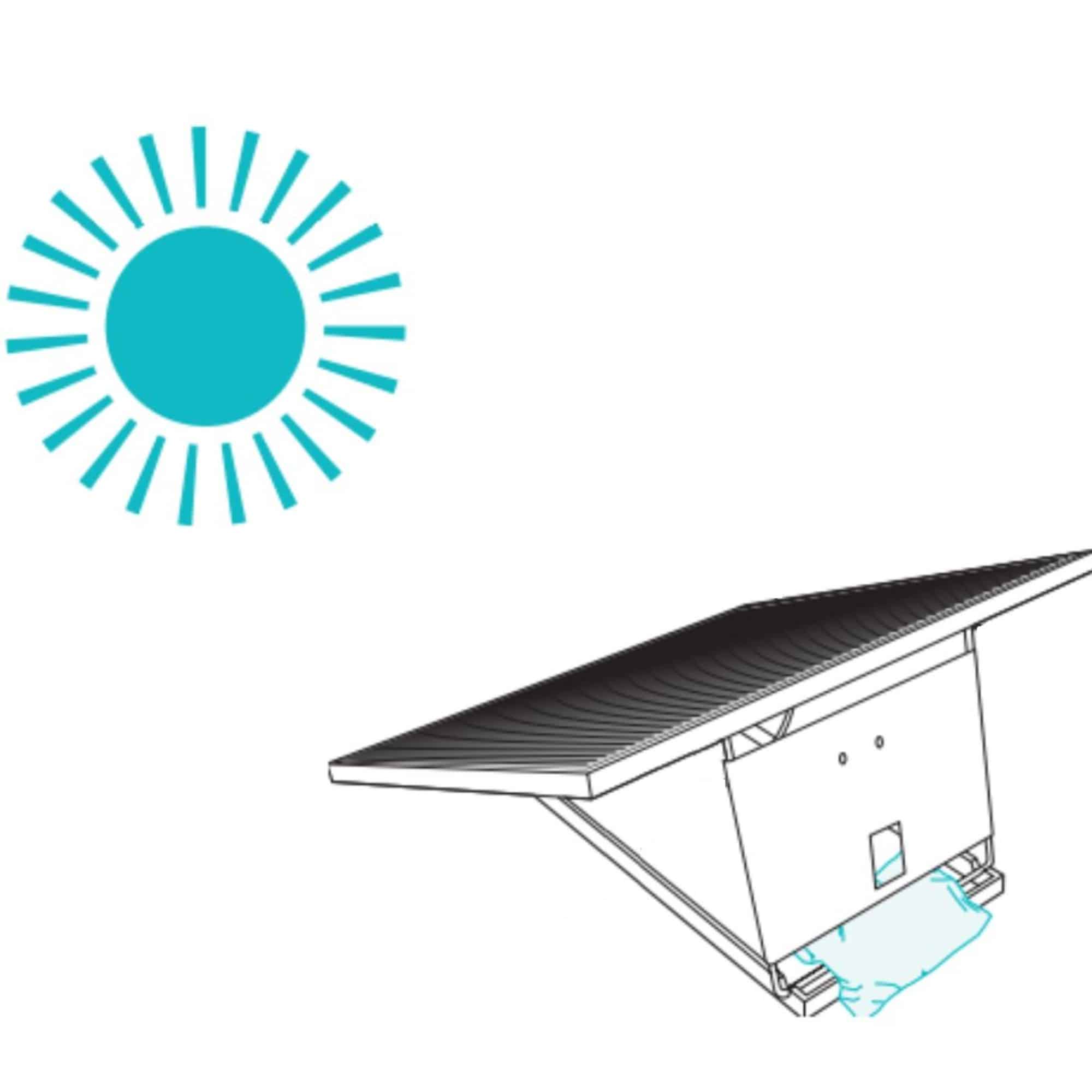

Stellen Sie Ihren PV-Modul in die Sonne.

Überprüfen Sie mit einem Multimeter die Spannung von jedem PV-Modul.
Stellen Sie Ihr Multimeter so ein, dass es eine Spannung von 20Vdc misst.

Verbinden Sie den Volt-Anschluss Ihres Multimeters mit dem „+“-Anschluss von PV-Modul.
Setzen Sie den Gnd-Anschluss Ihres Multimeters auf den „-„-Anschluss von PV-Modul.
Bei voller Sonneneinstrahlung und ohne Last muss jeder PV-Modul 10,7 Vdc liefern.

Schritt 4: Überprüfen der Solarmodule unter Last

Verbinden Sie jedes Solarmodul wieder mit dem Wechselrichter und schließen Sie den Wechselrichter wieder an Ihre 230V-Steckdose an.
Warten Sie etwa 3 Minuten, bis Ihr Wechselrichter gestartet ist.
Starten Sie dann Ihre AvidsenHome-Anwendung.

Klicken Sie auf der Startseite des SORIA Pakets auf „PV Leistung“.

Der Wert „Photovoltaik-Spannung“ entspricht der Spannung, die von Ihren Solarmodulen geliefert wird. Mit 4 konformen Sonnenkollektoren sollten Sie einen Wert von 34 V haben.
Der Wert „PV-Strom“ ist der Strom, der von Ihren Solarmodulen erzeugt wird. Dieser Wert hängt von der Positionierung Ihrer Solarmodule und der Lichtstärke der Sonne ab. Eine gute Belichtung sollte etwa 10A betragen.

Beispiel für einen schlecht angeschlossenen oder defekten PV-Modul

Photovoltaik-Spannung ist falsch
Photovoltaik-Strom ist korrekt

Falsche Belichtung oder geringe Lichtintensität

Photovoltaik-Spannung ist korrekt
Photovoltaik-Strom ist falsch

Es ist normal, diese Werte im Herbst und im Winter zu haben.
