Αντικατάσταση του ηχείου στο σταθμό πόρτας EXTEL WAVE 2

Αντικατάσταση του ηχείου στο σταθμό πόρτας EXTEL WAVE 2

Οι επισκέπτες δεν μπορούν πλέον να σας ακούσουν ή ο θυροτηλεόραση δεν εκπέμπει πλέον ήχο όταν πατηθεί το κουμπί κλήσης. Το μεγάφωνο του θυροτηλεφώνου σας φαίνεται να μην λειτουργεί σωστά. Πριν από την εκτέλεση οποιασδήποτε εργασίας ή συντήρησης, απενεργοποιήστε όλα τα εξαρτήματα του θυροτηλεφώνου βίντεο και σταθείτε σε κατάλληλη επιφάνεια για να αποφύγετε το γρατσούνισμα του φακού.

Αυτό το σεμινάριο ισχύει για :

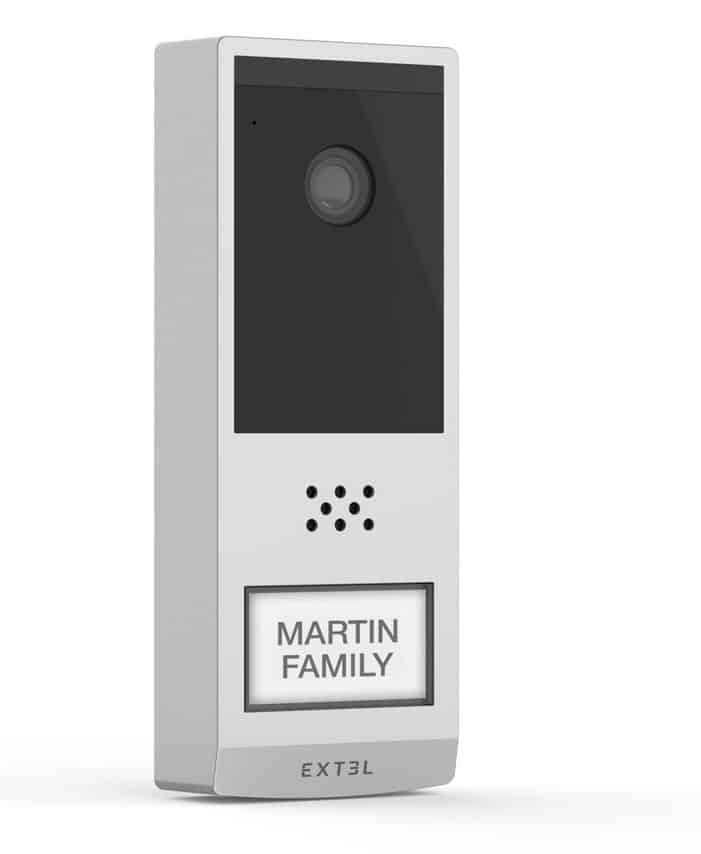

Extel - 720321 - Wave 2
Δυσκολία : Μέτρια
Απαιτούμενος χρόνος : 30 λεπτά
Αριθμός σταδίων : 6
Mise à jour : Φεβρουάριος 2025

Απαιτούμενα υλικά:

Κατσαβίδι Phillips, BTR 1.5mm, πλαστική σπάτουλα, πένσα ακριβείας

Τα βήματα του σεμιναρίου :

Βήμα 1: Αφαιρέστε την πρόσοψη και την μπαταρία

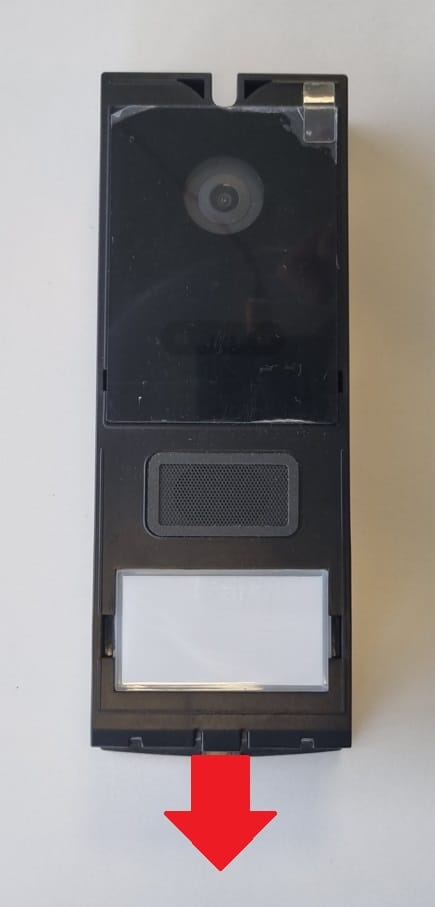

  • Τοποθετήστε το σταθμό πόρτας έτσι ώστε να έχετε πρόσβαση στην κάτω πλευρά.
  • Χρησιμοποιήστε το κατσαβίδι BTR 1,5 mm για να σφίξετε τη βίδα ασφαλείας.
  • Γυρίστε το κατσαβίδι αριστερόστροφα για να σφίξετε τη βίδα ασφαλείας.
  • ΠΡΟΣΟΧΗ: Η βίδα ασφαλείας έχει αριστερό σπείρωμα.
  • Εισάγετε το κατσαβίδι BTR 1,5 mm στην αριστερή υποδοχή.
  • Σηκώστε το μοχλό προς τα πάνω για να αφαιρέσετε το μπροστινό πλαίσιο.
  • Μετακινήστε το ρυθμιστικό ON/OFF στη θέση OFF.
  • Αφαιρέστε την μπαταρία τραβώντας την προς τα κάτω.

Βήμα 2: Αφαιρέστε την πίσω πλευρά

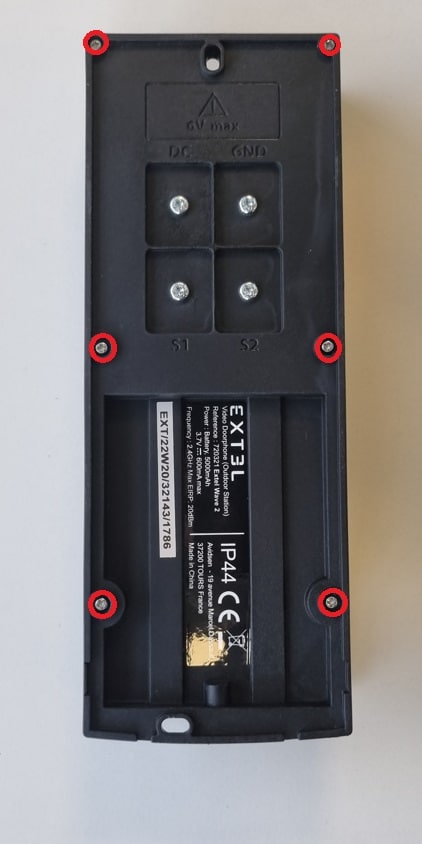

  • Αναποδογυρίστε το σταθμό πόρτας και, χρησιμοποιώντας ένα κατσαβίδι Phillips, αφαιρέστε τις 6 βίδες στο πίσω μέρος του σταθμού πόρτας.

Βήμα 3: Αποσυναρμολόγηση της πλακέτας κυκλώματος

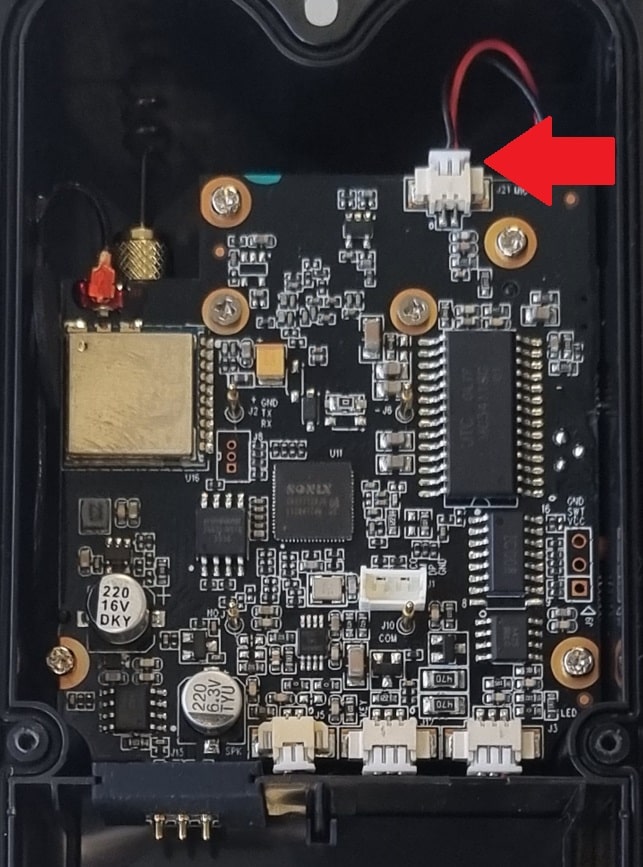

  • Αποσυνδέστε απαλά το βύσμα του μικροφώνου τραβώντας το προς τα πάνω χρησιμοποιώντας πένσα ακριβείας. Προσέξτε να μην τραβήξετε τα καλώδια.

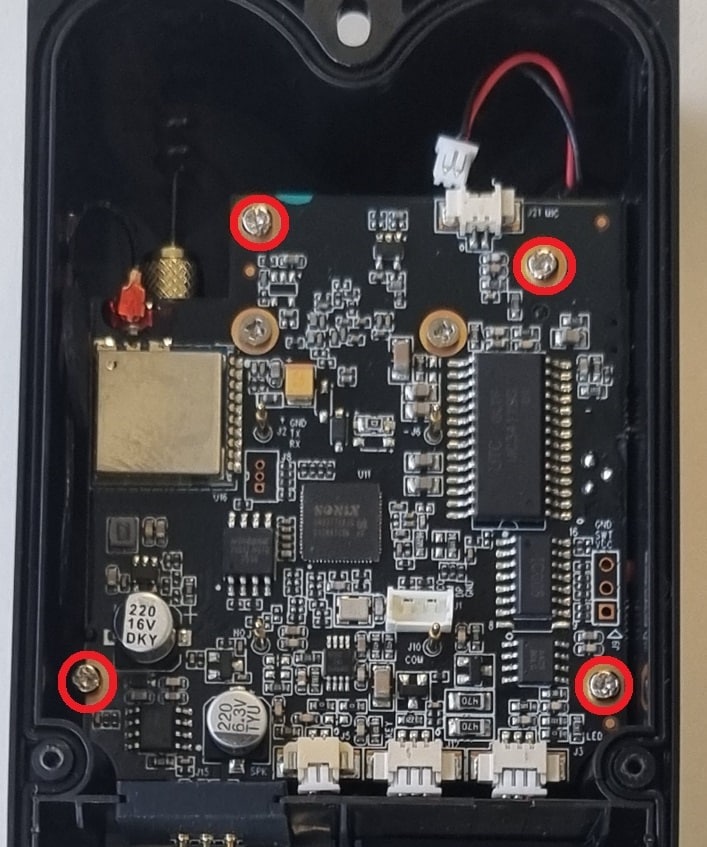

  • Ξεβιδώστε τις 4 βίδες που συγκρατούν το σταθμό πόρτας στη θέση του για να αποκτήσετε πρόσβαση στους συνδέσμους στο κάτω μέρος.
  • Χρησιμοποιήστε την πλαστική σπάτουλα για να ανασηκώσετε απαλά την πλακέτα σας από το περίβλημά της.

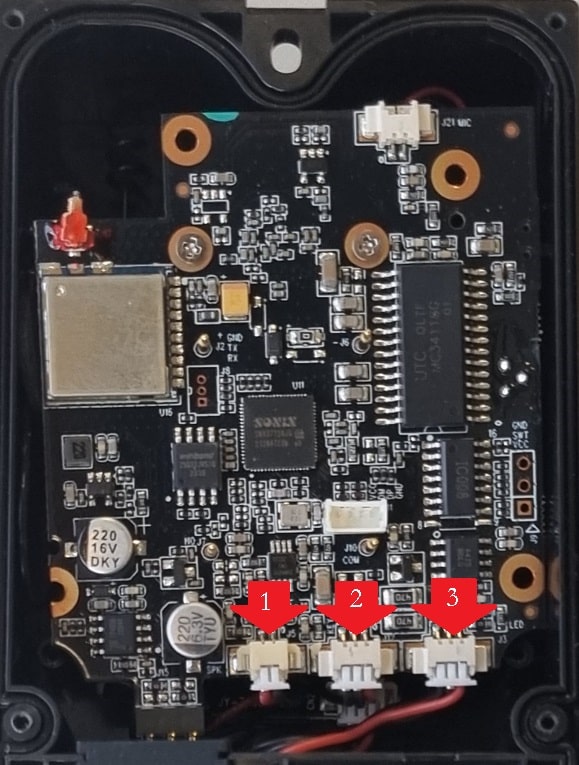

  • 1- Αποσυνδέστε προσεκτικά το βύσμα του ηχείου
  • 2- Αποσυνδέστε απαλά τον σύνδεσμο του κουμπιού κλήσης.
  • 3- Αποσυνδέστε απαλά το βύσμα της λυχνίας υπερύθρων.

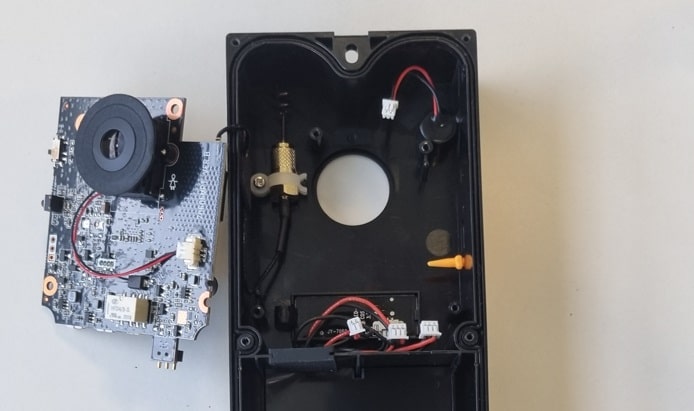

  • Γείρετε την πλακέτα κυκλώματος προς τα αριστερά για να αποκτήσετε πρόσβαση στην κεραία.

Βήμα 4: Αντικατάσταση του μικροφώνου

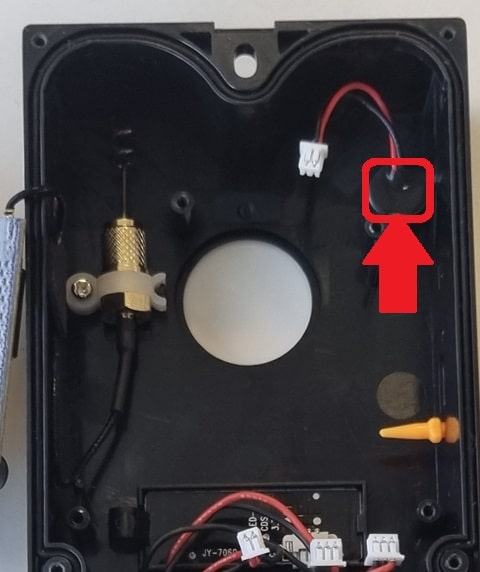

  • Χρησιμοποιήστε ένα πιστόλι θερμότητας ή ένα πιστολάκι μαλλιών για να θερμάνετε την περιοχή του περιβλήματος του μικροφώνου.
  • ΠΡΟΕΙΔΟΠΟΙΗΣΗ: περιορίστε τη θέρμανση στους 200°, καθώς υπάρχει κίνδυνος να καταστραφεί το στήριγμα του μικροφώνου.
  • Τραβήξτε ελαφρά το καλώδιο του μικροφώνου ενώ θερμαίνεται.
  • Περιμένετε 5 λεπτά προτού χειριστείτε το θυροτηλέφωνο ή πριν επανατοποθετήσετε το νέο μικρόφωνο.

Στάδιο

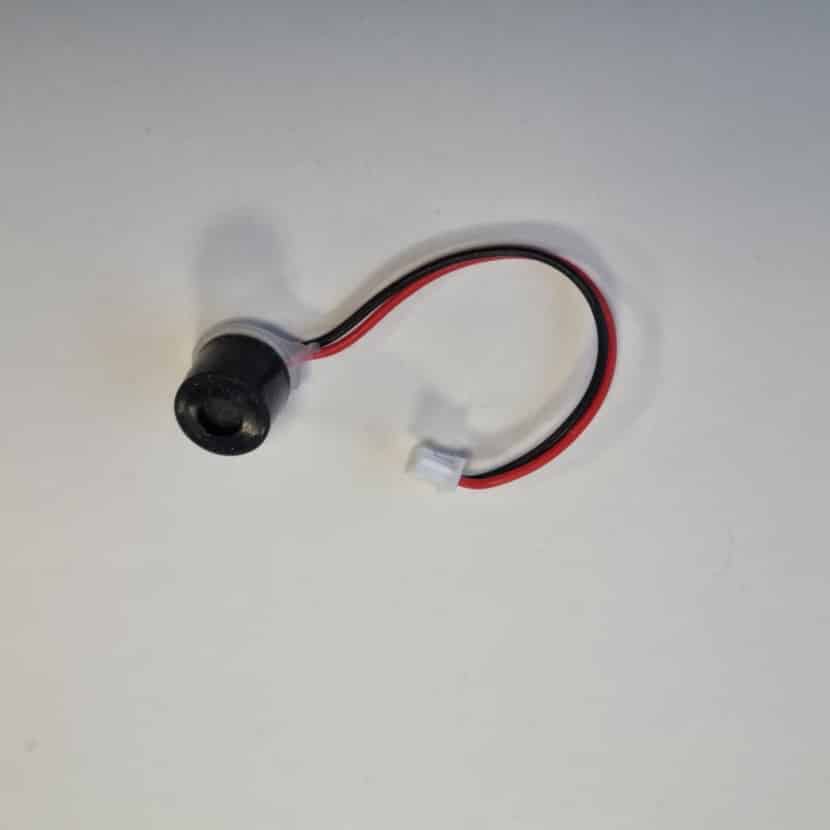

  • Βεβαιωθείτε ότι το μικρόφωνο είναι πανομοιότυπο με το αρχικό και τοποθετήστε το στο περίβλημά του.
  • Εάν το μικρόφωνο δεν χωράει στο περίβλημά του, κολλήστε το στη θέση του χρησιμοποιώντας μια ειδική μη επιθετική κόλλα (π.χ. κόλλα B-7000).

Βήμα 5: Επανατοποθέτηση της πλακέτας κυκλώματος

  • Επανατοποθετήστε προσωρινά την πλακέτα κυκλώματος στο πλαίσιο.
  • Βεβαιωθείτε ότι η στεγανοποίηση του συνδέσμου της μπαταρίας είναι σωστά τοποθετημένη.
  • Πρώτα, επανασυνδέστε τις κάτω συνδέσεις:
  • 1- Ομιλητής
  • 2- Κουμπί κλήσης
  • 3- LED υπερύθρων



  • Βεβαιωθείτε ότι το καλώδιο της κεραίας είναι σταθερά τοποθετημένο στα αριστερά του πλαισίου και επανατοποθετήστε την πλακέτα κυκλώματος.

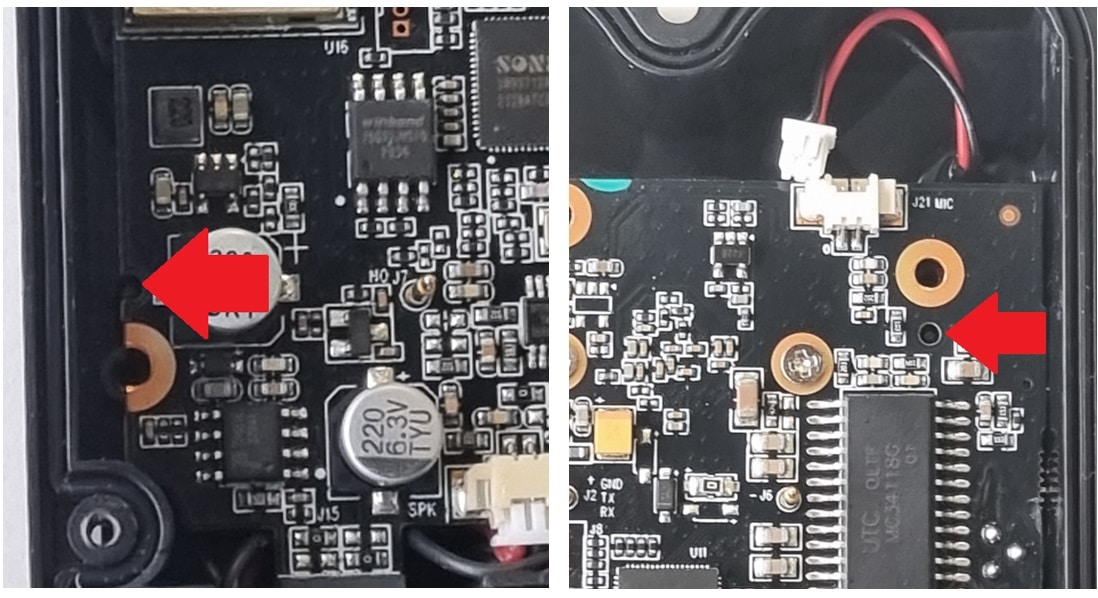

  • Για να διευκολυνθεί η τοποθέτηση, στην πλακέτα κυκλώματος υπάρχουν οπές οδηγού.
  • Βεβαιωθείτε ότι ο διακόπτης ON/OFF στο σταθμό πόρτας είναι εύκολα προσβάσιμος.
  • Βεβαιωθείτε ότι το καλώδιο της κεραίας είναι πάντα σωστά τοποθετημένο και ότι δεν είναι στριμμένο ή τσιμπημένο.
  • Σφίξτε τις 4 βίδες που συγκρατούν την πλακέτα κυκλώματος στη θέση της χρησιμοποιώντας ένα κατσαβίδι Phillips.
  • Συνδέστε ξανά το μικρόφωνο.

Βήμα 6: Επανατοποθέτηση του θυροστασίου

  • Αναποδογυρίστε το σταθμό πόρτας και, χρησιμοποιώντας ένα κατσαβίδι Phillips, σφίξτε τις 6 βίδες στο πίσω μέρος του σταθμού πόρτας.
  • Επανασυνδέστε την μπαταρία. Προσέξτε την κατεύθυνση της εισαγωγής.
  • Διακόπτης στη θέση ON.
  • Μην ξεχάσετε να επανασυνδέσετε το μόνιτορ και το σταθμό πόρτας.
  • Δοκιμάστε τη λειτουργία μικρής εμβέλειας πριν από την τελική επανατοποθέτηση.
