Αντικατάσταση της ηλεκτρονικής πλακέτας του σταθμού πόρτας Philips WelcomeEye Connect 3

Αντικατάσταση της ηλεκτρονικής πλακέτας του σταθμού πόρτας Philips WelcomeEye Connect 3

Ο θυροτηλεφωνικός σταθμός της ενδοεπικοινωνίας σας δεν λειτουργεί πλέον ή χτυπάει Η μητρική πλακέτα του θυροτηλεφωνικού σας σταθμού θα πρέπει να αντικατασταθεί. Πριν από την εκτέλεση οποιασδήποτε εργασίας ή συντήρησης, απενεργοποιήστε όλα τα εξαρτήματα της θυροτηλεόρασης βίντεο και σταθείτε σε κατάλληλη επιφάνεια για να αποφύγετε το γρατσούνισμα του φακού.

Αυτό το σεμινάριο ισχύει για :

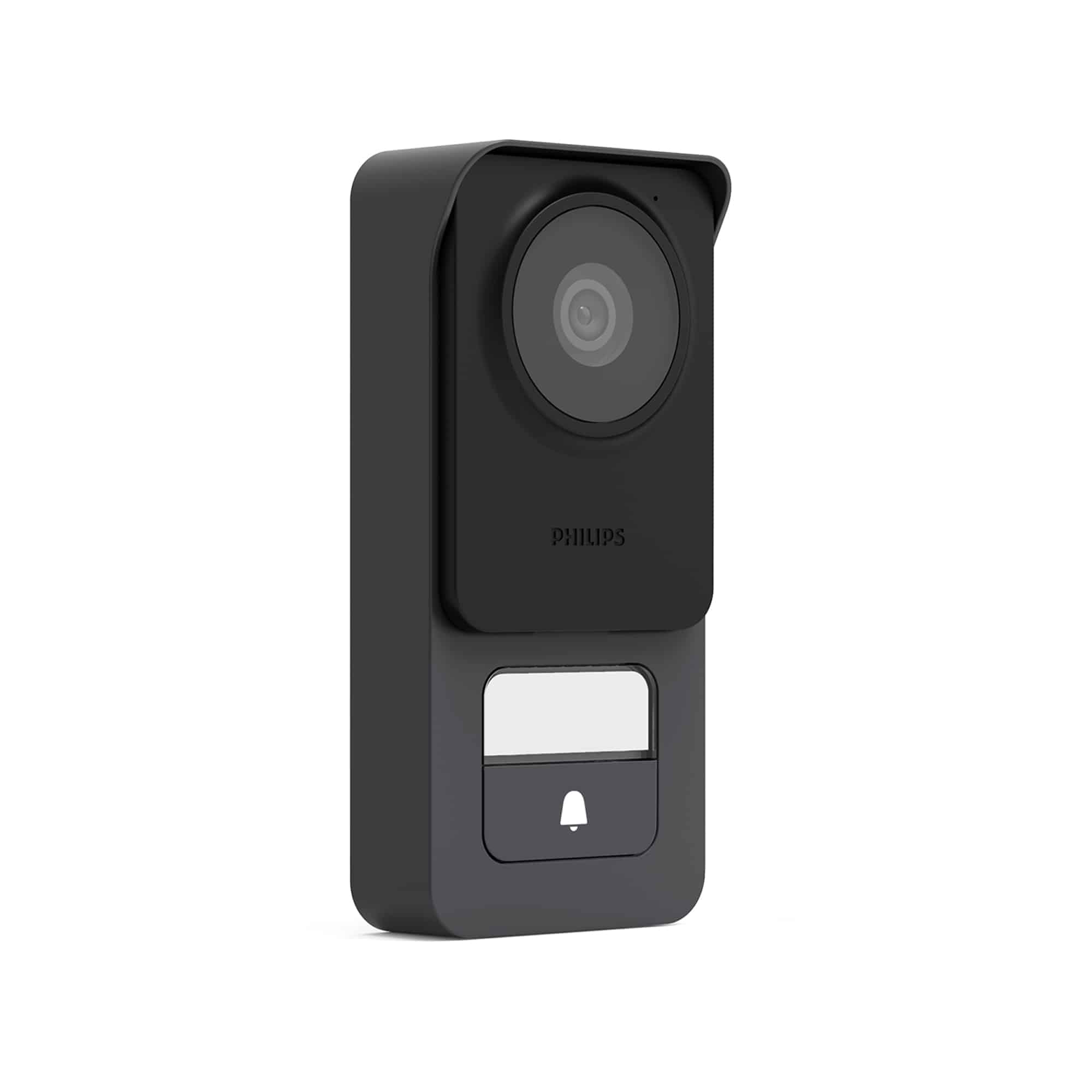

Philips - 531046 - Connect 3
Δυσκολία : Μέτρια
Απαιτούμενος χρόνος : 20 λεπτά λεπτά
Αριθμός σταδίων : 4
Mise à jour : Φεβρουάριος 2025

Απαιτούμενα υλικά:

Κατσαβίδι Phillips, BTR 1,5 mm, πλαστική σπάτουλα, πένσα ακριβείας, πάστα επαφής γραφίτη

Τα βήματα του σεμιναρίου :

Βήμα 1: Αφαιρέστε την πρόσοψη

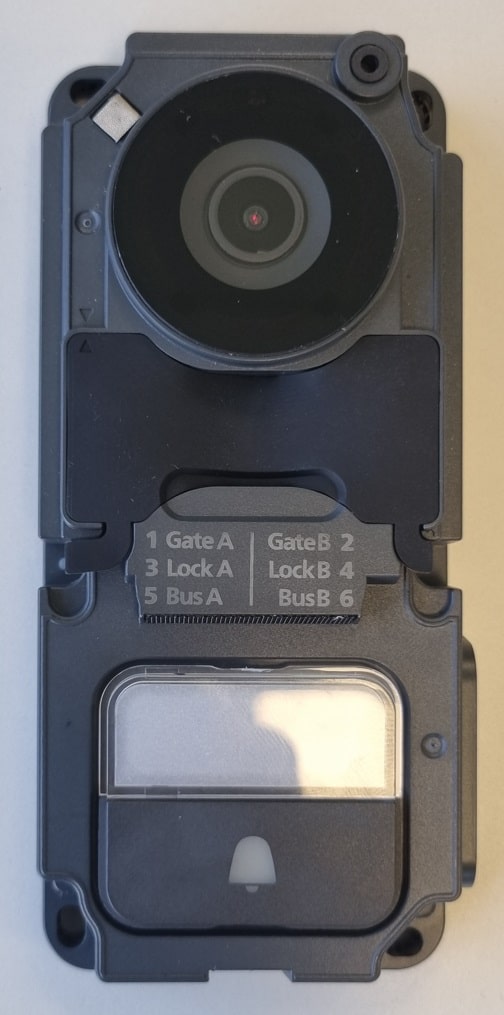

  • Τοποθετήστε το σταθμό πόρτας έτσι ώστε να έχετε πρόσβαση στην κάτω πλευρά.

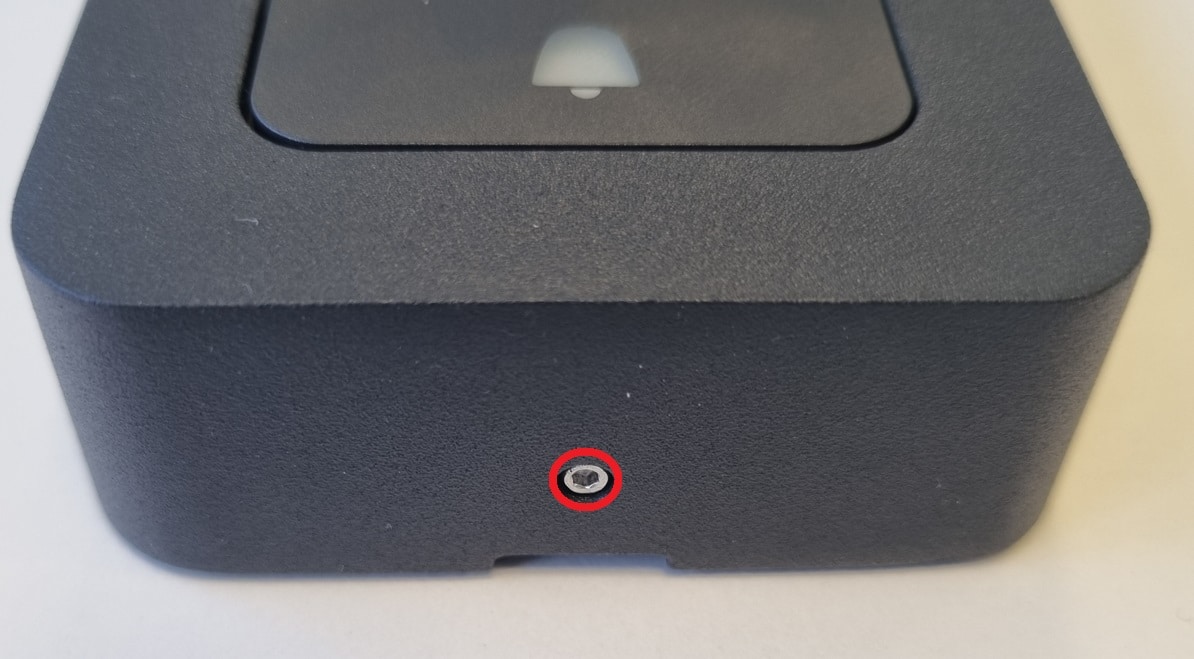

  • Χρησιμοποιήστε το κατσαβίδι BTR 1,5 mm για να σφίξετε τη βίδα ασφαλείας.
  • Γυρίστε το κατσαβίδι αριστερόστροφα για να σφίξετε τη βίδα ασφαλείας.
  • ΠΡΟΣΟΧΗ: Η βίδα ασφαλείας έχει αριστερό σπείρωμα.
  • Αφαιρέστε το μπροστινό πάνελ

Βήμα 2: Αφαιρέστε το πίσω μέρος

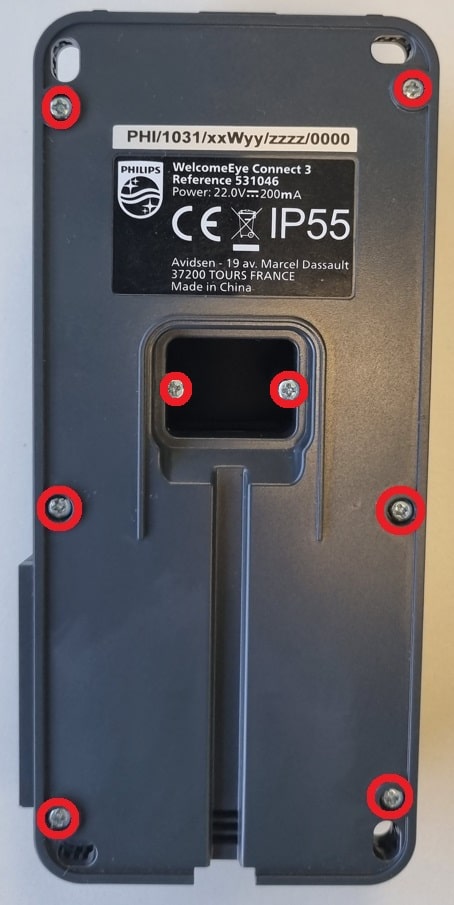

  • Αναποδογυρίστε το σταθμό πόρτας και, χρησιμοποιώντας ένα κατσαβίδι Phillips, αφαιρέστε τις 8 βίδες στο πίσω μέρος του σταθμού πόρτας.
  • Προσέξτε να μην μπερδέψετε τις βίδες, οι κεντρικές βίδες είναι μακρύτερες.

Βήμα 3: Αποσυναρμολόγηση της πλακέτας κυκλώματος

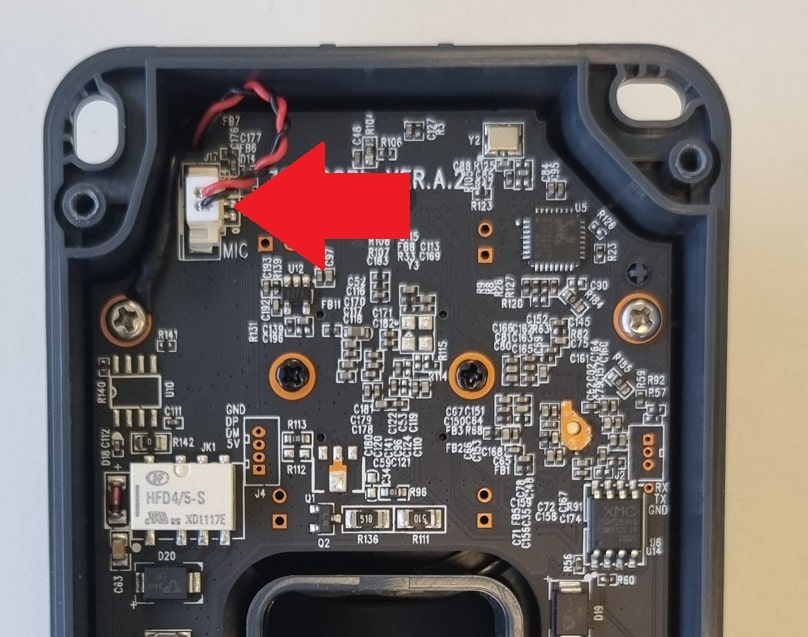

  • Αποσυνδέστε απαλά το βύσμα του μικροφώνου τραβώντας το προς τα πάνω χρησιμοποιώντας πένσα ακριβείας. Προσέξτε να μην τραβήξετε τα καλώδια.

1

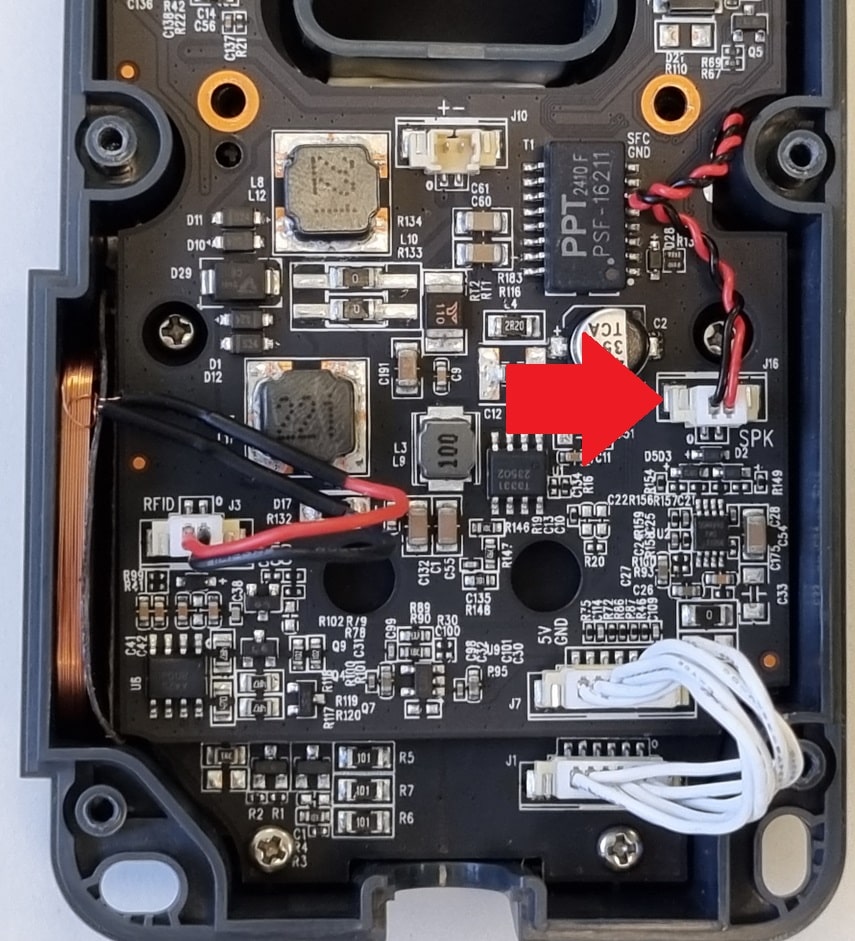

  • Αποσυνδέστε απαλά το βύσμα του ηχείου τραβώντας το προς τα πάνω χρησιμοποιώντας πένσα ακριβείας. Προσέξτε να μην τραβήξετε τα καλώδια.

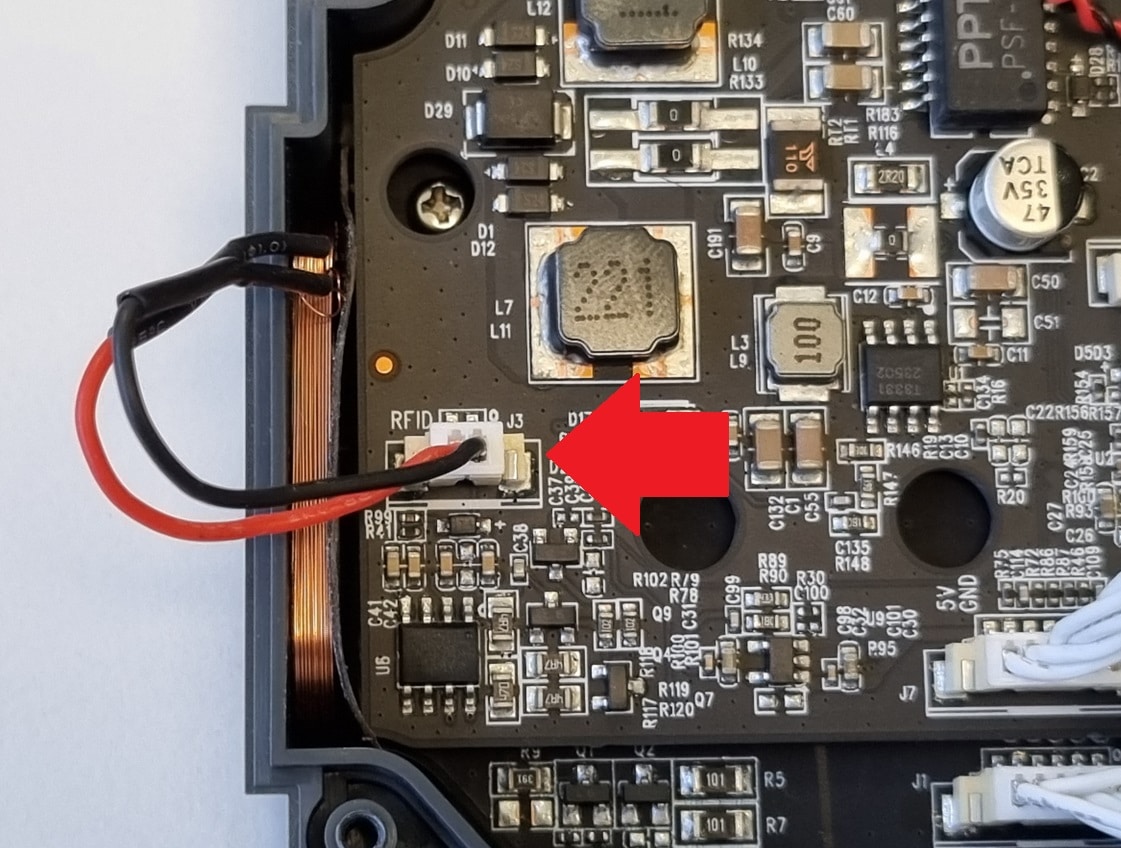

  • Αποσυνδέστε απαλά το βύσμα από τον αναγνώστη RFID τραβώντας το προς τα πάνω χρησιμοποιώντας πένσα ακριβείας. Προσέξτε να μην τραβήξετε τα καλώδια.
  • Αποσυνδέστε το βύσμα διασύνδεσης από το κουμπί κλήσης τραβώντας το προς τα πάνω. Προσέξτε να μην τραβήξετε τα καλώδια.

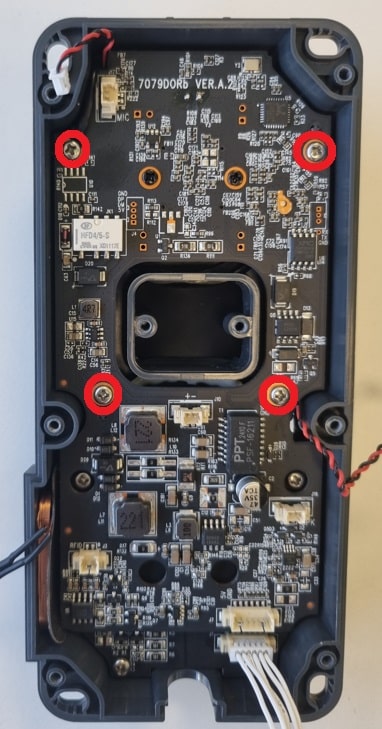

  • Αφαιρέστε τις 4 σταυρόβιδες που συγκρατούν τη μητρική πλακέτα στο σταθμό της πόρτας.

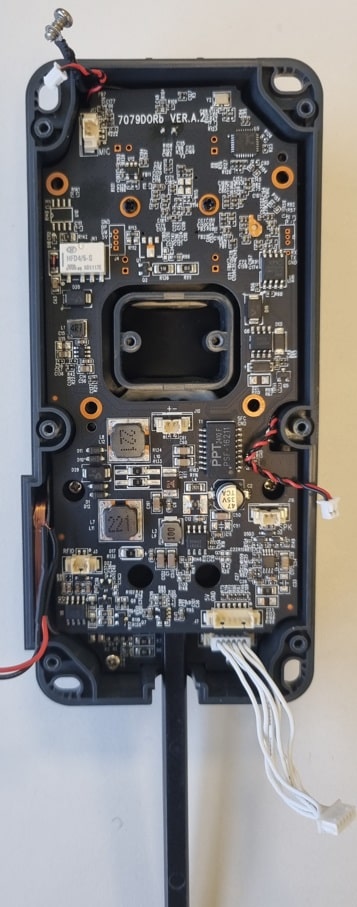

  • Εισάγετε την πλαστική σπάτουλα στο κάτω μέρος του σταθμού πόρτας και αφαιρέστε απαλά τη μητρική πλακέτα από το σταθμό πόρτας.

Βήμα 3: Αντικατάσταση της πλακέτας κυκλώματος

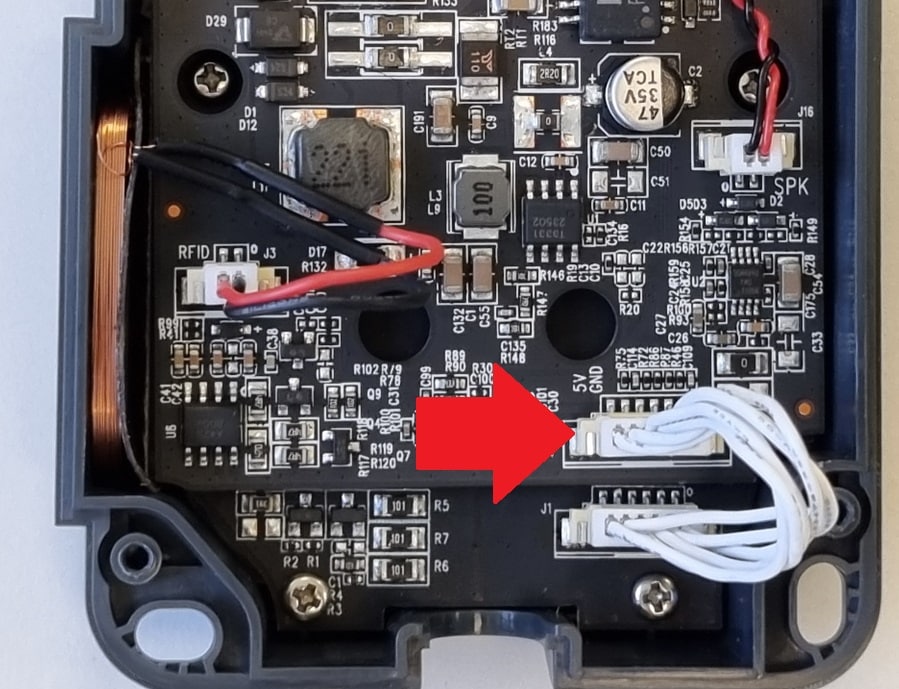

  • Πριν επανατοποθετήσετε τη νέα ηλεκτρονική πλακέτα, ελέγξτε ότι η πάστα γραφίτη (μαύρη πάστα) στις επαφές σύνδεσης εξακολουθεί να υπάρχει.

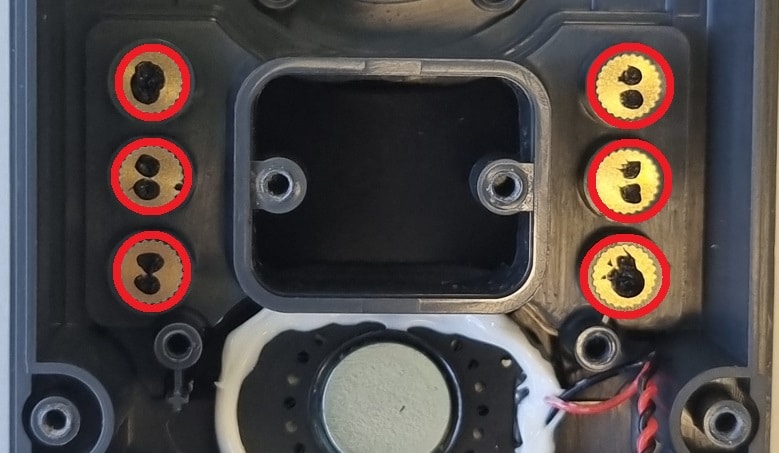

  • Σε περίπτωση απουσίας, παρακαλούμε να το επανατοποθετήσετε ελαφρώς χωρίς να το καταχραστείτε (βλ. φωτογραφία).
  • Τοποθετήστε τη νέα πλακέτα κυκλώματος στην υποδοχή της.
  • Βεβαιωθείτε ότι τα 4 καλώδια σύνδεσης είναι καλά τοποθετημένα στο περίβλημά τους και δεν έχουν τσακιστεί.

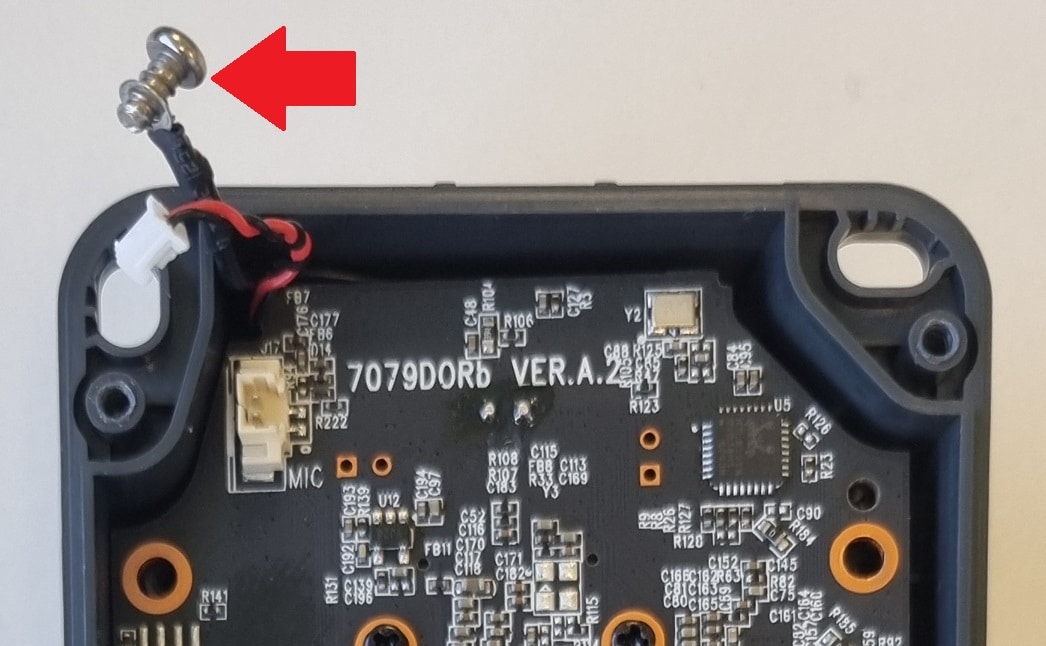

  • Βεβαιωθείτε ότι το προστατευτικό καλώδιο έχει τοποθετηθεί σωστά στη βίδα στην επάνω αριστερή γωνία.
  • Σφίξτε τις 4 βίδες που συγκρατούν την πλακέτα κυκλώματος στη θέση της.

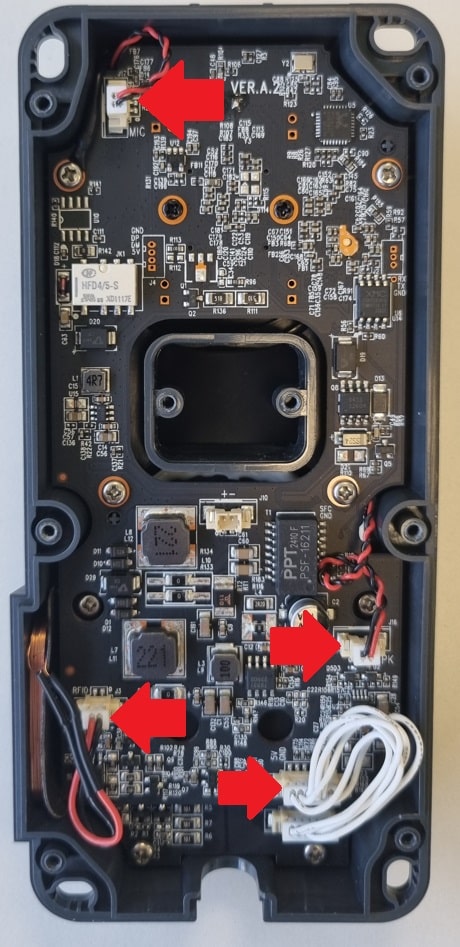

  • Στη συνέχεια, επανασυνδέστε τις 4 υποδοχές για το μικρόφωνο, το ηχείο, τον αναγνώστη RFID και το κουμπί κλήσης.

Βήμα 4: Κλείσιμο του σταθμού πόρτας

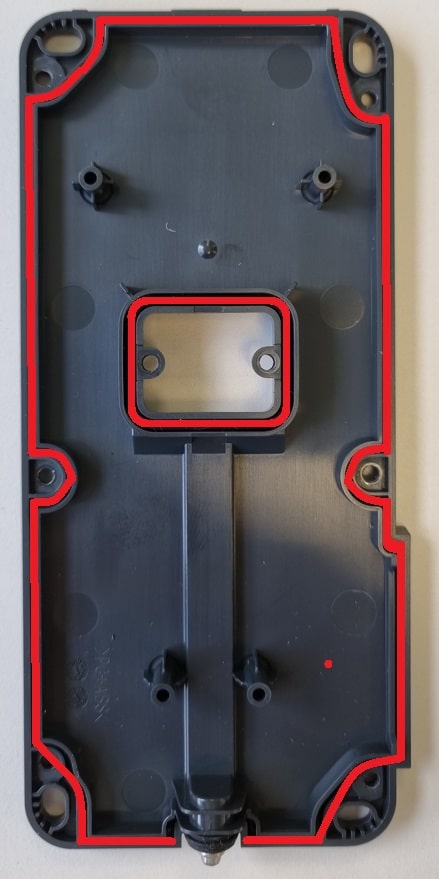

  • Βεβαιωθείτε ότι η στεγανοποίηση είναι σωστά τοποθετημένη στο αυλάκι στο πίσω μέρος του σταθμού πόρτας.
  • Σφίξτε τις 8 σταυρόβιδες στο πίσω μέρος του σταθμού πόρτας.
  • Σημειώστε ότι οι κεντρικές βίδες είναι οι μακρύτερες.
  • Επανατοποθετήστε το μπροστινό μέρος του σταθμού πόρτας
  • Τοποθετήστε το σταθμό πόρτας έτσι ώστε να έχετε πρόσβαση στην κάτω πλευρά.
  • Χρησιμοποιήστε το κατσαβίδι BTR 1,5 mm για να σφίξετε τη βίδα ασφαλείας.
  • Γυρίστε το κατσαβίδι δεξιόστροφα για να σφίξετε τη βίδα ασφαλείας.
  • ΠΡΟΣΟΧΗ: Η βίδα ασφαλείας έχει αριστερό σπείρωμα.
  • Η αντικατάσταση έχει ολοκληρωθεί
